گلوگاه خروجی: چگونه THD، THD+N و SNR کیفیت تجهیزات صوتی را تعیین می‌کنند

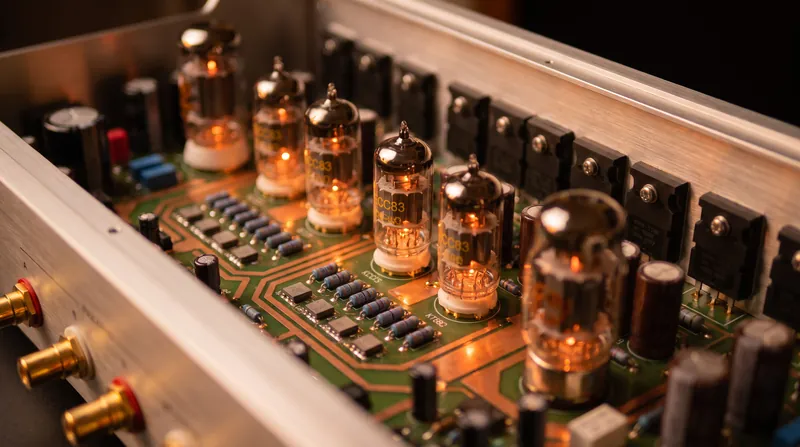

لحظه‌ای که یک سیگنال صوتی آنالوگ از مرحله خروجی آمپلی‌فایر عبور می‌کند، کیفیت آن برای همیشه تثبیت می‌شود. ترانزیستورهای سیلیکونی یا لامپ‌های خلأ داخل دستگاه، یا شکل موج اصلی را دقیقاً حفظ می‌کنند، یا نویز حرارتی و هارمونیک‌های اضافه‌ای به آن می‌افزایند که هیچ بلندگویی در ادامه مسیر نمی‌تواند آن‌ها را حذف کند. برای خریداران تجهیزات صوتی باکیفیت در سال ۲۰۲۶، تفاوت بین یک تجربه شنیداری شفاف و یک صدای کدر، کاملاً در همین گلوگاه تعیین می‌شود.[9]

بررسی مشخصات تجهیزات صوتی مدرن نیازمند رمزگشایی از سه معیار مشخص است که تولیدکنندگان برای اندازه‌گیری این افت کیفیت استفاده می‌کنند: اعوجاج هارمونیک کل (THD)، THD به علاوه نویز (THD+N) و نسبت سیگنال به نویز (SNR). این اعداد مشخص می‌کنند که آیا یک آمپلی‌فایر واقعاً توان تمیزی را که تبلیغ می‌کند ارائه می‌دهد، یا اینکه صدای هیس پس‌زمینه را پشت یک عدد وات بالا پنهان کرده است.[2][6]

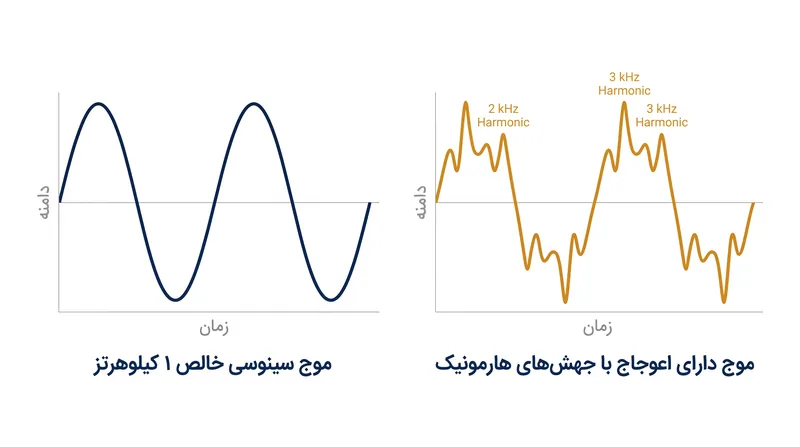

اعوجاج هارمونیک کل (THD) سیگنال‌های مزاحمی را که خود تجهیزات تولید می‌کنند، اندازه می‌گیرد. وقتی یک صدای تست خالص ۱ کیلوهرتز وارد آمپلی‌فایر می‌شود، یک دستگاه بی‌نقص فقط همان صدای ۱ کیلوهرتز را خارج می‌کند. اما دستگاه‌های واقعی، صداهای اضافه‌ای در مضرب‌های فرکانس اصلی — ۲ کیلوهرتز، ۳ کیلوهرتز و ۴ کیلوهرتز — تولید می‌کنند. THD نسبت ریاضی مجموع توان تمام این فرکانس‌های هارمونیک به توان فرکانس اصلی است.[1][6]

همان‌طور که Bandwidth Audio در راهنمای فنی سال ۲۰۲۱ خود اشاره کرد: «همه اعوجاج‌ها یکسان خلق نشده‌اند.» گوش انسان هارمونیک‌های مختلف را به روش‌های کاملاً متفاوتی پردازش می‌کند. هارمونیک‌های زوج، مانند هارمونیک دوم در ۲ کیلوهرتز، از نظر موسیقایی با یک اکتاو دقیق به صدای اصلی مرتبط هستند. آن‌ها اغلب گرم یا دلنشین به نظر می‌رسند و به همین دلیل است که آمپلی‌فایرهای لامپی قدیمی با وجود عملکرد ضعیف روی کاغذ، همچنان بسیار پرطرفدارند.[1]

در مقابل، هارمونیک‌های فرد صداهای خشن و ناهنجاری ایجاد می‌کنند که باعث خستگی شنونده می‌شود. آمپلی‌فایرهای ترانزیستوری (Solid-state) وقتی به حداکثر توان خود می‌رسند، تمایل به تولید این هارمونیک‌های فرد دارند. بنابراین، یک عدد خام THD معادل ۰.۵ درصد به خریدار نمی‌گوید که آیا این اعوجاج شبیه به یک رنگ‌آمیزی صوتی دلنشین و کلاسیک خواهد بود یا یک صدای فلزی و آزاردهنده.[1][9]

از آنجا که THD به تنهایی نویز هیس پس‌زمینه قطعات الکترونیکی را نادیده می‌گیرد، استاندارد صنعت به سمت THD+N تغییر کرد. این معیار هم هارمونیک‌های اضافه و هم نویز حرارتی پهن‌باند تولید شده توسط مدار را در بر می‌گیرد. بر اساس استاندارد AES17 که توسط انجمن مهندسی صدا در سال ۱۹۹۸ منتشر و در سال ۲۰۰۴ تایید مجدد شد، اندازه‌گیری‌های استاندارد THD+N باید از یک فیلتر پایین‌گذر ۲۰ کیلوهرتز استفاده کنند تا اطمینان حاصل شود که نویزهای فراصوت، نتایج تجهیزاتی را که در محدوده شنوایی انسان کار می‌کنند، منحرف نمی‌سازند.[7]

مستندات مهندسی MathWorks توضیح می‌دهد: «THD+N رایج‌ترین معیار اندازه‌گیری اعوجاج در تجهیزات صوتی است.» مهندسان با ردیابی یک صدای متغیر و اندازه‌گیری هر چیز دیگری که در خروجی ظاهر می‌شود، می‌توانند دقیقاً رفتار آمپلی‌فایر را در کل طیف شنوایی ۲۰ هرتز تا ۲۰ کیلوهرتز رسم کنند.[3]

تفاوت بین THD و THD+N هنگام ارزیابی ادعاهای تولیدکنندگان بسیار مهم می‌شود. یک شرکت ممکن است THD بسیار پایین ۰.۰۰۵ درصد را تبلیغ کند، اما اگر آمپلی‌فایر منبع تغذیه ضعیفی داشته باشد، صدای هوم ۶۰ هرتز برق شهری تجربه شنیداری را خراب می‌کند. معیار THD+N تولیدکننده را مجبور می‌کند تا آن صدای هوم را نیز در نظر بگیرد و ارزیابی بسیار صادقانه‌تری از شفافیت دستگاه ارائه دهد.[4][8]

نسبت سیگنال به نویز (SNR) نویز پایه را کاملاً جدا کرده و فاصله بین حداکثر سیگنال بدون اعوجاجی که دستگاه می‌تواند تولید کند و نویز باقیمانده در حالت بیکاری را اندازه می‌گیرد. یک مبدل دیجیتال به آنالوگ (DAC) باکیفیت در سال ۲۰۲۶ معمولاً دارای SNR بیش از ۱۱۵ دسی‌بل (dB) است، به این معنی که صدای هیس پس‌زمینه ۱۱۵ دسی‌بل ساکت‌تر از بلندترین نقطه اوج صداست.[4][6]

شرکت Texas Instruments مثال روشنی از نحوه تعامل این معیارها در تراشه‌های واقعی ارائه می‌دهد. برگه اطلاعات آمپلی‌فایر کلاس D مدل TAS5630B آن‌ها، عدد فوق‌العاده THD+N معادل ۰.۰۳ درصد را هنگام ارائه ۱ وات توان به یک بار ۴ اهمی مشخص می‌کند. در این سطح، اعوجاج برای گوش انسان کاملاً غیرقابل‌شنیدن است و پنجره‌ای شفاف به سوی صدای ضبط‌شده باز می‌کند.[5]

با این حال، همان برگه اطلاعات، ترفند بازاریابی رایج در صنعت صدا را فاش می‌کند. این تراشه به عنوان یک آمپلی‌فایر «استریو ۳۰۰ واتی» فروخته می‌شود، اما تنها در THD معادل ۱۰ درصد به آن خروجی ۳۰۰ وات می‌رسد. در اعوجاج ۱۰ درصدی، صدا به شدت دچار بریدگی شده و برای اهداف باکیفیت غیرقابل‌گوش‌دادن است. حد واقعی توان تمیز — جایی که THD+N زیر ۱ درصد باقی می‌ماند — بسیار پایین‌تر است.[5][9]

درک این نمودار، کاربردی‌ترین نکته برای خریداران تجهیزات صوتی است. همان‌طور که تومی نیهتیلا، مهندس صدا، در سال ۲۰۱۷ نوشت: «نمودار THD+N در برابر دامنه، احتمالاً مهم‌ترین نمودار واحد برای درک عملکرد یک دستگاه صوتی است.» این نمودار معمولاً نشان می‌دهد که نویز در سطوح توان بسیار پایین غالب است، سپس یک دره عریض از عملکرد بی‌نقص وجود دارد، و در نهایت به یک «زانو» با شیب تند می‌رسد که در آن با تمام شدن ظرفیت ولتاژ آمپلی‌فایر، اعوجاج به شدت بالا می‌رود.[8]

برای تضمین یک تجربه شنیداری شفاف، خریداران باید فراتر از اعداد درشت وات روی جعبه را نگاه کنند. اگر یک سیستم بلندگو برای اوج‌های پویای ارکسترال به ۵۰ وات نیاز دارد، خرید آمپلی‌فایری که ۵۰ وات را در THD معادل ۱۰ درصد ارائه می‌دهد، یک نقطه اوج پر از اعوجاج را تضمین می‌کند. تجهیزات باید بتوانند آن ۵۰ وات را در حالی ارائه دهند که کاملاً در دره نمودار THD+N باقی مانده‌اند؛ این کار معمولاً به آمپلی‌فایری با توان ۱۰۰ وات یا بیشتر نیاز دارد.[8][9]
