مخزن تعادل در استخرهای سرریز: الزام ذخیره ۱۰ درصدی برای پیشگیری از کاویتاسیون پمپ

معمار با اشتیاق نقشه‌های ویلای لوکس مینیمال را پهن می‌کند و به استخر سرریزی اشاره دارد که آب آن کاملاً هم‌سطح محوطه است و خط افق را بازتاب می‌دهد. او اصرار دارد تأسیسات پنهان زیرزمینی به حداقل ممکن برسد تا فضای باارزش زیرزمین برای ساخت انبار، سینمای خانگی یا سالن بازی حفظ شود.

آن‌سوی میز، مهندس هیدرولیک و تأسیسات سر تکان می‌دهد و بر ساخت یک مخزن بتنی عظیم در دل زمین پافشاری می‌کند. استدلال او ساده و صریح است: بدون مخزن تعادلی که دست‌کم ۱۰ درصد حجم کل استخر را در خود نگه دارد، با شیرجه زدن اولین گروه مهمانان، یا موتورخانه غرقاب می‌شود یا پمپ‌های سیرکولاسیون خشک کار کرده و می‌سوزند.

این کشمکش دائمی میان زیبایی‌شناسی مینیمال و واقعیت‌های بی‌رحم هیدرولیک، چالش اصلی در ساخت استخرهای امروزی هم‌سطح (Deck-level) است. آبی که از لبه‌های استخر سرریز می‌شود، باید جایی ذخیره شود؛ و قوانین فیزیک جابه‌جایی سیالات هیچ تعارفی با چشم‌انداز معماری ندارند.

نقطه مرکزی این مناقشه مهندسی، استاندارد سخت‌گیرانه DIN 19643 آلمان است که قواعد تصفیه آب و محاسبات حجم سرریز و امواج را مشخص می‌کند. این آیین‌نامه دقیقاً تعیین می‌کند یک سیستم برای جلوگیری از خرابی فاجعه‌بار تجهیزات، باید توانایی پذیرش چه میزان جابه‌جایی ناگهانی آب را داشته باشد.[2]

فیزیک لبه‌های ناپیدا و راز آب هم‌سطح

استخر سرریز پیرامونی، که اغلب استخر بدون لبه یا هم‌سطح کفسازی نامیده می‌شود، تراز آبی کاملاً منطبق بر محوطه پیرامون دارد. برعکس استخرهای سنتی مجهز به اسکیمر که آب را چند سانتی‌متر پایین‌تر از لبه بالایی می‌مکند، سیستم سرریز بر جریان دائمی و سراسری آب از کل حاشیه استوار است.

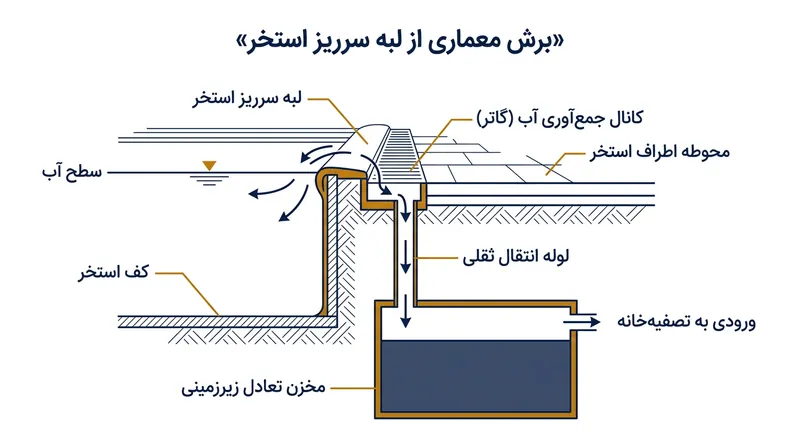

این ریزش پیوسته آب باعث پاک‌سازی فوق‌العاده سطحی می‌شود و ذرات معلق و آلودگی‌ها را بسیار سریع‌تر از استخرهای سنتی جمع‌آوری می‌کند. آب سرریز به کانال و گاتر مخفی دور استخر می‌ریزد و صرفاً بر اثر جاذبه زمین، به سمت موتورخانه و مخزن هدایت می‌شود.

اما آب نمی‌تواند مستقیماً از گاتر به دهانه مکش پمپ وارد شود. حجم آب در حال گردش بر اثر عوامل محیطی و فعالیت شناگران مدام در حال نوسان شدید است؛ بنابراین به یک مخزن واسط نیاز است تا شوک‌های هیدرولیکی ناگهانی را مهار کند.

این مخزن واسط همان «مخزن تعادل» (Balance Tank) است؛ آب‌انباری مدفون که مثل ریه‌های هیدرولیکی استخر عمل می‌کند. با ورود شناگران به آب، مازاد حجم را به درون خود می‌کشد و با خروج آن‌ها، آب را پس می‌دهد تا تراز سطح آب استخر همیشه ثابت بماند.

فرمول محاسبه ظرفیت مخزن بر اساس استاندارد DIN 19643

مهندسان اروپایی دهه‌هاست به استاندارد جامع DIN 19643 موسسه استاندارد آلمان برای تأمین بهداشت و ایمنی هیدرولیکی استخرهای عمومی و مسکونی لوکس تکیه می‌کنند. این سند ۷۴ صفحه‌ای جایی برای حدس و گمان طراح باقی نگذاشته است.

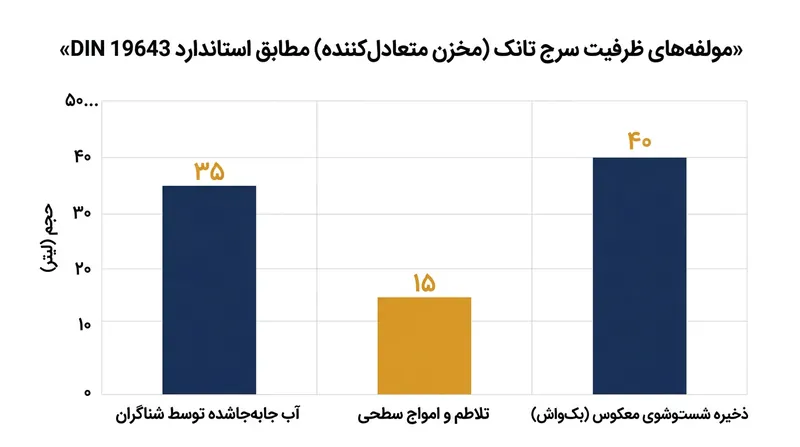

بر اساس این استاندارد، حجم مفید مخزن تعادل باید از مجموع سه متغیر اساسی حاصل شود: آب جابه‌جاشده ناشی از ورود شناگران، آب ناشی از تلاطم و امواج سطحی، و ذخیره لازم برای شست‌وشوی معکوس (بک‌واش) فیلترها.[2]

جابه‌جایی آب توسط شناگران یک معادله فیزیکی محض است. با ورود هر فرد به استخر، حجمی معادل جرم بدنش آب جابه‌جا می‌شود؛ یعنی ورود هم‌زمان ۲۰ فرد بزرگسال بلافاصله بیش از ۱۵۰۰ لیتر (حدود ۴۰۰ گالن) آب را به درون گاترها سرریز می‌کند.[1]

تلاطم امواج ناشی از شنا کردن پیچیدگی کار را دوچندان می‌کند. با حرکت شناگران، موج‌های جهشی ناگهانی پدید می‌آید که گاترهای پیرامونی را پر کرده و حجم سنگینی از آب را روانه لوله‌های ثقلی می‌کند؛ مخزن باید توان بلعیدن سریع این جریان را بدون پس‌زدگی داشته باشد.

در نهایت، سیستم باید آب کافی برای بک‌واش فیلترهای شنی یا سیلیسی بزرگ را بدون افت محسوس سطح آب استخر در خود ذخیره داشته باشد. اگر مخزن کوچک در نظر گرفته شود، یک چرخه ساده بک‌واش می‌تواند مخزن را بخشکاند و هوا وارد لوله‌ها کند.[3]

پمپ‌ها چگونه در غیاب آب کافی خودکشی می‌کنند؟

زمانی که معمار پروژه پیروز میدان می‌شود و مخزن تعادل را کوچک‌تر از حد نصاب استاندارد آلمان می‌سازد، اولین قربانی پمپ اصلی سیرکولاسیون خواهد بود. مخزنی که فاقد ذخیره حجمی ۱۰ تا ۱۵ درصدی باشد، نمی‌تواند هد مکش پایداری فراهم کند.

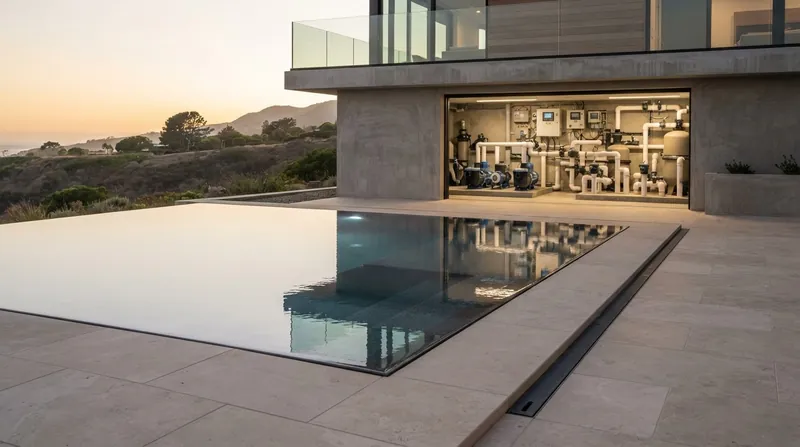

با افت تراز آب در مخزن کم‌حجم، در بالای لوله مکش گرداب ایجاد می‌شود و هوای آزاد مستقیماً به پروانه پمپ مکیده می‌شود. این رخداد که مقدمه پدیده مخرب کاویتاسیون است، عامل ردیف اول ازکارافتادگی پمپ‌ها در استخرهای گران‌قیمت به‌شمار می‌رود.

کاویتاسیون زمانی رخ می‌دهد که فشار در مجاورت پروانه به زیر فشار بخار آب سقوط کند؛ حباب‌های میکروسکوپی بخار تشکیل شده و سپس با شدتی سهمگین بر سطح پروانه فرومی‌پاشند. امواج شوک حاصل از این انفجارها، فلز پروانه را خورده و سیل‌های مکانیکی سرامیکی را متلاشی می‌کنند.

کوچک بودن مخزن تعادل پیامد ناگوار دیگری هم دارد: آب اضافی از لوله سرریز تخلیه شده و مقادیر زیادی مواد شیمیایی گران‌قیمت تصفیه همراه آن به هدر می‌رود؛ پدیده‌ای که با ورود تعداد زیادی مهمان یا بارندگی شدید بارها تکرار می‌شود.

خسارت مالی ناشی از کاویتاسیون پمپ تنها به سوزاندن الکتروموتور ختم نمی‌شود. با از کار افتادن پمپ، فرآیند فیلتراسیون و گرمایش متوقف شده و کاسه استخر لوکس چندمیلیاردی در عرض چند روز به حوضچه‌ای کدر، راکد و جلبک‌زده بدل می‌شود.

زیان اقتصادی بتن‌ریزی‌های بی‌رویه و غیراصولی

البته ساخت کورکورانه یک مخزن بتنی بیش از حد بزرگ نیز توجیه اقتصادی ندارد. گودبرداری عمیق و آب‌بندی تخصصی یک محفظه زیرزمینی غول‌پیکر، یکی از پرهزینه‌ترین بخش‌های ساخت ابنیه لوکس محسوب می‌شود.

هر مترمکعب اضافه در مخزن تعادل، به معنای هدررفت فضای مفید زیرزمین است که می‌توانست به موتورخانه بزرگ‌تر یا انباری تبدیل شود. دست‌بالا گرفتن بیش از حد ظرفیت، حبس سرمایه در بتنی است که هیچ کارکرد فنی مفیدی ندارد.

افزون بر این، مخزن بیش از اندازه بزرگ نواحی راکد ایجاد می‌کند. اگر نرخ تعویض آب در مخزن بیش از حد کند باشد، غلظت کلر افت کرده و محیط تاریک و مرطوب مخزن به کانونی برای رشد باکتری‌ها و تشکیل لایه‌های لجن و بیوفیلم تبدیل خواهد شد.

به همین دلیل است که محاسبات دقیق استاندارد DIN 19643 در صنعت ساختمان امروز حیاتی است. این استاندارد سازنده را ملزم می‌کند مرز باریک میان کمبود فاجعه‌بار هیدرولیکی و گنجایش مازادِ غیراقتصادی و غیربهداشتی را به‌درستی رعایت کند.[2]

آب‌بندی و الزامات مخازن زیرزمینی

در گذشته، مخازن تعادل عمدتاً به‌صورت بتن درجا هم‌زمان با کاسه اصلی استخر ریخته می‌شدند. اگرچه بتن مستحکم است، اما نیاز به لایه‌های آب‌بندی بسیار دقیق دارد تا ترکیبات خورنده آب استخر به میلگردهای فولادی آسیب نرسانند.

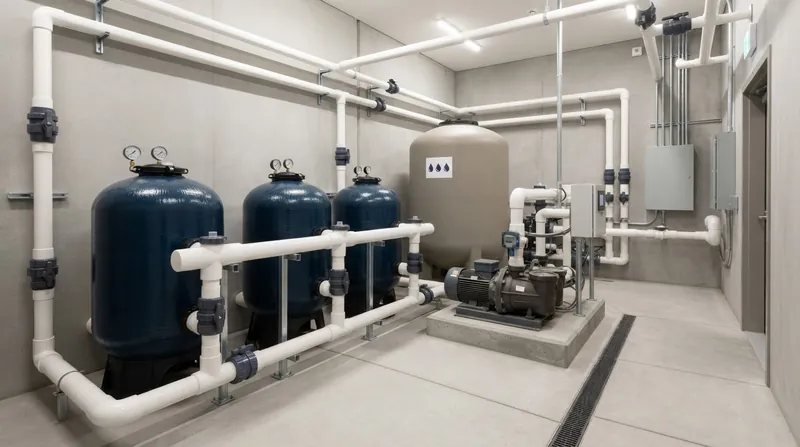

امروزه در بسیاری از ویلاها و مجتمع‌های لوکس، از مخازن پیش‌ساخته پلی‌پروپیلن یا فایبرگلاس استفاده می‌شود. این مخازن مدرن جداره داخلی کاملاً صیقلی و غیرمتخلخل دارند که مانع چسبیدن باکتری‌ها شده و نظافت دوره‌ای را به‌شدت آسان می‌کند.

صرف‌نظر از جنس مخزن، تعبیه دریچه‌های بازدید استاندارد و کف شیب‌دار منتهی به حوضچه تخلیه الزامی است. پرسنل نگهداری باید بتوانند به‌راحتی وارد مخزن شوند تا رسوبات و موادی را که از توری‌های گاتر رد شده‌اند، پاک‌سازی کنند.

سیستم‌های پیشرفته کنونی به سنسورهای سطح الکترونیکی و شیرهای برقی مجهز هستند. این حسگرها افت تراز آب مخزن را رصد می‌کنند و پیش از آنکه پمپ کاهش فشار را احساس کند، آب تازه را برای جبران تبخیر تزریق می‌نمایند.

پیوند هوشمندانه معماری و هیدرولیک در طراحی مدرن

حل تعارض میان معمار و مهندس تأسیسات تنها در سایه همفکری زودهنگام ممکن است. طراحان باید مخزن تعادل را از همان مراحل اولیه جانمایی فضاها ببینند، نه اینکه در دقایق آخر دنبال پنهان کردن یک مخزن تحمیلی باشند.

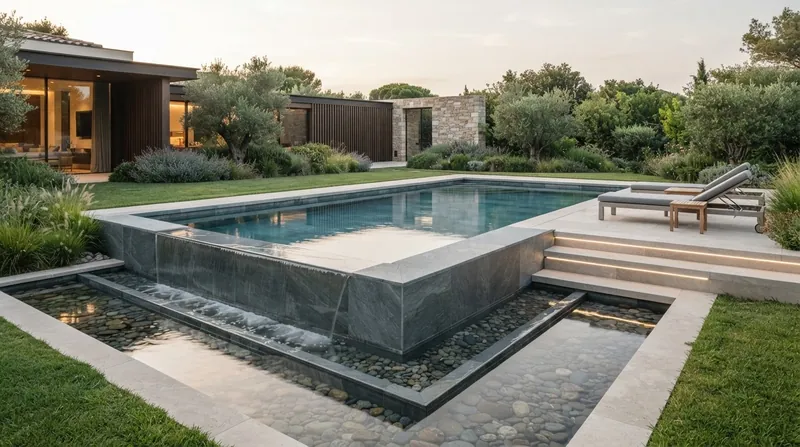

در استخرهای بی‌نهایت (Infinity) واقع در زمین‌های شیب‌دار، حوضچه سرریز پایینی می‌تواند بخشی از طراحی بصری باشد؛ یعنی یک آب‌نمای طبقه پایین که هم‌زمان در نقش مخزن تعادل استخر بالا عمل می‌کند.

برای استخرهای مسطح، مهندسان اغلب مخزن تعادل را به‌صورت کم‌عمق اما گسترده در زیر کفسازی محوطه اجرا می‌کنند. این شکل هندسی بدون نیاز به خاک‌برداری‌های عمیق و گران‌قیمت در سنگ بستر، حجم استاندارد موردنیاز را تأمین می‌کند.

رعایت سهمیه ۱۰ درصدی مخزن، در زمان وقوع بارش‌های سنگین فصلی نیز نجات‌بخش است. در هنگام باران سیل‌آسا، گاترهای دور استخر سیلاب محوطه را جذب کرده و مستقیم به مخزن تعادل می‌فرستند.

اگر مخزن لوله سرریز متصل به چاه جذبی یا شبکه جمع‌آوری آب‌های سطحی داشته باشد و ظرفیت کافی داشته باشد، خطری ملک را تهدید نمی‌کند؛ اما کوچک بودن مخزن موجب پس‌زدن آب، آب‌گرفتگی حیاط و نفوذ نم به فونداسیون ساختمان می‌شود.

زیبایی چشم‌نواز یک استخر هم‌سطح کاملاً در گرو سازوکار نامرئی زیر آن است. سطح آینه‌ای و بدون نقص آب تنها زمانی پایدار می‌ماند که ریه‌های زیرزمینی آن بر مبنای محاسبات دقیق مهندسی طراحی و اجرا شده باشند.
