کاربندی در معماری سنتی ایران چگونه بارهای سنگین گنبد را مهار می‌کند؟
کاربندی تنها یک آرایه تزئینی نیست، بلکه ساختاری هوشمندانه از تقاطع باریکه‌طاق‌هاست که وزن گنبدهای سنگین را به پایهها منتقل می‌کند. این هنر-مهندسی ایرانی، با تبدیل پلان مربع به دایره، هم ایستایی بنا را تضمین کرده و هم فضایی سه‌بعدی و چشم‌نواز می‌آفریند.
به قلم الناز کریمی
این خبر را به اشتراک بگذارید
به‌طور خلاصه
- کاربندی یک سیستم سازهای سه‌بعدی است که با تقاطع باریکه‌طاق‌ها، وزن سنگین گنبد را به پایهها منتقل می‌کند.
- این تکنیک هندسی، چالش معماری تبدیل پلان مربع به پایه دایره‌ای گنبد را بدون تمرکز تنش در گوشه‌ها حل می‌کند.
- برخلاف تزئینات الحاقی مانند مقرنس، کاربندی استخوانبندی اصلی سقف است و پایداری لرزه‌ای بنا را افزایش میدهد.
تصور کنید گنبدی آجری با وزنی بالغ بر صدها تن، تنها بر روی چهار دیوار یک اتاق مربعشکل قرار گرفته است. در معماری سنتی ایران، مهار چنین نیروی عظیمی بدون استفاده از تیرآهن و بتن، نیازمند یک شاهکار مهندسی بود. این شاهکار، با شبکه‌ای پیچیده از طاق‌های متقاطع به نام «کاربندی» خلق شد.[6]
کاربندی در نگاه نخست، تنها یک سقف تزئینی با نقوش هندسی ستاره‌ای به نظر می‌رسد که چشم هر بیننده‌ای را خیره می‌کند. اما در پس این زیبایی بصری، یک سیستم باربر سه‌بعدی پنهان است که وظیفه خطیر انتقال یکنواخت نیروها را بر عهده دارد. این ساختار، وزن گنبد را به صورت مرحله‌ای خرد کرده و به پایهها می‌رساند.[4][6]
معماران ایرانی از قرن چهارم هجری، با درک عمیق از ریاضیات و هندسه فضایی، این تکنیک را توسعه دادند. نمونه‌های اولیه و کامل این سیستم را می‌توان در گنبد مقصوره مسجد جامع نایین مشاهده کرد. در این بناها، کاربندی به عنوان یک راهکار هوشمندانه برای حل چالش‌های سازهای و اقلیمی به کار گرفته شد.[1][6]
چالش هندسی و گذار از مربع به دایره

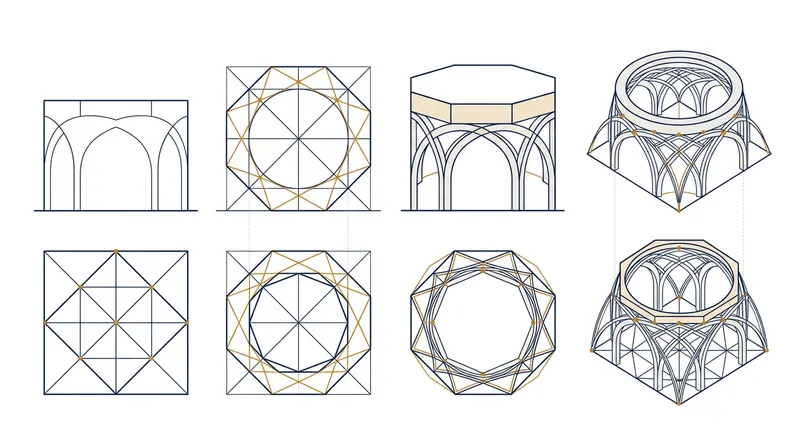

بنیادی‌ترین چالش در ساخت فضاهای گنبددار، نشاندن یک سازه مدور بر روی یک پلان چهارگوش است. گوشه‌های این مربع باید به گونه‌ای پر شوند که پایه دایره‌ای گنبد بتواند روی آن بنشیند. کاربندی، این گذار هندسی را با تقسیم‌بندی‌های دقیق و ایجاد طاق‌های مورب، به نرم‌ترین شکل ممکن انجام میدهد.[4]

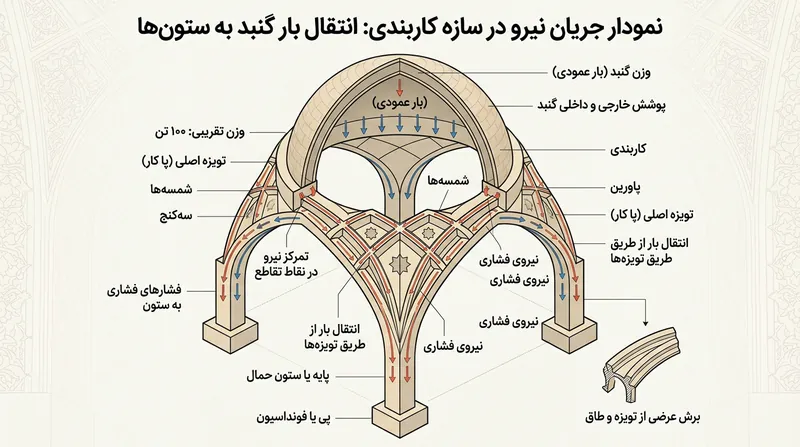

در این سیستم، فضای مربع ابتدا به هشت‌ضلعی، سپس به شانزده‌ضلعی و در نهایت به یک دایره کامل تبدیل میشود. این تبدیل تدریجی، از تمرکز تنش در گوشه‌های بنا جلوگیری می‌کند. نیروهای فشاری ناشی از وزن گنبد، به جای آنکه مستقیماً به مرکز دیوارها وارد شوند، در امتداد این اضلاع جدید پخش می‌گردند.[4]
بر اساس پژوهش‌های منتشر شده در نشریه هنرهای زیبا، ساختار هندسی کاربندی بر مبنای تقسیمات دایره به بخش‌های مساوی شکل می‌گیرد. این هندسه دقیق، نه تنها فرم بصری را منظم می‌کند، بلکه مسیرهای مشخصی را برای جریان یافتن نیروهای ثقلی به سمت ستون‌های باربر فراهم می‌آورد.[1][6]
این شبکه هندسی، علاوه بر نقش ایستایی، به عنوان یک عایق حرارتی و صوتی نیز عمل می‌کند. ایجاد یک پوسته دوم در زیر سقف اصلی، حجم هوای محبوس را افزایش داده و از تبادل سریع حرارت جلوگیری می‌کند. همچنین، شکست‌های متعدد در سطوح کاربندی، پژواک صدا را در فضاهای بزرگ مهار می‌سازد.[6]
استخوانبندی کاربندی: تویزه‌ها و لنگه‌ها

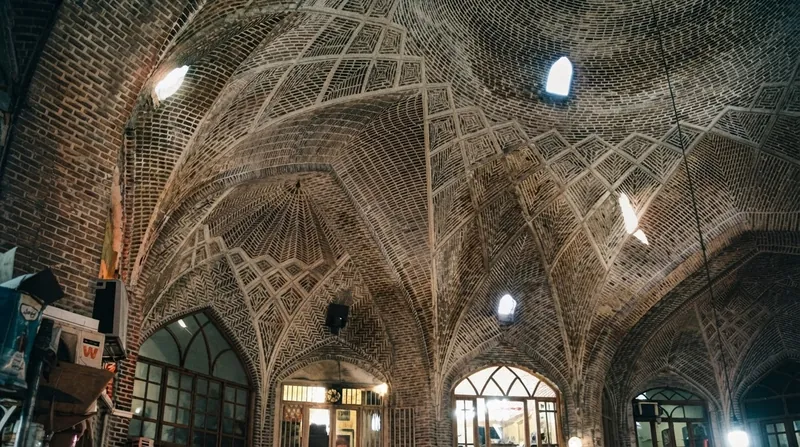

اسکلت اصلی هر کاربندی از تقاطع قوس‌های باربری به نام «تویزه» تشکیل میشود. تویزه‌ها، طاق‌های اصلی و ضخیمی هستند که مستقیماً روی پایهها یا جرزهای بنا قرار می‌گیرند. این قوسها، بار اصلی سقف و گنبد فوقانی را تحمل کرده و آن را به زمین منتقل می‌کنند.[3][5]
پس از اجرای تویزه‌ها، قوس‌های فرعی و کوچکتری به نام «لنگه» در میان آن‌ها بافته میشوند. لنگه‌ها وظیفه دارند تا فضای خالی بین تویزه‌ها را شبکه‌بندی کرده و بار بخش‌های میانی سقف را به قوس‌های اصلی منتقل کنند. تقاطع این لنگه‌ها با یکدیگر، گره‌های هندسی زیبایی را در سقف می‌آفریند.[3]
پژوهشگران در بررسی چهارسوق‌های بازار تاریخی تبریز نشان داده‌اند که معماران برای ساخت تویزه‌ها از ترکیب چیدمان آجری شعاعی در یک‌ششم ابتدایی دهانه و سپس چیدمان ضربی استفاده میکردند. این روش ترکیبی، مقاومت برشی و فشاری قوسها را به میزان قابل توجهی افزایش میدهد.[3]
قالببندی این باریکه‌طاق‌ها معمولاً با استفاده از نی و گچ انجام می‌گرفت. استادکاران سنتی، ابتدا شابلونهای گچی را بر اساس محاسبات دقیق هندسی آماده کرده و سپس آجرچینی را روی آن‌ها انجام می‌دادند. پس از گیرش ملات و تکمیل شبکه، این قالب‌های موقت از زیر کار خارج می‌شدند.[5]
مکانیسم انتقال بار در قالب‌های شاغولی
کاربندیها از نظر سازهای به دو دسته عمده «قالب شاغولی» و «قالب سرسفت» تقسیم میشوند. در کاربندی‌های قالب شاغولی، قوسها به صورت کاملاً عمودی نسبت به سطح زمین اجرا می‌گردند. این نوع کاربندی، بیشترین ظرفیت باربری را دارد و مستقیماً وزن سقف را به ستون‌ها منتقل می‌کند.[1][3]
در فضاهایی مانند چهارسوق‌های بازار که دهانه‌های وسیعی دارند، استفاده از قالب شاغولی الزامی است. در این حالت، کاربندی خود به عنوان پوشش اصلی بنا عمل کرده و نیازی به سقف کاذب دیگری ندارد. نیروهای فشاری در امتداد محور عمودی قوسها حرکت کرده و بدون ایجاد رانش جانبی مخرب، به زمین می‌رسند.[1]
در مقابل، کاربندی‌های قالب سرسفت دارای قوس‌هایی مایل نسبت به سطح افق هستند. این نوع ساختار بیشتر در فضاهایی استفاده میشود که هدف اصلی، ایجاد یک سقف کاذب کوتاه‌تر در زیر سقف اصلی است. در این حالت، باربری سازه کمتر بوده و بیشتر نقش تنظیم تناسبات فضایی و تزئینات را ایفا می‌کند.[1]
مطالعات دینامیکی انجام شده در سال ۲۰۱۹ روی مدل‌های سه‌بعدی نشان میدهد که نقاط تقاطع قوسها در کاربندی، مناطق تحت کشش را در سازه آجری حذف می‌کنند. تحلیل‌های لرزه‌ای با خطای فرکانسی کمتر از ۱ درصد ثابت کرده‌اند که این هندسه متقاطع باعث میشود تمام اجزا تنها تحت فشار قرار گیرند و پایداری بنا افزایش یابد.[2]
نقش اجزای پرکننده و عرقچین در انسجام سازه
پس از تکمیل شبکه تویزه‌ها و لنگه‌ها، فضاهای خالی میان آن‌ها باید با مصالح پرکننده پوشانده شود. این فضاها که اشکال هندسی خاصی مانند «سمبوسه»، «شاپرک» و «پاباریک» را تشکیل می‌دهند، با چیدمان ظریف آجر یا کاشی پر میشوند. این پوسته‌های پرکننده، وزن بسیار کمی دارند و بار اضافی به اسکلت وارد نمی‌کنند.[5]
بالاترین قسمت کاربندی، معمولاً با یک طاق مدور و کم‌خیز به نام «عرقچین» بسته میشود. عرقچین مانند یک کلاهک، مرکز شبکه را یکپارچه کرده و نیروهای جانبی قوسها را در نقطه تیزه مهار می‌کند. در بسیاری از بناهای عمومی، مرکز این عرقچین باز گذاشته میشود تا به عنوان «روشندان» برای نورگیری و تهویه عمل کند.[3][5]
روش آجرچینی در اجزای پرکننده، بسته به ابعاد و شکل هندسی آن‌ها متفاوت است. در اشکال کشیده‌تر مانند شاپرک‌ها، آجرچینی از پایین به بالا انجام میشود تا پایداری پوسته در حین اجرا حفظ گردد. این دقت در جزئیات اجرایی، نشان‌دهنده تسلط معماران سنتی بر رفتار مصالح و نیروهای ثقلی است.[5]
روش آجرچینی در اجزای پرکننده، بسته به ابعاد و شکل هندسی آن‌ها متفاوت است.
تفاوت کاربندی سازهای با تزئینات الحاقی
بسیاری از ناظران، کاربندی را با سایر عناصر معماری مانند «مقرنس» یا «کاسه‌سازی» اشتباه می‌گیرند. تفاوت بنیادین در این است که کاربندی یک عنصر کاملاً سازهای و باربر است که استخوانبندی سقف را تشکیل میدهد. در حالی که مقرنس‌ها معمولاً پوسته‌هایی گچی و سبک هستند که از سقف اصلی آویزان میشوند.[4]
مقاله منتشر شده در مجله معماری اسلامی تاکید می‌کند که کاربندی در گنبدهای دوپوسته، نقش حیاتی در اتصال و یکپارچگی پوسته زیرین (آهیانه) با پایهها دارد. این ساختار، نیروهای رانشی گنبد خارجی را نیز تا حدودی تعدیل کرده و از تغییر شکل دیوارهای حمال جلوگیری می‌کند.[4]
امروزه، درک دقیق مکانیسم انتقال بار در کاربندیها، برای مرمت اصولی بناهای تاریخی امری حیاتی است. هرگونه مداخله ناآگاهانه و تغییر در هندسه این قوسها، می‌تواند مسیر انتقال نیروها را مختل کرده و منجر به ترک‌خوردگی یا فروریزش گنبد شود. حفظ این دانش کهن، کلید بقای شاهکارهای معماری ایران است.[2][6]
بازآفرینی این الگوهای اصیل در معماری معاصر نیز نیازمند شناخت عمیق از رفتار سازهای آن‌هاست. مهندسان مدرن با بهره‌گیری از نرم‌افزارهای تحلیل سازه، توانسته‌اند کارایی فوق‌العاده کاربندی را در برابر بارهای ثقلی و زلزله اثبات کنند. این هندسه باستانی، همچنان می‌تواند الهام‌بخش طراحی سازه‌های فضاکار نوین در سراسر جهان باشد.[2][6]
این تحلیل چگونه انجام شد
- روش
- ما داده‌های هندسی و تحلیل‌های لرزه‌ای منتشر شده در مقالات مهندسی سازه را با مستندات تاریخی نحوه اجرای کاربندی در بازارهای سنتی تطبیق دادیم تا مکانیسم دقیق انتقال بار از گنبد به پایهها را استخراج کنیم.
- یافته
- کاربندی برخلاف تصور رایج که آن را صرفاً یک عنصر تزئینی (مانند مقرنس) می‌داند، یک سیستم باربر یکپارچه است که با حذف مناطق تحت کشش در مصالح بنایی، پایداری لرزه‌ای گنبدهای سنگین را به شدت افزایش میدهد.
- داده‌هایی که بر پایهٔ آن‌ها کار کردیم
- تحلیل لرزه‌ای و خطای فرکانسی مدل‌های سه‌بعدی کاربندی: کمتر از ۱ درصد خطا — Journal of Islamic Architecture
- الگوی چیدمان آجری در تویزه‌ها: یک‌ششم شعاعی و سپس ضربی — Heritage and Society of Architecture Journal
- محدودیت‌های این تحلیل
- این تحلیل بر اساس مدل‌سازی‌های رایانه‌ای و بررسی میدانی نمونه‌های سالم در اصفهان و تبریز انجام شده است و ممکن است رفتار سازهای در بناهای به شدت آسیب‌دیده متفاوت باشد.
اصطلاحات کلیدی
- تویزه
- قوسها و باریکه‌طاق‌های اصلی و ضخیمی که بار اصلی سقف را تحمل کرده و به پایهها منتقل می‌کنند.
- لنگه
- قوس‌های فرعی که بین تویزه‌ها قرار گرفته و شبکه هندسی کاربندی را تکمیل می‌کنند.
- عرقچین
- طاق مدور و کم‌خیزی که بالاترین قسمت کاربندی را می‌پوشاند و مرکز شبکه را یکپارچه می‌سازد.
- قالب شاغولی
- نوعی کاربندی که قوس‌های آن کاملاً عمود بر زمین اجرا شده و بیشترین ظرفیت باربری را دارند.
- روشندان
- روزنه یا فضای بازی در مرکز عرقچین که برای تامین نور و تهویه فضای زیرین تعبیه میشود.
پرسش‌های متداول
آیا ساختار کاربندی از نظر معماری همان مقرنس است؟
خیر. کاربندی یک سیستم سازهای و باربر است که استخوانبندی سقف را تشکیل میدهد، در حالی که مقرنس معمولاً یک پوسته تزئینی و سبک است که از سقف اصلی آویزان میشود.
چرا معماران سنتی ایران از سیستم کاربندی استفاده میکردند؟
برای حل چالش قرار دادن یک گنبد مدور بر روی یک اتاق مربعشکل، انتقال ایمن وزن گنبد به پایهها، و همچنین ایجاد عایق حرارتی و صوتی در فضاهای بزرگ.
مصالح اصلی به کار رفته در ساخت کاربندی چیست؟
کاربندیها عمدتاً با استفاده از آجر، گچ و ملات آهک ساخته میشوند. برای قالببندی اولیه قوسها نیز از نی و شابلونهای گچی استفاده میشد.
بررسی عمیق دیدگاه‌ها
دیدگاه مهندسان سازه
نگاه تحلیلی به کاربندی به عنوان یک سیستم باربر فضایی.
مهندسان سازه مدرن، کاربندی را نه یک هنر تزئینی، بلکه یک سیستم پیشرفته انتقال بار می‌دانند. تحلیل‌های نرم‌افزاری نشان میدهد که تقاطع قوسها در این سیستم، لنگرهای خمشی را کاهش داده و سازه را در برابر بارهای نامتقارن و زلزله مقاوم می‌سازد. از دیدگاه آن‌ها، معماران سنتی بدون دسترسی به محاسبات کامپیوتری، به بهینه‌ترین فرم هندسی برای مصالح بنایی دست یافته‌اند.
دیدگاه معماران سنتی و مرمت‌گران
تمرکز بر اصالت روش‌های اجرا و حفظ یکپارچگی تاریخی بنا.
استادکاران سنتی و متخصصان مرمت معتقدند که درک هندسه پنهان کاربندی برای حفظ بناهای تاریخی ضروری است. آن‌ها تاکید دارند که استفاده از مصالح ناهمگون مانند سیمان یا فولاد در مرمت این قوسها، رفتار یکپارچه سازه را بر هم می‌زند. از نگاه این گروه، کاربندی یک زبان زنده معماری است که باید با همان ابزارها و تناسبات اصیل خود خوانده و بازسازی شود.
دیدگاه مورخان هنر معماری
بررسی سیر تحول کاربندی از یک ضرورت سازهای به یک شاهکار زیبایی‌شناختی.
مورخان هنر بر این باورند که کاربندی تجلی کامل وحدت «فرم و عملکرد» در معماری ایرانی-اسلامی است. آن‌ها استدلال می‌کنند که اگرچه ریشه این تکنیک در نیاز به پوشاندن دهانه‌های بزرگ با مصالح محدود بود، اما به مرور زمان به بستری برای نمایش کمال هندسی و عرفانی تبدیل شد. از دیدگاه آنان، کاربندی بازتابی از نظم کیهانی در کالبد خاکی بناست.
- مهندسان سازه
- کاربندی را یک سیستم پیشرفته انتقال بار و مقاوم در برابر زلزله می‌دانند.
- معماران سنتی و مرمت‌گران
- بر حفظ اصالت روش‌های اجرا و پرهیز از مداخلات ناهمگون در مرمت تاکید دارند.
- مورخان هنر معماری
- کاربندی را تجلی وحدت فرم و عملکرد و بازتاب نظم کیهانی می‌دانند.
دیدگاه‌هایی که این گزارش پوشش نداده
- پیمانکاران پروژه‌های نوسازی شهری
- تولیدکنندگان مصالح نوین ساختمانی
منابع
پوشش منابع
6 منبع
3 دیدگاه شناسایی‌شده
- [1]نشریه هنرهای زیبا - معماری و شهرسازیمورخان هنر معماری
گوشه شناسی وتدوین ساختار هندسی کاربندی در معماری ایران
مطالعه در نشریه هنرهای زیبا - معماری و شهرسازی → - [2]Journal of Islamic Architectureمهندسان سازه
Geometric Documentation and Structural Analysis of Char-Suq Intersection Spaces: The Case of Sadik-Iye Char-Suq in Tabriz Historical Bazaar
مطالعه در Journal of Islamic Architecture → - [3]Heritage and Society of Architecture Journalمعماران سنتی و مرمت‌گران
Traditional Execution and Control Tools in Vertical-Mold Karbandi Vaulting
مطالعه در Heritage and Society of Architecture Journal → - [4]Taylor & Francisمورخان هنر معماری
Karbandi in Iranian architecture: decorative or structural?
مطالعه در Taylor & Francis → - [5]ResearchGateمعماران سنتی و مرمت‌گران
Karbandies' Traditional Construction Technique in Tabriz and Isfahan
مطالعه در ResearchGate → - [6]تیم سردبیری کوهستان
تحلیل تیم سردبیری کوهستان
مطالعه در تیم سردبیری کوهستان →
