مکانیک آسمان‌خراش: چگونه سیستم‌های سازه‌ای در برابر باد و بارهای لرزه‌ای مقاومت می‌کنند

اگر در اوج یک طوفان شدید، بالای یک برج ۵۰ طبقه بایستید و خوب دقت کنید، شاید سطح قهوه‌تان موج بردارد. ساختمان در حال حرکت است. و چاره‌ای جز این ندارد. اگر یک آسمان‌خراش کاملاً صلب و بی‌حرکت بود، نیروی محض یک باد ۱۶۰ کیلومتری (۱۰۰ مایل) در ساعت، پایه‌اش را مثل یک شاخه خشک می‌شکست. در عوض، سازه‌های فوق‌بلند مدرن طوری طراحی شده‌اند که خم شوند و گاهی اوقات چندین فوت در اوج خود تاب بخورند. این یک واقعیت غیرمنتظره در معماری مدرن است: ایمن‌ترین ساختمان‌های جهان آن‌هایی هستند که به جای جنگیدن مستقیم با عناصر طبیعت، در برابر آن‌ها نرمش نشان می‌دهند.

از نظر سازه‌ای، نبرد با جاذبه، بخش آسان ساخت‌وسازهای بلند است. کافی است فولاد و بتن کافی روی هم بگذارید و زمین با نیروی برابر مقابله خواهد کرد. اما وقتی یک برج از ۴۰ یا ۵۰ طبقه عبور می‌کند، دشمن اصلی از وزن عمودی به نیروهای جانبی تغییر می‌کند: باد و زلزله. این بارهای افقی نامرئی تقریباً همه چیز را در مورد نحوه مهندسی یک آسمان‌خراش مدرن دیکته می‌کنند و به اسکلتی که پشت نماهای شیشه‌ای براق پنهان شده و افق شهرهای ما را تعریف می‌کند، شکل می‌دهند.[3]

باد بر یک آسمان‌خراش مانند یک دست غول‌پیکر و نامرئی عمل می‌کند که سعی دارد آن را واژگون کند. هرچه بالاتر بروید، به دلیل نبود اصطکاک در سطح زمین، باد سخت‌تر فشار می‌آورد. این وضعیت چیزی را ایجاد می‌کند که مهندسان سازه آن را «لنگرهای واژگونی» و «برش پایه» می‌نامند. اگر تا به حال یک میله بلند را در نسیمی قوی به صورت عمودی نگه داشته باشید، اهرم عظیم نیروی باد بر یک شیء بلند و باریک را حس کرده‌اید. حالا آن میله را تا ارتفاع ۸۰۰ فوت (حدود ۲۴۵ متر) مقیاس‌بندی کنید و آن را با شیشه بپوشانید.

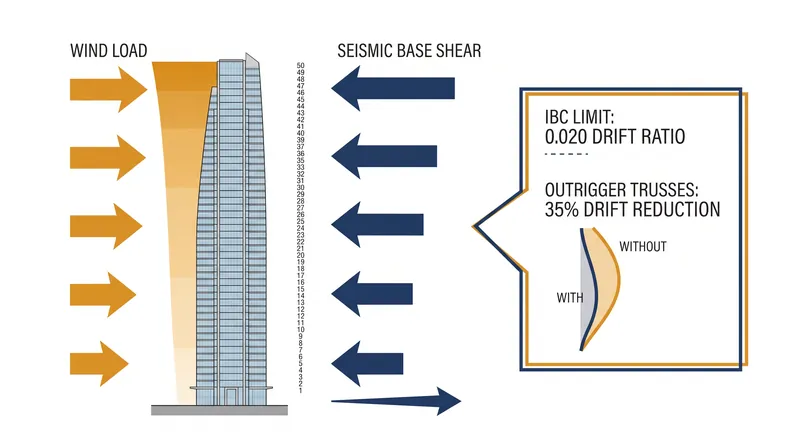

اینجا آیین‌نامه بین‌المللی ساختمان (IBC) وارد عمل می‌شود. فصل ۱۶ ویرایش ۲۰۲۱ این آیین‌نامه دقیقاً مشخص می‌کند که یک ساختمان تحت این نیروهای شدید، قانوناً چقدر اجازه حرکت دارد. برای طراحی لرزه‌ای، جابجایی نسبی مجاز طبقات (Story Drift) – یعنی میزان حرکت یک طبقه نسبت به طبقه زیرین – معمولاً حداکثر ۰.۰۲۰ برابر ارتفاع طبقه تعیین می‌شود. برای یک طبقه استاندارد ۱۲ فوتی (حدود ۳.۶ متر)، این بدان معناست که طبقه تنها می‌تواند حدود ۲.۸ اینچ (حدود ۷ سانتی‌متر) به صورت جانبی جابجا شود. این میزان در ۵۰ طبقه روی هم انباشته می‌شود، اما در عین حال از متلاشی شدن ساختمان جلوگیری می‌کند.[4]

برای رعایت این محدودیت‌های سخت‌گیرانه، بدون اینکه ساختمان به یک بلوک بتنی صلب و بدون پنجره تبدیل شود، مهندسان سازه یک کالبدشناسی پنهان از سیستم‌های مقاوم در برابر بار جانبی را توسعه داده‌اند. ابتدایی‌ترین آن‌ها، قاب صلب (Rigid Frame) است که شامل ستون‌ها و تیرهایی است که محکم به هم پیچ یا جوش داده شده‌اند تا در برابر خمش مقاومت کنند. برای دهه‌ها، این روش استاندارد ساخت‌وساز بود و به جرم خالص فولاد برای نگه داشتن ساختمان به صورت عمودی متکی بود.[2]

اما قاب‌های صلب با عبور ساختمان‌ها از ۳۰ طبقه، کارایی خود را از دست می‌دهند. ستون‌ها و تیرها باید آنقدر عظیم باشند که تمام فضای قابل اجاره کف را اشغال کنند و پروژه را از نظر اقتصادی غیرقابل توجیه سازند. برای حل این مشکل، مهندسان دیوار برشی (Shear Wall) را معرفی کردند—یک هسته بتنی صلب، که معمولاً آسانسورها و راه‌پله‌ها را در خود جای می‌دهد و به عنوان ستون فقرات فوق‌العاده سخت ساختمان عمل می‌کند.[2]

حتی یک هسته بتنی سخت نیز برای یک برج ۵۰ طبقه که با یک طوفان رده ۴ یا زلزله‌ای با بزرگی ۷.۰ مواجه است، کافی نیست. هسته در نهایت تحت تنش شدید خم خواهد شد. اینجاست که سیستم «خرپای بازویی و کمربندی» (Outrigger and Belt Truss) وارد می‌شود، یک مفهوم سازه‌ای درخشان که به طور آزادانه از طراحی کشتی‌های بادبانی باستانی و قایق‌های بازویی الهام گرفته شده است.[1][3]

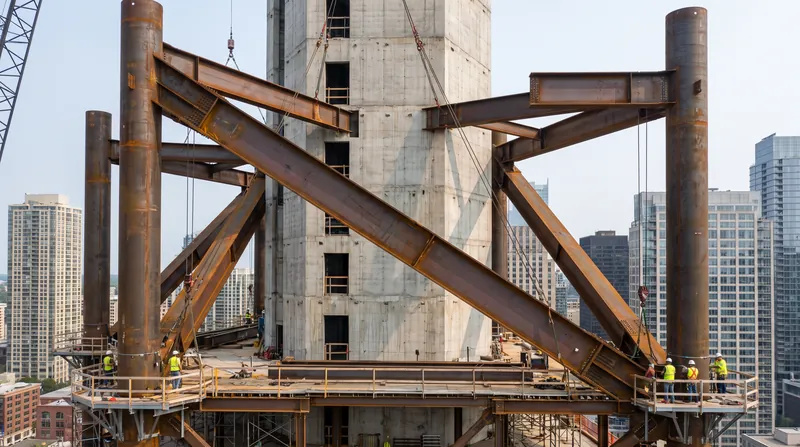

همانطور که یک قایق بازویی از یک شناور ثانویه روی یک تیرک برای جلوگیری از واژگونی در دریاهای متلاطم استفاده می‌کند، یک آسمان‌خراش نیز از خرپاهای بازویی فولادی عظیم برای گره زدن هسته مرکزی به ستون‌های محیطی استفاده می‌کند. وقتی باد ساختمان را هل می‌دهد، هسته تلاش می‌کند خم شود، اما بازوها ستون‌های محیطی عظیم را درگیر می‌کنند و آن‌ها را به لنگرهای کششی و فشاری غول‌پیکر تبدیل می‌کنند. ستون‌های سمت باد به بالا کشیده می‌شوند، در حالی که ستون‌های سمت پناه به پایین فشرده می‌شوند.[1]

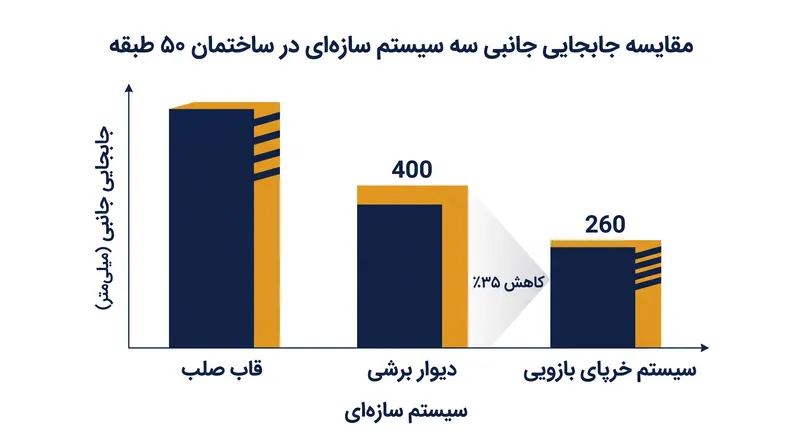

یک مطالعه پارامتریک اخیر بر روی ساختمان‌های بلند ۵۰ طبقه نشان داد که این سیستم در عمل چقدر مؤثر است. محققان با تجزیه و تحلیل سیستم‌های بازویی تحت شرایط مختلف خاک، دریافتند که این خرپاها می‌توانند جابجایی جانبی را تا ۳۵ درصد در مقایسه با یک هسته مستقل کاهش دهند. این یک جهش عظیم در کارایی سازه‌ای است که به ساختمان‌ها اجازه می‌دهد بدون عریض‌تر کردن پایه خود، بلندتر شوند.[1]

این کاهش ۳۵ درصدی اغلب عدد جادویی در مهندسی سازه است. این دقیقاً همان حاشیه مورد نیاز است تا یک برج متحرک و ناسازگار با استانداردها را به محدوده مجاز ۰.۰۲۰ آیین‌نامه IBC بازگرداند. بدون خرپاهای بازویی، مهندسان باید ضخامت هسته بتنی را دو برابر می‌کردند و میلیون‌ها دلار از فضای قابل استفاده را قربانی می‌کردند تا فقط ساختمان در طوفان بیش از حد تاب نخورد.[1][4]

خرپای کمربندی (Belt Truss) مانند یک کمربند واقعی عمل می‌کند که محکم دور نمای بیرونی ساختمان بسته شده است و معمولاً در یک طبقه مکانیکی پنهان می‌شود. این خرپا تمام ستون‌های محیطی را به هم متصل می‌کند تا به جای مجموعه‌ای از خلال دندان‌های مجزا، به عنوان یک لوله سه‌بعدی واحد و یکپارچه عمل کنند. هنگامی که بازوها بار را از هسته به محیط منتقل می‌کنند، خرپای کمربندی تضمین می‌کند که هر ستون به طور مساوی سهمی از بار را تحمل کند.[2]

اما باد تنها نیروی جانبی نیست که مهندسان را شب‌ها بیدار نگه می‌دارد. زلزله نوع کاملاً متفاوتی از آشفتگی را به معادله سازه‌ای وارد می‌کند. در حالی که باد یک بار فشاری پایدار را عمدتاً در بالای ساختمان اعمال می‌کند، امواج لرزه‌ای پی ساختمان را می‌لرزانند و ارتعاشاتی شلاق‌مانند را از زمین به سمت بالا در سازه ارسال می‌کنند.[3]

آیین‌نامه IBC ساختمان‌ها در مناطق با لرزه‌خیزی بالا را ملزم می‌کند که نه تنها برای مقاومت خام، بلکه برای شکل‌پذیری (Ductility) – توانایی تغییر شکل و کشش بدون فروریختن – طراحی شوند. ساختمان باید انرژی شدید زلزله را جذب کند، اغلب با اجازه دادن به برخی عناصر سازه‌ای غیرحیاتی، مانند اتصالات خاص تیرها، که تسلیم شوند یا ترک بخورند. این آسیب کنترل‌شده از ستون‌های اصلی باربر در برابر شکست فاجعه‌بار محافظت می‌کند.[4]

خاک زیر ساختمان به شدت این محاسبات لرزه‌ای را تغییر می‌دهد. مطالعه IEJSE تاکید می‌کند که خاک‌های نرم‌تر می‌توانند امواج لرزه‌ای را تقویت کنند و فرکانس تشدید (Resonant Frequency) زمین را تغییر دهند. اگر زمین دقیقاً با همان فرکانس طبیعی که ساختمان تاب می‌خورد، بلرزد، سازه می‌تواند وارد حالت تشدید شود و با هر موج عبوری به شدت بیشتری تاب بخورد. مهندسان باید سختی بازوها را تنظیم کنند تا اطمینان حاصل شود که فرکانس ساختمان هرگز با فرکانس خاک مطابقت ندارد.[1]

فراتر از اسکلت داخلی، مهندسان به طور فزاینده‌ای از آیرودینامیک برای مقابله با بارهای باد قبل از برخورد به سازه استفاده می‌کنند. اگر به سازه‌های فوق‌بلند مدرن نگاه کنید، به ندرت مانند آسمان‌خراش‌های دهه ۱۹۷۰ دارای سقف‌های صاف و بلوکی هستند. در عوض، آن‌ها باریک می‌شوند، می‌پیچند، گوشه‌های گرد دارند یا شامل حفره‌های خالی بزرگی نزدیک تاج خود هستند.

این ویژگی‌های معماری عجیب و غریب فقط برای زیبایی نیستند؛ آن‌ها برای برهم زدن پدیده‌ای به نام «گرداب‌زایی» (Vortex Shedding) طراحی شده‌اند. وقتی باد به یک نمای صاف و عریض برخورد می‌کند، گرداب‌های سازمان‌یافته و چرخانی در سمت پناه ساختمان ایجاد می‌کند. اگر این گرداب‌ها به صورت ریتمیک جدا شوند، می‌توانند باعث شوند ساختمان به شدت به طرفین بلرزد. پیچاندن نما یا افزودن حفره‌ها این گرداب‌ها را در هم می‌شکند و باد را آشفته و بی‌ضرر می‌کند.

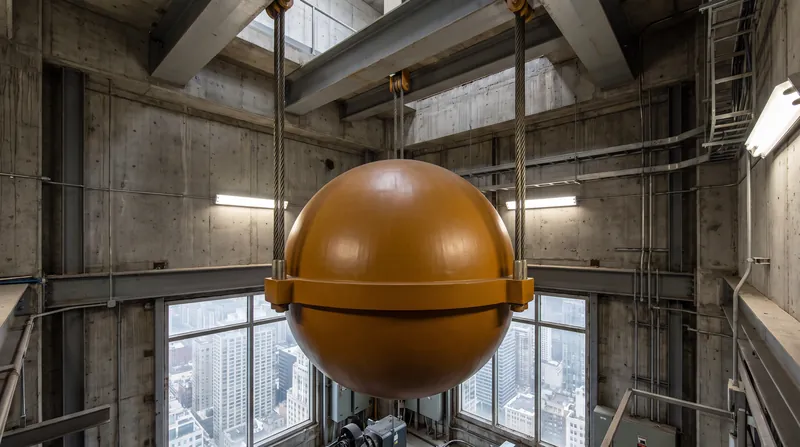

در نهایت، مکانیسم دفاعی فعال وجود دارد: میراگر جرمی تنظیم‌شده (TMD). این اساساً یک آونگ عظیم است—گاهی اوقات یک کره فولادی جامد به وزن صدها تن—که توسط کابل‌ها نزدیک به بالاترین نقطه ساختمان آویزان شده است. این، ضربه‌گیر نهایی برای یک آسمان‌خراش است.

هنگامی که باد ساختمان را به سمت راست هل می‌دهد، اینرسی عظیم آونگ باعث می‌شود که به سمت چپ تاب بخورد و حرکت ساختمان را خنثی کند. این سیستم حرکت ساختمان را به طور کامل متوقف نمی‌کند، اما شتاب تاب خوردن را به شدت کاهش می‌دهد و تضمین می‌کند افرادی که در پنت‌هاوس کار یا زندگی می‌کنند، در طول یک طوفان زمستانی دچار دریازدگی نشوند.

تکامل این سیستم‌ها—از قاب‌های فولادی صلب ساده گرفته تا بازوهای پیچیده، خرپاهای کمربندی، شکل‌دهی آیرودینامیک و میراگرهای جرمی تنظیم‌شده—نشان‌دهنده پیروزی عمیق نبوغ انسان بر نیروهای خام و نامرئی طبیعت است. ما یاد گرفته‌ایم سازه‌هایی بسازیم که به جای جنگیدن با باد، با آن برقصند.[2][3]

همانطور که شهرها متراکم‌تر می‌شوند و تقاضای اقتصادی برای فضای عمودی افزایش می‌یابد، مکانیک نامرئی آسمان‌خراش‌ها تنها پیچیده‌تر خواهد شد. نسل بعدی سازه‌های فوق‌بلند به مواد هوشمندتر و سیستم‌های سازه‌ای فعال متکی خواهند بود و به ما این امکان را می‌دهند که با خیال راحت در ابرها زندگی و کار کنیم، در حالی که کاملاً از معجزات مهندسی که قهوه ما را کاملاً ثابت نگه می‌دارند، بی‌خبریم.
