راز زاویه ۱۶۵ درجه در توربین پلتون؛ راهکاری هوشمندانه برای جلوگیری از ترمز پره‌ها

در نیروگاه برق‌آبی تسلا واقع در کلرادو اسپرینگز، فواره آب با فشاری معادل ۱٬۱۰۰ پوند بر اینچ مربع به توربین برخورد می‌کند؛ قدرتی تقریباً ۳۵ برابر فشار باد یک تایر استاندارد خودرو. این نیروی عظیم مستقیماً به چرخ فولادی هفت‌تنی کوبیده می‌شود و انرژی جنبشی آب جاری را به ۲۸.۶ مگاوات توان الکتریکی خالص تبدیل می‌نماید.[2]

این غول صنعتی یک «چرخ پلتون» است؛ نوعی توربین ضربه‌ای که منحصراً برای نیروگاه‌های پرارتفاع با هد آبی بسیار بالا طراحی شده است. برخلاف توربین‌های غوطه‌ور که حجم سرسام‌آوری از آب‌های کندرو را پردازش می‌کنند، مبنای کار پلتون بر شتاب سرسام‌آور جت‌های متمرکز آب استوار است.[1]

راندمان این توربین‌ها خارق‌العاده است و در مقیاس‌های بزرگ نیروگاهی معمولاً از ۹۳ درصد نیز فراتر می‌رود. دستیابی به چنین بازدهی چشمگیری نیازمند آن است که تقریباً تک‌تک ژول‌های انرژی جنبشی آب، پیش از سقوط آن به کانال پایاب، بازیافت و مهار شود.[2]

با این حال، به دام انداختن چنین نیرویی مستلزم حل یک چالش هندسی مرگبار است: چرخ پیوسته در حال گردش است و ده‌ها فنجانک فولادی با سرعتی باورنکردنی یکی پس از دیگری در برابر همان جت پرفشار آب قرار می‌گیرند. اگر جریان پرتاب‌شده از یک پره فوراً مسیر را ترک نکند، مستقیماً به مانعی مهلک برای پره بعدی تبدیل خواهد شد.

سازوکار ضربه و انتقال تکانه

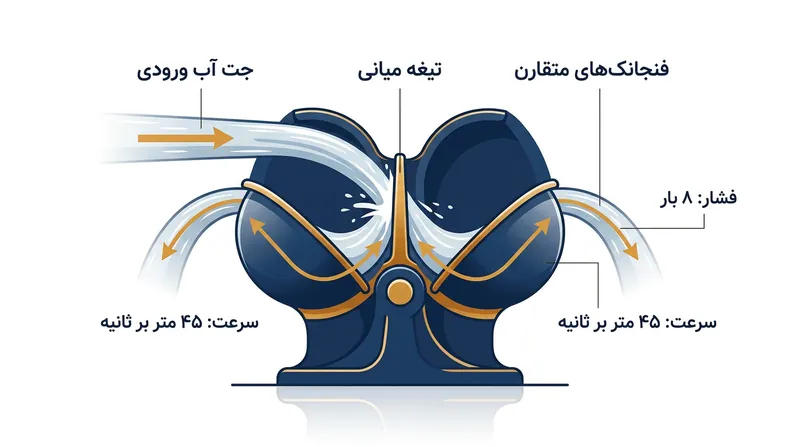

شاهکار واقعی چرخ پلتون، در هندسه فنجانک‌های آن نهفته است؛ نوآوری درخشانی که لستر آلن پلتون در سال ۱۸۸۰ میلادی به نام خود ثبت کرد. پره‌ها به‌جای پاروهای تخت سنتی، کاسه‌های دوقلویی هستند که یک تیغه تیز میانی موسوم به «اسپلیتر» یا جداکننده، آن‌ها را از هم جدا می‌کند.

هنگامی که باریکه شتابان آب از نازل بیرون می‌جهد، دقیقاً با نوک این تیغه میانی اصابت می‌کند. این تیغه جت آب را بدون اتلاف نیرو به دو بخش کاملاً مساوی تقسیم کرده و هر بخش را به درون یکی از نیم‌کاسه‌های طرفین هدایت می‌نماید.[3]

این تقسیم‌بندی دو نقش حیاتی ایفا می‌کند: نخست، نیروی رانش محوری وارد بر شفت توربین را کاملاً متوازن می‌سازد و از متلاشی شدن چرخ زیر بار نامتقارن جلوگیری می‌کند؛ دوم، آب را وادار به چرخش دورانی U-شکل می‌نماید؛ دقیقاً همان فرآیندی که در توربین ضربه‌ای کار مکانیکی تولید می‌کند.[3][1]

هر چقدر آب با شتاب بیشتری به سمت مبدا پرتاب شود، نیروی واکنشی سنگین‌تری به چرخ منتقل خواهد شد. برای به حداکثر رساندن این تکانه، پره باید با سرعتی معادل دقیقاً نیمی از سرعت جت ورودی حرکت کند؛ در چنین نسبتی، آب تقریباً تمام انرژی جنبشی خود را به فولاد تحویل داده و بدون شتاب سقوط می‌کند.[1]

تله چرخش ۱۸۰ درجه‌ای

بر روی کاغذ و در یک محیط فرضی بدون اصطکاک، کارآمدترین روش برای تخلیه تکانه یک جرم متحرک، وارونه کردن کامل بردار سرعت آن است. به این ترتیب، پره‌ای که بتواند جت آب را دقیقاً ۱۸۰ درجه منحرف کند، حداکثر انرژی نظری ممکن را شکار خواهد کرد.

تحلیل‌های کلاسیک مکانیک سیالات نیز تأیید می‌کنند که چرخاندن ۱۸۰ درجه‌ای آب، نیروی ضربه را در قیاس با مهار ساده آن دوبرابر می‌کند. از منظر ریاضی، ضریب افزایش تکانه برای بازگشت ۱۸۰ درجه‌ای دقیقاً برابر با ۲.۰۰ است.

اما فیزیک مهندسی واقعی، در خلاء ریاضیاتی رخ نمی‌دهد. چرخ پلتون از ده‌ها پره فولادی تشکیل شده که با فاصله‌ای اندک در پیرامون یک دیسک دوار در کنار هم ردیف شده‌اند.

اگر پره جریان پرفشار آب را دقیقاً ۱۸۰ درجه بازتاب دهد، توده آب مستقیماً در راستای مسیر اولیه جت ورودی به عقب شلیک می‌شود. چنین بازگشت مستقیمی بی‌درنگ به پشت پره بعدی که با شتاب وارد مدار برخورد می‌شود، اصابت خواهد کرد.

این برخورد معکوس، یک نیروی ترمزی مخرب ایجاد می‌کند. توده آب پرتابی همانند یک ترمز هیدرولیکی مهیب عمل کرده، با گشتاور چرخ مقابله می‌کند و راندمان خالص توربین را به قهقرا می‌برد.[4]

راهکار هندسی انحراف ۱۶۵ درجه‌ای

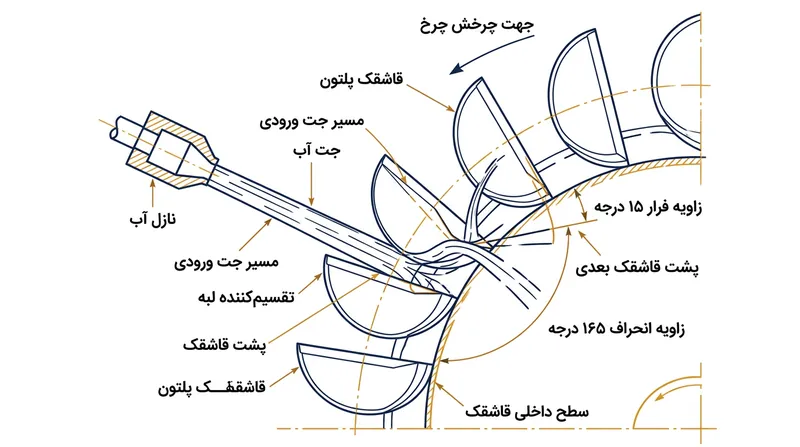

مهندسان برای فرار از این تله هیدرولیکی، عامدانه از بازده هندسی ایده‌آل عقب‌نشینی کرده‌اند. پره‌های مدرن پلتون طوری طراحی شده‌اند که جریان آب را به جای ۱۸۰ درجه، حداکثر تا زاویه ۱۶۵ درجه بازتاب دهند.

آن ۱۵ درجه تفاوت، «زاویه فرار» نامیده می‌شود. این زاویه اندک تضمین می‌کند که جریان خروجی با شیبی ملایم به طرفین رانده شود و بدون برخورد با پشت فنجانک بعدی، راه خود را به بیرون باز کند.

راهنمای مرجع انیمیشن‌های آموزشی نیز در تشریح این مکانیسم تصریح می‌کند که زاویه عمداً زیر ۱۸۰ درجه نگه داشته می‌شود تا آب خروجی به پره در حال چرخش ضربه نزند. این واگرایی جزئی مسیر، گلوگاه جت را همواره شفاف و تمیز نگاه می‌دارد.[3]

در برخی کاربردهای خاص برق‌آبی کوچک، ممکن است طراحان این انحراف را تا ۱۷۰ درجه نیز افزایش دهند، اما هرگز به چرخش کامل ۱۸۰ درجه دست نخواهند زد. تعیین این زاویه، دستاورد نوعی تعادل وسواس‌گونه میان حداکثرسازی انتقال تکانه و باز نگه‌داشتن معبر خروج آب است.[3][1]

شبیه‌سازی‌های پیشرفته دینامیک سیالات محاسباتی ضرورت این مرز را قطعی کرده‌اند. پژوهشی در سال ۲۰۲۶ نشان داد که فراتر رفتن از آستانه ۱۶۵ درجه، فوراً الگوهای پاشش آشفته‌ای پدید می‌آورد که عملکرد کلی چرخ را مختل می‌سازند.[3]

محاسبات ریاضی تکانه

در نگاه اول، رها کردن انحراف ۱۸۰ درجه شبیه به یک عقب‌نشینی پرهزینه به نظر می‌رسد، اما محاسبات مثلثاتی انتقال تکانه پرده از نبوغ این راهکار برمی‌دارد.[4]

نیروی وارد بر پره با تغییرات بردار سرعت متناسب است که مستقیماً توسط کسینوس زاویه انحراف تعیین می‌شود. برای انحراف ۱۸۰ درجه، ضریب تکانه از رابطه «یک منهای کسینوس ۱۸۰» به دست می‌آید که برابر با ۲.۰۰ است.[1][4]

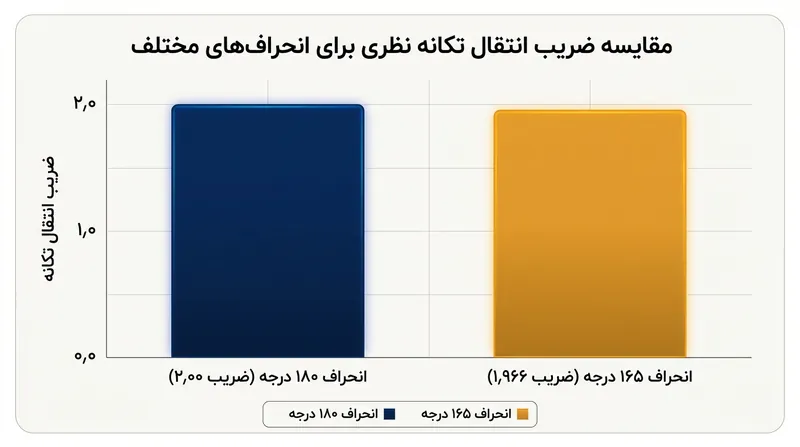

اما برای زاویه ۱۶۵ درجه، ضریب انتقال معادل «یک منهای کسینوس ۱۶۵ درجه» خواهد بود. از آنجا که کسینوس ۱۶۵ درجه تقریباً برابر با منفی ۰.۹۶۶ است، ضریب تکانه حاصل برابر با ۱.۹۶۶ می‌شود.[4]

بدین ترتیب، با محدود کردن چرخش به ۱۶۵ درجه، توربین تنها ۱.۷ درصد از حداکثر تکانه نظری را فدا می‌کند. این افت بسیار ناچیز، بهای هوشمندانه‌ای است که برای دفع خطر فلج‌کننده ترمز هیدرولیکی پرداخت می‌شود.[4]

در شرایط تجربی، تلفات واقعی راندمان بیش از آنکه ناشی از این مصالحه هندسی باشد، حاصل اصطکاک سیال با دیواره داخلی فنجانک و پدیده مقاومت هوا است. همین حاشیه اطمینان ۱۵ درجه‌ای است که ثبت راندمان‌های بالای ۹۰ درصد را در صنعت میسر می‌سازد.[1]

مدیریت پایاب و تخلیه آب

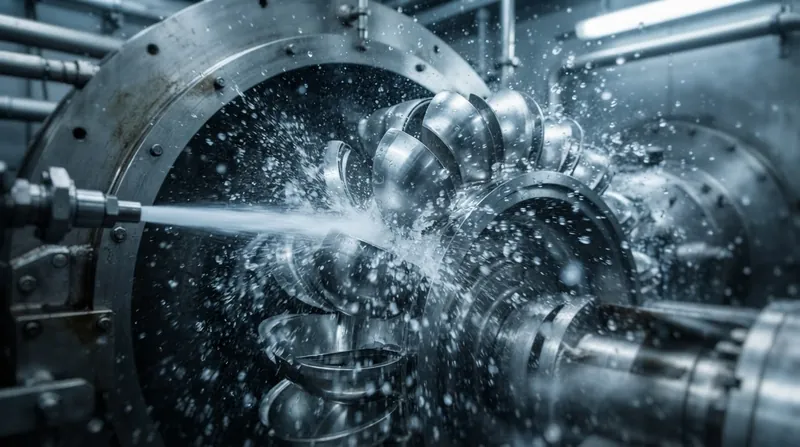

پس از آنکه آب با زاویه ۱۶۵ درجه از لبه فنجانک‌ها خارج شد، تازه نوبت به مهار جریان تخلیه می‌رسد. آب پرتاب‌شده چرخ را به صورت قطراتی پراکنده با سرعت نسبی بسیار اندک ترک می‌کند.

از دید یک ناظر بیرونی، سرعت پس‌روی آب منحرف‌شده تقریباً با سرعت پیشروی پره خنثی می‌شود. در نتیجه، آب عملاً بی‌حرکت شده و به صورت ثقلی به کانال خروجی یا پایاب زیرین سقوط می‌کند.

محفظه توربین باید به اندازه کافی وسیع باشد تا این حجم از ریزش مداوم آب را بدون بالا آمدن تراز آب تخلیه در خود جای دهد. اگر آب جمع‌شده به ارتفاع چرخ گردان برسد، نیروی پسا مقاومت سنگینی ایجاد کرده و توربین را متوقف خواهد کرد.[3]

به همین دلیل، چرخ‌های پلتون همواره بالاتر از بیشترین تراز احتمالی آب پایاب نصب می‌شوند تا قطرات فروریخته صرفاً بر اثر گرانش زمین بلافاصله از محفظه رانده شوند.

بهینه‌سازی مدرن و مدل‌سازی رایانه‌ای

اگرچه اساس هندسی زاویه ۱۶۵ درجه از اواخر قرن نوزدهم دست‌نخورده باقی مانده، اما علم مهندسی معاصر جزئیات اجرایی این سامانه را دگرگون کرده است.

امروزه طراحان از مدل‌های پیشرفته چندفازی گذرا برای ره‌گیری تک‌تک ذرات آب روی فنجانک در حال چرخش بهره می‌گیرند. این ابزارها امکان بهینه‌سازی عرض، عمق و تیغه پره را متناسب با ویژگی‌های منحصربه‌فرد هر سد فراهم می‌سازند.[3]

برای نمونه، نسبت قطر گام چرخ به قطر باریکه آب همواره بین ۱۱ تا ۱۶ مهار می‌شود تا ورود و خروج آرام سیال بدون اغتشاش تضمین گردد.[1]

پیشرفت در علم مواد نیز در این زمینه نقش‌آفرین بوده است؛ روتورهای امروزی معمولاً از آلیاژهای فولاد ضدزنگ مقاوم ریخته‌گری می‌شوند تا در برابر امواج خستگی ناشی از ضربات هزاران باره جت‌های فشار بالا در هر دقیقه تاب بیاورند.[3]

با وجود تمام این پیچیدگی‌های رایانه‌ای، شاهکار نهایی پلتون بر یک حقیقت هندسی ساده استوار مانده است: برتری مطلق توربین‌های پلتون در ارتفاع‌های بالا مدیون آن است که سازندگانش خوب می‌دانستند آب را دقیقاً در چه زاویه‌ای نباید بیش از حد چرخاند.[4]
