چرا ریزجت‌های ناشی از فروپاشی نامتقارن کاویتاسیون، استحکام تسلیم آلیاژهای دریایی را در هم می‌شکنند؟

فشاری معادل ۱٫۵ گیگاپاسکال یا حدود ۲۲۰ هزار پوند بر اینچ مربع را تصور کنید؛ این رقم درست مانند قرار دادن یک قطار باری تمام‌بار بر روی مساحت یک تمبر پستی است. با این حال، ما درباره اعماق درهم‌شکننده اقیانوس‌ها صحبت نمی‌کنیم، بلکه با رویدادی میکروسکوپی مواجهیم که در هر ثانیه هزاران بار بر روی سطح پروانه‌های دریایی رخ می‌دهد.[1][2]

هنگامی که حباب‌های بخار درون یک سیال در نزدیکی یک مرز جامد از هم می‌پاشند، به‌سادگی محو نمی‌شوند. این حباب‌ها دچار فروپاشی نامتقارن می‌شوند و باریکه‌ای میکروسکوپی از مایع پرسرعت را با شتابی بیش از ۱۰۰ متر بر ثانیه مستقیماً به سوی سطح فلز شلیک می‌کنند؛ پدیده‌ای که در فیزیک سیالات با عنوان فروپاشی نامتقارن کاویتاسیون شناخته می‌شود.[1]

این فرآیند عامل اصلی پدیده‌ای موسوم به فرسایش کاویتاسیون است؛ نیرویی ویرانگر که سخت‌ترین آلیاژهای مهندسی دریا را نیز بی‌رحمانه فرسوده می‌کند. انرژی جنبشی متمرکز در این ریزجت‌های مایع، یکپارچگی ساختاری موادی مانند فولاد ضدزنگ، تیتانیوم و برنز نیکل-آلومینیوم را به سادگی مغلوب خود می‌سازد.[3]

برای درک چرایی تسلیم آلیاژهای دریایی در برابر این هجوم، باید مرز مکانیکی موسوم به «استحکام تسلیم» را بررسی کرد. استحکام تسلیم نقطه‌ای دقیق است که ماده در آن از رفتار الاستیک و بازگشت‌پذیر دست کشیده و دچار تغییر شکل دائمی می‌شود. برای آلیاژی مقاوم مانند فولاد ضدزنگ 316L، این آستانه معمولاً بین ۲۰۰ تا ۳۰۰ مگاپاسکال قرار دارد.[1][3]

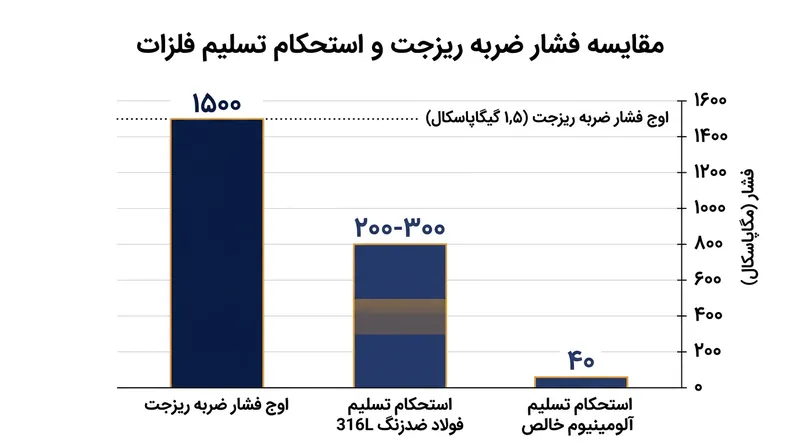

محاسبات فیزیکی این برخورد، نتیجه‌ای گریزناپذیر را رقم می‌زنند. هنگامی که یک ریزجت مایع با فشار موضعی ۱٫۵ گیگاپاسکال به فلز برخورد می‌کند، نیرویی پنج تا هفت برابر بیشتر از استحکام تسلیم فولاد اعمال می‌کند. فلز در چنین شرایطی هیچ ظرفیتی برای جذب الاستیک این ضربه نخواهد داشت.[1][3]

در نتیجه، آلیاژ بلافاصله پس از برخورد تسلیم شده و دچار تغییر شکل موم‌سان (پلاستیک) در مقیاس میکروسکوپی می‌شود. فلز ناچار است این انرژی جنبشی عظیم را با تغییر ساختار شبکه بلوری خود جذب کند. همین ضربه اولیه دهانه‌ای میکروسکوپی بر جای می‌گذارد و زمینه را برای تخریب کامل سازه فراهم می‌سازد.[3]

سازوکار فروپاشی درون‌ریز

کاویتاسیون زمانی آغاز می‌شود که فشار موضعی در یک سیال جاری به کمتر از فشار بخار آن افت کند. این افت ناگهانی سبب جوشش خودبه‌خودی مایع و تشکیل حباب‌های بخار می‌شود؛ پدیده‌ای که عمدتاً در مقطع باریک‌شده (لنای باریک‌شدگی) شیرهای کنترل یا لبه فرار پروانه‌های تندپیچ مشاهده می‌گردد.[2]

با حرکت سیال به سوی ناحیه پرفشارتر، بخار دیگر پایدار نمی‌ماند. در یک سیال آزاد و نامحدود، این حباب‌ها به صورت متقارن فرومی‌پاشند و یک موج ضربه‌ای کروی به بیرون می‌فرستند. اما اگر این فروپاشی در نزدیکی یک مرز جامد رخ دهد، دینامیک سیال به شکلی چشمگیر دگرگون می‌شود.[1][2]

بخشی از حباب که دورتر از دیواره قرار دارد، با سرعتی بیشتر از بخش مماس بر دیواره فشرده می‌شود. این درون‌پاشی ناهمگون، انرژی جنبشی حباب را به جتی پرفشار، دقیق و مافوق صوت از مایع تبدیل می‌کند. این ریزجت مرکز حباب در حال فروپاشی را شکافته و مستقیماً به سطح فلزی مجاور می‌کوبد.[1]

مساحت ناحیه اصابت شاید میکروسکوپی باشد، اما تراکم نیرو مطلق و بی‌رحمانه است. در میکروثانیه‌های پایانی فروپاشی، شرایط موضعی به حد نهایت می‌رسد؛ دما در داخل حفره در حال فروپاشی می‌تواند لحظه‌ای تا ۵۰۰۰ کلوین جهش کند، در حالی که موج فشار حاصل، تنش مکانیکی را دوچندان می‌کند.[1][2]

پژوهشگران برای مدل‌سازی و پیش‌بینی این خشونت میکروسکوپی، از روش‌های محاسباتی چندمقیاسی اویلری-لاگرانژی بهره می‌گیرند. این مدل‌های پیشرفته عددی، جریان کلان مایع را با استفاده از دستگاه اویلری ردیابی کرده و هم‌زمان چرخه حیات حباب‌های مجزای بخار را از طریق رهگیری لاگرانژی محاسبه می‌کنند.[1]

متخصصان دینامیک سیالات با پیوند زدن این دو مقیاس، می‌توانند دقیقاً مشخص کنند که حباب در چه نقطه‌ای شکل می‌گیرد، چه ابعادی می‌یابد و محل فروپاشی دقیق آن کجا خواهد بود. شبیه‌سازی‌ها ثابت می‌کنند که فروپاشی نامتقارن واکنشی کاملاً قانون‌مند به شیب فشاری حاصل از حضور مرز جامد است.[1]

این شبیه‌سازی‌ها نشان می‌دهند که با کوچک شدن حجم حباب، شتاب مایعی که برای پر کردن این خلاء هجوم می‌آورد به شکلی نمایی افزایش می‌یابد. دیواره صلب از یک سو مسیر جریان را مسدود می‌کند و سیال طرف مقابل را وامی‌دارد تا مانند سوزنی از مرکز حباب عبور کرده و ریزجت را پدید آورد.[1]

مرزهای توان متالورژی

متالورژیست‌ها برای ارزیابی مواد در این محیط‌های دشوار، مقاومت فرسایشی را با شاخص عمق متوسط نفوذ فرسایش در طول زمان اندازه می‌گیرند. فولادهای ضدزنگ آستنیتی که حاوی مقادیر بالایی کروم و نیکل هستند، از گزینه‌های متداول این آزمون‌ها به شمار می‌روند؛ چرا که انرژی نقص انباشتگی پایینی دارند و می‌توانند بخشی از انرژی ضربه را تلف کنند.[3]

این فلزات چنین قابلیتی را با تغییر فاز ساختار بلوری خود از آستنیت به مارتنزیت تحت تنش شدید به دست می‌آورند. با این وجود، حتی چنین سد دفاعی تغییر فازی نیز سرانجام مغلوب می‌گردد. روند فرسایش کاویتاسیون صرف‌نظر از نوع آلیاژ به کار رفته، همواره سه مرحله متمایز را پشت سر می‌گذارد.[3]

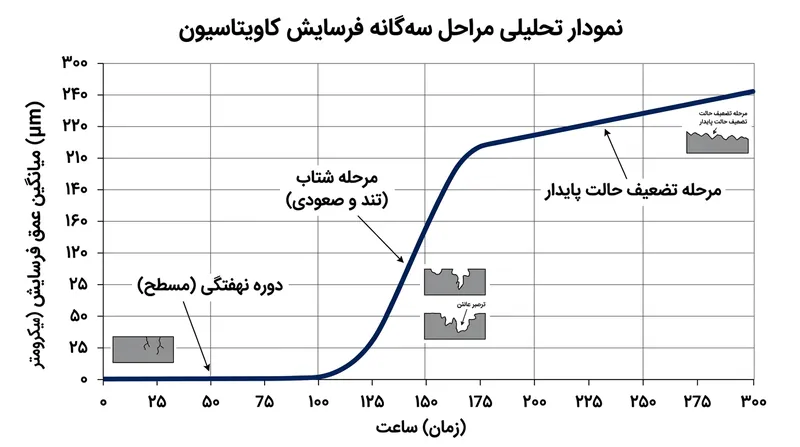

گام نخست، دوره نهفتگی است؛ مرحله‌ای که در آن ریزجت‌ها بر سطح می‌کوبند و موجب تغییر شکل موم‌سان و ریزترک‌های ساختاری می‌شوند. نکته اینجاست که در این مقطع هنوز هیچ‌گونه کاهش جرمی در فلز رخ نمی‌دهد. درازای این دوره نهفتگی پیوندی مستقیم با استحکام تسلیم و سختی ماده دارد.[3]

سطحی از آلومینیوم خالص با استحکام تسلیم تقریبی ۴۰ مگاپاسکال، تقریباً بی هیچ درنگی از دوره نهفتگی عبور می‌کند. در مقابل، یک فولاد پرمقاومت مارایجینگ ممکن است ساعت‌ها زیر ضربات مقاومت کند پیش از آنکه نخستین ذره میکروسکوپی از شبکه بلوری آن کنده شود.[3]

به محض شکسته شدن یکپارچگی سطح، فرآیند وارد مرحله شتاب می‌شود. دهانه‌ها و گودال‌های اولیه بر جای مانده از ریزجت‌ها جریان یکدست سیال را برهم زده و گردابه‌های موضعی پدید می‌آورند؛ گردابه‌هایی که خود زایشگر حباب‌های کاویتاسیون بیشتر شده و آسیب را به صورت تصاعدی افزایش می‌دهند.[2][3]

در این هنگام، ریزجت‌ها به لبه‌های دندانه‌دار و سست گودال‌های پیشین کوبیده شده و قطعات بزرگ‌تری از فلز را جدا می‌کنند. در پایان، فرسایش به مرحله تضعیف یا حالت پایدار می‌رسد؛ جایی که سطح چنان دچار حفره‌زایی عمیق شده که لایه‌ای از سیال ساکن درون این بافت اسفنجی به دام می‌افتد.[3]

این مایع به دام افتاده مانند یک بالشتک ضربه‌گیر عمل می‌کند و شدت اصابت ریزجت‌های پسین را کاسته و نرخ کاهش جرم را تثبیت می‌نماید. با این حال، هنگامی که قطعه به این مرحله می‌رسد، یکپارچگی سازه‌ای آن به کلی از دست رفته و تعویض فوری آن اجتناب‌ناپذیر است.[3]

نقش تعیین‌کننده فاصله بی‌بعد

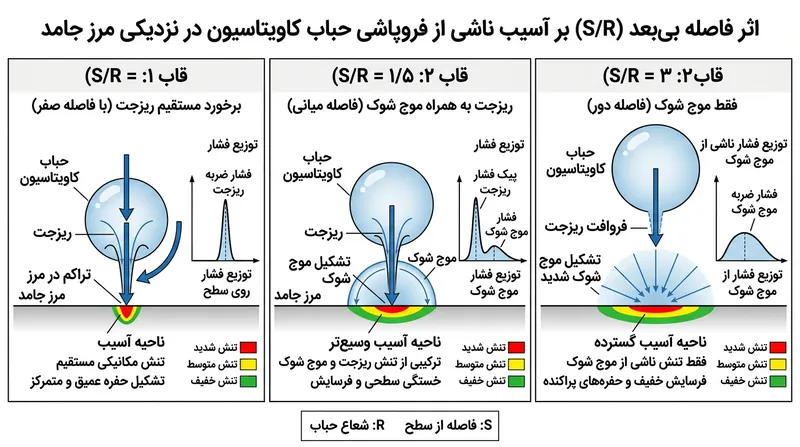

سازوکار دقیق انتقال انرژی همواره موضوع بحث‌های داغ میان فیزیک‌دانان بوده است. سهم آسیب‌رسانی ریزجت در برابر موج شوک، کاملاً به فاصله بی‌بعد یا نسبت فاصله وابسته است؛ یعنی نسبت فاصله مرکز حباب تا دیواره به بیشینه شعاع حباب.[1]

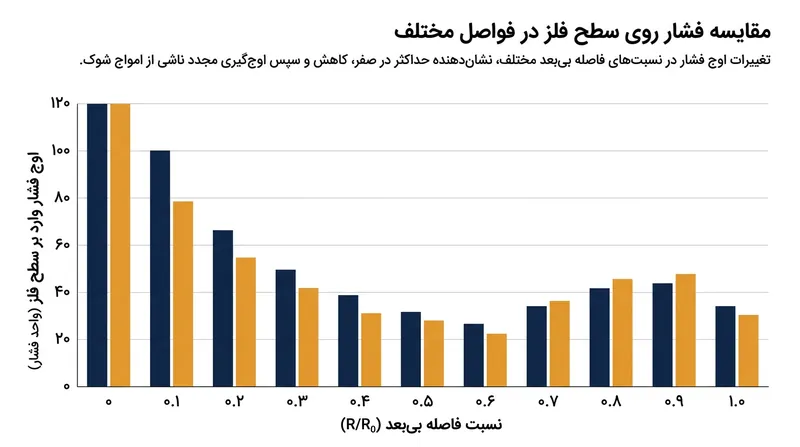

هنگامی که این نسبت نزدیک به صفر باشد، حباب تقریباً به دیواره چسبیده است. در این حالت، ریزجت بیشینه انرژی جنبشی خود را مستقیماً بر شبکه آلیاژ وارد می‌کند؛ زیرا اصابت پیش از تکمیل فروپاشی صورت می‌گیرد و اوج فشار موضعی را به اوج می‌رساند.[1]

موج ضربه‌ای موسوم به چکش آبی نیز درست بر سطح فلز پدید می‌آید و تنش‌ها را تشدید می‌کند. اما زمانی که فاصله بی‌بعد به بازه ۰٫۳ تا ۰٫۶ افزایش می‌یابد، ریزجت ناگزیر است پیش از رسیدن به فلز از لایه‌ای نازک از سیال گذر کند.[1]

این لایه میانجی مانند یک ضربه‌گیر بخشی از انرژی جنبشی را پخش کرده و مساحت برخورد را می‌گستراند؛ در نتیجه اوج فشار وارد بر سطح افت شدیدی پیدا می‌کند. با این حال، حباب‌هایی که در این فواصل میانی فرومی‌پاشند، امواج شوک بسیار سهمگین و فاقد بالشتکی پدید می‌آورند.[1]

اگرچه ضربه مستقیم ریزجت ضعیف‌تر می‌شود، اما موج ضربه‌ای کروی در سیال پیش رفته و سطح را می‌کوبد. مدل‌های محاسباتی نشان می‌دهند که این امواج شوک قادرند ترک‌های ناشی از تنش را عمیق‌تر از خود ریزجت به عمق زمینه ماده برانند و خستگی زیرسطحی را شتاب بخشند.[1]

مهندسی در برابر پدیده‌ای اجتناب‌ناپذیر

از آنجا که هیچ ماده شناخته‌شده‌ای تاب تحمل پالس‌های فشاری مکرر در مقیاس گیگاپاسکال را ندارد، مهندسان باید سامانه را طوری طراحی کنند که نقطه رخداد کاویتاسیون جابجا شود؛ اتکا به مقاومت متالورژیکی به تنهایی ناممکن است. در شیرهای صنعتی، این هدف با طراحی مجراهای ویژه‌ای محقق می‌شود که حباب‌های رو به زوال را به میانه جریان سیال هدایت می‌کنند.[2]

این کار موجب می‌شود درون‌پاشی‌ها با فاصله‌ای ایمن از دیواره‌های فلزی صورت پذیرد. رویکرد دیگر، تزریق حباب‌های گاز تراکم‌ناپذیر به جریان سیال است؛ حباب‌هایی که مانند کمک‌فنرهایی میکروسکوپی در بستر مایع عمل کرده و هنگام متلاشی شدن حباب کاویتاسیون مجاور، به نرمی فشرده می‌شوند.[2]

این انقباض، مسیر ریزجت را مختل کرده و انرژی جنبشی آن را پیش از برخورد با بدنه مستهلک می‌سازد. در پروانه‌های دریایی، طراحان از پروفیل‌های پیشرفته هیدرودینامیکی برای کاستن از همان افت فشار اولیه‌ای بهره می‌گیرند که مایع را بخار می‌کند.[2]

طراحان با بهینه‌سازی دقیق انحنا، زاویه گام و انحراف پره‌ها، می‌توانند فشار موضعی را در گستره وسیع‌تری از سرعت‌ها بالاتر از مرز بخار نگه دارند. این راهبرد حجم کل حباب‌های بخار تولید شده در شرایط استاندارد کاری را به حداقل می‌رساند.[2]

عملیات سطحی نیز حربه‌ای برای افزایش عمر قطعات در نقاط پربرخورد است. پاشش سوخت اکسیژن با سرعت بالا (HVOF) می‌تواند پوششی از کاربید تنگستن روی پروانه بنشاند و سختی سطح را به مقادیر فوق‌العاده‌ای برساند. اگرچه این اقدام ریزجت‌ها را متوقف نمی‌کند، اما دوره نهفتگی را به مراتب طولانی‌تر می‌سازد.[3]

علیرغم تدابیر پیچیده، کاویتاسیون همچنان واقعیتی گریزناپذیر در مکانیک سیالات پرسرعت است. تقویم تعمیرات شناورهای جنگی، توربین‌های برق‌آبی و سامانه‌های پمپاژ صنعتی تا حد زیادی بر اساس نرخ همین فرسایش تنظیم می‌شود. ریزجت مایع همچنان یکی از قوی‌ترین نیروهای مخرب در مهندسی معاصر باقی مانده است.[2][3]

از آنجا که پژوهش‌ها در زمینه فرسایش کاویتاسیون متکی بر مدل‌سازی‌های عددی و آزمون‌های متالورژیکی آزمایشگاهی است، ادبیات مرجع منحصراً بر پایه داده‌های کمّی بنا شده است. از همین رو، هیچ‌کدام از طراحان این مدل‌ها نقل‌قول یا ارزیابی کلامی مستقیمی پیرامون دستاوردهای خود ارائه نکرده‌اند.[4]
