فراتر از ۱۶ میلی‌متر: چگونه جریان همرفتی دستاوردهای پنجره دو‌جداره را بر باد می‌دهد

معماران، سازندگان و تولیدکنندگان پنجره هنگام تعیین ضخامت محفظه میانی در شیشه‌های عایق دوجداره با یک مرز فیزیکی تغییرناپذیر روبه‌رو هستند. آن‌ها در مرحله طراحی، فاصله دقیق میلی‌متری میان لایه‌های شیشه را با هدف دستیابی به بالاترین مقاومت حرارتی دیکته می‌کنند. با این حال، افزایش این فاصله برای دست یافتن به عایق‌بندی بهتر، خیلی زود به دیواری سخت از قوانین ترمودینامیک برخورد می‌کند.

این فرض که پنجره ضخیم‌تر ذاتاً عایق بهتری است، یکی از رایج‌ترین خطاهای محاسباتی در طراحی ساختمان به شمار می‌رود. اگرچه افزایش فاصله بین دو شیشه، مسافتی را که گرما باید طی کند بیشتر می‌کند، اما هم‌زمان ماهیت و رفتار گاز محبوس میان آن‌ها را دگرگون می‌سازد. در علم فیزیک، انتقال حرارت نشان می‌دهد که اختصاص فضای بیشتر در نهایت به یک نقطه ضعف تمام‌عیار تبدیل خواهد شد.

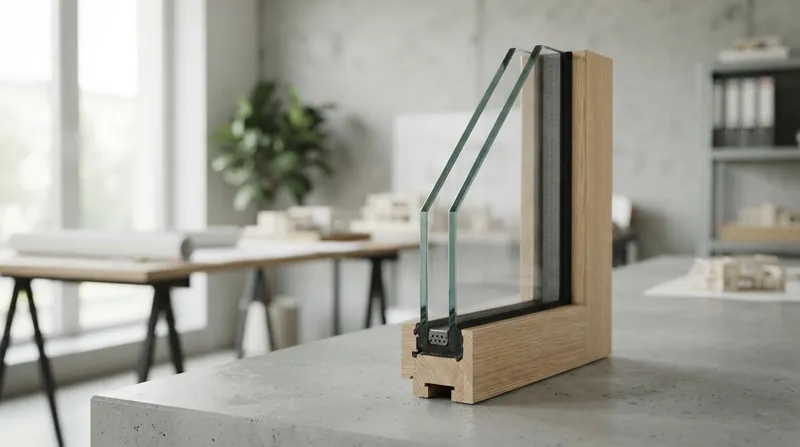

در یک پنجره دوجداره استاندارد، محفظه درزگیری‌شده با گازی نظیر آرگون یا هوای خشک پر می‌شود. این گاز همانند یک سد ساکن عمل می‌کند و در برابر رسانش مستقیم انرژی حرارتی از شیشه گرم داخلی به شیشه سرد بیرونی مقاومت نشان می‌دهد. تا زمانی که این گاز کاملاً بی‌حرکت و ساکن باقی بماند، هرچه فاصله بیشتر باشد، رسانش حرارتی کمتر خواهد بود.

آستانه آغاز همرفت

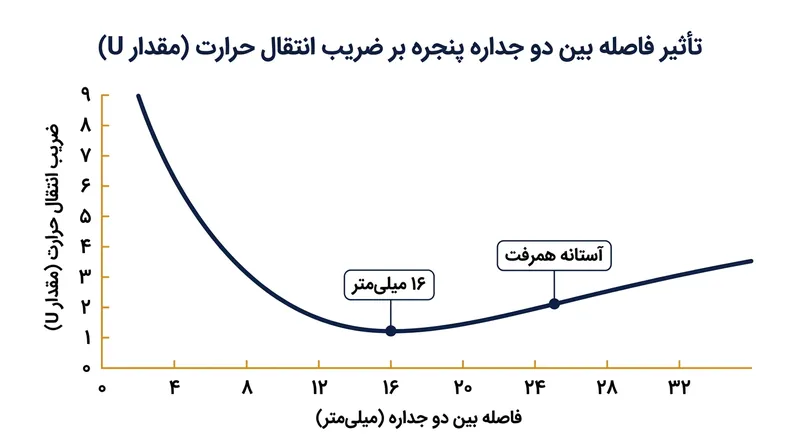

روند بهبود عایق‌بندی با افزایش فاصله شیشه‌ها به شکلی خطی ادامه می‌یابد، اما این روند تنها تا یک حد ریاضی مشخص پایدار است. برای واحدهای پرشده با گاز آرگون، این آستانه دقیقاً روی ۱۶ میلی‌متر قرار دارد. فراتر از این فاصله مشخص، روند افت ضریب انتقال حرارت متوقف شده و پنجره عملاً عملکرد ضعیف‌تری نسبت به قبل نشان می‌دهد.[1][3]

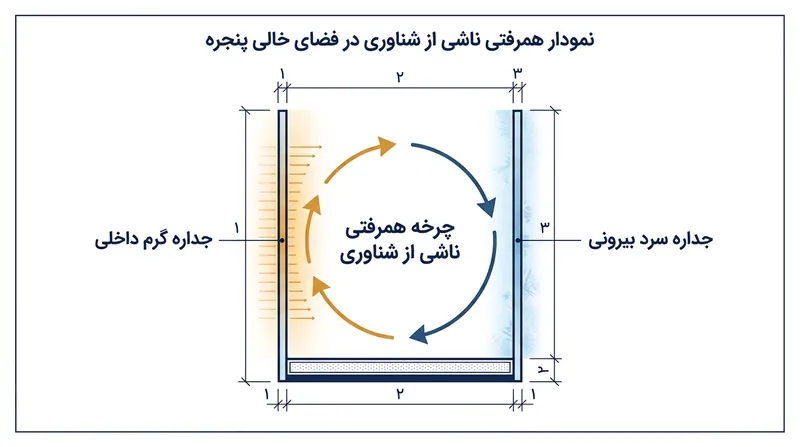

دلیل این برگشت معکوس، جابه‌جایی اساسی در سازوکار اصلی انتقال حرارت است. هنگامی که فاصله از ۱۶ میلی‌متر فراتر می‌رود، گاز داخل محفظه فضای فیزیکی کافی برای آغاز گردش پیدا می‌کند. با شکسته‌شدن این سد ساکن، جریان همرفتی بر پایه پدیده شناوری کل فضای میان دو شیشه را تحت تسلط خود درمی‌آورد.

سازوکار این سامانه آب‌وهوایی مینیاتوری در دل پنجره، تماماً توسط اختلاف دما هدایت می‌شود. لایه گازی که مستقیماً در مجاورت شیشه داخلی و گرم قرار دارد گرم شده، منبسط می‌گردد و چگالی آن کاهش می‌یابد. این گاز سبک‌شده و شناور، به شکلی طبیعی به سوی بخش بالایی پنجره عایق حرکت می‌کند.

به طور هم‌زمان، گازی که با شیشه سرد بیرونی در تماس است حرارت خود را از دست می‌دهد، چگال‌تر می‌شود و به سمت پایین فرومی‌نشیند. پیوند خوردن این دو حرکت عمودی ناهمسو، یک چرخه گردشی مداوم ایجاد می‌کند. گاز شناور انرژی حرارتی را مستقیماً از میان فضای خالی جابه‌جا کرده و مقاومت ناشی از رسانش را بی‌اثر می‌سازد.

جهش در عدد ناسلت

مهندسان این دگرگونی را با عدد بدون بعد ناسلت می‌سنجند که نسبت انتقال حرارت همرفتی به رسانشی را بیان می‌کند. در فواصل باریک که گاز محبوس ساکن می‌ماند، عدد ناسلت زیر یک باقی می‌ماند. در این بازه، مقاومت حرارتی دقیقاً به موازات افزایش ضخامت محفظه گاز ارتقا پیدا می‌کند.[2]

به محض اینکه فاصله در پنجره‌های حاوی آرگون از مرز ۱۶ میلی‌متر عبور کند، عدد ناسلت به بالای یک صعود می‌کند. این تغییر ریاضیاتی ثابت می‌کند که پدیده همرفت به پیشران اصلی اتلاف حرارت تبدیل شده است. جریان‌های چرخشی پیوسته گرما را از جداره داخلی مکیده و آن را روی سطح جداره سرد بیرونی تخلیه می‌کنند.[2]

پیامد حرارتی این پدیده کاملاً ملموس و بلافاصله است. یک محفظه ۲۰ میلی‌متری گاز آرگون عملاً کارایی ضعیف‌تری نسبت به محفظه ۱۶ میلی‌متری دارد و ضریب انتقال حرارت یا مقدار U بالاتری به جا می‌گذارد. آن چهار میلی‌متر فضای اضافه، تنها بزرگراهی عریض‌تر برای شتاب گرفتن چرخه همرفتی فراهم ساخته است.[1]

یک گزارش تحلیلی در حوزه ترمودینامیک پنجره‌ها این پدیده را روشن می‌کند: «اگر فاصله هوایی میان دو جداره بیش از اندازه عریض باشد، سلول‌های همرفتی ناشی از شناوری در درون آن شکل می‌گیرند. هوای گرم کنار شیشه داخلی صعود می‌کند، هوای سرد مجاور شیشه بیرونی فرومی‌نشیند و جریان‌های گردشی شدیدی پدید می‌آید که انتقال حرارت را به طرزی چشمگیر بالا می‌برد.»[6]

چگالی گاز و ابعاد فاصله

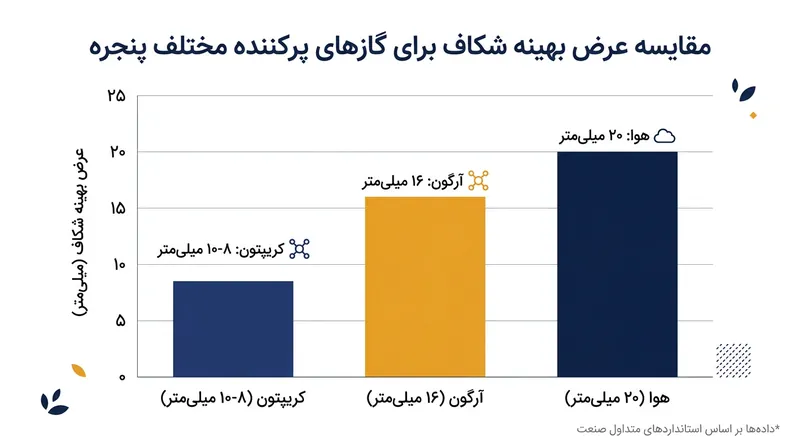

نقطه‌ای که در آن همرفت جایگزین رسانش می‌شود، مستقیماً به چگالی گاز پرکننده بستگی دارد. آرگون حدود ۴۸ درصد از هوای جوی چگال‌تر است و همین وزن بیشتر سبب می‌شود تا در برابر آغاز حرکت گردشی مقاومت کند. این چگالی بالا به محفظه‌های آرگون اجازه می‌دهد تا قبل از فعال شدن جریان همرفتی، ضخامت خود را تا ۱۶ میلی‌متر افزایش دهند.[4][5]

هوای خشک معمولی به دلیل سبکی، در فواصل کمی باریک‌تر شروع به گردش می‌کند و در عین حال رسانایی حرارتی اولیه بالاتری هم دارد. در مقابل، گاز کریپتون به مراتب چگال‌تر از آرگون است. یک واحد پرشده از گاز کریپتون بسیار سریع‌تر به آستانه همرفتی خود می‌رسد؛ آستانه‌ای که معمولاً بین ۸ تا ۱۰ میلی‌متر است.

از همین رو، تولیدکنندگان ناچارند ضخامت محفظه را با نوع گاز مصرفی به دقت همگام سازند. انتخاب یک فاصله ۱۶ میلی‌متری برای پنجره‌ای حاوی گاز کریپتون یک خطای پرهزینه است، چرا که این گاز سنگین در آن فضا به آسانی جریان می‌یابد و خواص عایق‌بندی فوق‌العاده خود را هدر می‌دهد. هندسه محفظه باید در خدمت مکانیک سیالات باشد.

اسپیسر یا نوار فاصله‌انداز در فرایند تولید، تعیین‌کننده این اندازه حیاتی است. این نوار باریک پیرامونی که معمولاً از آلومینیوم یا کامپوزیت‌های عایق حرارتی ساخته می‌شود، جداره‌ها را در فاصله‌ای کاملاً مشخص نگه می‌دارد. به محض این که واحد با بوتیل و چسب‌های پلی‌سولفاید پلمب شود، دینامیک داخلی سیستم برای چندین دهه قفل می‌گردد.

تاثیر عملی بر مقدار U

عملکرد حرارتی این پنجره‌ها بر اساس مقدار U سنجیده می‌شود که نشان‌دهنده نرخ اتلاف گرما به ازای هر متر مربع در ثانیه است. یک محفظه ۱۶ میلی‌متری آرگون با پوشش کم‌گسیل، به مقدار U تقریبی ۱٫۱۰ وات بر متر مربع کلوین در مرکز شیشه دست می‌یابد؛ عددی که حد نهایی کارایی در پنجره‌های دوجداره است.[1]

افزایش این فاصله به ۲۰ میلی‌متر، مقدار U را به ۱٫۱۳ وات بر متر مربع کلوین می‌رساند. هرچند شاید روی کاغذ تفاوت اندک به نظر برسد، اما در واقع کاهشی دائمی و ساختاری در بازده پنجره به شمار می‌آید. خریدار برای پنجره‌ای ضخیم‌تر پول بیشتری می‌پردازد، در حالی که در عمل گرمای بیشتری تلف می‌شود.[1]

دمای خود سطح شیشه نیز با شروع جریان همرفتی دچار افت می‌شود. هنگامی که گاز در حال گردش در راستای شیشه سرد بیرونی رو به پایین حرکت می‌کند، در کف محفظه به کمترین دمای خود می‌رسد. سپس این گاز یخ‌زده درست از روی بخش پایینی جداره داخلی شیشه عبور می‌کند.

این افت دمای متمرکز، شیب حرارتی چشمگیری را روی سطح شیشه داخلی رقم می‌زند. لبه پایینی به مراتب سردتر از مرکز شیشه می‌شود و همین امر خطر میعان و تعریق بخار آب را در ماه‌های زمستان تشدید می‌کند. چرخه همرفتی در عمل پایه پنجره را به یک سامانه سردکننده ناخواسته تبدیل می‌سازد.

عبور از بن‌بست دوجداره

از آنجا که مرز ۱۶ میلی‌متر برای آرگون یک حد فیزیکی قطعی است، سازندگان هرگز نمی‌توانند تنها با دو جداره به استانداردهای سخت‌گیرانه خانه غیرفعال دست یابند. برای رساندن مقدار U به کمتر از ۰٫۸۰ وات بر متر مربع کلوین، صنعت ناچار است ساختار معماری پنجره را دگرگون کند.

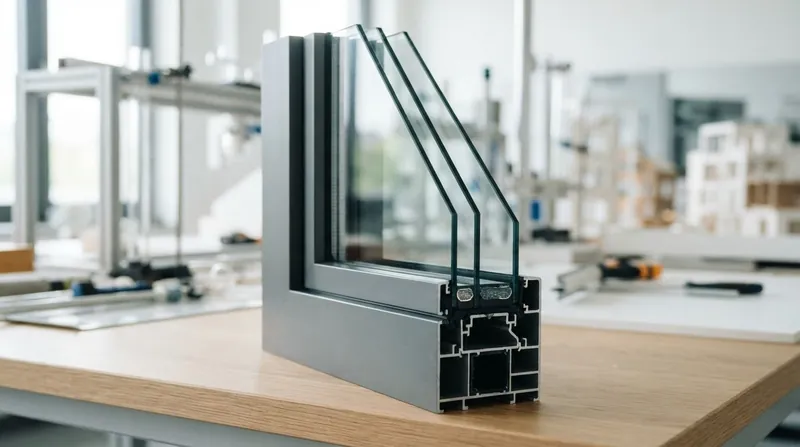

پذیرفته‌شده‌ترین راهکار در این زمینه، استفاده از شیشه‌های سه‌جداره است که لایه سومی از شیشه را به ساختار اضافه می‌کند. این تدبیر، یک فضای عریض و پرخطر را به دو محفظه باریک‌تر و بهینه تقسیم می‌نماید. هر یک از این دو محفظه را می‌توان با آرگون پر کرد و به سلامت زیر آستانه ۱۶ میلی‌متری همرفت نگه داشت.[3]

پنجره سه‌جداره با به‌کارگیری دو محفظه مجزای ۱۶ میلی‌متری، سد رسانشی را بدون تحریک جریان همرفتی دو برابر می‌کند. شیشه میانی به عنوان یک بافل فیزیکی عمل کرده و از شکل‌گیری یک چرخه همرفتی بزرگ و یکپارچه در تمام عمق پنجره جلوگیری به عمل می‌آورد.

رویکرد نوظهور دیگر، شیشه‌های عایق خلاء است که گاز را به کلی از ساختار حذف می‌کنند. با ایجاد خلاء میان دو جداره شیشه که توسط پایه‌های نگه‌دارنده میکروسکوپی جدا شده‌اند، فاصله‌ای در حد تنها ۰٫۲ میلی‌متر به دست می‌آید. بدون حضور مولکول‌های گاز، دیگر رسانش و همرفتی برای انتقال حرارت وجود نخواهد داشت.

شیشه‌های خلاء می‌توانند به مقادیر U فوق‌العاده‌ای در حد ۰٫۴۰ وات بر متر مربع کلوین در ضخامتی حتی کمتر از شیشه‌های تک‌جداره معمولی برسند. با این وجود، پیچیدگی فنی تولید و هزینه نگه‌داری پیوسته خلاء طی چند دهه، این محصول را کماکان در رده بازارهای لوکس و گران‌قیمت نگه داشته است.

اجماع مهندسی پنجره

برای بخش عمده ساخت‌وسازهای مسکونی و تجاری، پنجره دوجداره ۱۶ میلی‌متری پرشده با آرگون همچنان بهینه‌ترین گزینه از نظر هزینه و بازدهی است. این اندازه دقیقاً نقطه تلاقی کارایی اقتصادی مصالح با قوانین مکانیک سیالات است؛ طرحی که سراسر بر اساس رفتار گاز محبوس شکل گرفته است.

درک عمیق این محدودیت، مانع از افراط در محاسبات طراحی و تحمیل هزینه‌های بی‌دلیل می‌شود. معمارانی که با این تصور واهی که «هر چه ضخیم‌تر، بهتر» اصرار بر تعبیه محفظه‌های ۲۵ میلی‌متری دارند، در واقع مشغول تخریب پوسته حرارتی ساختمان خود هستند. ترمودینامیک به دقت احترام می‌گذارد، نه به بزرگی بی‌رویه فضا.

در نهایت، کارایی یک شیشه عایق وابسته به ساکن نگه‌داشتن گازی است که در میان لایه‌ها پنهان شده است. به محض اینکه محفظه فضای کافی برای خزش گاز را فراهم کند، پنجره از یک عایق خاموش و استاتیک به یک موتور انتقال حرارت فعال تغییر چهره می‌دهد.

رابطه بین پهنای محفظه و ضریب انتقال حرارت، همچنان اصل بنیادین مهندسی مدرن در و پنجره به حساب می‌آید. هر میلی‌متری که به نمای مقطع پنجره اضافه می‌شود باید بر اساس عدد ناسلت گاز درون آن توجیه فنی داشته باشد. هیچ راهی برای گریز از واقعیت ترمودینامیکی چگالی سیالات وجود ندارد.

همگام با سخت‌گیرانه‌تر شدن مقررات مصرف انرژی در دنیا، فشار برای کاهش کمترین کسرهای اتلاف انرژی تشدید شده است. با این حال، سد ۱۶ میلی‌متری آرگون استوار باقی مانده و صنعت را ناچار ساخته تا به جای قطورتر کردن بیهوده فضا، روی ارتقای پوشش‌های کم‌گسیل و اسپیسرهای لبه‌گرم سرمایه‌گذاری کند.

چرخه نامرئی همرفت درون پنجره‌ای که ابعاد نامناسبی دارد، یادآور محدودیت‌های تسلیم‌ناپذیر طبیعت است. بهره‌وری واقعی در حوزه انرژی در گرو کار کردن در چارچوب محدودیت‌های فیزیکی مواد است؛ درکی سنجیده از اینکه چه زمانی یک سد محافظتی به یک پل اتلاف حرارت بدل می‌شود.
