دیوارهای نامرئی موتورهای دریایی؛ چرا غول‌های اقیانوس‌پیمای دو زمانه به یاتاقان سرسیلندر کراس‌هد متکی هستند؟

در عمق موتورخانه کشتی کانتینری «اما مرسک» (Emma Mærsk)، نزدیک به ۳۰ هزار لیتر روغن روان‌کار تمیز و پالایش‌شده در محفظه میل‌لنگ یک موتور دیزل کم‌دور عظیم جریان دارد. این مایع حیاتی وظیفه شست‌وشو و روان‌کاری پیوسته یاتاقان‌های اصلی و میل‌لنگ را برعهده دارد تا اطمینان حاصل شود این هیولای ۱۴ سیلندر با دور آرام ۱۰۰ دور بر دقیقه بدون اصطکاک ویرانگر به چرخش خود ادامه می‌دهد.

با این حال، تنها چند متر بالاتر از این مخزن تمیز روغن، واکنشی شیمیایی، خشن و شدیداً سمی به‌طور پیوسته رخ می‌دهد. این غول مکانیکی از سوخت سنگین مازوت (نفت کوره) تغذیه می‌کند؛ پسماندی پالایشگاهی و غلیظ که حتی با وجود قوانین سفت‌وسخت زیست‌محیطی مدرن، هنوز تا ۰٫۵۰ درصد گوگرد در خود دارد.[1]

احتراق این سوخت مقادیر زیادی اکسید گوگرد آزاد می‌کند که در ترکیب با بخار آب به اسید سولفوریک شدیداً خورنده بدل می‌شود. افزون بر این اسید، فرآیند احتراق ذرات سخت و ساینده دوده تولید می‌کند که بر روی سطوح صیقلی فلزات نقشی مشابه سمباده مایع را ایفا می‌کنند.

اگر این ضایعات اسیدی و ساینده راهی به محفظه میل‌لنگ بیابند، فاجعه‌ای صنعتی رخ خواهد داد؛ اسید در زمانی کوتاه فلز بابیت نرم در یاتاقان‌های اصلی را می‌خورد و حل می‌کند، در حالی که ذرات برنده دوده، ژورنال‌های میل‌لنگ را چنان می‌خراشند که کارایی آنها بازگشت‌ناپذیر خواهد بود.

این چالش مهندسی سازش‌ناپذیر است: اتاقک احتراق باید به‌طور کامل از محفظه میل‌لنگ جداسازی شود تا از فروپاشی مکانیکی موتور پیشگیری گردد. چاره‌ای که ساخت این موتورهای سر به فلک کشیده را مقدور کرده، یک اتصال مکانیکی ویژه موسوم به «یاتاقان کراس‌هد» (Crosshead Bearing) است.[1]

نقطه ضعف پیستون‌های ترانک

برای درک علت ضرورت کراس‌هد، ابتدا باید دید چرا موتورهای معمولی در چنین ابعادی با شکست مواجه می‌شوند. در موتور استاندارد یک خودروی سواری یا کامیون، پیستون از طریق یک پین مچی (گژنپین) مستقیماً به شاتون متصل شده است.[2]

این معماری متداول «پیستون ترانک» (Trunk Piston) نام دارد. با چرخش میل‌لنگ، شاتون به چپ و راست نوسان می‌کند و همین امر باعث می‌شود پیستون در هر کورس کاری اندکی کج شده و تنش جانبی قابل‌توجهی به دیواره سیلندر وارد آورد.

مهم‌تر از آن، بخش تحتانی یک پیستون ترانک کاملاً به سمت فضای میل‌لنگ باز است. همان روغنی که به میل‌لنگ پاشیده می‌شود، به دیواره سیلندرها نیز می‌رسد تا رینگ‌های متحرک پیستون را روغن‌کاری کند.[2]

در پژوهشی که سال ۲۰۲۳ در نشریه مهندسی و فناوری دریایی منتشر شد، آمده است: «در موتورهای پیستون ترانک، نشت گازهای احتراق از کنار رینگ‌های پیستون امری اجتناب‌ناپذیر است و این گازها مستقیماً به محفظه میل‌لنگ می‌رسند؛ وضعیتی که در موتورهای گازوئیل‌سوز تصفیه‌شده، با تعویض مرتب روغن قابل‌مدیریت است».

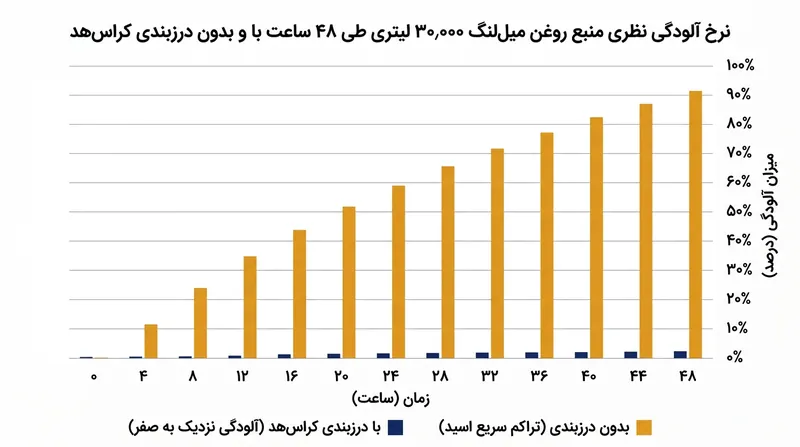

اما در یک موتور دریایی با دهانه سیلندر ۹۶۰ میلی‌متری که مازوت اسیدی می‌سوزاند، چنین چیدمانی حکم نابودی موتور را دارد. حجم عظیم گازهای اسیدی نشت‌یافته می‌تواند ظرف چند روز کل ذخیره قلیایی موجود در مخزن ۳۰ هزار لیتری روغن را بی‌اثر و خنثی کند.[2]

چاره کار با کراس‌هد

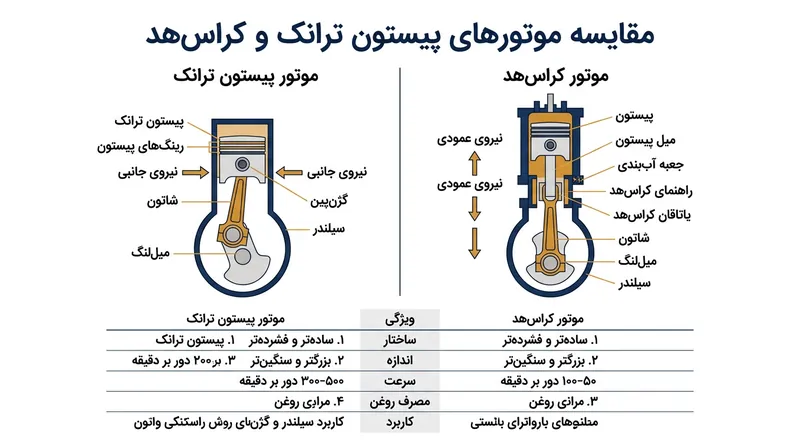

موتورهای کراس‌هد این اتصال مستقیم را یک‌باره کنار می‌گذارند. مهندسان به جای اتصال شاتون به پیستون، یک ستون فولادی صلب و کاملاً مستقیم به نام میل پیستون (Piston Rod) را به زیر پیستون پیچ می‌کنند.[1]

این میل پیستون تنها در راستای کاملاً عمودی بالا و پایین می‌رود و از میان یک صفحه فلزی ضخیم عبور می‌کند؛ صفحه‌ای که کف سیلندر و در واقع سقف محفظه میل‌لنگ به شمار می‌رود. درست در مرکز این صفحه، قطعه‌ای استراتژیک به نام کاسه‌نمد یا جعبه آب‌بندی (Stuffing Box) قرار دارد.

جعبه آب‌بندی مجموعه‌ای بسیار دقیق از رینگ‌های پاک‌کننده برنجی و چدنی است که دور میل پیستون متحرک را محکم در بر گرفته‌اند. این بخش همانند سدی نفوذناپذیر، روغن کثیف و دوده را هنگام پایین رفتن میل پیستون می‌تراشد و در مسیر بازگشت به بالا نیز مانع نشت روغن تمیز میل‌لنگ به سیلندر می‌شود.[1]

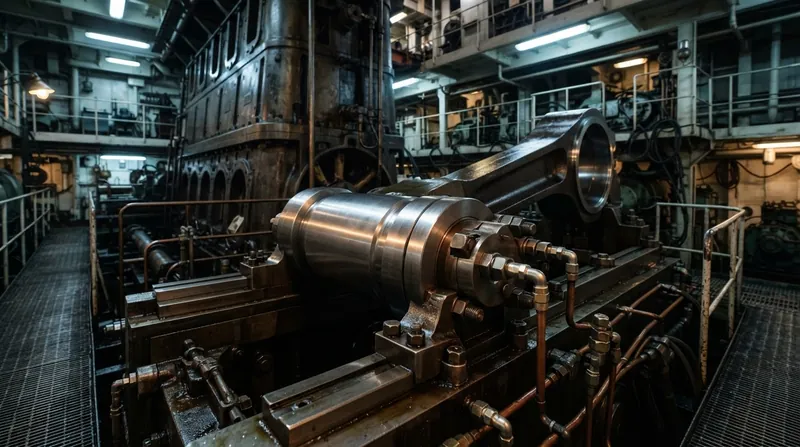

در زیر این جعبه آب‌بندی، انتهای میل پیستون سرانجام به شاتون می‌رسد. پیوندگاه مکانیکی میان این دو، یاتاقان کراس‌هد است؛ پین فولادی غول‌پیکری که درون کفشک‌های راهنمای اختصاصی حرکت می‌کند.

از آنجا که یاتاقان کراس‌هد کاملاً در زیر سد جعبه آب‌بندی واقع شده، پیوسته در محیط پاک و دست‌نخورده محفظه میل‌لنگ کار می‌کند. شاتون زیر آن می‌تواند آزادانه به چپ و راست تاب بخورد، اما میل پیستون بالایی همواره تنها و تنها در یک خط مستقیم عمودی حرکت می‌کند.[2]

ضرورت آرایش دوگانه روان‌کاری

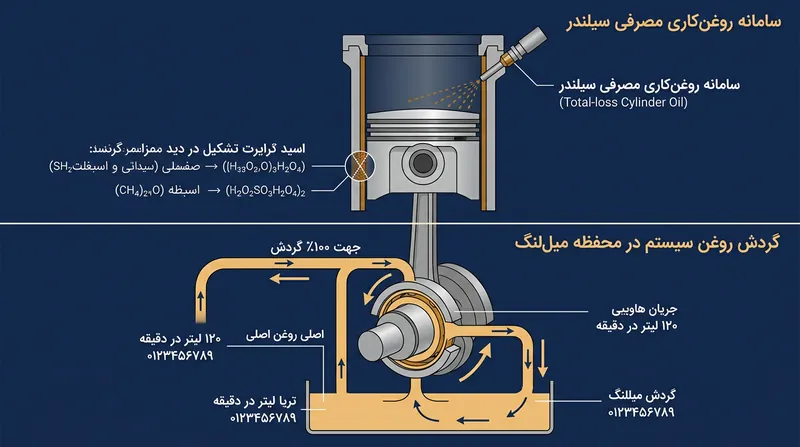

با دیوارکشی فیزیکی میان سیلندر و محفظه میل‌لنگ، سازوکار کراس‌هد راهکاری بی‌نقص برای مهار چالش شیمیایی سوخت سنگین ارائه می‌دهد. اکنون موتور می‌تواند هم‌زمان از دو سامانه روغن‌کاری کاملاً مجزا و تخصصی بهره گیرد.

درون محفظه میل‌لنگ، روغن سیستم صرفاً برای روان‌کاری هیدرودینامیکی و خنک‌کاری طراحی شده است. از آنجا که این روغن هرگز با دوده احتراق یا اسید سولفوریک تماس ندارد، حجم عظیم آن به ندرت نیازمند تعویض است و اغلب تا پایان عمر عملیاتی کشتی دوام می‌آورد.[1]

در نقطه مقابل و بالای جعبه آب‌بندی، سیلندر رویکرد شیمیایی کاملاً متفاوتی را می‌طلبد. مهندسان در اینجا از سامانه روغن‌کاری مصرفی (Total-loss) بهره می‌برند که در هر کورس کاری، مقدار مشخصی از روغن فوق‌تخصصی سیلندر را مستقیماً روی دیواره لاینر سیلندر تزریق می‌کند.

پژوهشگران حوزه تریبولوژی و اصطکاک تأکید می‌کنند: «روغن‌های سیلندر با شاخص بازیسیته بسیار بالا و اغلب فراتر از ۱۰۰ BN فرموله می‌شوند تا اسید سولفوریک را در لحظه تماس خنثی سازند؛ این روغن‌ها اساساً به نحوی طراحی شده‌اند که در فرآیند احتراق بسوزند، نه اینکه دوباره بازیافت شوند».

بنابراین اگر یک کشتی به سوخت کم‌گوگرد روی آورد، ناگزیر باید از روغن سیلندر با عدد قلیایی پایین‌تر استفاده کند؛ زیرا در غیاب اسید کافی برای خنثی‌سازی، قلیائیت مازاد به شکل رسوبات خاکستر سخت متبلور شده و لاینر سیلندر را با شدتی مشابه دوده می‌ساید.[2]

مهار رانش و بارهای جانبی

جدا از تفکیک شیمیایی، یاتاقان کراس‌هد یک معضل بنیادین مکانیکی را در چنین ابعاد غول‌آسایی حل می‌کند. هنگامی که سیلندری با دهانه نزدیک به یک متر مشتعل می‌شود، نیروی انفجاری روبه‌پایین معادل هزاران تن پدید می‌آورد.[1]

با انحراف شاتون برای چرخاندن میل‌لنگ، درصد چشمگیری از این نیروی رو به پایین به نیروی رانش جانبی تبدیل می‌شود. در موتورهای معمولی پیستون ترانک، این بارگذاری جانبی پیستون را با شدتی ویرانگر به دیواره سیلندر می‌کوبد.

در مقیاس عظیم موتورهای دریایی، چنین فشار جانبی شدیدی قادر است رینگ‌های پیستون را متلاشی کرده و دیواره چدنی سیلندر را ظرف چند ساعت از حالت دایره‌ای خارج و بیضی کند. یاتاقان کراس‌هد با جذب کامل این نیروهای رانش جانبی، جلو این تخریب حتمی را می‌گیرد.[2]

پین کراس‌هد روی کفشک‌های راهنما سوار است که روی ریل‌های چدنی سنگین متصل به بدنه اصلی موتور به بالا و پایین می‌لغزند. هنگامی که شاتون نیروی افقی وارد می‌کند، این کفشک‌ها بار مذکور را مستقیماً به بلوک موتور انتقال می‌دهند.[1]

در نتیجه، پیستون به هیچ وجه تنش جانبی را تجربه نمی‌کند. پیستون به لطف میل پیستون صلب، همواره در مرکز سیلندر معلق مانده و تنها بالا و پایین می‌رود و رینگ‌ها بدون آسیب آب‌بندی متقارن و ظریف خود را با دیواره حفظ می‌کنند.

ضرورت اقتصادی ابعاد غول‌آسا

افزودن مجموعه کراس‌هد بی‌تردید ارتفاع و وزن موتورهای دو زمانه را به شکل چشمگیری افزایش می‌دهد. یک موتور مدرن ۱۴ سیلندر می‌تواند تا ۱۳٫۵ متر ارتفاع و بیش از ۲۳۰۰ تن وزن داشته باشد که نیازمند فضایی به ابعاد یک شبستان بزرگ است.[1]

با این وجود، کشتی‌سازان با رغبت کامل این بهای فیزیکی را می‌پردازند؛ چرا که معادله اقتصادی پروژه کاملاً شفاف است. طراحی کراس‌هد اجازه می‌دهد موتور ارزان‌ترین و متراکم‌ترین پسماندهای نفتی جهان را بدون وارد آوردن کوچک‌ترین گزند به قطعات درونی خود مصرف کند.[2]

فراتر از این، ایزولاسیون کامل محفظه میل‌لنگ متضمن آن است که گران‌قیمت‌ترین قطعات متحرک موتور همواره در بستری استریل به کار ادامه دهند. یاتاقان‌های اصلی و میل‌لنگ فولادی غول‌پیکر به کلی از گزند آشوب شیمیایی بالای سر خود مصون می‌مانند.

حفظ زنجیره تأمین در سطح جهانی به موتورهایی محتاج است که بتوانند هفته‌ها بدون توقف اقیانوس‌ها را درنوردند. یاتاقان کراس‌هد همان دیوار آتشین مکانیکی است که این تاب‌آوری استثنایی را در دریاهای آزاد ممکن می‌سازد.[2]

مهندسان با جدا کردن خشونت مهارنشدنی احتراق از ظرافت حساس میل‌لنگ، دیزل دوزمانه را متحول ساختند. مکانیزمی که در صورت عدم تفکیک به دستگاهی کثیف و کوتاه‌عمر بدل می‌شد، اکنون به کارآمدترین موتور درون‌سوز تاریخ از منظر بازده حرارتی تبدیل شده است.[1]
