معادله آرنیوس و توان طراحی حرارتی (TDP): گرما چگونه سرعت کلاک پایدار پردازنده را محدود می‌کند

لحظه‌ای که کنترل‌کننده مدیریت توان پردازنده تشخیص می‌دهد مصرف کل انرژی در حال عبور از مرز «توان طراحی حرارتی» (TDP) است، یک تصمیم غیرقابل مذاکره می‌گیرد: سرعت کلاک را قطع می‌کند. این مرحله که به عنوان افت حرارتی (Thermal Throttling) شناخته می‌شود، دقیقاً همان میدان نبردی است که عملکرد پایدار سیستم در آن تعیین می‌گردد. اگر سیستم خنک‌کننده نتواند گرمای تولیدی را به سرعت دفع کند و سیلیکون را در محدوده حرارتی‌اش نگه دارد، فرکانس حداکثری و تئوریک تراشه هیچ ارزشی نخواهد داشت.[1][3]

یک سوءتفاهم رایج این است که پردازنده مرکزی (CPU) فقط به این دلیل دچار افت عملکرد می‌شود که از نظر فیزیکی بیش از حد داغ شده و ممکن است ذوب شود. هرچند فرسایش فیزیکی در طول عمر چندساله قطعه یک تهدید واقعی است، اما ماشه اصلی و فوری برای کاهش سرعت کلاک، یک سقف ریاضی سخت‌گیرانه بر روی مصرف توان است که توسط TDP دیکته می‌شود.[3][5]

برای درک اینکه چرا یک پردازنده مجبور به ترمز گرفتن است، باید به دو جزء اصلی مصرف توان آن نگاه کرد: توان پویا و توان ایستا. توان پویا همان انرژی مصرفی برای صفر و یک کردن میلیاردها ترانزیستور میکروسکوپی است. این توان به صورت خطی با فرکانس کلاک و به صورت تصاعدی با ولتاژ عملیاتی بالا می‌رود.[4]

از سوی دیگر، توان ایستا همان انرژی هدررفته ناشی از جریان نشتی زیرآستانه‌ای است؛ یعنی الکترون‌هایی که حتی زمانی که ترانزیستورها در حال سوییچ کردن نیستند، از موانع درون سیلیکون عبور کرده یا به بیرون درز می‌کنند.[2]

اینجاست که معادله آرنیوس فیزیک ماجرا را به دست می‌گیرد. این معادله که در سال ۱۸۸۹ توسط شیمیدان سوئدی، سوانت آرنیوس، برای توصیف نحوه افزایش سرعت واکنش‌های شیمیایی با دما فرمول‌بندی شد، اکنون به یک اصل بنیادین در مدل‌سازی عملکرد و قابلیت اطمینان نیمه‌هادی‌ها تبدیل شده است.[2]

در بستر یک پردازنده مدرن، معادله آرنیوس فعال‌سازی حرارتی حامل‌های بار را مدل‌سازی می‌کند. با بالا رفتن دمای سیلیکون، انرژی حرارتی الکترون‌ها افزایش می‌یابد و غلبه بر موانع انرژی درون کانال ترانزیستور برای آن‌ها بسیار آسان‌تر می‌شود.[2][4]

در نتیجه، جریان نشتی زیرآستانه‌ای به شکل تصاعدی با دما بالا می‌رود. یک قانون سرانگشتی مهندسی که از رابطه آرنیوس استخراج شده، می‌گوید به ازای هر ۱۰ درجه سانتی‌گراد افزایش در دمای پیوند، نرخ فرآیندهای فعال‌شده با حرارت - از جمله جریان نشتی و فرسایش قطعه - تقریباً دو برابر می‌شود.[2]

این رابطه تصاعدی، یک حلقه بازخورد مثبت و به شدت خطرناک را درون سیلیکون ایجاد می‌کند. وقتی پردازنده در سرعت کلاک بالا با تمام توان کار می‌کند، توان پویای بیشتری می‌کشد و گرمای بیشتری تولید می‌کند. این افزایش دما باعث جهش جریان نشتی می‌شود که به نوبه خود مصرف توان ایستا را بالا می‌برد.[4]

توان ایستای بیشتر به معنای گرمای کل بیشتر است که باز هم دما را بالاتر برده و جریان نشتی را به سطوح بالاتری می‌راند. اگر جلوی این چرخه گرفته نشود، به یک فرار حرارتی ختم می‌شود؛ وضعیتی که می‌تواند از طریق مکانیزم‌هایی مانند مهاجرت الکتریکی، ساختار سیلیکون را برای همیشه نابود کند.[2][4]

برای جلوگیری از این فاجعه، طراحان تراشه یک رتبه‌بندی به نام «توان طراحی حرارتی» تعیین می‌کنند. TDP حداکثر توان الکتریکی نیست که یک تراشه می‌تواند در یک میلی‌ثانیه ببلعد؛ بلکه حداکثر خروجی گرمای پایدار - بر حسب وات - است که سیستم خنک‌کننده برای دفع آن تحت یک بار کاری مداوم طراحی شده است.[1][3]

به عنوان مثال، یک پردازنده دسکتاپ رده‌بالا ممکن است دارای TDP معادل ۲۵۳ وات باشد، در حالی که یک تراشه موبایل به ۱۵ یا ۲۸ وات محدود شده است. وقتی یک پردازنده نزدیک به مرز TDP خود کار می‌کند، افزایش تصاعدی توان ایستا به دلیل اثر آرنیوس به یک گلوگاه بحرانی تبدیل می‌شود.[1][3]

بودجه کل توان توسط ظرفیت فیزیکی سیستم خنک‌کننده قفل شده است. اگر به دلیل رسیدن دمای سیلیکون به ۹۰ درجه سانتی‌گراد، توان ایستا ناگهان ۳۰ تا ۴۰ درصد از کل بودجه TDP را ببلعد، کنترل‌کننده مدیریت توان برای ایجاد تعادل در این معادله تنها یک راه پیش رو دارد.[3][5]

او باید توان پویا را به شدت کاهش دهد. از آنجا که توان پویا با فرکانس کلاک و مربع ولتاژ متناسب است، کنترل‌کننده هر دو را پایین می‌کشد. این همان واقعیت مکانیکی و بی‌رحمانه افت حرارتی است.[4][5]

پردازنده سرعت سوییچینگ خود - و در نتیجه عملکرد محاسباتی‌اش - را قربانی می‌کند تا جهش تصاعدی جریان نشتی را جبران کرده و خروجی کل گرما را دقیقاً زیر سقف TDP نگه دارد.[3][5]

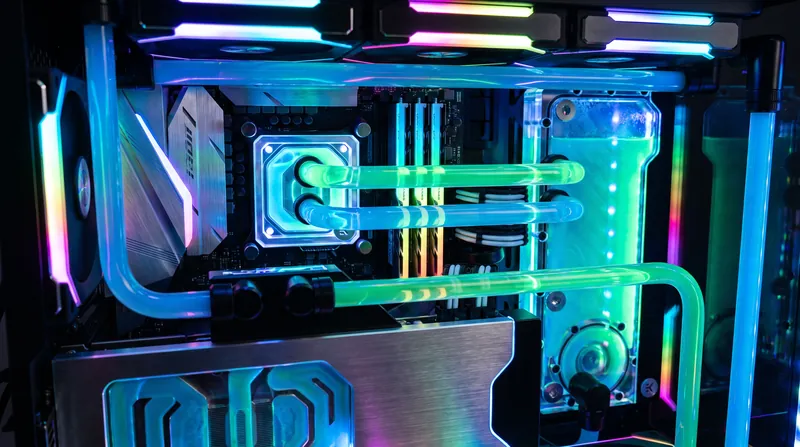

این پویایی به خوبی توضیح می‌دهد که چرا دو پردازنده کاملاً یکسان می‌توانند بسته به سیستم خنک‌کننده‌شان، عملکرد پایدار به شدت متفاوتی ارائه دهند. یک خنک‌کننده مایع قدرتمند یا یک هیت‌سینک مسی غول‌پیکر، دمای سیلیکون را پایین نگه داشته و جریان نشتی ناشی از اثر آرنیوس را سرکوب می‌کند.[1][5]

با مهار شدن توان ایستا در دماهای پایین‌تر، بخش بزرگتری از بودجه ثابت TDP برای توان پویا باقی می‌ماند و به پردازنده اجازه می‌دهد تا سرعت کلاک بوست حداکثری خود را برای مدت زمان بسیار طولانی‌تری حفظ کند.[1][3]

در نقطه مقابل، در یک محیط با محدودیت حرارتی، دما به سرعت بالا می‌رود. جریان نشتی جهش می‌کند، سقف TDP پیش از موعد پر می‌شود و سرعت کلاک برای حفظ تعادل به شدت سقوط می‌کند.[3][5]

هرچند اسناد مرجع اولیه از موسساتی مانند آزمایشگاه پیش‌رانش جت ناسا (JPL) برای توضیح این پدیده‌ها بیشتر بر فرمول‌های ریاضی تکیه دارند تا نقل‌قول‌های مستقیم مهندسان، اما اجماع آن‌ها مطلق است: دما نشتی را دیکته می‌کند و نشتی، بودجه توان در دسترس را.[2]

در نهایت، عملکرد پایدار یک پردازنده مدرن، یک مذاکره ریاضی بی‌وقفه است. سیلیکون ذاتاً با داغ شدن، جریان بیشتری نشت می‌دهد و کنترل‌کننده توان باید دائماً فرکانس را محدود کند تا مطمئن شود سیستم خنک‌کننده می‌تواند پا به پای معادله آرنیوس پیش برود.[4][5]
