چگونه باز شدن زنجیره‌های پلیمری بقای روغن‌های موتور چنددرجه‌ای را در دمای ۱۰۰ درجه سانتی‌گراد ممکن می‌سازد

در محفظه میل‌لنگ یک خودروی سواری که در صبحگاهی با دمای منفی ۳۰ درجه سانتی‌گراد استارت می‌خورد، روغن موتور با تناقضی فیزیکی دست‌وپنجه نرم می‌کند. سیال باید آن‌چنان روان باشد که موتور استارت بتواند میل‌لنگ را بچرخاند و پمپ روغن بلافاصله جریان روان‌کاری را به مجموعه سوپاپ‌ها برساند. با این حال، به محض رسیدن پیشرانه به دمای کاری ۱۰۰ درجه سانتی‌گراد، همین سیال باید ضخامت خود را برای جداسازی سطوح فلزی زیر فشارهای خردکننده حفظ کند.[4]

این نیاز دوگانه شالوده روغن‌های موتور چنددرجه‌ای، نظیر نمونه فراگیر 5W-30 را تشکیل می‌دهد. نماد «5W» رفتار سیال در هوای سرد را تعیین کرده و سقف گرانروی میل‌لنگ‌گردانی آن را در منفی ۳۰ درجه سانتی‌گراد به ۶٬۶۰۰ میلی‌پاسکال‌ثانیه (mPa·s) محدود می‌کند. در سوی دیگر، عدد «30» شاخص رفتار حرارتی بالا است و گرانروی سینماتیک را در ۱۰۰ درجه سانتی‌گراد بین ۹٫۳ تا ۱۲٫۵ سانتی‌استوک (cSt) الزامی می‌سازد.[2]

دستیابی هم‌زمان به این دو آستانه تنها با تکیه بر یک روغن پایه نفتی یا سنتتیک ناممکن است؛ چرا که تمامی روغن‌های پایه با جذب انرژی حرارتی رقیق می‌شوند. روغن پایه‌ای که در منفی ۳۰ درجه جریان‌پذیری مناسب داشته باشد، در ۱۰۰ درجه به طرزی بحرانی روان خواهد شد و توانایی حفظ فیلم هیدرودینامیکی حداقل ۹٫۳ سانتی‌استوک را برای حفاظت از یاتاقان‌های میل‌لنگ از دست می‌دهد.[2]

فرمولاتورهای روان‌کار برای حل این گره فنی از مداخله‌ای شیمیایی تحت عنوان «بهبوددهنده‌های شاخص گرانروی» (VIIs) بهره می‌گیرند. این مواد درشت‌مولکول‌هایی هستند—زنجیره‌های پلیمری طویل که ساختار فضایی خود را متناسب با نوسانات دما دگرگون ساخته و در برابر افت غلظت ذاتی روغن پایه می‌ایستند.[1]

کلاف‌های مولکولی در دمای زیر صفر

متداول‌ترین اصلاح‌کننده‌های گرانروی، کوپلیمرهای اولفین (OCP) و پلی‌متاکریلات‌ها (PMA) هستند؛ مولکول‌هایی غول‌آسا با وزن مولکولی متداول ۵۰٬۰۰۰ تا ۲۵۰٬۰۰۰ گرم بر مول. رفتار این پلیمرها پس از حل شدن در روغن پایه، از سازگاری ترمودینامیکی میان پلیمر و سیال میزبان تبعیت می‌کند.[1][2]

در دماهای زیر صفر، روغن پایه در نقش یک حلال ضعیف برای این پلیمرها عمل می‌کند. از آنجا که سیال فاقد انرژی حرارتی لازم برای برهم‌کنش مساعد با زنجیره‌های بلند است، پلیمرها درون خود متراکم می‌شوند و برای به حداقل رساندن سطح تماس با روغن سرد، به شکل گلبول‌های فشرده و میکروسکوپی درمی‌آیند.[3]

پلیمرها در این حالت کلاف‌شده دارای کمترین شعاع هیدرودینامیکی ممکن هستند و فضای فیزیکی ناچیزی از ساختار سیال را اشغال می‌کنند. در نتیجه، حضور آن‌ها اثر محسوسی بر مقاومت جریان روغن نگذاشته و اجازه می‌دهد گرانروی در سرمای شدید تابع رفتار خود روغن پایه باشد.[3]

همین حالت غیرفعال تضمین می‌کند که روغن 5W-30 حد سخت‌گیرانه ۶٬۶۰۰ میلی‌پاسکال‌ثانیه را در منفی ۳۰ درجه سانتی‌گراد پاس کند. در این وضعیت پمپ می‌تواند روغن را بدون دردسر از کارتر مکیده و به مجاری باریک موتور پمپاژ نماید تا از اصطکاک فاجعه‌بار فلز با فلز در استارت خشک جلوگیری شود.[2][4]

انبساط حرارتی و باز شدن زنجیره‌ها

با روشن شدن پیشرانه و تولید گرما توسط فرآیند احتراق، شرایط فیزیکی درون کارتر به سرعت دگرگون می‌شود. دمای روغن به سوی تراز عملیاتی ۱۰۰ درجه سانتی‌گراد اوج می‌گیرد و هم‌زمان با گرمایش سیال، قدرت انحلال روغن پایه به طور چشمگیری تقویت می‌گردد.[4]

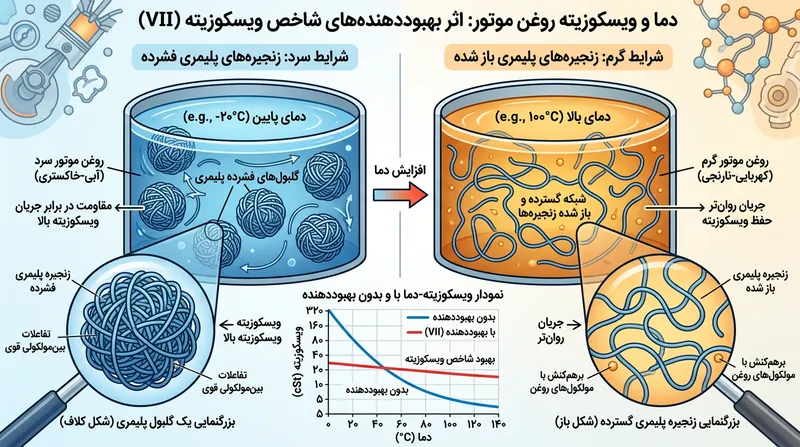

این جهش در انرژی حرارتی و قدرت حلالیت، رابطه ترمودینامیکی میان روغن پایه و افزودنی‌های پلیمری را دگرگون می‌سازد. سیال وارد تعامل مؤثری با زنجیره‌های پلیمری شده و به درون گلبول‌های فشرده نفوذ می‌کند؛ پلیمرها با جذب این انرژی حرارتی شروع به باز شدن می‌کنند.[3]

زنجیره‌های طویل باز شده و در سراسر سیال شبکه‌ای سه‌بعدی و گسترده پدید می‌آورند. این انبساط فیزیکی شعاع هیدرودینامیکی هر تک‌مولکول را به‌شدت افزایش می‌دهد. زنجیره‌های گسترده اکنون حجم بسیار بزرگ‌تری را اشغال کرده و موانعی فیزیکی در مسیر سیال ایجاد می‌کنند.[3]

هنگامی که روغن پایه می‌کوشد از میان این شبکه‌های پلیمری باز عبور کند، با اصطکاک درونی شدیدی مواجه می‌شود. این زنجیره‌های گسترده آزادی حرکت مولکول‌های سیال را محدود کرده و مقاومت درونی آن در برابر جریان را بالا می‌برند؛ اثری غلظت‌بخش که دقیقاً هم‌زمان با افت غلظت طبیعی روغن پایه فعال می‌شود.[1][3]

پر کردن شکاف گرانروی

گسترش زنجیره‌های پلیمری یک هماهنگی دقیق فیزیکی است. آهنگ باز شدن پلیمرها و تولید اصطکاک درونی طوری مهندسی شده که افت غلظت ذاتی روغن پایه ناشی از حرارت را به شکلی متوازن جبران کند.[4]

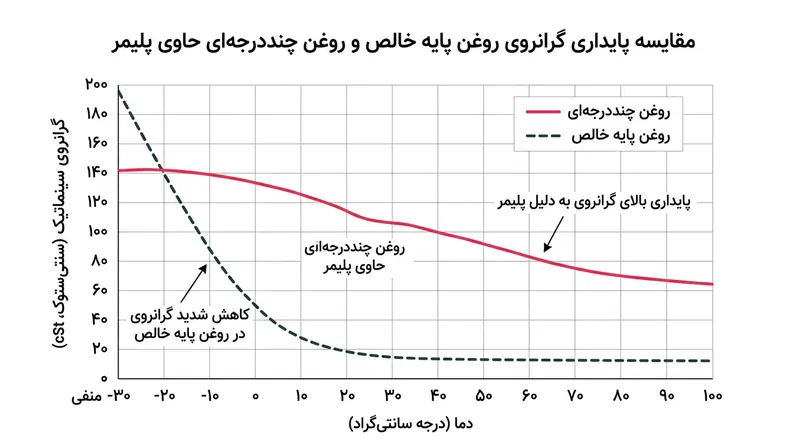

زمانی که روغن به ۱۰۰ درجه سانتی‌گراد می‌رسد، گرانروی روغن پایه به تنهایی ممکن است به مراتب پایین‌تر از حد مجاز ۹٫۳ سانتی‌استوک افت کند. با این حال، شبکه پلیمری کاملاً باز شده پسایند ساختاری لازم را برای پر کردن این شکاف گرانروی فراهم می‌آورد و سیال نهایی را در بازه استاندارد ۹٫۳ تا ۱۲٫۵ سانتی‌استوک تثبیت می‌کند.[2][4]

پایداری گرانروی در دمای بالا برای حفظ لایه هیدرودینامیکی—همان لایه روان‌کار فشرده‌ای که ژورنال‌های چرخان میل‌لنگ را از یاتاقان‌ها جدا می‌سازد—حیاتی است. اگر گرانروی به زیر ۹٫۳ سانتی‌استوک سقوط کند، این لایه از هم گسیخته و سایش چسبان سریع و فروپاشی موتور را به همراه دارد.[2]

استاندارد SAE J300 همچنین گرانروی برشی بالا در دمای بالا (HTHS) با حداقل ۲٫۹ میلی‌پاسکال‌ثانیه را در دمای ۱۵۰ درجه سانتی‌گراد برای روغن درجه ۳۰ اجباری کرده است. ساختار پلیمرهای بازشده باید حتی در این دماهای حاد و تنش‌های مکانیکی سنگین درون تلرانس‌های میلی‌متری موتور دوام بیاورد.[2]

تهدید برش مکانیکی

گرچه بهبوددهنده‌های شاخص گرانروی پیدایش روغن‌های چنددرجه‌ای را ممکن کرده‌اند، اما آسیب‌پذیری نوینی به نام برش مکانیکی را نیز به سیستم تحمیل می‌کنند. با کارکرد موتور، روغن پیوسته با سرعت بسیار بالا از شکاف‌های میکروسکوپی دندانه‌های چرخدنده، بادامک‌ها و یاتاقان‌ها عبور داده می‌شود.[1][4]

این نیروهای مکانیکی فشارهای فیزیکی شدیدی به زنجیره‌های گسترده پلیمری وارد می‌آورند. چنانچه تنش برشی از استحکام کششی ستون فقرات پلیمر فراتر رود، زنجیره‌ها به قطعات کوچک‌تر شکسته می‌شوند؛ پدیده‌ای که به «افت برشی دائمی» شهرت دارد.[1]

یک زنجیره پلیمری پس از شکستگی، قابلیت بازگشت به شعاع هیدرودینامیکی اولیه خود را برای همیشه از دست می‌دهد. مولکول‌های خردشده در دمای ۱۰۰ درجه اصطکاک درونی کمتری تولید کرده و باعث افت دائمی گرانروی کاری روغن می‌شوند؛ روندی که در آن یک روغن 5W-30 به مرور به روغنی در سطح 5W-20 تنزل می‌یابد.[1][4]

این تنزل خواص، چتر حفاظتی روغن از موتور در کارکردهای حرارتی بالا را تضعیف می‌کند. استانداردهای صنعتی برای مهار این چالش، آزمون‌های پایداری برشی دقیقی را تحمیل می‌کنند تا سیال در سرتاسر چرخه کارکرد مجاز خود، در محدوده گرانروی تعریف‌شده باقی بماند.[2]

مهندسی ساختار بهینه پلیمری

فرمولاتورها هنگام انتخاب بهبوددهنده شاخص گرانروی ناچارند توازنی دقیق میان بازده غلظت‌بخشی و مقاومت برشی برقرار کنند. تاریخچه کمّی‌سازی این نسبت به سال ۱۹۲۹ بازمی‌گردد؛ زمانی که ارنست دین و گارلند دیویس مقیاس اولیه شاخص گرانروی را تدوین کردند.[1][3]

در روان‌کارهای امروزی، ساختار فضایی پلیمر تعیین‌کننده دوام آن است. محققان در مقاله‌ای وابسته به مؤسسه ملی بهداشت آمریکا (NIH) در سال ۲۰۲۱ درباره پلیمرهای فرامولکولی توضیح می‌دهند: «این سامانه‌ها از طریق افزایش شعاع هیدرودینامیکی خود، قابلیت افزایش گرانروی در دماهای بالا را دارا هستند.»[3]

این پژوهشگران مکانیزم فیزیکی محرک این دگرگونی را چنین شرح می‌دهند: «این پدیده بر این واقعیت استوار است که PMAها در دماهای پایین به صورت زنجیره‌های کلاف‌شده با شعاع هیدرودینامیکی کوچک ظاهر می‌شوند، در حالی که ارتقای دما به باز شدن زنجیره پلیمری می‌انجامد.»[3]

شیمی‌دان‌ها برای مقاومت در برابر پدیده برش مکانیکی، ساختارهای ستاره‌ای نوین را به خدمت گرفته‌اند. این هندسه‌های پیچیده پایداری برشی بالاتری فراهم می‌سازند، زیرا بار مکانیکی به جای یک ستون فقرات طویل و منفرد، میان چندین شاخه کوتاه‌تر توزیع می‌شود؛ راهکاری که بقای روغن را تا فواصل پیمایش متداول ۱۶ هزار کیلومتری تضمین می‌کند.[4]

پلی‌متاکریلات‌ها (PMA) افزون بر این، دست فرمولاتورها را در شخصی‌سازی گروه‌های استری زنجیره جانبی باز می‌گذارند. شیمی‌دان‌ها می‌توانند با دستکاری طول زنجیره کربنی، رفتار پلیمر در دماهای پایین را تنظیم کرده و به برخی PMAها قابلیت دوگانه اصلاح گرانروی و بهبوددهندگی نقطه ریزش ببخشند.[1][4]

در نهایت، چینش ساختاری پلیمرها طول عمر و بازدهی روغن موتور چنددرجه‌ای را دیکته می‌کند. با تسلط بر ترمودینامیک انبساط پلیمرها، مهندسان توانسته‌اند پایه‌های ساده روغنی را به سیالاتی هوشمند ارتقا دهند که با نوسانات حرارتی سهمگین موتورهای درون‌سوز نوین سازگار می‌شوند.[4]
