نقش حیاتی کاسه‌نمد مقطع‌مربعی در ترمز دیسکی: بازگرداندن پیستون بدون فنر مکانیکی

هنگامی که راننده پدال ترمز یک خودروی امروزی را می‌فشارد، سیال هیدرولیک با فشاری بیش از ۵۰۰ پوند بر اینچ مربع (psi) از سیلندر اصلی به سمت کالیپرهای چرخ سرازیر می‌شود. این فشار، پیستون‌های فولادی یا آلومینیومی را به بیرون رانده و لنت‌های اصطکاکی را بر سطح دیسک چدنی در حال چرخش می‌فشارد.[5]

با این حال، به محض برداشتن پا از روی پدال، لنت‌های سنگین بلافاصله از سطح دیسک فاصله می‌گیرند تا چرخ آزادانه بچرخد. برخلاف ترمزهای کاسه‌ای قدیمی که برای بازگرداندن کفشک‌ها به فنرهای مارپیچ فولادی متکی بودند، کالیپرهای ترمز دیسکی مدرن که از دهه ۱۹۷۰ میلادی به استاندارد خودروهای سواری تبدیل شدند، فاقد هرگونه فنر مکانیکی بازگرداننده هستند.[1]

در واقع، فرآیند رهاسازی مکانیکی این توده چندتنی بر دوش یک حلقه لاستیکی کوچک نهفته درون شیار کالیپر است؛ قطعه‌ای موسوم به «کاسه‌نمد مقطع‌مربعی» (Square-Cut Seal) که با یک تغییر شکل کشسانی در مقیاس میکروسکوپی، ایمنی و بازدهی کل سامانه ترمز را تعیین می‌کند.[6]

بر اساس تحلیل مهندسی فکتلن: «این کاسه‌نمد مقطع‌مربعی است که امکان عقب‌نشینی پیستون به درون محفظه‌اش را فراهم می‌سازد. صرف اینکه بتوان پیستون را با دست به داخل فشرد، نشان‌دهنده عملکرد صحیح کاسه‌نمد نیست.»[6]

سازوکار تغییر شکل هیدرولیکی

عملکرد این سازوکار به تعامل هندسی فوق‌العاده دقیقی میان پیستون، پوسته کالیپر و خود کاسه‌نمد بستگی دارد. این آب‌بند معمولاً از لاستیک مصنوعی مونومر اتیلن پروپیلن دی‌ان (EPDM) ساخته می‌شود؛ ماده‌ای که به دلیل مقاومت بالا در برابر حرارت شدید و خاصیت خورندگی روغن ترمز انتخاب شده است.[3]

برخلاف اورینگ‌های معمولی با مقطع گرد، این کاسه‌نمد با مقطع کاملاً مربعی یا مستطیلی تراشیده می‌شود. این قطعه درون شیاری ماشین‌کاری‌شده در دیواره داخلی سیلندر کالیپر می‌نشیند و سطح صیقلی بیرونی پیستون فلزی را محکم در بر می‌گیرد.[1]

با اعمال نیرو به پدال ترمز، فشار هیدرولیک پیستون‌ها را به سمت بیرون می‌راند. هم‌زمان با حرکت پیستون، کاسه‌نمد درون شیار خود اندکی تغییر شکل می‌دهد و در عین ایجاد سد نفوذناپذیر در برابر روغن، به سیلندر فلزی اجازه پیشروی می‌دهد.[2]

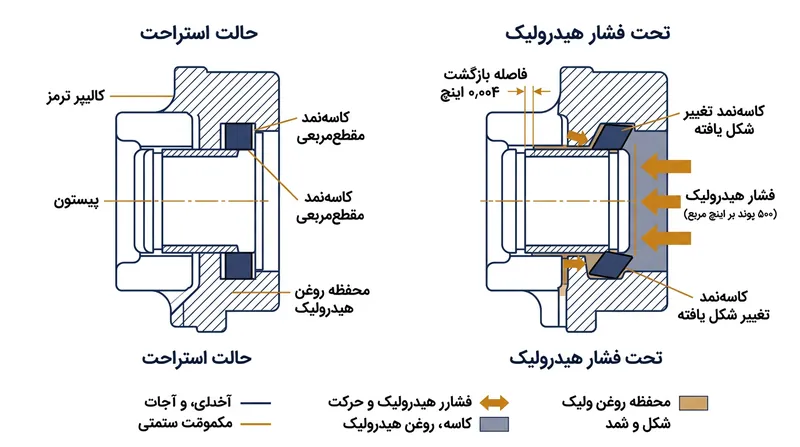

از آنجا که لبه بیرونی کاسه‌نمد در شیار ثابت کالیپر مهار شده است، لبه داخلی که پیستون متحرک را گرفته، همراه با آن به جلو کشیده می‌شود. بدین ترتیب مقطع مربعی به یک متوازی‌الأضلاع تغییر شکل می‌دهد؛ وضعیتی که شبیه به کشیدن یک کش لاستیکی، انرژی جنبشی را ذخیره کرده و مانع نشت سیال پرفشار می‌شود.[6]

به محض برداشته شدن پای راننده از روی پدال، فشار هیدرولیک در مدار ترمز افت می‌کند. لاستیک تغییر شکل یافته EPDM ذاتاً تمایل دارد به فرم مربعی اولیه بازگردد و هنگام بازگشت به حالت تعادل، پیستون سنگین فلزی را نیز با خود به عقب می‌کشد.[6]

حدود مجاز خلاصی عملکردی لنت

این جهش کشسانی اگرچه فوق‌العاده ناچیز است، اما تنها نیرویی به شمار می‌رود که در رانندگی عادی لنت‌ها را از دیسک ترمز جدا نگه می‌دارد. مهندسان خودرو این فاصله میکروسکوپی را «خلاصی عملکردی» (Running Clearance) می‌نامند که عاملی حیاتی در مهار اصطکاک ناخواسته است.[1]

طبق اندازه‌گیری‌های سال ۲۰۲۵ با ساعت‌های اندیکاتور در مراکز آزمون فنی خودرو، یک کاسه‌نمد مقطع‌مربعی سالم، پیستون را دقیقاً به اندازه ۰٫۰۰۴ تا ۰٫۰۰۶ اینچ عقب می‌کشد. همین فاصله اندک—که تقریباً معادل ضخامت یک برگه کاغذ معمولی است—مانع از سایش مداوم لنت‌ها روی دیسک چرخان چدنی می‌شود.[6]

اگر این فاصله کمتر از حد مجاز باشد، لنت پیوسته با دیسک درگیر مانده و گرمای مهیبی ایجاد می‌کند که می‌تواند به جوش آمدن روغن ترمز و تاب برداشتن دیسک منجر شود. در مقابل، خلاصی بیش از حد نیز باعث کاهش قدرت ترمزگیری خواهد شد، چرا که لنت به موقع و با سطح کامل به دیسک نمی‌رسد.[4]

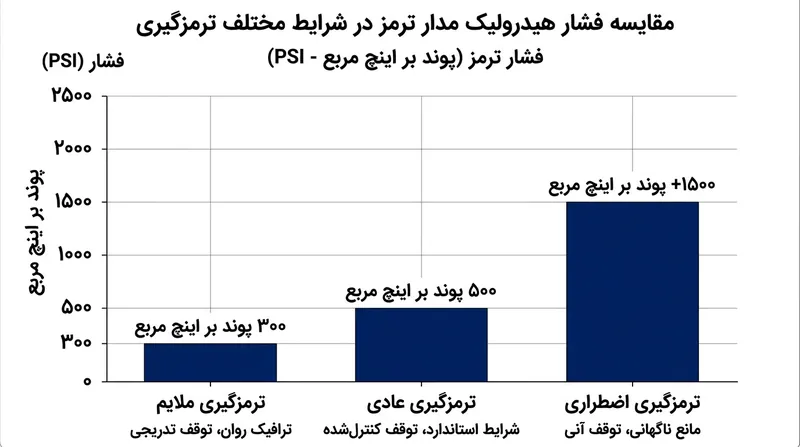

نیروهای هیدرولیکی دخیل در ایجاد این تغییر شکل بسیار چشمگیرند. در جریان یک توقف عادی، فشار سیال درون کالیپر بین ۳۰۰ تا ۵۰۰ پوند بر اینچ مربع در نوسان است و کاسه‌نمد ناچار است فشاری معادل صدها پوند را مهار کند.[6]

در شرایط اضطراری، این ارقام جهش شدیدی را تجربه می‌کنند. در یک ترمزگیری شدید ناگهانی، سوپاپ تقسیم فشار، نیروی ترمزهای عقب را در حدود ۸۰۰ پوند بر اینچ مربع محدود می‌کند، در حالی که فشار در ترمزهای جلو تا رقمی بین ۱۵۰۰ تا ۲۰۰۰ پوند بر اینچ مربع بالا می‌رود.[6]

فرسایش، حرارت و خرابی کاسه‌نمد

کاسه‌نمد مقطع‌مربعی به دلیل تحمل این فشارهای سنگین در فاصله تنها چند میلی‌متری از دیسک‌های داغ، به مرور زمان دچار فرسایش می‌شود. ترمزگیری‌های پیاپی، پیمایش سرازیری‌های طولانی کوهستانی و وزن اضافه خودروهای برقی مدرن، همگی لاستیک EPDM را در معرض چرخه‌های حرارتی شدید قرار می‌دهند.[6]

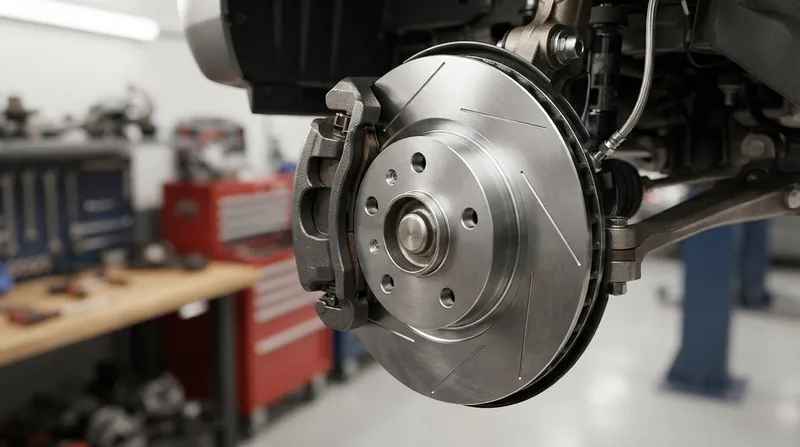

طی سال‌ها استفاده، این حرارت مداوم خاصیت ارتجاعی لاستیک را تحلیل می‌برد؛ کاسه‌نمد سفت و شکننده شده و توانایی خود را برای تبدیل به متوازی‌الأضلاع از دست می‌دهد. ناتوانی کاسه‌نمد خشک‌شده در عقب کشیدن پیستون، موجب درگیری دائمی لنت، تسریع سایش و افزایش محسوس مصرف سوخت می‌شود.[4]

پیستون کالیپر هنگام ترمز با فشار هیدرولیک به جلو رانده می‌شود و پس از قطع فشار باید اندکی عقب بنشیند. اما با گذشت زمان، خوردگی، آلودگی یا رسوبات روغن ترمز خشک‌شده ممکن است موجب گیرپاژ پیستون در سیلندر شده و بر نیروی بازگرداننده کاسه‌نمد غلبه کند.[3]

تعمیرکاران در عیب‌یابی لنت‌های درگیر، اغلب به اشتباه تصور می‌کنند که پیستون فلزی گیرپاژ کرده است؛ در حالی که علت اصلی معمولاً کاسه‌نمد لاستیکی سفت‌شده‌ای است که نرخ جهش کشسانی میکروسکوپی خود را از دست داده است. تعویض این قطعه، خاصیت کشسانی بازگشت را احیا کرده و فاصله خلاصی را به مشخصات کارخانه بازمی‌گرداند.[6]

تنظیم خودکار متناسب با سایش لنت

کاسه‌نمد مقطع‌مربعی کارکرد ثانویه و به همان اندازه مهم دیگری نیز دارد: عمل به عنوان تنظیم‌کننده خودکار سایش لنت. با ساییده شدن تدریجی متریال اصطکاکی لنت‌ها در طول هزاران کیلومتر رانندگی، پیستون ناچار است مسافت بیشتری را برای تماس با دیسک به جلو حرکت کند.[4]

هنگامی که کورس حرکت رو به جلوی پیستون از حداکثر ظرفیت تغییر شکل کاسه‌نمد—که عموماً آستانه ۰٫۰۰۶ اینچ است—فراتر می‌رود، پیستون به سادگی درون دهانه مرکزی حلقه لاستیکی به جلو می‌لغزد. در این حالت، کاسه‌نمد محل درگیری جدیدی روی شفت پیستون ایجاد می‌کند.[6]

این سازوکار لغزش هوشمندانه تضمین می‌کند که فاصله خلاصی لنت چه در زمان نوبودن و چه در انتهای عمر مفید آن کاملاً ثابت بماند. بنابراین راننده هرگز افتی در عملکرد زیر پدال ترمز احساس نمی‌کند، زیرا دامنه بازگشت پیستون همواره پایدار است.[6]

بر اساس یک بررسی مهندسی در سال ۲۰۲۴، فشار مدار ترمز میان چهار چرخ دچار عدم توازن ساختاری نمی‌شود؛ بدین معنا که کاسه‌نمدهای هر چرخ خط مبنای هیدرولیکی یکسانی را تجربه می‌کنند. از این رو، فشارسنج هیدرولیک ابزاری کارآمد برای سنجش نیروی موثر کلمپ و شناسایی گرفتگی‌های مسیر روغن است.[5]

مهندسان خودرو با تلفیق دینامیک سیالات و علم مواد لاستیک‌های سنتزی، نیاز به سامانه‌های پیچیده مکانیکی را در سیستم ترمز از میان برداشتند. کاسه‌نمد مقطع‌مربعی یکی از کارآمدترین و حیاتی‌ترین اجزای وسایل نقلیه امروزی است که در طول عمر مفید خودرو، میلیون‌ها بار بدون کوچک‌ترین نقصی تغییر شکل می‌دهد.[6]
