مهار کانتینرها در تلاطم رزونانسی: چگونه میله‌های مهار و قفل‌های چرخشی مانع از فروپاشی چیدمان در امواج طولی می‌شوند

پیش از آنکه کشتی بندر را ترک کند، فرمانده و برنامه‌ریزان بار مشخص می‌کنند که چگونه هزاران جعبه فولادی بر روی عرشه چیده و مهار شوند. آن‌ها بر ماتریس محاسبه‌شده‌ای از قفل‌های چرخشی نیمه‌خودکار (تویست‌لاک) و میله‌های مهار (لشینگ راد) تکیه می‌کنند تا طبقات مختلف کانتینر را به یکدیگر قفل کنند. به محض ورود کشتی به آب‌های آزاد، خدمه دیگر نمی‌توانند این مهاربندهای خارجی را تغییر دهند و در نتیجه، یکپارچگی سازه‌ای شناور کاملاً به محاسبات اولیه انجام‌شده در اسکله وابسته خواهد بود.[6]

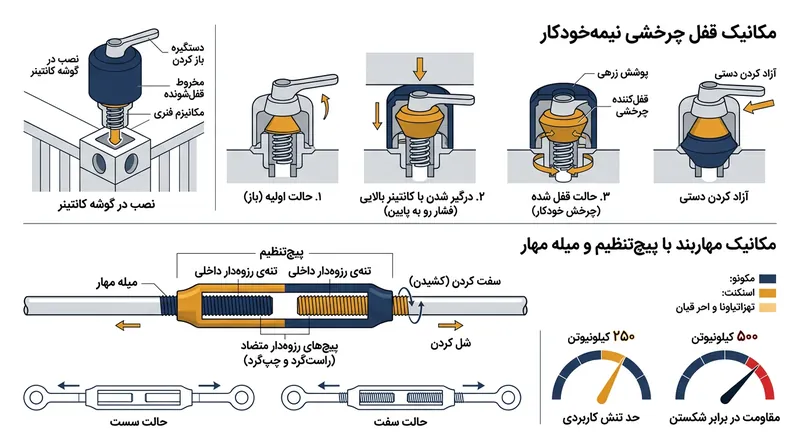

شالوده این سیستم، تویست‌لاک نیمه‌خودکار است؛ ابزاری از فولاد فورج‌شده که درون گوشواره‌های گوشه (کرنر کستینگ) کانتینرها قرار می‌گیرد. کارگران بارانداز این قفل‌ها را پیش از فرود کانتینر توسط جرثقیل بر روی طبقه زیرین، در گوشه‌های پایینی آن جای می‌دهند. وزن کانتینر در حال فرود، مکانیزم فنری را فعال کرده و کانتینرها را با بار کاری ایمنِ کششی در حدود ۲۵۰ کیلونیوتن، به صورت خودکار به هم قفل می‌کند.[6]

در حالی که تویست‌لاک‌ها از جدا شدن عمودی کانتینرها جلوگیری می‌کنند، میله‌های مهار، مهاربندی ضربدری جانبی لازم را برای صلب نگه‌داشتن چیدمان فراهم می‌سازند. این میله‌های سنگین فولادی، گوشه‌های پایینی طبقه دوم یا سوم کانتینرها را به عرشه یا پل مهاربندی مرتفع متصل می‌کنند. خدمه با چرخاندن مهارکش‌ها (ترنباکل) شلی میله‌ها را می‌گیرند و کششی مورب ایجاد می‌کنند که در برابر نیروهای جانبی اقیانوس مقاومت می‌کند.[6]

این هندسه مهاربندی به دقت برای مقاومت در برابر شرایط معمول دریایی طراحی شده است، اما با مواجهه کشتی با رزونانس موجی خاص، دینامیک حاکم بر سازه دستخوش تغییری بنیادین می‌شود. شدیدترین تهدید برای این اتصالات فولادی، پدیده‌ای هیدرودینامیکی موسوم به «غلتش پارامتریک» است.[6]

مکانیک غلتش پارامتریک

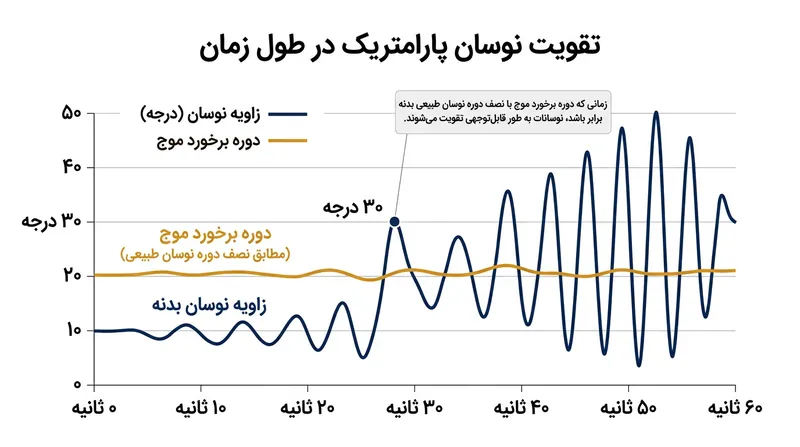

غلتش پارامتریک زمانی رخ می‌دهد که کشتی در امواج روبه‌رو یا امواج از پشت حرکت می‌کند و دوره تناوب برخورد امواج تقریباً با نصف دوره تناوب طبیعی غلتش کشتی هم‌خوانی پیدا می‌کند. با عبور قله موج از میانه بدنه کشتی، سطح مقطع شناوری کاهش یافته و ثبات عرضی شناور افت می‌کند.[3]

هنگامی که فرورفتگی موج (قعر موج) به میانه کشتی می‌رسد، بخش‌های پهن‌تر سینه و پاشنه در آب فرو می‌روند که این امر ناگهان ثبات را افزایش داده و شناور را با شتاب به حالت قائم بازمی‌گرداند. این افت و خیز متناوبِ ثبات، درست مانند هل دادن کودکی بر روی تاب عمل کرده و با هر موج پیاپی، زاویه غلتش را تشدید می‌کند.[3]

ظرف چند دقیقه، یک کشتی کانتینری عظیم می‌تواند حتی در امواجی با ارتفاع نسبتاً متوسط، به زوایای غلتش فراتر از ۳۰ درجه برسد. مؤسسه تحقیقات دریایی هلند (MARIN) در سال ۲۰۲۱ پروژه تاپ‌تیر (TopTier) را برای بررسی دقیق این مکانیزم با بهره‌گیری از آزمون‌های مدل‌سازی مقیاسی راه‌اندازی کرد تا چگونگی برهم‌کنش فرم بدنه شناورهای مدرن با این فرکانس‌های خاص موج را بسنجد.[3]

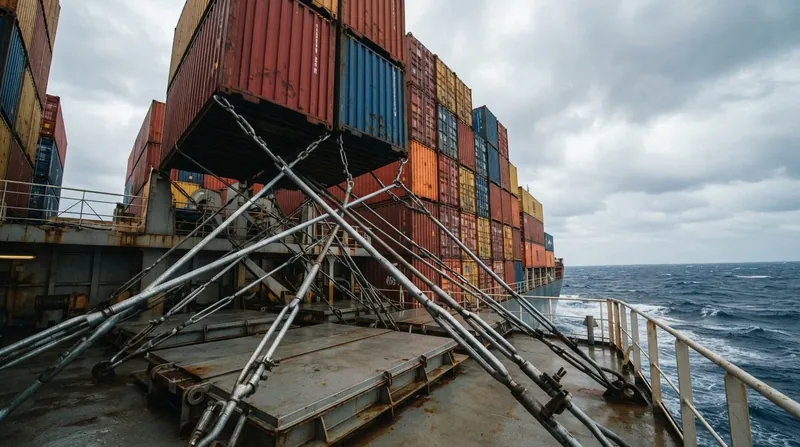

شبیه‌سازی‌های پروژه تاپ‌تیر نشان داد که کشتی‌های کانتینری بسیار بزرگ، با سینه‌های کشیده و پاشنه‌های پهن و تخت، به‌طور ویژه‌ای در برابر این تغییرات سریع ثبات آسیب‌پذیرند. شتاب‌های عرضی حاصل از این حرکت در بالاترین ردیف چیدمان کانتینرها، که می‌تواند ۴۰ متر بالاتر از خط آب قرار داشته باشد، بسیار مهیب است.[3]

شتاب عرضی و اعوجاج ساختاری

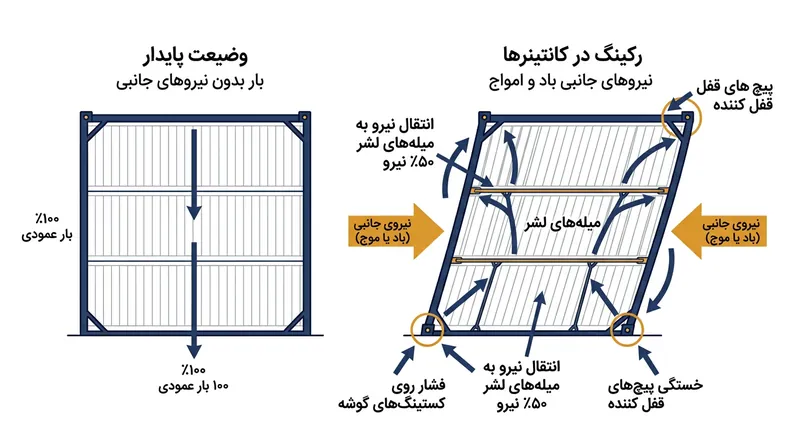

همان‌طور که کشتی از سمتی به سمت دیگر پرتاب می‌شود، کانتینرهای ردیف‌های بالایی مانند یک آونگ بسیار سنگین عمل می‌کنند. نیروی اصلی اعمال‌شده به کانتینرهای زیرین، نیروی «اعوجاج عرضی» یا راکینگ است؛ یعنی تمایل چارچوب مستطیلی فولادی برای کج شدن و تبدیل شدن به یک متوازی‌الأضلاع تحت بار جانبی.[1][2]

میله‌های مهار بار اصلی این نیروی اعوجاج را متحمل می‌شوند و این بار را از چارچوب کانتینر به سازه تقویت‌شده عرشه کشتی منتقل می‌کنند. اگر شتاب عرضی از حدود طراحی فراتر رود، کشش وارده به مهارکش‌ها و میله‌ها می‌تواند از استحکام نهایی شکست آن‌ها که در حدود ۵۰۰ کیلونیوتن است، تجاوز کند.[2]

به‌طور هم‌زمان، تویست‌لاک‌های نیمه‌خودکار با نیروهای برشی و کششی شدیدی مواجه می‌شوند، زیرا چیدمان کانتینرها در تلاش است تا به سمت بیرون واژگون شود. در این زنجیره سازه‌ای، معمولاً گوشواره‌های گوشه خود کانتینرها—و نه تویست‌لاک‌های فولادی توپر—به ضعیف‌ترین حلقه تبدیل می‌شوند.[1][2]

هنگامی که نیروهای اعوجاج از محدودیت‌های سازه‌ای پایین‌ترین کانتینر در یک ردیف فراتر رود، چارچوب فولادی آن کمانش می‌کند. این اتفاق کل بار دینامیکی ردیف‌های بالایی را به چیدمان‌های مجاور منتقل ساخته و زنجیره‌ای از خرابی‌ها را ایجاد می‌کند که سیستم مهاربندی هرگز برای متوقف کردن آن طراحی نشده است.[1]

هنگامی که سامانه مهاربندی تاب نمی‌آورد

پیامدهای فراتر رفتن این نیروها از ظرفیت تجهیزات، در چندین گزارش بررسی سوانح دریایی مستند شده است. در ژانویه ۲۰۱۸، شعبه بررسی سوانح دریایی بریتانیا (MAIB) حادثه از دست رفتن ۱۳۷ کانتینر از کشتی CMA CGM G. Washington در اقیانوس آرام شمالی را مورد بررسی قرار داد.[1]

گزارش MAIB به این نتیجه رسید که شناور غلتش‌های سنگینی را تجربه کرده که زاویه آن تا حدود ۲۰ درجه تخمین زده شد و همین امر عامل فروپاشی چیدمان بود. تحقیقات نشان داد که حدود ساختاری خود کانتینرها پیش از خراب شدن ابزارهای مهاربندی شکسته شده بود؛ شاهدی بر این واقعیت که حتی میله‌های مهار با کشش بی‌نقص نیز نمی‌توانند در صورت خرد شدن خود جعبه‌ها، چیدمان را حفظ کنند.[1]

به همین ترتیب، اداره ایمنی حمل‌ونقل استرالیا (ATSB) سانحه خرداد ۱۳۹۷ (ژوئن ۲۰۱۸) و سقوط ۸۱ کانتینر از کشتی YM Efficiency در سواحل نیو ساوت ولز را بررسی کرد. ATSB مشخص ساخت که کشتی توالی سریعی از غلتش‌های شدید را تجربه کرده که موجب تولید شتاب‌های عرضی بیش از توان سیستم مهاربندی و چارچوب کانتینرها شده است.[2]

در هر دو سانحه، شکست اولیه یک ردیف کانتینر به اثر دومینو انجامید و کانتینرهای در حال سقوط به ردیف‌های مجاور برخورد کرده و آن‌ها را از جا کندند. جرم عظیم یک ستونِ در حال سقوط با ۱۰ طبقه کانتینر، به سادگی قفل‌های چرخشی کانتینرهای همسایه را می‌بُرد و هزاران تن بار را به درون اقیانوس می‌فرستد.[1][5]

گریز از تشدید با تغییر مسیر

از آنجا که خدمه پس از آغاز توفان نمی‌توانند میله‌های مهار را تقویت کنند، تنها راه دفاع در برابر غلتش پارامتریک این است که فرمانده کشتی برهم‌کنش هیدرودینامیکی شناور با امواج را تغییر دهد. فرمانده باید با دگرگون کردن دوره تناوب برخورد با موج، پدیده تشدید (رزونانس) را بشکند.

فرمانده این هدف را با تغییر مسیر کشتی یا کاهش سرعت آن محقق می‌سازد. تغییر جهت شناور تنها به میزان ۱۰ تا ۱۵ درجه نسبت به امواج مستقیم روبه‌رو یا پشت‌سر، می‌تواند زمان‌بندی عبور قله‌های موج از بدنه را به هم زده و به سرعت از دامنه غلتش پارامتریک بکاهد.

با این حال، تشخیص آغاز غلتش پارامتریک در شرایط پرهرج‌ومرج توفان‌های زمستانی آرام شمالی فوق‌العاده دشوار است. تا زمانی که خدمه روی پل فرماندهی متوجه دوره تناوب نامتعارف غلتش شوند، ممکن است شتاب‌های عرضی از بار کاری ایمن میله‌های مهار در بخش پاشنه عرشه فراتر رفته باشد.

شورای جهانی کشتیرانی (WSC) پیامدهای این سوانح را در مقیاس جهانی دنبال می‌کند. این نهاد در گزارش سال ۲۰۲۴ خود اشاره کرد که هرچند شمار کل کانتینرهای گمشده در دریا همچنان بخش بسیار ناچیزی از ۲۵۰ میلیون کانتینر جابه‌جاشده در سال است، اما رویدادهای شدید آب‌وهوایی همچنان عامل اصلی خسارات سنگین محسوب می‌شوند.[4]

شورای جهانی کشتیرانی در گزارش سال ۲۰۲۴ خود با تأکید بر تلاش‌های مداوم برای بهبود مسیریابی بر اساس هواشناسی و استانداردهای مهاربندی اعلام کرد: «صنعت خطوط کشتیرانی پیوسته برای ارتقای ایمنی تلاش می‌کند.» این اقدامات شامل به‌کارگیری پل‌های مهاربندی مستحکم‌تر است که امکان اتصال میله‌ها به طبقات بالاتر را فراهم ساخته و بارهای اعوجاجی وارده بر کانتینرهای پایینی را کاهش می‌دهد.[4]

استحکام کل زنجیره تأمین جهان مستقیماً به کشش دقیق مهارکش‌های فولادی و قفل‌های فولادی فورج‌شده تویست‌لاک وابسته است. تا زمانی که سیستم‌های پایداری فعال نتوانند این نیروهای سهمگین را خنثی کنند، دوری از فرکانس‌های رزونانسی امواج تنها روش تضمین‌شده برای سالم نگه‌داشتن چیدمان‌های کانتینری باقی خواهد ماند.[6]
