چگونه زاویه کستر مثبت و دنباله پنوماتیک، فرمان خودرو را پس از پیچیدن به حالت مستقیم بازمی‌گردانند

بازگشت خودکار غربیلک فرمان پس از چرخش، متکی بر انحراف محور چرخش چرخ‌ها به سمت عقب و تغییر شکل لاستیک در حین حرکت دورانی است. تلاقی این دو مشخصه فیزیکی — زاویه کستر مثبت و دنباله پنوماتیک — بازوی اهرمی مکانیکی مشخصی می‌سازد که به محض رها شدن فرمان توسط راننده، چرخ‌های جلو را به سمت خط مستقیم می‌کشاند.[1][2]

در غیاب این گشتاور خود‌مرکزکننده، خودرو پس از هر پیچ به چرخش خود ادامه می‌داد و هدایت آن در سرعت‌های بزرگراهی نیازمند اصلاح مداوم زاویه فرمان از سوی راننده بود. این فرایند کاملاً بر پایه‌های فیزیک غیرفعال استوار است و از حرکت روبه‌جلوی خودرو و اصطکاک سطح جاده برای تولید نیروی مرکزکننده بهره می‌گیرد.[5]

مهندسان خودرو با تنظیم دقیق این دو متغیر، نحوه انتقال حس چسبندگی جاده به دستان راننده را مشخص می‌کنند. تغییر در هندسه سیستم تعلیق و ساختار لاستیک تعیین می‌کند که آیا یک خودرو در سرعت ۱۲۰ کیلومتر در ساعت از پایداری خطی کافی برخوردار است یا در سرعت‌های پایین مانورپذیری چابکی دارد.[5]

پایه مکانیکی حاصل از کستر مثبت

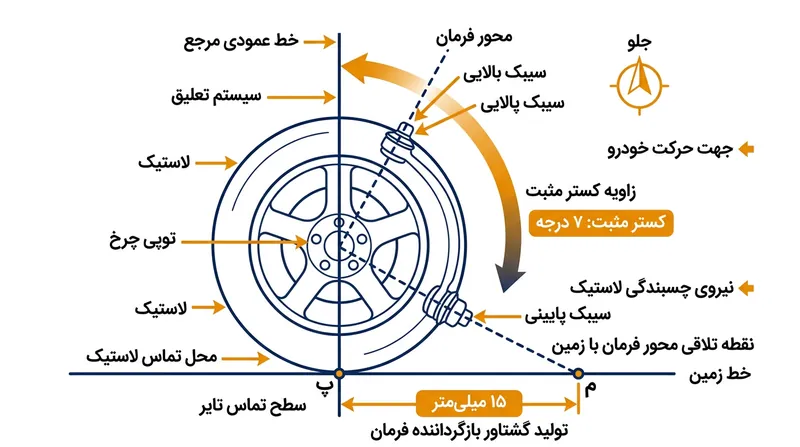

کستر مثبت نشان‌دهنده شیب رو به عقب محور فرمان هنگام مشاهده چرخ از نمای جانبی خودرو است. بر اساس استاندارد J670 انجمن مهندسان خودرو (SAE)، این زاویه باعث می‌شود محل برخورد محور چرخش با سطح زمین، جلوتر از مرکز واقعی سطح تماس لاستیک با آسفالت قرار گیرد.[1]

این فاصله افقی میان دو نقطه، «دنباله مکانیکی» نامیده می‌شود. در یک خودروی سواری استاندارد، زاویه کستر مثبت معمولاً بین سه تا پنج درجه تنظیم می‌شود که حدود ۱۵ تا ۲۰ میلی‌متر دنباله مکانیکی در چرخ‌های جلو ایجاد می‌کند.[1]

عملکرد این سامانه دقیقاً شبیه چرخ‌های متحرک چرخ‌دستی‌های خرید است که در آن‌ها چرخ پشت محور دوران به حرکت درمی‌آید. با پیشروی خودرو، سطح جاده نیروی پسار به سطح تماس تایر وارد می‌کند و آن را مستقیماً در امتداد محور فرمان به عقب می‌کشد تا با جهت حرکت هم‌راستا شود.[1]

ویلیام و داگلاس میلیکن در کتاب مرجع «دینامیک خودروهای مسابقه‌ای» (۱۹۹۵) تأکید می‌کنند: «دنباله مکانیکی، پایداری پایه‌ای لازم را برای حفظ حرکت مستقیم خودرو بر فراز ناهمواری‌های سطح مسیر فراهم می‌آورد.» در خودروهای مسابقه‌ای، این زاویه اغلب تا هفت یا هشت درجه افزایش می‌یابد تا بیشینه پایداری در سرعت‌های بالا حاصل شود.[3]

تغییر شکل تایر و مفهوم دنباله پنوماتیک

در حالی که دنباله مکانیکی یک خصیصه هندسی ثابت در ساختار شاسی است، دنباله پنوماتیک ماهیتی متغیر دارد که ناشی از تغییر شکل فیزیکی تایر است. هنگام تغییر جهت خودرو، تایر دقیقاً در راستای چرخش فیزیکی خود حرکت نمی‌کند؛ اختلاف زاویه میان امتداد هدایت چرخ و مسیر واقعی حرکت آن، «زاویه لغزش» خوانده می‌شود.[2]

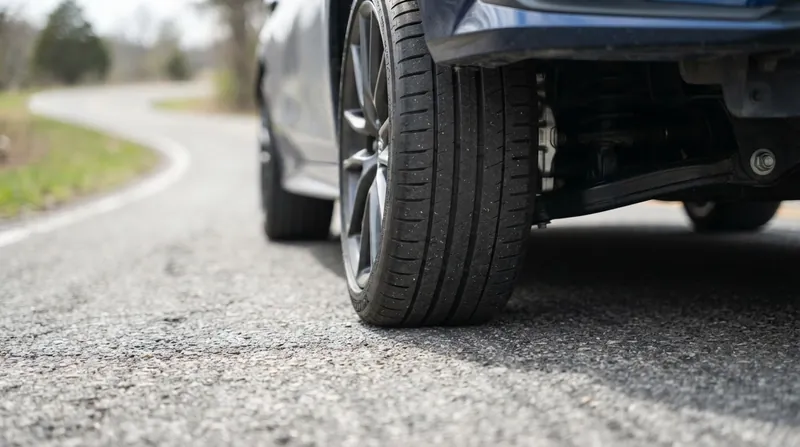

با اعمال زاویه لغزش بر تایر در حال دوران، عاج لاستیکی در تماس با آسفالت دچار پیچش می‌شود. نیروی اصطکاک جانبی ناشی از این پیچش به صورت یکنواخت در سطح تماس توزیع نمی‌شود، بلکه تمرکز آن به سمت بخش عقبی رد تایر گرایش پیدا می‌کند.

این جابه‌جایی رو به عقب در مرکز اعمال نیروی جانبی، پدیده‌ای به نام دنباله پنوماتیک را به وجود می‌آورد. در زوایای لغزش اندک — معمولاً بین یک تا سه درجه در رانندگی معمول شهری — این دنباله می‌تواند به ۲۵ تا ۳۰ میلی‌متر برسد و حتی از دنباله مکانیکی تعبیه‌شده در تعلیق پیشی بگیرد.[2]

هانس پاسجکا، فیزیکدان فقید هلندی که در سال ۲۰۰۲ مدل‌های استاندارد تایر موسوم به «فرمول جادویی» را تدوین کرد، اثبات نمود که این دنباله ساختاری کشسان دارد. دنباله پنوماتیک در عمل مانند یک بازوی اهرمی ثانویه عمل می‌کند و با تقویت نیروی جانبی در پیچ، چرخ را به سمت مرکز بازمی‌گرداند.[2]

محاسبه گشتاور خود‌مرکزکننده

گشتاور کل خود‌مرکزکننده که به جعبه‌فرمان وارد می‌شود، حاصل‌ضرب نیروی جانبی پیچش در مجموع دو دنباله مکانیکی و پنوماتیک است. این نیروی چرخشی ترکیبی، همان مقاومتی است که راننده هنگام نگه‌داشتن فرمان در میانه پیچ در دستان خود احساس می‌کند.[5]

در سرعت ثابت ۸۰ کیلومتر در ساعت در یک پیچ ملایم بزرگراهی، تایر جلو ممکن است ۲۰۰۰ نیوتن نیروی جانبی ایجاد کند. با احتساب مجموع دنباله ۴۵ میلی‌متری (۰٫۰۴۵ متر)، تایر ۹۰ نیوتن‌متر گشتاور خود‌مرکزکننده تولید می‌کند که توسط سازوکار جعبه‌فرمان تعدیل شده و سپس به غربیلک فرمان می‌رسد.[5]

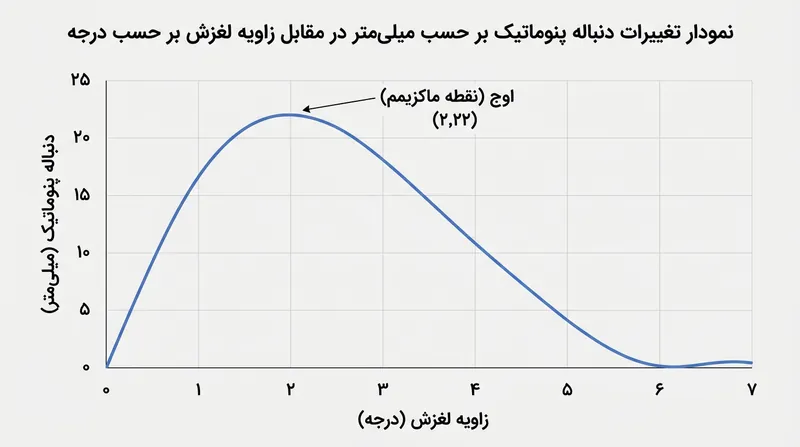

از آنجا که دنباله پنوماتیک در زوایای لغزش بسیار کم به اوج خود می‌رسد، بیشترین سنگینی فرمان در همان ابتدای ورود به پیچ حس می‌شود. این مقاومت اولیه، بازخورد ملموسی به راننده می‌دهد دال بر اینکه لاستیک به سطح مسیر چنگ زده و تغییر مسیر در حال وقوع است.[2]

با افزایش شدت پیچیدن، دنباله مکانیکی همچنان ثابت می‌ماند اما دنباله پنوماتیک رو به کاهش می‌گذارد؛ زیرا لاستیک در بخش عقبی سطح تماس به جای چسبندگی کامل، شروع به سر خوردن می‌کند و مرکز نیروی جانبی به سمت جلو حرکت می‌کند.[2]

آستانه چسبندگی و حس انتقالی به فرمان

این جابه‌جایی دینامیکی، سازوکار بنیادینی است که خودرو از طریق آن مرزهای چسبندگی لاستیک را به راننده منتقل می‌کند. زمانی که زاویه لغزش در یک تایر استاندارد جاده‌ای از چهار تا شش درجه فراتر رود، دنباله پنوماتیک با افتی شدید به سوی صفر میل می‌کند.[2]

پاسجکا در کتاب «دینامیک تایر و خودرو» می‌نویسد: «با نزدیک شدن تایر به بیشینه نیروی جانبی خود، دنباله پنوماتیک ناپدید می‌شود و گشتاور خود‌مرکزکننده افتی چشمگیر پیدا می‌کند.» این کاهش ناگهانی همان پدیده‌ای است که رانندگان از آن به عنوان سبک شدن فرمان پیش از کم‌فرمانی و از دست رفتن چسبندگی چرخ‌های جلو یاد می‌کنند.[2]

اگر خودرو تنها متکی بر دنباله مکانیکی بود، مقاومت فرمان به شکل خطی تا لحظه جدایی کامل تایر از آسفالت افزایش می‌یافت و هشداری به راننده نمی‌رسید. فروپاشی دنباله پنوماتیک یک حائل حسی حیاتی فراهم می‌آورد که اشباع ظرفیت چسبندگی تایر را پیش از بروز سرخوردن خطرناک هشدار می‌دهد.[3]

مهندسان خودروهای مسابقه‌ای با ظرافت این دو دنباله را در تناسب با یکدیگر تنظیم می‌کنند. دنباله مکانیکیِ بیش از حد، افت دنباله پنوماتیک را پنهان می‌سازد و به کرختی فرمان منجر می‌شود؛ وضعیتی که مانع از دریافت هشدار افت چسبندگی توسط راننده خواهد شد.[3]

گذار به فرمان‌های با مدیریت الکترونیکی

اصول فیزیکی حاکم بر گشتاور خود‌مرکزکننده تغییرناپذیر مانده‌اند، اما نحوه دریافت این بازخورد حسی با فراگیری سیستم‌های کمکی فرمان برقی (EPS) در دو دهه اخیر دگرگون شده است؛ به طوری که تا سال ۲۰۲۳، بیش از ۸۵ درصد خودروهای سبک جدید در جهان مجهز به فرمان برقی شدند.[4]

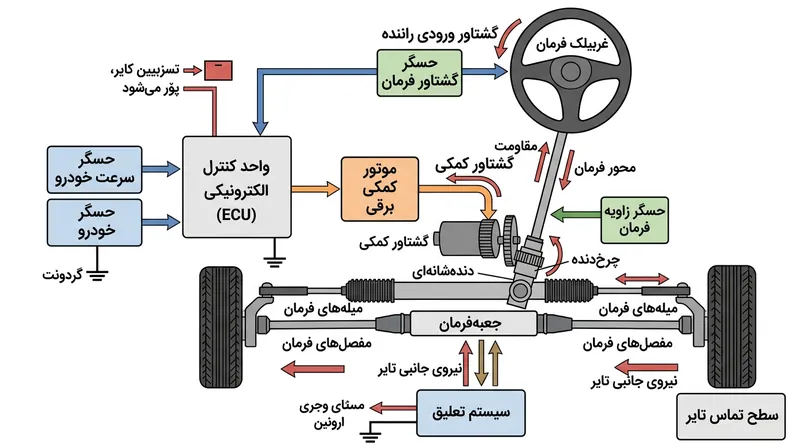

سامانه‌های هیدرولیکی پیشین صرفاً نیروی دست راننده را تقویت می‌کردند و گشتاور خام تولیدی تایر مستقیماً از طریق سیال هیدرولیک بازگردانده می‌شد. در مقابل، سامانه‌های برقی با نصب موتور الکتریکی روی ستون یا جعبه‌فرمان، این نیروها را از مجرای پردازش نرم‌افزاری عبور می‌دهند.[4]

واحدهای کنترل فرمان برقی مدرن، ورودی‌های مربوط به دنباله مکانیکی و پنوماتیک را نقشه‌برداری کرده و با اعمال گشتاور کمکی یا مقاومتی ساختگی، حس فرمان را بازآفرینی می‌کنند. چنانچه حسگرها کاهش دنباله پنوماتیک ناشی از لغزش تایر را ثبت کنند، سیستم می‌تواند به شکل ساختگی فرمان را سبک سازد تا رفتار فرمان‌های مکانیکی قدیمی شبیه‌سازی شود.[4]

این مداخله نرم‌افزاری به خودروسازان امکان داده است تا از زوایای کستر مثبت تند برای پایداری در سرعت‌های بالا استفاده کنند، بدون اینکه فرمان در مانورهای پارک سنگین و دشوار شود؛ الگوریتم در سرعت ۵ کیلومتر در ساعت بیشترین نیروی کمکی را تزریق می‌کند و در ۱۲۰ کیلومتر در ساعت آن را کاهش می‌دهد.[4][5]
