چگالی انرژی، مدیریت حرارتی و هزینه: بده‌بستان‌های سلول‌های باتری استوانه‌ای، منشوری و کیسه‌ای در خودروهای برقی

محدودیت‌های اساسی عملکرد یک خودروی برقی در مرحله بسته‌بندی الکترودها تعیین می‌شود. پیش از نهایی شدن شیمی یا طراحی سیستم‌های خنک‌کننده، تصمیم‌گیری در مورد پیچیدن الکترودها در یک استوانه فولادی، روی هم چیدن آن‌ها در یک منشور آلومینیومی صلب، یا مهر و موم کردن آن‌ها در یک کیسه پلیمری انعطاف‌پذیر، معماری حرارتی و محدودیت‌های ساختاری کل پک باتری را مشخص می‌کند.

این انتخاب هندسی اهمیت دارد زیرا دفع گرما، کارایی حجمی و مقیاس مونتاژ خودکار بسته به شکل، با نرخ‌های متفاوتی تغییر می‌کنند و نه تنها میزان انرژی قابل حمل توسط خودرو، بلکه سرعت تخلیه ایمن آن تحت بارهای پایدار را نیز دیکته می‌کنند.[6]

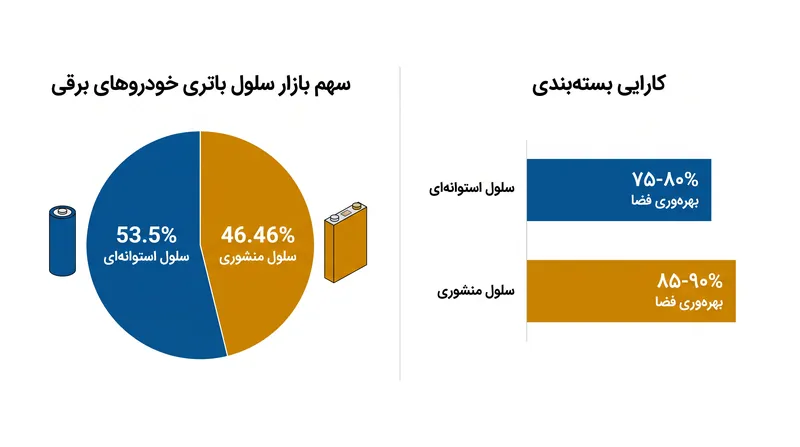

بازار جهانی در حال حاضر بر اساس این خطوط هندسی دو شاخه می‌شود، زیرا تولیدکنندگان برای اولویت‌های مختلف بهینه‌سازی می‌کنند. در سال ٢٠٢٥، سلول‌های استوانه‌ای ٥٣.٥٪ از بازار جهانی سلول‌های باتری را به خود اختصاص دادند، که عمدتاً ناشی از خطوط تولید تثبیت شده ١٨٦٥٠ و ٢١٧٠، در کنار افزایش تولید فرمت بزرگتر ٤٦٨٠ بود.

در همین حال، سلول‌های منشوری ٤٦.٤٦٪ از بازار پک را تشکیل دادند که به شدت مورد علاقه تولیدکنندگان چینی با استفاده از معماری‌های «سلول به پک» است. سلول‌های کیسه‌ای، اگرچه سهم کلی کمتری دارند، اما پیش‌بینی می‌شود تا سال ٢٠٣١ با نرخ رشد مرکب سالانه ٢٥.٨٪ گسترش یابند، زیرا خودروسازان به دنبال ارتفاع‌های کمتر برای بهبود عملکرد آیرودینامیکی هستند.[3]

بده‌بستان اصلی بین این فرمت‌ها در تضاد بین کارایی حجمی و مدیریت حرارتی نهفته است. سلول‌های منشوری، با بدنه‌های آلومینیومی مستطیلی خود، به صورت فشرده و با حداقل فضای خالی روی هم چیده می‌شوند. این هندسه به ٨٥٪ تا ٩٠٪ بهره‌وری فضا در داخل یک پک دست می‌یابد و به خودروسازان اجازه می‌دهد مواد فعال بیشتری را در یک فضای معین جای دهند.

در مقابل، سلول‌های استوانه‌ای به دلیل مقطع دایره‌ای خود، ذاتاً هنگام بسته‌بندی فضاهای خالی ایجاد می‌کنند و کارایی حجمی آن‌ها را تقریباً به ٧٥٪ تا ٨٠٪ محدود می‌سازند. شرکت «اولیو باتری» اشاره می‌کند: «برای چگالی انرژی سلولی معادل، پک‌های منشوری در سطح پک به ٥ تا ١٥ درصد چگالی حجمی بهتری دست می‌یابند.»[1]

با این حال، آن فضای خالی ٢٠٪ تا ٢٥٪ در یک پک استوانه‌ای، حجم هدر رفته نیست؛ بلکه به عنوان یک کانال ضروری برای تخلیه حرارتی عمل می‌کند. یک مطالعه کالبدشکافی در سال ٢٠٢٦ که توسط فراونهوفر IKTS و دانشگاه RWTH آخن انجام شد، یک سلول استوانه‌ای ٤٦ میلی‌متری در ٨٠ میلی‌متری با شیمی نیکل-کبالت-منگنز را با یک سلول منشوری کشیده با شیمی لیتیوم-آهن-فسفات مقایسه کرد.

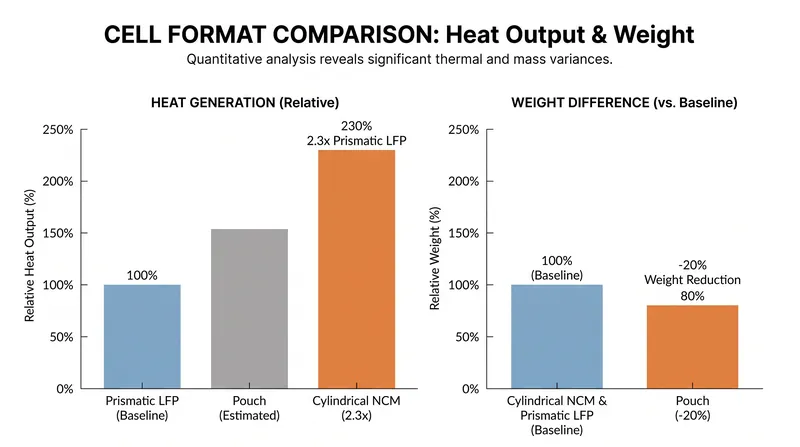

محققان دریافتند که در نرخ تخلیه ١C، سلول استوانه‌ای تقریباً ٢.٣ برابر بیشتر از جایگزین منشوری، گرما در واحد حجم تولید می‌کند، که نیازمند زیرساخت خنک‌کننده به مراتب قوی‌تری برای حفظ دماهای عملیاتی ایمن است.[2]

مقایسه این نرخ تولید گرما با کارایی بسته‌بندی دو فرمت، نشان می‌دهد که چرا شیمی‌های خاصی به اشکال مشخصی محدود شده‌اند. در حالی که سلول‌های استوانه‌ای تحت بار بیش از دو برابر گرما در واحد حجم تولید می‌کنند، فضای خالی ذاتی و نسبت سطح به حجم بالای آن‌ها به نوارهای خنک‌کننده مایع اجازه می‌دهد تا بین سلول‌ها حرکت کنند و تولید گرمای بالای آن‌ها را قابل مدیریت سازد.

سلول‌های منشوری، که ١٠٪ تا ١٥٪ متراکم‌تر بسته‌بندی می‌شوند، این سطح از گرما را به دام می‌اندازند، و این امر جفت شدن آن‌ها با شیمی‌های با گرمای کمتر مانند لیتیوم-آهن-فسفات را برای جلوگیری از فرار حرارتی (Thermal Runaway) الزامی می‌کند.[6]

بلوغ تولید و هزینه، دومین محور اصلی واگرایی را نشان می‌دهند. سلول‌های استوانه‌ای از بیش از دو دهه تجربه تولید انبوه بسیار خودکار بهره می‌برند که در ابتدا برای لوازم الکترونیکی مصرفی مقیاس‌بندی شده بود. این بلوغ منجر به ثبات قوی سلول به سلول و نرخ نقص پایین‌تر می‌شود و حاشیه سود ناخالص خودروسازان را افزایش می‌دهد.

فرآیند پیچیدن الکترودهای استوانه‌ای بسیار خودکار است، اگرچه تعداد زیاد سلول‌های مورد نیاز برای یک پک خودرو – که اغلب به هزاران عدد می‌رسد – پیچیدگی‌هایی را به اتصال سیم‌ها و جوشکاری شینه‌ها (Busbar) اضافه می‌کند و نیازمند خطوط مونتاژ پیچیده برای مدیریت اتصالات داخلی است.[1][3][5]

سلول‌های منشوری با نیاز به تعداد واحدهای بسیار کمتری در هر خودرو، این پیچیدگی مونتاژ را کاهش می‌دهند. ظرفیت یک سلول منشوری معمولاً بین ٢٠ تا بیش از ١٠٠ آمپر ساعت است، در مقایسه با ٢ تا ٥ آمپر ساعت که برای فرمت‌های استاندارد استوانه‌ای معمول است.

این امر تعداد اتصالات الکتریکی مورد نیاز را کاهش می‌دهد، چیدمان شینه را ساده می‌کند و زمان مونتاژ را برای تولید با حجم پایین کاهش می‌دهد. بده‌بستان این است که فرآیند روی هم چیدن الکترودهای منشوری از نظر تاریخی کمتر خودکار بوده و بیشتر مستعد تغییرات تولیدی نسبت به پیچیدن استوانه‌ای است، اگرچه تکنیک‌های تولید به سرعت در حال بهبود هستند.[1][5]

سلول‌های کیسه‌ای پوشش فلزی صلب را به طور کامل حذف می‌کنند و از بسته‌بندی لمینت آلومینیوم-پلیمر انعطاف‌پذیر استفاده می‌نمایند. این عدم وجود پوسته سخت، بالاترین چگالی انرژی وزنی را به سلول‌های کیسه‌ای می‌دهد، به طوری که تا ٢٠٪ سبک‌تر از سلول‌های استوانه‌ای با بدنه آلومینیومی و ظرفیت معادل هستند.

با این حال، این انعطاف‌پذیری آسیب‌پذیری‌های ساختاری ایجاد می‌کند. سلول‌های کیسه‌ای برای جلوگیری از تورم در حین کار به پشتیبانی مکانیکی خارجی نیاز دارند و بیشتر در معرض آسیب فیزیکی هستند، که مستلزم حفاظت تقویت‌شده در سطح ماژول است که می‌تواند مزایای وزنی اولیه آن‌ها را خنثی کرده و طراحی کلی پک را پیچیده سازد.[5]

صنعت به طور فزاینده‌ای به سمت یکپارچه‌سازی ساختاری حرکت می‌کند، جایی که خود سلول‌ها بارهای مکانیکی را تحمل می‌کنند. سلول‌های منشوری برای معماری‌های «سلول به پک» بسیار مناسب هستند و ساختارهای ماژول سنتی را برای افزایش چگالی انرژی و کاهش وزن حذف می‌کنند.

فرمت‌های استوانه‌ای نیز در حال انطباق هستند، به طوری که سلول‌های بزرگتر ٤٦٨٠ به طور خاص طراحی شده‌اند تا به عنوان اجزای ساختاری در شاسی خودرو عمل کنند. در حالی که خودروسازان این تقاضاهای رقابتی را متعادل می‌کنند، انتخاب فرمت سلول به جای جستجو برای یک استاندارد جهانی، یک محاسبه مهندسی بسیار خاص باقی می‌ماند، به طوری که هر هندسه جایگاه‌های عملیاتی متمایزی را برای خود ایجاد می‌کند.[3][4][6]
