مکانیک افت کیفیت باتری خودروهای الکتریکی: مقایسه رشد لایه اس‌ای‌آی و رسوب لیتیوم

مهندسان خودرو که سیستم‌های مدیریت باتری را برنامه‌ریزی می‌کنند، باید دقیقا تصمیم بگیرند که با چه شدتی جریان را وارد یک سلول لیتیوم-یون کنند؛ انتخابی که آن را از طریق به‌روزرسانی‌های نرم‌افزاری و پروتکل‌های تنظیم حرارتی اجرا می‌کنند. آنچه آن‌ها در عمل قادر به انجامش هستند، محدود کردن ولتاژ و تنظیم جریان خنک‌کننده برای به حداکثر رساندن سرعت شارژ بدون تخریب دائمی ظرفیت سلول است. هنگامی که آن‌ها این الگوریتم‌ها را برای نسل آینده معماری‌های ۸۰۰ ولتی کالیبره می‌کنند، با یک بده‌بستان دقیق الکتروشیمیایی مواجه می‌شوند: کاهش هدررفت کند و اجتناب‌ناپذیر ناشی از رشد فاز میانی الکترولیت جامد (SEI) در برابر خطر حاد و فاجعه‌بار رسوب لیتیوم.[9]

هر بار که یک خودروی الکتریکی شارژ یا تخلیه می‌شود، یون‌های لیتیوم از طریق یک الکترولیت مایع میان کاتد و آند گرافیتی جابه‌جا می‌شوند. در طول اولین چرخه‌های شارژ در کارخانه، الکترولیت با آند واکنش می‌دهد تا SEI را تشکیل دهد؛ یک لایه غیرفعال‌کننده با ضخامتی بین ۱۰ تا ۵۰ نانومتر. این لایه ضروری است زیرا از تجزیه کنترل‌نشده بیشتر الکترولیت جلوگیری می‌کند، اما تشکیل آن بخش کوچکی از موجودی لیتیوم فعال سلول را برای همیشه مصرف می‌کند.[2][7]

چالش مهندسی این است که SEI هرگز کاملا پایدار نیست. با انبساط و انقباض باتری در طول عملکرد عادی، ترک‌های میکروسکوپی در لایه SEI ایجاد می‌شود که گرافیت تازه را در معرض الکترولیت قرار می‌دهد. سپس سیستم برای ترمیم این شکاف، لیتیوم فعال بیشتری مصرف می‌کند. بر اساس تحلیلی که در سال ۲۰۲۳ در پلتفرم Preprints.org منتشر شد، «مصرف مداوم لیتیوم فعال توسط لایه SEI همچنان عامل اصلی افت خطی ظرفیت در طول عملکرد استاندارد است.»[1]

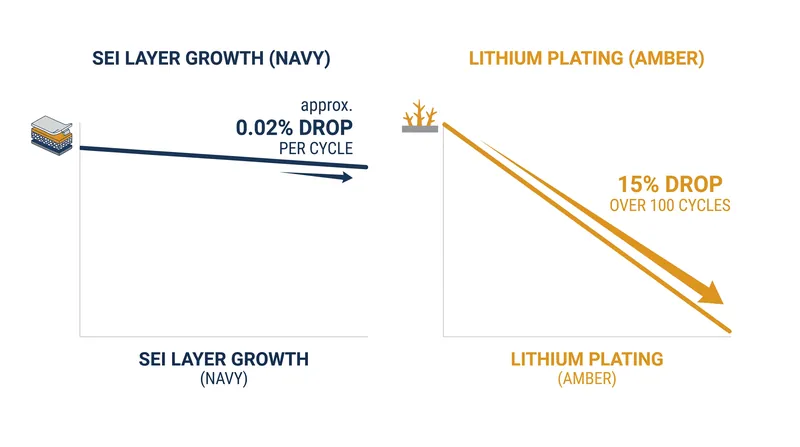

این مکانیسم ترمیم مداوم، عمر تقویمی پایه خودرو را تعیین می‌کند. داده‌های نشریه انجمن الکتروشیمی (Journal of the Electrochemical Society) نشان می‌دهد که تحت شرایط شارژ استاندارد 1C در دمای ۲۵ درجه سانتی‌گراد، رشد SEI باعث افت ظرفیت ثابتی در حدود ۰.۰۲ درصد در هر چرخه می‌شود. در طول یک عمر ۱۰ تا ۱۵ ساله، این افت کیفیت خطی به آرامی برد کلی پک باتری را کاهش می‌دهد و محدودیت بنیادین معماری‌های مبتنی بر الکترولیت پلیمری فعلی را رقم می‌زند.[3]

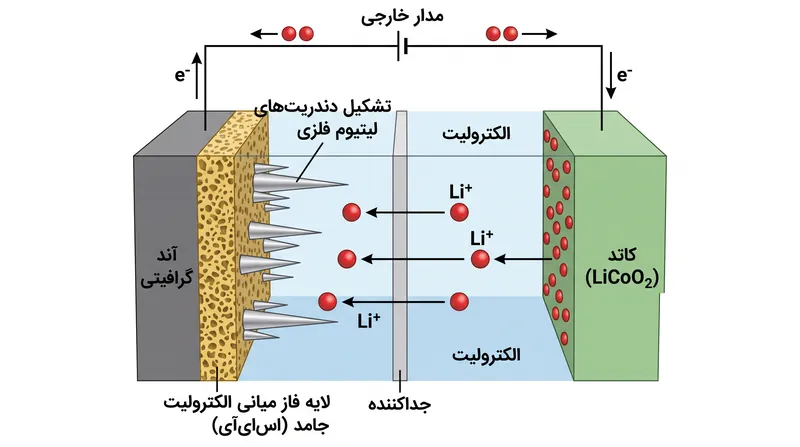

با این حال، زمانی که رانندگان خودرو را به شارژرهای سریع جریان مستقیم (DC) با توان ۳۵۰ کیلووات متصل می‌کنند، سیستم مدیریت باتری باید مسیر کاملا متفاوتی از افت کیفیت را مدیریت کند: رسوب لیتیوم. رسوب زمانی رخ می‌دهد که یون‌های لیتیوم سریع‌تر از آنکه بتوانند در ساختار کربنی جای‌گیری کنند (یا درون‌رفت داشته باشند)، به آند گرافیتی می‌رسند. در این حالت، یون‌ها به جای ذخیره ایمن در داخل آند، روی سطح انباشته شده و به لیتیوم فلزی احیا می‌شوند.[6][9]

آغاز رسوب لیتیوم به شدت به دما و چگالی جریان وابسته است. پژوهشی که در سال ۲۰۲۲ در نشریه Frontiers in Energy Research منتشر شد، نشان می‌دهد که افزایش نرخ شارژ به بیش از 2C (شارژ کامل باتری در کمتر از ۳۰ دقیقه) در دمای زیر ۲۵ درجه سانتی‌گراد، سلول را از مرز ظرفیت جای‌گیری خود عبور می‌دهد. لیتیوم فلزی سدی ایجاد می‌کند که نه تنها مانع ورود یون‌های بعدی به آند می‌شود، بلکه با الکترولیت واکنش شدیدی نشان داده و یک لایه SEI ثانویه و با مقاومت بالا تشکیل می‌دهد.[4]

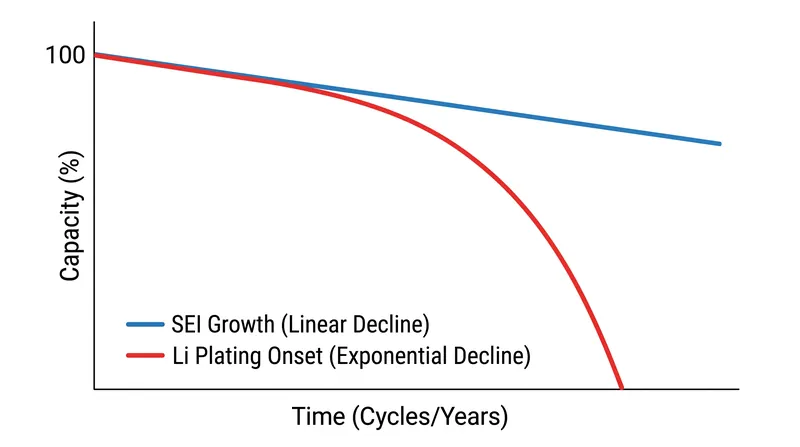

پیامدهای رسوب لیتیوم شدید و غیرخطی است. در حالی که رشد SEI باعث افت قابل پیش‌بینی و کند می‌شود، رسوب لیتیوم می‌تواند منجر به افت ناگهانی عملکرد شود. مطالعه‌ای در نشریه Energies نشان داد که شارژ سریع مکرر در شرایط رسوب‌گذاری می‌تواند تنها طی ۱۰۰ چرخه، تا ۱۵ درصد افت ظرفیت به همراه داشته باشد. در موارد حاد، لیتیوم رسوب‌کرده به ساختارهای سوزنی‌شکلی به نام دندریت تبدیل می‌شود که می‌توانند جداکننده را سوراخ کرده و باعث اتصال کوتاه شوند.[6]

برای مدیریت این خطرات متضاد، سیستم‌های مدیریت باتری از پروفایل‌های شارژ پویا استفاده می‌کنند. هنگامی که راننده به سمت یک شارژر سریع مسیریابی می‌کند، نرم‌افزار خودرو پیش‌شرط‌سازی حرارتی را آغاز کرده و پک باتری را به طور فعال تا بازه بهینه بین ۳۰ تا ۳۵ درجه سانتی‌گراد گرم می‌کند. این افزایش دما، نرخ نفوذ یون‌های لیتیوم به داخل گرافیت را بالا برده و خطر رسوب را حتی در جریان‌های بالا به میزان قابل‌توجهی کاهش می‌دهد.[9]

با این وجود، افزایش دما نیز تاوان خاص خود را دارد. اگرچه گرما از رسوب لیتیوم در حین شارژ سریع جلوگیری می‌کند، اما دمای بالای مداوم، واکنش‌های شیمیایی محرک رشد لایه SEI را تسریع می‌بخشد. بنابراین، مهندسان باید سیستم مدیریت حرارتی را طوری برنامه‌ریزی کنند که به محض پایان جلسه شارژ سریع، پک را به شدت خنک کرده و دمای سلول را به زیر ۲۵ درجه سانتی‌گراد برگرداند تا از گسترش هدررفت‌گونه SEI جلوگیری شود.[7][9]

گذار به سمت باتری‌های حالت جامد با هدف تغییر کامل این معادلات صورت می‌گیرد. پژوهشگران امیدوارند با جایگزینی الکترولیت مایع با یک پلیمر جامد یا ماده سرامیکی، لایه سنتی SEI را حذف کرده و به صورت فیزیکی مانع تشکیل دندریت شوند. تحلیلی در نشریه ACS Applied Energy Materials خاطرنشان می‌کند که مدیریت رابط آند لیتیومی همچنان مانع اصلی برای حفظ ظرفیت در این سلول‌های نسل آینده است، زیرا تماس جامد با جامد تنش‌های مکانیکی جدیدی ایجاد می‌کند.[5]

تا زمانی که معماری‌های حالت جامد به مقیاس تجاری برسند، صنعت برای ایجاد تعادل در این ترازنامه الکتروشیمیایی به نرم‌افزارهای پیچیده‌تری متکی است. خودروهای الکتریکی مدرن به طور پیوسته مقاومت داخلی سلول، منحنی‌های ولتاژ و دمای محیط را پایش کرده و حداکثر جریان شارژ مجاز را در لحظه تنظیم می‌کنند. اگر سیستم نشانه‌های ولتاژی آغاز رسوب لیتیوم را تشخیص دهد، بلافاصله سرعت شارژ را محدود کرده و یکپارچگی فیزیکی آند را بر راحتی راننده ترجیح می‌دهد.[8][9]

طول عمر باتری یک خودروی الکتریکی با یک نقطه خرابی واحد تعیین نمی‌شود، بلکه به این بستگی دارد که نرم‌افزار تا چه حد با موفقیت مرز میان این دو مکانیسم را مدیریت می‌کند. محدودیت‌های فیزیکی گرافیت و لیتیوم قوانین را دیکته می‌کنند و سیستم مدیریت باتری باید دائما پارامترهای دقیق حرارتی و الکتریکی مورد نیاز برای حفظ عملکرد ایمن سلول در این چارچوب را محاسبه کند.[9]
