سازوکار معماری باتری خودروهای برقی: مقایسه یکپارچه‌سازی ساختاری و طراحی ماژولار

صنعت خودروسازی در حال حاضر درگیر یک کشمکش مهندسی اساسی است. از یک سو، تلاش بی‌وقفه برای تولید خودروهای برقی سبک‌تر با برد بیشتر، ایجاب می‌کند که هر ذره وزن مرده از شاسی حذف شود. از سوی دیگر، بازار رو به رشد دست دوم و اکوسیستم تعمیرات مستقل نیازمند خودروهایی هستند که به جای دور انداخته شدن، قابل تشخیص و تعمیر باشند. در مرکز این تنش، بسته باتری قرار دارد که گران‌ترین و سنگین‌ترین جزء در یک خودروی برقی است.

طی دهه گذشته، معماری باتری‌های خودروهای برقی نسبتاً استاندارد باقی مانده است. خودروسازان فلسفه‌های طراحی را از لوازم الکترونیکی مصرفی وام گرفتند و سلول‌های استوانه‌ای یا منشوری مجزا را در ماژول‌های مجزا و قابل مدیریت گروه‌بندی کردند [۱]. سپس این ماژول‌ها به یک محفظه محافظ بزرگ‌تر پیچ می‌شدند که در نهایت به زیر خودرو متصل می‌شد. این رویکرد «عروسک‌های تودرتوی روسی» درجه بالایی از ایمنی و انعطاف‌پذیری تولید را فراهم می‌کرد، اما حجم عظیمی از افزونگی ساختاری را نیز به همراه داشت.[1]

مزیت اصلی این معماری ماژولار سنتی، قابلیت سرویس‌دهی آن است. از آنجایی که سلول‌ها محفظه‌بندی شده‌اند، یک خرابی موضعی لزوماً کل سیستم ذخیره انرژی را محکوم به فنا نمی‌کند. تکنسین‌های تعمیر مستقل می‌توانند یک ماژول معیوب را جدا کرده، باس‌بارهای ولتاژ بالا را قطع کنند و واحد آسیب‌دیده را تعویض نمایند تا عملکرد کامل خودرو بازیابی شود [۵]. این مسیر تعمیر در سطح قطعه برای حفظ خودروهای برقی قدیمی در جاده و جلوگیری از اسقاط شدن آنها حیاتی بوده است.[5]

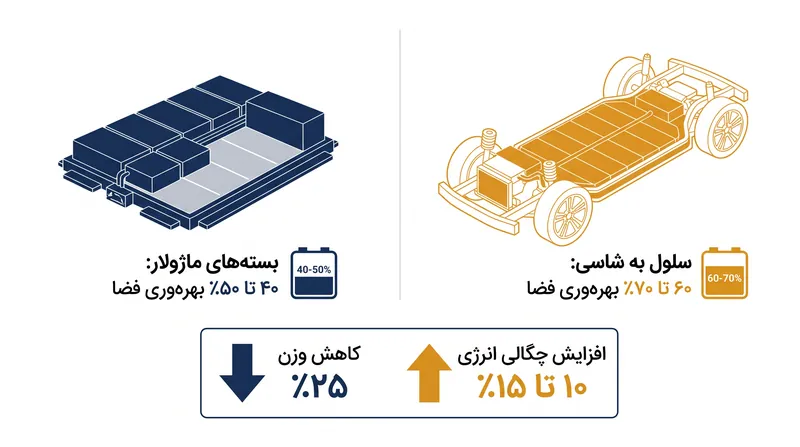

با این حال، این ماژولار بودن با یک جریمه فیزیکی شدید همراه است. لایه‌های بسته‌بندی میانی – قاب‌های ماژول، سیم‌کشی داخلی، رابط‌های حرارتی و محفظه سنگین بیرونی بسته – حجم فیزیکی ارزشمندی را بدون ذخیره هیچ انرژی مصرف می‌کنند. معماری‌های ماژولار سنتی معمولاً تنها به کارایی فضایی ۴۰ تا ۵۰ درصد دست می‌یابند [۱]. بقیه حجم توسط پشتیبانی ساختاری و هوای مرده اشغال می‌شود و خودروسازان را مجبور می‌کند برای دستیابی به برد حرکتی قابل قبول، خودروهای بزرگ‌تر و سنگین‌تری بسازند.[1]

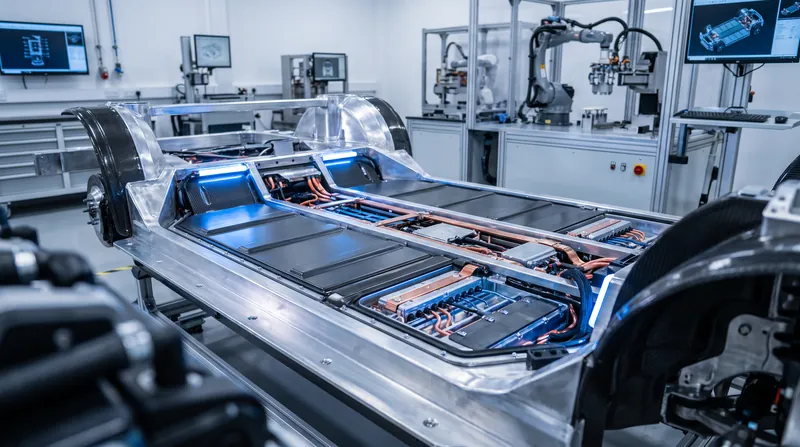

در پاسخ به این ناکارآمدی، صنعت در حال تجربه یک تغییر الگو به سمت معماری‌های «سلول به بسته» (CTP) و «سلول به شاسی» (CTC) است [۲]. این طراحی‌های باتری ساختاری، لایه ماژول میانی را به طور کامل حذف می‌کنند. به جای گروه‌بندی سلول‌ها در جعبه‌های جداگانه، تولیدکنندگان سلول‌ها را مستقیماً به محفظه اصلی بسته یا، در مورد CTC، مستقیماً به قاب باربر خودرو متصل می‌کنند [۳].[2][3]

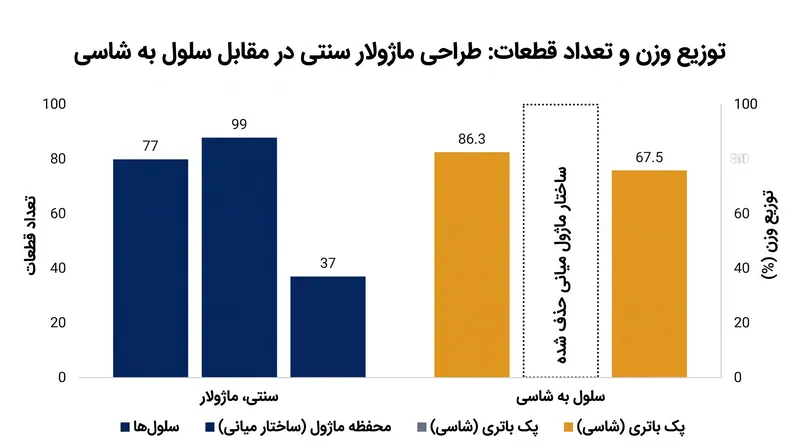

مزایای مهندسی این یکپارچه‌سازی ساختاری عمیق است. با حذف صدها قطعه اضافی، خودروسازان می‌توانند چگالی بسته‌بندی باتری را به طور چشمگیری افزایش دهند. کارایی فضایی به ۶۰ تا ۷۰ درصد می‌رسد و امکان افزایش ۱۰ تا ۱۵ درصدی چگالی انرژی در سطح خودرو را بدون گسترش ردپای فیزیکی باتری فراهم می‌کند [۱].[1]

علاوه بر این، باتری‌های ساختاری فیزیک مکانیکی خودرو را به طور اساسی تغییر می‌دهند. باتری به جای اینکه یک قطعه جانبی سنگین و پیچ‌شده باشد، به یک جزء دو منظوره تبدیل می‌شود که سختی پیچشی و انتقال برش را فراهم می‌کند [۶]. محققان تخمین می‌زنند که حذف محفظه‌های جداگانه باتری و استفاده از سلول‌ها به عنوان عناصر باربر می‌تواند وزن کلی خودرو را تا ۲۵ درصد کاهش دهد [۴]. این مفهوم «ذخیره‌سازی انرژی بدون جرم» به این معنی است که خودرو برای شتاب دادن به جرم خود به برق کمتری نیاز دارد و یک چرخه کارایی مثبت ایجاد می‌کند.[4][6]

با این حال، همان یکپارچگی که باتری‌های ساختاری را بسیار کارآمد می‌کند، یک بحران قریب‌الوقوع در چرخه عمر ایجاد می‌کند. برای دستیابی به سختی لازم، سلول‌ها در معماری CTC با استفاده از چسب‌های ساختاری با استحکام بالا به کف خودرو متصل می‌شوند [۶]. بسته باتری دیگر یک جزء قابل سرویس‌دهی نیست که زیرمجموعه‌های مجزا را در خود جای دهد؛ بلکه یک پایه یکپارچه و باربر است که کف فیزیکی کابین را تشکیل می‌دهد [۵].[5][6]

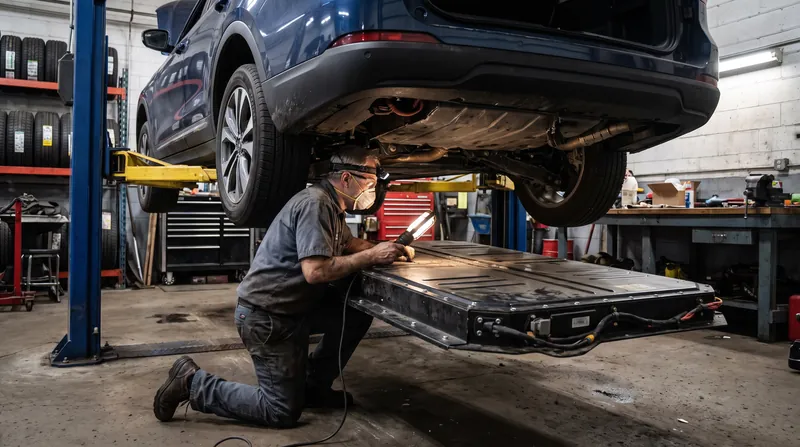

این طراحی یکپارچه عملاً به دوران تعمیر در سطح قطعه پایان می‌دهد. اگر یک سلول داخلی دچار خرابی موضعی شود، یا اگر یک ضربه جزئی به زیر بدنه به بخشی از بسته آسیب برساند، هیچ مسیر مهندسی شده‌ای برای استخراج سلول‌های آسیب‌دیده وجود ندارد [۲]. تکنسین‌ها نمی‌توانند به سادگی یک ماژول را باز کنند؛ دسترسی به سلول‌ها مستلزم برش فیزیکی و تخریب یکپارچگی ساختاری کل شاسی است [۵].[2][5]

در نتیجه، خرابی‌ای که ممکن بود در یک سیستم ماژولار تنها چند هزار دلار هزینه تعمیر داشته باشد، اکنون مستلزم تعویض کامل بسته است، که به راحتی می‌تواند از ارزش باقیمانده خودرو فراتر رود. مراکز تعمیر مستقل هشدار می‌دهند که این تغییر به سمت معماری‌های یکبار مصرف، انحصار تعمیر را به تولیدکنندگان اصلی تجهیزات (OEMs) بازمی‌گرداند، زیرا تنها کارخانه ابزار لازم برای تعویض یک کف ساختاری را خواهد داشت [۵].[5]

صنعت بیمه در حال حاضر در حال دست و پنجه نرم کردن با پیامدهای پایین‌دستی یکپارچه‌سازی ساختاری است. هنگامی که باتری، شاسی است، انرژی تصادف از طریق خود سیستم ذخیره انرژی توزیع می‌شود [۱]. در حالی که این امر می‌تواند حفاظت از سرنشینان را افزایش دهد، همچنین به این معنی است که احتمال به خطر افتادن یکپارچگی ساختاری باتری در تصادفات جزئی بیشتر است. نرخ‌های بالاتر اسقاط شدن برای تصادفات جزئی می‌تواند حق بیمه‌ها را افزایش دهد و به طور بالقوه صرفه‌جویی در هزینه‌های تولید اولیه که باتری‌های ساختاری فراهم می‌کنند را خنثی سازد.[1]

در نهایت، انتخاب بین معماری‌های ماژولار و ساختاری، نشان‌دهنده موازنه‌ای بین عملکرد فوری و پایداری بلندمدت است. خودروسازانی که حداکثر برد و مقیاس‌پذیری تولید را در اولویت قرار می‌دهند، به سرعت در حال پذیرش طراحی‌های سلول به شاسی هستند و جریمه‌های قابلیت سرویس‌دهی را به عنوان هزینه ضروری پیشرفت می‌پذیرند. در مقابل، تولیدکنندگانی که بر عملیات ناوگان و کل هزینه مالکیت تمرکز دارند، ماژولار بودن را حفظ می‌کنند، با این شرط که قابلیت تعمیر یک خودرو در نهایت ارزشمندتر از کاهش چند صد پوند وزن ساختاری خواهد بود.

با بلوغ بازار خودروهای برقی، این واگرایی معماری، بازار دست دوم را تعریف خواهد کرد. خریداران خودروهای برقی کارکرده باید برد و هندلینگ برتر خودروهای ساختاری را در مقابل خطر مالی فاجعه‌بار خرابی باتری خارج از گارانتی بسنجند. صنعت ثابت کرده است که می‌تواند باتری کارآمدتری بسازد؛ اکنون سوال این است که آیا می‌تواند باتری‌ای بسازد که یک دهه استفاده در دنیای واقعی را تاب بیاورد.
