چرا پراکندگی ریلی و ارتعاشات سیلیس فیبر نوری مسافت طولانی را در ۱۵۵۰ نانومتر قفل کرده‌اند

وقتی فوتونی وارد فیبر نوری سیلیکایی می‌شود، بقای آن تماماً به طول‌موجش در مقایسه با ابعاد فیزیکی ماتریس شیشه بستگی دارد. اگر طول‌موج بیش از حد کوتاه باشد، نور بر اثر نوسانات میکروسکوپی چگالی که درون هسته منجمد شده‌اند پراکنده می‌شود. اگر طول‌موج بیش از حد بلند باشد، انرژی فوتون جذب تشدید ارتعاشی پیوندهای سیلیسیم-اکسیژن خواهد شد.[1][5]

این تنگنای بنیادین ترمودینامیکی مستقیماً بر معماری اینترنت جهانی فرمان می‌راند. مهندسان شبکه هرگز نمی‌توانند بسامدی دلخواه را برای انتقال داده‌های دوربرد برگزینند. واقعیت این است که آن‌ها ناگزیر در یک پنجره باریک اپتیکی به دام افتاده‌اند؛ جایی که این دو پدیده فیزیکی متضاد در مجموع به کمینه مقدار خود می‌رسند و فاصله تکرارکننده‌های زیردریایی و ساختار ستون فقرات خشکی را تعیین می‌کنند.[4]

اتحادیه بین‌المللی مخابرات این راهگذر بهینه انتقال را حول طول‌موج ۱۵۵۰ نانومتر استاندارد کرده است. در این فرکانس معین، فیبر تک‌حالته استاندارد به تضعیفی در حدود ۰.۲۰ دسی‌بل در هر کیلومتر دست می‌یابد. برای درک چرایی ظهور دقیق این رقم، باید برهم‌کنش‌های سطح اتمی را که توان نوری را در طول مسافت می‌کاهند موشکافی کرد.[10]

تاوان پراکندگی ریلی

سرمنشأ اصلی افت سیگنال در طیف فروسرخ نزدیک، پدیده پراکندگی ریلی است. در طول فرایند ساخت، سیلیس مذاب سرد شده و به جامدی بی‌شکل بدل می‌شود و بدین ترتیب تغییرات میکروسکوپی در چگالی و ضریب شکست درون آن منجمد می‌مانند. همین نواقص ساختاری به‌مثابه کانون‌های پراکندگی برای نور در حال حرکت عمل می‌کنند.[5][6]

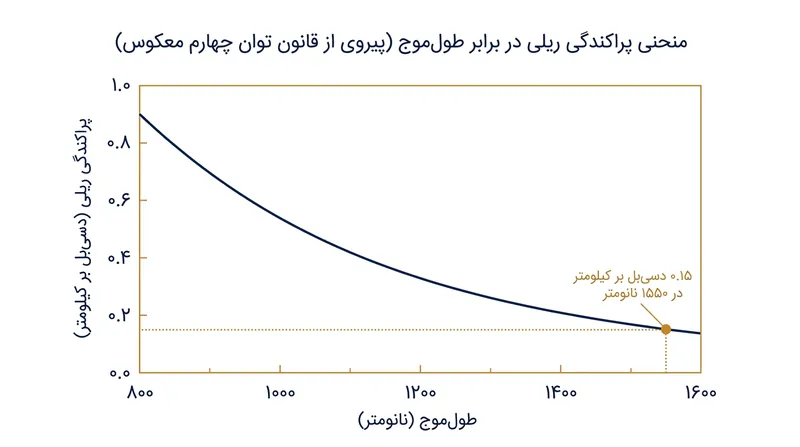

از آنجا که این نوسانات چگالی کوچک‌تر از طول‌موج نور عبوری هستند، شدت پراکندگی از رابطه ریاضی توان چهارم معکوس پیروی می‌کند. این فرمولاسیون به‌صراحت نشان می‌دهد که با افزایش طول‌موج، جریمه ناشی از پراکندگی با شیبی تند سقوط می‌کند؛ سیگنالی که در ۸۵۰ نانومتر ارسال شود با افت شدید پراکندگی در حدود ۲.۵ دسی‌بل بر کیلومتر دست‌به‌گریبان خواهد بود.[1]

بنابراین رفتن به‌سوی طول‌موج‌های بلندتر، ماندگاری سیگنال را به طرزی چشمگیر بهبود می‌بخشد. در پنجره قدیمی مخابراتی یعنی ۱۳۱۰ نانومتر، پراکندگی ریلی تا حدود ۰.۳۵ دسی‌بل بر کیلومتر فروکش می‌کند. با راندن طول‌موج تا ۱۵۵۰ نانومتر، کف پراکندگی به تنها ۰.۱۵ دسی‌بل بر کیلومتر می‌رسد و به سیگنال اجازه می‌دهد تا پیش از نیاز به تقویت، مسافتی به‌مراتب درازتر را بپیماید.[2][10]

دیوار نفوذناپذیر جذب فروسرخ

اگر پراکندگی ریلی تنها متغیر میدان بود، مهندسان برای رسیدن به تضعیف نزدیک به صفر بی‌درنگ طول‌موج‌های عمیق‌تری از طیف فروسرخ را برمی‌گزیدند. اما مانع فیزیکی ذاتی دیگری در طول‌موج‌های بلندتر سر برمی‌آورد: خود شیشه سیلیس آغاز به بلعیدن انرژی نوری می‌کند.[2]

این پدیده جذب، ناشی از تشدید مولکولی پیوندهای سیلیسیم-اکسیژن است که شبکه ساختاری فیبر را می‌سازند. هنگامی که بسامد نور عبوری به بسامد ارتعاش طبیعی این پیوندها نزدیک می‌شود، فوتون‌ها انرژی خود را در قالب گرما به شبکه بلوری واگذار می‌کنند؛ فرآیندی که از آن با عنوان جذب فروسرخ یاد می‌شود.[1][5]

گرچه قله‌های اصلی جذب سیلیس بسیار دورتر و در ناحیه فروسرخ میانی فراتر از ۷۰۰۰ نانومتر جا خوش کرده‌اند، اما دنباله‌های هماهنگ آن‌ها به باندهای مخابراتی فروسرخ نزدیک پس می‌زند. در ۱۵۵۰ نانومتر، سهم جذب فروسرخ در کل افت سیگنال ناچیز و در حد ۰.۰۱۵ دسی‌بل بر کیلومتر است.[3][5]

با پیشروی طول‌موج به فراتر از ۱۶۰۰ نانومتر در باندهای L و U، منحنی جذب ارتعاشی ناگهان با شیبی تند صعود می‌کند. در ۱۷۰۰ نانومتر، شبکه سیلیس نور را با چنان شدتی جذب می‌کند که شیشه عملاً برای مخابرات راه دور کدر و مسدود می‌شود. این دیوار فروسرخ هرگونه تلاش برای بسط بیشتر طول‌موج را سد می‌کند.[1][4]

نقطه تلاقی طلایی در ۱۵۵۰ نانومتر

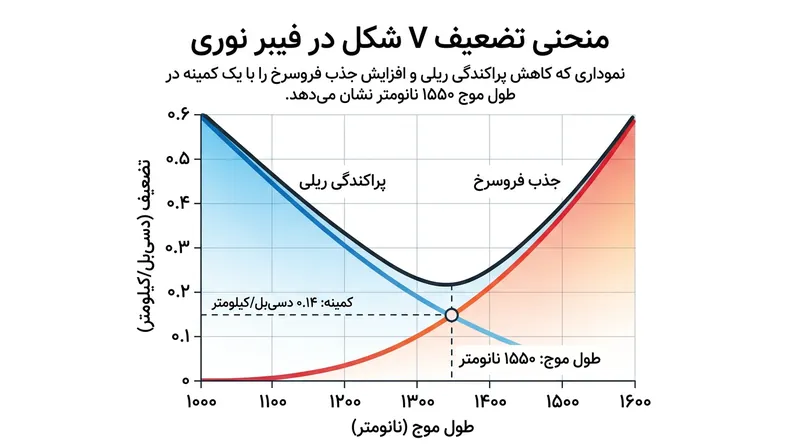

کمینه مطلق تضعیف برای هر فیبر نوری بر پایه سیلیس، دقیقاً در نقطه تلاقی منحنی رو به نزول پراکندگی ریلی و منحنی رو به صعود جذب فروسرخ پدیدار می‌شود. در سیلیس گداخته خالص، این دره ترمودینامیکی درست روی طول‌موج ۱۵۵۰ نانومتر می‌نشیند. حد نظری افت در این تلاقی حدود ۰.۱۴ دسی‌بل بر کیلومتر برآورد شده است.[1][2]

فناوری‌های مدرن ساخت توانسته‌اند فیبرهای تجاری را به‌طرز تحسین‌برانگیزی به این مرز فیزیکی نزدیک کنند. فیبر تک‌حالته استاندارد ITU-T G.652 که ستون فقرات مخابرات جهانی به شمار می‌رود، در میدان عمل معمولاً به رقم ۰.۲۰ دسی‌بل بر کیلومتر می‌رسد. نسخه‌های دارای افت بسیار پایین با هسته سیلیس خالص حتی قادرند رکورد ۰.۱۶ دسی‌بل بر کیلومتر را ثبت کنند.[5][7][10]

در تضعیف ۰.۲۰ دسی‌بل بر کیلومتر، سیگنال نوری دقیقاً نیمی از توان خود را در هر ۱۵ کیلومتر می‌بازد. این نرخ افت پیش‌بینی‌پذیر بر آرایش فیزیکی اینترنت حکم می‌راند و مقدر می‌کند که کابل‌های فرااقیانوسی برای پیشگیری از محو شدن داده‌ها در نویز حرارتی، الزاماً در هر ۸۰ تا ۱۰۰ کیلومتر مجهز به تقویت‌کننده‌های نوری درون‌خطی باشند.[4]

بهای پاشندگی رنگی در گذار به طول‌موج بهینه

با وجود اینکه ۱۵۵۰ نانومتر کمترین تضعیف مطلق را مهیا می‌کرد، نخستین شبکه‌های فیبر نوری عمدتاً روی ۱۳۱۰ نانومتر به کار گرفته شدند. این ترجیح تاریخی به دلیل پدیده اپتیکی متفاوتی موسوم به پاشندگی رنگی شکل گرفت. چون هر پالس نوری پهنای باریکی از طول‌موج‌ها را در خود دارد، اجزای مختلف سیگنال با سرعت‌های متفاوتی درون شیشه پیش می‌روند.[4][10]

در فیبر استاندارد ITU-T G.652، این پاشندگی رنگی دقیقاً در طول‌موج ۱۳۱۰ نانومتر به صفر میل می‌کند. کار در این طول‌موج متضمن این بود که پالس‌های دیجیتال پرسرعت در مسافت‌های طولانی بدون افت وضوح تفکیک‌پذیر بمانند، هرچند سیگنال هزینه بالاتری بابت پراکندگی ریلی معادل ۰.۳۵ دسی‌بل بر کیلومتر پرداخت می‌کرد.[10]

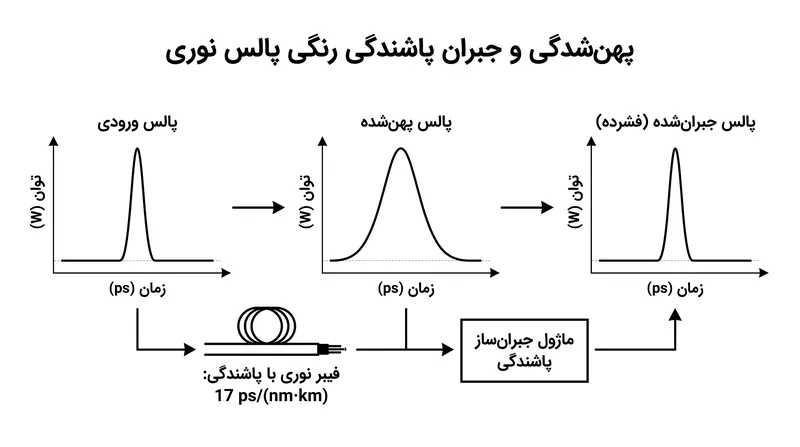

در کمینه تضعیف ۱۵۵۰ نانومتر، فیبر تک‌حالته استاندارد با پاشندگی رنگی قابل‌توجهی در حدود ۱۷ پیکوثانیه بر نانومتر-کیلومتر مواجه است. بدون اصلاح، یک سیگنال ۱۰ گیگابیتی ارسالی در ۱۵۵۰ نانومتر تنها پس از ۶۰ کیلومتر به توده‌ای درهم‌ریخته و ناخوانا بدل می‌شد و عملاً مزیت افت کمتر سیگنال را بر باد می‌داد.[7][10]

اپراتورهای شبکه این گره را با استقرار ماژول‌های فیبر جبران‌ساز پاشندگی در محل تقویت‌کننده‌ها گشودند. این قرقره‌های تخصصی ضریب پاشندگی منفی دارند و پخش‌شدگی پالس را با دقت معکوس می‌کنند. این مصالحه مهندسی به صنعت اجازه داد تا ضمن بهره‌برداری از افت حداقلی ۱۵۵۰ نانومتر، یکپارچگی سیگنال لازم برای انتقال داده در مقیاس ترابیت را حفظ کند.[4]

ردپای آلودگی یون هیدروکسیل

اگرچه پراکندگی ریلی و جذب فروسرخ محدودیت‌های ذاتی ماده هستند، اما مهندسان اولیه با یک مانع عارضی و جانبی سرسخت نیز روبه‌رو بودند. طی دهه‌های ۱۹۷۰ و ۱۹۸۰، بخار آب محبوس‌شده در فرایند تف‌جوشی شیشه، ردپایی از یون‌های هیدروکسیل را درون هسته سیلیس بر جای می‌گذاشت.[2]

این ناخالصی‌های هیدروکسیل رزونانس جذبی سهمگینی دقیقاً در ۱۳۸۳ نانومتر نشان می‌دهند. این آلودگی جهشی عظیم در تضعیف ایجاد می‌کرد که به «پیک آب» مشهور شد و عملاً طیف نوری کارآمد را به دو پنجره مجزا قطعه‌قطعه کرد: باند ۱۳۱۰ نانومتر و باند ۱۵۵۰ نانومتر.[1][2]

در نهایت، شیمی پیشرفته آب‌زدایی این معضل را خنثی کرد. با عبور گاز کلر از میان دوده متخلخل شیشه در خط تولید مدرن، غلظت هیدروکسیل به کمتر از یک بخش در میلیارد کاهش یافت. این روش پیک آب را تسطیح کرد و کل طیف از ۱۲۶۰ تا ۱۶۲۵ نانومتر را برای مالتی‌پلکسینگ گشود.[1][2]

هم‌پوشانی کوانتومی با تقویت‌کننده اربیوم

حاکمیت بلامنازع پنجره ۱۵۵۰ نانومتر با یک هم‌زمانی اعجاب‌آور در مکانیک کوانتومی تثبیت شد. در میانه دهه ۱۹۸۰، گروهی تحقیقاتی به سرپرستی دیوید پین در دانشگاه ساوت‌همپتون تقویت‌کننده فیبر آغشته به اربیوم را ابداع کردند؛ دستاوردی که شبکه‌های راه دور را با تقویت نور صرفاً درون دامنه اپتیکی دگرگون ساخت.[8][9]

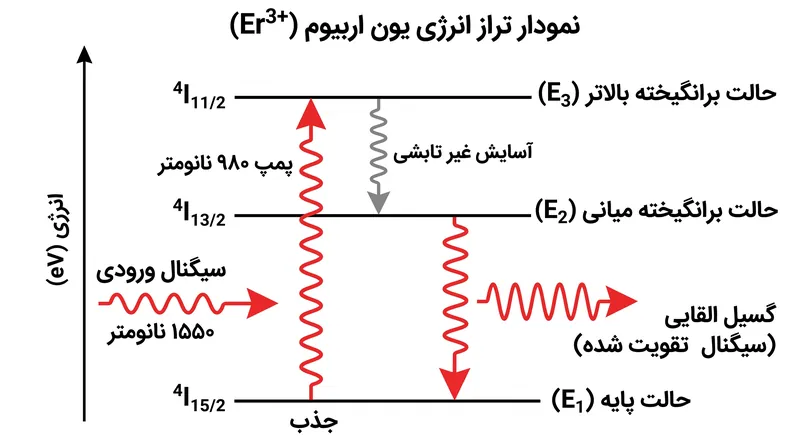

مهندسان قطعه کوتاهی از فیبر سیلیسی را با یون‌های اربیوم آلاییده می‌کنند و آن را با لیزر کمکی در ۹۸۰ یا ۱۴۸۰ نانومتر پمپ می‌نمایند. یون‌های اربیوم این انرژی را جذب کرده و به تراز برانگیخته جهش می‌کنند. به محض عبور سیگنال ضعیف ۱۵۵۰ نانومتری، گسیل القایی رخ داده و یون‌های اربیوم فوتون‌هایی هم‌شکل آزاد می‌کنند.[8][9]

از سر تصادف محض فیزیکی، طیف گسیل القایی یون اربیوم کاملاً منطبق بر کمینه تضعیف شیشه سیلیس در ۱۵۵۰ نانومتر است. این تطابق شاهکار به یک تقویت‌کننده امکان می‌دهد ده‌ها طول‌موج تسهیم‌شده را به‌طور هم‌زمان در کل باند C بدون نیاز به تبدیل مجدد نور به برق تقویت کند.[4][8]

نخستین کابل زیردریایی مجهز به این فناوری، شبکه کابل ترانس‌پاسیفیک ۵ در سال ۱۹۹۶ بود. با ترکیب کمترین تضعیف ممکن در شیشه با تقویت مستقیم نوری، گامی انقلابی در ظرفیت برداشته شد. استاندارد ۱۵۵۰ نانومتر از یک سوژه جذاب در علم مواد به قانونی تغییرناپذیر در زیرساخت بدل گردید.[8]

تلاش برای عبور از مرزهای فیزیک شیشه

امروزه صنعت مخابرات تقریباً تمام حاشیه مانور ممکن را در فیبر سیلیس جامد سوزانده است. از آنجا که تضعیف تجاری تنها کسری از دسی‌بل با حد نظری ریلی فاصله دارد، پژوهشگران دیگر نمی‌توانند برد قابل‌توجه‌تری از هسته‌های استاندارد تک‌حالته بیرون بکشند.[6][7]

به همین دلیل مهندسان برای افزایش ظرفیت، به‌جای تضعیف، به دستکاری مساحت مؤثر هسته فیبر روی آورده‌اند. کابل‌هایی همچون Z-PLUS Fiber 130 سطح مقطع هسته را به ۱۳۰ میکرومتر مربع بسط داده‌اند؛ گستره‌ای که چگالی توان نوری را می‌کاهد، بروز اعوجاج‌های غیرخطی را به تأخیر می‌اندازد و تزریق سیگنال‌های قوی‌تر را ممکن می‌سازد.[7]

گریز نهایی از حصار پراکندگی ریلی، متوقف بر رها کردن مطلق شیشه جامد است. فیبرهای تجربی با هسته توخالی از ساختارهای باندگپ فوتونیکی برای هدایت نور در خلأ مرکزی بهره می‌گیرند. از آنجا که هوا فاقد پراکندگی و جذب چشمگیر است، این طراحی‌های بدیع قادرند بن‌بست شیشه سیلیس در ۱۵۵۰ نانومتر را به‌کلی دور بزنند.[1]
