فیزیک «افت فشار» و «سایزینگ لوله»: مهندسی توزیع ایمن گاز طبیعی در ساختمان‌ها

در نخستین شب‌های سرد پاییزی نوامبر ۲۰۲۶، زمانی که شعله‌های آبی بخاری‌ها و پکیج‌ها در خانه‌ها روشن می‌شوند، یک نبرد فیزیکی پنهان در دل دیوارهای ساختمان در جریان است. گاز طبیعی برای رسیدن به این شعله‌ها باید از هزارتویی از لوله‌های فولادی عبور کند.

این سفر خاموش، تنها یک انتقال ساده نیست؛ بلکه یک محاسبه دقیق مهندسی است که مرز بین گرمای مطبوع و خطر مرگبار را تعیین می‌کند. مهندسان تاسیسات با استفاده از قوانین دینامیک سیالات، رفتار گاز را در هر میلی‌متر از این مسیر پیش‌بینی می‌کنند.

در قلب این محاسبات، مفهومی به نام «افت فشار» قرار دارد. وقتی گاز درون لوله حرکت می‌کند، اصطکاک با دیواره‌های داخلی باعث کاهش انرژی جنبشی و افت فشار آن می‌شود. این پدیده فیزیکی، اصلی‌ترین دشمن جریان پایدار سیالات در شبکه‌های توزیع است.[1]

اگر لوله‌ها بیش از حد باریک باشند، افت فشار به قدری زیاد می‌شود که گاز کافی به مشعل نمی‌رسد. این کمبود فشار باعث ناپایداری شعله، احتراق ناقص و در نهایت تولید گاز به شدت سمی مونوکسید کربن در فضای مسکونی خواهد شد.[3]

ریاضیات پنهان در جریان گاز

برای جلوگیری از این فاجعه خاموش، مهندسان از معادلات پیچیده‌ای مانند «معادله پل» استفاده می‌کنند. این معادله کلاسیک، رابطه ریاضی دقیقی بین دبی گاز، قطر لوله، طول مسیر و افت فشار را در شبکه‌های کم‌فشار شهری و خانگی تعریف می‌کند.[2]

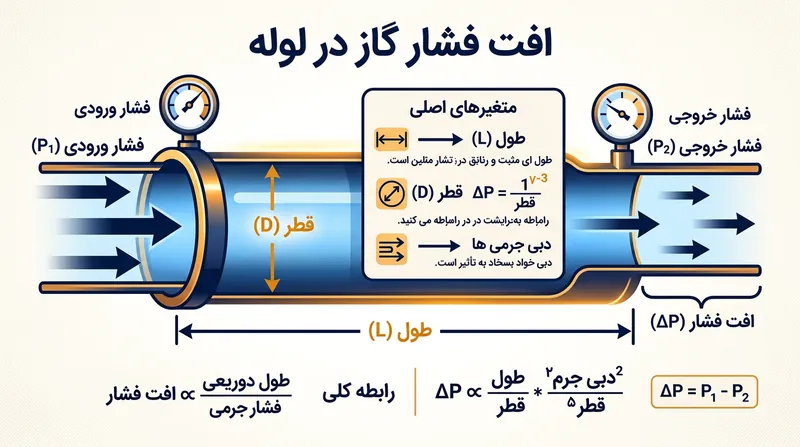

بر اساس منطق معادله پل، افت فشار با توان پنجم قطر لوله نسبت عکس دارد. این یعنی حتی یک کاهش میلی‌متری در قطر لوله، می‌تواند مقاومت در برابر جریان گاز را به شکل تصاعدی افزایش دهد و کل سیستم حرارتی را مختل کند.[2]

در کنار معادله پل، «معادله رنوارد» نیز یکی از ابزارهای اصلی در طراحی شبکه‌های توزیع گاز محسوب می‌شود. این فرمول تجربی، به ویژه برای فشارهای کمتر از ۰.۰۵ بار با دقت بالایی عمل کرده و محاسبات مهندسی را تسریع می‌بخشد.[1][2]

معادله رنوارد در دو شکل خطی و درجه دوم استفاده می‌شود و به طراحان اجازه می‌دهد تا بدون درگیر شدن با متغیرهای پیچیده‌ای مانند تغییرات ارتفاع، افت فشار را در شبکه‌های داخلی ساختمان‌ها با تقریب قابل قبولی محاسبه کنند.[1]

با این حال، معادلات تجربی مانند رنوارد محدودیت‌های علمی خود را دارند. تحقیقات نشان می‌دهد که این فرمول‌ها گاهی ممکن است افت فشار را با خطا تخمین بزنند، زیرا خواص فیزیکی دقیق گاز مانند ویسکوزیته را به طور مستقیم در فرمول وارد نمی‌کنند.[1]

در مقابل معادلات تجربی، معادله «دارسی-وایسباخ» قرار دارد که خواص فیزیکی واقعی گاز مانند چگالی و ویسکوزیته دینامیک را به طور مستقیم در محاسبات لحاظ می‌کند. این معادله دقت بالاتری دارد اما نیازمند پردازش‌های کامپیوتری پیچیده‌تری است.[1]

با ورود به عصر انرژی‌های نو و ایده ترکیب هیدروژن با گاز طبیعی، اهمیت معادلات دقیق‌تر بیشتر می‌شود. هیدروژن چگالی کمتری دارد و رفتار سیالاتی شبکه را تغییر می‌دهد، چالشی که معادلات سنتی مانند رنوارد به تنهایی قادر به پاسخگویی به آن نیست.[1]

چالش زانوها و طول معادل

مسیر لوله‌کشی در یک ساختمان واقعی هرگز یک خط مستقیم و بی‌نقص نیست. لوله‌ها باید از میان دیوارها، سقف‌های کاذب و داکت‌های تاسیساتی عبور کنند و در این مسیر پرپیچ‌وخم، بارها تغییر جهت می‌دهند.[3]

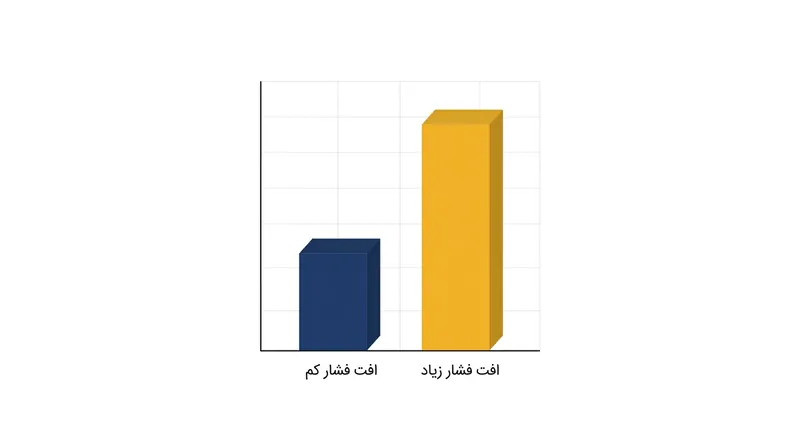

هر زانو، سه‌راهی یا شیر قطع و وصل، یک مانع فیزیکی در برابر جریان گاز است که باعث ایجاد تلاطم می‌شود. این تلاطم‌ها انرژی گاز را می‌گیرند و افت فشار مضاعفی ایجاد می‌کنند که در معادلات پایه خطوط مستقیم دیده نمی‌شود.[4]

برای حل این مشکل محاسباتی، مهندسان از مفهومی به نام «طول معادل» استفاده می‌کنند. در این روش، مقاومت هر قطعه اتصال به عنوان متراژی از لوله مستقیم در نظر گرفته شده و به طول واقعی مسیر فیزیکی اضافه می‌شود.[4]

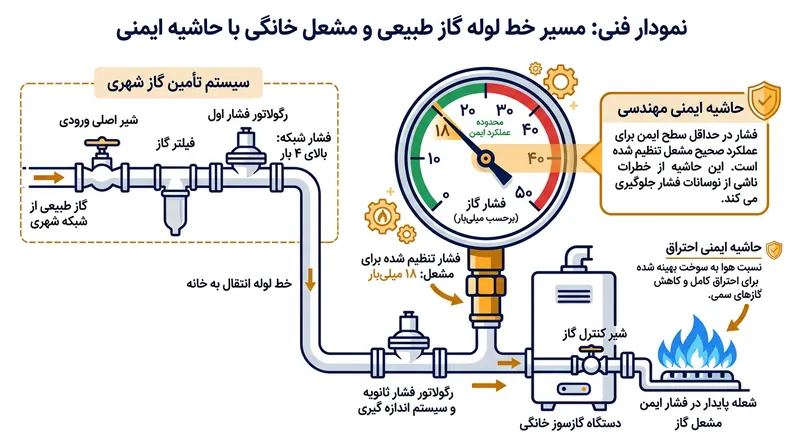

در عمل، محاسبه طول معادل معمولاً بین ۲۰ تا ۳۰ درصد به طول فیزیکی لوله‌کشی اضافه می‌کند. این حاشیه اطمینان تضمین می‌کند که حتی دورترین وسیله گازسوز در ساختمان نیز حداقل فشار استاندارد ۱۷ میلی‌بار را دریافت کند.[3]

قانون‌گذاری برای ایمنی سیالات

در ایران، تمام این محاسبات پیچیده تحت نظارت سخت‌گیرانه «مبحث هفدهم مقررات ملی ساختمان» انجام می‌شود. این مبحث، قانون اساسی مهندسان برای طراحی، اجرا و تست شبکه‌های لوله‌کشی گاز طبیعی در فضاهای مسکونی و تجاری است.[3]

مبحث هفدهم، حداقل قطر مجاز لوله‌ها، جنس مصالح فولادی، و روش‌های تست فشار با هوا را با جزئیات دقیق مشخص می‌کند. هدف این مقررات، ایجاد یک استاندارد یکپارچه است که خطای انسانی در محاسبات سیالات را به صفر برساند.[3]

بر اساس این مقررات، مهندس طراح موظف است پیش از اجرای هرگونه لوله‌کشی، نقشه ایزومتریک شبکه را رسم کرده و سایزینگ لوله‌ها را بر اساس دورترین مسیر و بیشترین مصرف همزمان تمام وسایل گازسوز محاسبه کند.[3]

این سخت‌گیری‌های قانونی بی‌دلیل نیست. در شبکه‌های گازرسانی، برخلاف شبکه‌های آب، نشتی یا افت فشار تنها به معنای افت کیفیت خدمات نیست؛ بلکه مستقیماً با خطر انفجار، آتش‌سوزی یا خفگی ساکنان در ارتباط است.[3]

تعادل میان اقتصاد و مهندسی

سایزینگ لوله تنها یک مسئله ایمنی و فیزیکی نیست، بلکه یک چالش اقتصادی بزرگ نیز محسوب می‌شود. استفاده از لوله‌های بسیار قطور در تمام مسیرها، افت فشار را از بین می‌برد اما هزینه‌های تامین مصالح پروژه را به شدت افزایش می‌دهد.

لوله‌های قطورتر همچنین فضای بیشتری در داکت‌های تاسیساتی اشغال می‌کنند. اجرای این لوله‌های سنگین در معماری مدرن که همواره به دنبال پنهان کردن تاسیسات و بهینه‌سازی فضاهای داخلی است، بسیار دشوارتر و زمان‌برتر خواهد بود.

هنر یک مهندس تاسیسات در این است که با استفاده از معادلات پل و رنوارد، نقطه تعادل را پیدا کند. یعنی لوله‌ای را انتخاب کند که هم از نظر اقتصادی بهینه باشد و هم فشار گاز را در محدوده کاملاً ایمن نگه دارد.[2]

زمانی که شعله آبی و پایدار پکیج در یک شب سرد زمستانی به شما گرما می‌بخشد، این نتیجه پیروزی ریاضیات بر اصطکاک است. مهندسی سیالات تضمین می‌کند که انرژی نهفته در گاز طبیعی، به ایمن‌ترین شکل ممکن به مقصد نهایی برسد.[5]
