فرمول R=1/U: مقاومت و انتقال حرارت چگونه هدررفت انرژی ساختمان را تعیین میکنند
درک رابطه معکوس ریاضی بین مقدار R و ضریب U به سازندگان و صاحبان خانه‌ها کمک می‌کند تا هدررفت گرما از طریق دیوارها، پنجرهها و سقف‌ها را به‌دقت محاسبه کنند.
به قلم کامران صادقی
این خبر را به اشتراک بگذارید
به‌طور خلاصه
- مقدار R مقاومت یک ماده در برابر جریان گرما را اندازه میگیرد؛ عدد بالاتر نشان‌دهنده عایقبندی بهتر است.
- ضریب U نرخ انتقال حرارت از کل یک مجموعه را میسنجد؛ عدد پایینتر نشان‌دهنده عملکرد بهتر است.
- این دو معیار معکوس ریاضی یکدیگرند و با استفاده از فرمول R = 1/U محاسبه میشوند.
طبق الزامات پوشش حرارتی ساختمان وزارت انرژی آمریکا (10 CFR 460.102)، یک خانه پیش‌ساخته در منطقه آب‌وهوایی ۳ باید دارای عایق سقفی با حداقل مقدار R برابر ۳۸ باشد، در حالی که ضریب U پنجرههای آن نباید از ۰٫۳۲ تجاوز کند. این استاندارد قانونی تعیین می‌کند که سازندگان چه مصالحی را باید بخرند، اما برای توصیف یک فرآیند فیزیکی واحد (یعنی حرکت گرما از میان یک مانع جامد) به دو زبان ریاضی کاملاً متفاوت تکیه می‌کند.[3]
تفاوت بین مقدار R (R-value) و ضریب U (U-factor) یک انتخاب سلیقه‌ای نیست، بلکه ریشه در فیزیک و هندسه دارد. مقدار R مقاومت حرارتی را اندازه میگیرد؛ یعنی یک ماده خاص چقدر در جلوگیری از عبور گرما موثر است. اما ضریب U یا انتقال حرارت، سرعت انتقال گرما از کل یک مجموعه شامل قاب، شیشه و شکاف‌های هوا را میسنجد.[1][2]

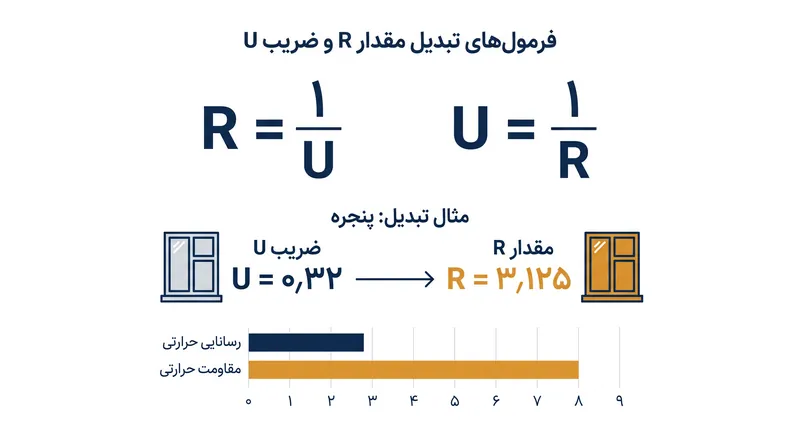

رابطه بین این دو یک رابطه معکوس ریاضی مستقیم است که با فرمول R = 1/U یا برعکس U = 1/R تعریف می‌شود. اگر صاحب‌خانه‌ای پنجره‌ای با ضریب U برابر ۰٫۲۵ بخرد، با تقسیم عدد یک بر ۰٫۲۵ متوجه می‌شود که این مجموعه پنجره دقیقاً مقدار R برابر ۴ را ارائه میدهد.[7]
انجمن ملی عایق (National Insulation Association) در راهنمای فنی ۲۰۲۴ خود این معیار پایه را به‌روشنی تعریف می‌کند. این سازمان می‌گوید: «مقدار R معیاری برای مقاومت حرارتی است» و خاطرنشان می‌کند که «هرچه مقدار R بیشتر باشد، اثربخشی عایق بیشتر است.» از آنجا که مقادیر R قابل جمع هستند، یک سازنده می‌تواند یک عایق پشم‌شیشه R-13 را در فضای خالی دیوار با یک فوم‌بورد پیوسته خارجی R-5 ترکیب کند تا به مقاومت کل R-18 برای دیوار دست یابد.[1]
مقادیر U بر اساس قوانین متفاوتی عمل میکنند. پژوهشگران معماری در مقاله‌ای که در آوریل ۲۰۲۴ برای ArchDaily نوشتند، تاکید میکنند که مقدار U «پایه و اساس پوشش‌های کارآمد انرژی» است و انتقال حرارت را بر حسب وات بر متر مربع کلوین (W/m²K) اندازه‌گیری می‌کند. از آنجا که این معیار به جای ظرفیت مقاومت، نرخ هدررفت را میسنجد، مقدار U پایینتر نشان‌دهنده عملکرد بهتر است.[5]
این موضوع باعث ایجاد یک نقطه اصطکاک همیشگی در اسناد ساختمانی می‌شود. دستورالعمل‌های مقررات انرژی یوتا که در سپتامبر ۲۰۲۰ منتشر شد، بر ضرورت «یکپارچگی در تمام اسناد ساختمانی» هنگام برخورد با این عوامل حرارتی تاکید می‌کند؛ به‌ویژه به این دلیل که بازشوها (پنجرهها و درها) تقریباً منحصراً با ضریب U ارزیابی میشوند، در حالی که دیوارهای کدر و سقف‌ها با مقدار R سنجیده میشوند.[4]
دلیل این تفکیک در پیچیدگی محصولات نهفته است. پنجره یک قطعه ماده یکنواخت نیست. این محصول شامل چندین لایه شیشه، گاز آرگون پرکننده، قاب آلومینیومی یا وینیل و فاصله‌گذارهای لاستیکی است. اختصاص یک مقدار R واحد به پنجره، نحوه حرکت گرما از طریق قاب بسیار رسانا در مقایسه با شیشه عایق را به‌اشتباه نشان میدهد.[2][6]
ضریب U کل مجموعه را در نظر میگیرد. وقتی وزارت انرژی ضریب U برابر ۰٫۳۲ را برای پنجره‌ای در منطقه آب‌وهوایی ۳ الزامی می‌کند، این عدد نشان‌دهنده میانگین وزنی مساحت هدررفت گرما در کل شیشه، لبه شیشه و قاب به‌صورت ترکیبی است.[3]
سازمان NBS در تحلیل فنی سال ۲۰۱۵ خود توضیح میدهد که محاسبه مقدار U نیازمند درک مقاومت حرارتی هر لایه از اجزا، به‌علاوه مقاومت‌های سطحی داخلی و خارجی است. NBS خاطرنشان می‌کند: «مقدار U معیاری برای هدررفت گرماست» و محاسبه دقیق آن برای تعیین ردپای کربن کلی ساختمان ضروری است.[2]
استانداردهای ساختمان‌های با عملکرد بالا، مانند آنچه در طراحی خانه‌های غیرفعال (Passive House) استفاده می‌شود، به‌شدت به این تبدیل وابسته‌اند. گزارش مهندسی Emu Passive در سال ۲۰۱۶ درباره انتقال حرارت اشاره می‌کند که در حالی که مصرف‌کنندگان آمریکای شمالی برای جستجوی مقادیر R بالا آموزش دیده‌اند، استاندارد علمی جهانی برای درک تصویر کامل هدررفت انرژی، مقادیر U را مبنا قرار میدهد.[6]

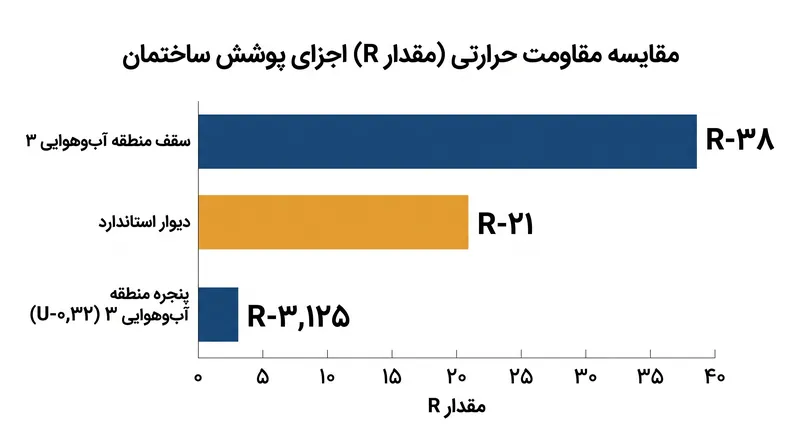

تبدیل این دو معیار به یکدیگر، واقعیت تلخ عملکرد پوشش ساختمان را آشکار می‌کند. با استفاده از فرمول R = 1/U، آن پنجره قانونی با ضریب U برابر ۰٫۳۲، به مقدار R معادل تنها ۳٫۱۲۵ تبدیل می‌شود.[3][7]

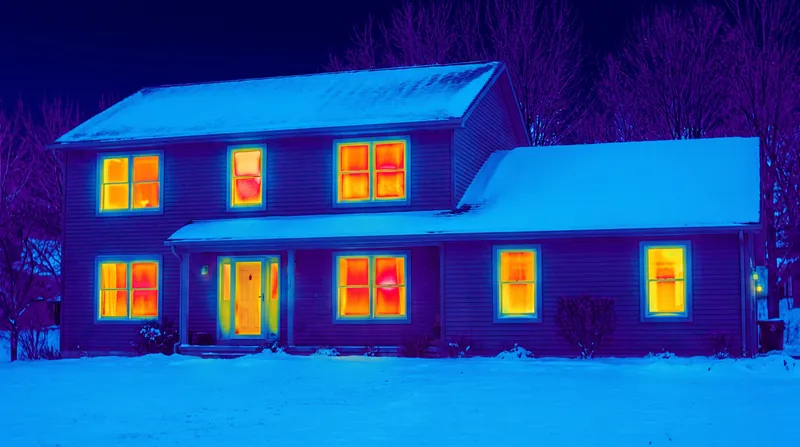

وقتی این پنجره در کنار یک سقف R-38 یا یک دیوار R-21 قرار میگیرد، از نظر ریاضی به‌عنوان یک حفره حرارتی عظیم در پوشش ساختمان خود را نشان میدهد. دیوار بیش از شش برابر موثرتر از مجموعه پنجره نصب‌شده در آن، در برابر انتقال حرارت مقاومت می‌کند.[3][7]
این واقعیت ریاضی تعیین می‌کند که بودجه‌های بهره‌وری انرژی چگونه باید خرج شوند. ارتقای عایق دیوار از R-21 به R-30 تنها کاهش ناچیزی در هدررفت کلی گرما ایجاد می‌کند، اما ارتقای یک پنجره از ضریب U برابر ۰٫۵۰ (R-2) به ۰٫۲۵ (R-4)، هدررفت گرما از طریق آن بازشوی خاص را به نصف کاهش میدهد.[7]
با این حال، مقاومت و انتقال حرارت تنها بخشی از ماجرا را بیان میکنند. هیچ‌یک از این معیارها نشت هوا را که می‌تواند تا ۴۰ درصد از هزینه‌های گرمایش و سرمایش خانه را شامل شود، در نظر نمی‌گیرند؛ همچنین ضریب افزایش گرمای خورشیدی (SHGC) را که میزان عبور تابش خورشید از شیشه را ردیابی می‌کند، اندازه‌گیری نمی‌کنند.[4]
فرمول R=1/U یک معیار یکسان برای ارزیابی مصالح فراهم می‌کند، اما همچنان یک اندازه‌گیری ثابت از انتقال حرارت رسانشی است. با سخت‌گیرانه‌تر شدن مقررات ساختمانی به سمت اهداف کربن‌صفر در دهه آینده، تسلط بر تبدیل بین مقاومت و انتقال حرارت، اولین گام الزامی برای هر کسی است که پوشش یک سازه مدرن را مشخص می‌کند.[7]
اصطلاحات کلیدی
- مقدار R (R-Value)
- معیاری برای مقاومت حرارتی که نشان میدهد یک ماده خاص چقدر در جلوگیری از جریان گرما موثر است.
- ضریب U (U-Factor)
- معیاری برای انتقال حرارت که نشان‌دهنده سرعت جریان گرما از کل یک مجموعه ساختمانی مانند پنجره یا در است.
- پل حرارتی (Thermal Bridge)
- یک ماده بسیار رسانا، مانند گل‌میخ چوبی یا قاب آلومینیومی پنجره، که به گرما اجازه میدهد عایق اطراف را دور بزند.
- بازشوها (Fenestration)
- چیدمان، تناسب و طراحی پنجرهها، درها و نورگیرها در یک ساختمان.
- ضریب افزایش گرمای خورشیدی (SHGC)
- معیاری که کسر تابش خورشیدی واردشده از طریق پنجره را اندازه میگیرد، چه مستقیماً منتقل شود و چه جذب شده و سپس به داخل آزاد شود.
پرسش‌های متداول
آیا میتوانم ضرایب U را مانند مقادیر R با هم جمع کنم؟
خیر. در حالی که میتوانید مقدار R دیوار خشک را با مقدار R عایق جمع کنید تا مقاومت کل دیوار را به دست آورید، ضرایب U نرخ انتقال حرارت در کل یک مجموعه را اندازه میگیرند. برای ترکیب آنها، ابتدا باید آنها را به مقادیر R تبدیل کنید، با هم جمع کنید و سپس دوباره برگردانید.
چرا پنجرهها به جای مقدار R با ضریب U ارزیابی میشوند؟
پنجرهها مجموعههای پیچیدهای از شیشه، گازهای پرکننده، فاصلهگذارها و مصالح قاب هستند که هر کدام گرما را به شکل متفاوتی هدایت میکنند. ضریب U یک میانگین وزنی مساحت واحد از میزان گرمای خروجی از کل واحد ارائه میدهد، نه اینکه فقط مرکز شیشه را اندازه بگیرد.
ضریب U مناسب برای یک پنجره تعویضی چقدر است؟
در بیشتر مناطق با آبوهوای معتدل تا سرد، مقررات ساختمانی حداکثر ضریب U برابر ۰٫۳۲ یا کمتر را الزامی میکنند. پنجرههای سهجداره با عملکرد بالا میتوانند به ضرایب U برابر ۰٫۲۰ یا کمتر دست یابند که معادل مقدار R برابر ۵ یا بیشتر است.
آیا ضریب U بالاتر به معنای عایقبندی بهتر است؟
خیر. از آنجا که ضریب U نرخ هدررفت گرما را اندازه میگیرد، عدد پایینتر بهتر است. برعکس، چون مقدار R مقاومت در برابر هدررفت گرما را میسنجد، عدد بالاتر بهتر است.
بررسی عمیق دیدگاه‌ها
تنظیم‌کنندگان مقررات انرژی
تمرکز بر تعیین حداقل استانداردهای پایه برای مقادیر R و ضرایب U تا از بهره‌وری انرژی پایه در تمام ساخت‌وسازهای جدید اطمینان حاصل کنند.
نهادهای نظارتی مانند وزارت انرژی از هر دو معیار برای تعیین حداقل آستانه عملکرد اجزای مختلف خانه استفاده میکنند. با الزامی کردن مقادیر R خاص برای سطوح کدر (مانند دیوارها و سقف‌ها) و ضرایب U برای بازشوها (مانند پنجرهها و درها)، تنظیم‌کنندگان میتوانند الزامات را با واقعیت‌های فیزیکی مصالح ساختمانی مختلف تطبیق دهند. این رویکرد دوگانه تضمین می‌کند که سازندگان استانداردهای پایه بهره‌وری انرژی را رعایت میکنند، بدون اینکه مجبور باشند انتقال حرارت کل مجموعه را برای تک‌تک فضاهای خالی دیوار محاسبه کنند.
سازندگان ساختمان‌های با عملکرد بالا
اولویت دادن به مقادیر U کل مجموعه نسبت به مقادیر R اجزا برای حذف پل‌های حرارتی و دستیابی به استانداردهای کربن‌صفر یا خانه‌های غیرفعال.
معماران و مهندسانی که روی سازه‌های فوق‌کارآمد مانند پروژه‌های خانه‌های غیرفعال کار میکنند، اغلب تکیه آمریکای شمالی بر مقادیر R را یک ساده‌سازی ناقص می‌دانند. از آنجا که مقادیر R معمولاً فقط برای ماده عایق تبلیغ میشوند (با نادیده گرفتن گل‌میخ‌های چوبی یا فولادی بسیار رسانا که عایق را قطع میکنند)، میتوانند عملکرد واقعی دیوار را بیش از حد برآورد کنند. این سازندگان ترجیح می‌دهند مقدار U کل مجموعه دیوار را محاسبه کنند که پل‌های حرارتی را در نظر میگیرد و تصویر بسیار دقیق‌تری از بارهای واقعی گرمایش و سرمایش ساختمان ارائه میدهد.
تولیدکنندگان مصالح
تاکید بر ماهیت جمع‌پذیر مقادیر R برای بازاریابی مزایای انباشته ترکیب عایق‌های فضای خالی و عایق‌های پیوسته خارجی.
برای شرکت‌های تولیدکننده پشم‌شیشه، فوم پاششی و فوم‌بوردهای سخت، مقدار R بهترین ابزار بازاریابی است. از آنجا که مقادیر R اعداد صحیح ساده‌ای هستند که میتوانند با هم جمع شوند، تولیدکنندگان میتوانند به‌راحتی ارزش خرید لایه‌های اضافی عایق را نشان دهند. یک شرکت می‌تواند به‌وضوح به مصرف‌کننده نشان دهد که افزودن یک برد خارجی پیوسته R-5 به یک عایق فضای خالی R-13، یک دیوار R-18 به دست میدهد و یک پیشنهاد ساده و از نظر ریاضی منطقی برای ارتقای پوشش حرارتی ساختمان ارائه میدهد.
- تنظیم‌کنندگان مقررات انرژی
- تمرکز بر تعیین حداقل استانداردهای پایه برای مقادیر R و ضرایب U تا از بهره‌وری انرژی پایه در تمام ساخت‌وسازهای جدید اطمینان حاصل کنند.
- سازندگان ساختمان‌های با عملکرد بالا
- اولویت دادن به مقادیر U کل مجموعه نسبت به مقادیر R اجزا برای حذف پل‌های حرارتی و دستیابی به استانداردهای کربن‌صفر یا خانه‌های غیرفعال.
- تولیدکنندگان مصالح
- تاکید بر ماهیت جمع‌پذیر مقادیر R برای بازاریابی مزایای انباشته ترکیب عایق‌های فضای خالی و عایق‌های پیوسته خارجی.
دیدگاه‌هایی که این گزارش پوشش نداده
- نصاب‌های سیستم‌های تهویه مطبوع (HVAC)
- صاحبان خانه‌های در حال بازسازی
