قانون هنری بالشتک هوا را می‌بلعد: چرا لوله‌های کور سنتی ناگزیر غرقاب می‌شوند و جلو ضربه قوچ را نمی‌گیرند

لوله‌کش‌های سنتی و قدیمی وقتی به یک ضربه‌گیر مکانیکی مدرن برای مهار ضربه قوچ نگاه می‌کنند، قطعه‌ای گران‌قیمت و بیش‌از‌حد مهندسی‌شده می‌بینند که خودش نقطه‌ای برای خرابی است. دهه‌ها رسم معمول این بود که یک تکه لوله مسی ۳۰ سانتی‌متری (۱۲ اینچی) را کور می‌کردند و آن را به صورت عمودی پشت ماشین لباسشویی یا سینک لحیم می‌کردند.[1]

این «محفظه هوای» ساده، مقداری هوای محیطی را در خود حبس می‌کرد و بالشتکی تراکم‌پذیر پدید می‌آورد تا ضربه هیدرولیکی سهمگین ناشی از بسته شدن ناگهانی شیرها را جذب کند. نه قطعه متحرکی داشت، نه هزینه‌ای جز چند تکه لوله دورریز، و روز اول هم بی‌نقص کار می‌کرد.

اما مهندسان مکانیک و بازرسان مقررات ساختمانی مدرن به همین لوله کور نگاه دیگری دارند: نقض آشکار قوانین فیزیک که وقوع خرابی‌اش حتمی است. آن‌ها نصب ضربه‌گیرهای صنعتی با پیستون داخلی آب‌بندی‌شده را الزامی می‌دانند و استدلال می‌کنند که محفظه‌های سنتی طبق قوانین بنیادین شیمی محکوم به فنا هستند.[2]

محور این اختلاف نظر، اصلی علمی است که در سال ۱۸۰۳ میلادی به دست ویلیام هنری، شیمیدان انگلیسی، فرمول‌بندی شد. «قانون هنری» می‌گوید مقدار گازی که در یک مایع حل می‌شود، نسبت مستقیم با فشار جزئی آن گاز در بالای سطح مایع دارد.[3]

در سیستم لوله‌کشی یک ساختمان مسکونی، این قانون فیزیکی مثل ساعتی شنی اما نامرئی کار می‌کند. فشار استاتیک شبکه آب شهری بالشتک هوای محبوس را به مرور در آب عبوری حل می‌کند و کارایی محفظه را به ناچار به صفر می‌رساند.[4]

فیزیک ضربه هیدرولیکی

برای درک علت وجود بالشتک هوا در گام اول، باید به انرژی جنبشی آب در حال حرکت توجه کرد. وقتی شیر آب باز است، ستونی یکپارچه از آب با سرعت در لوله‌ها جریان دارد.

اگر شیری به آرامی بسته شود، این ستون آب به نرمی سرعت خود را از دست می‌دهد. اما وسایل خانگی مدرن به شیرهای برقی مجهزند که در کسری از ثانیه چفت می‌شوند. ماشین‌های لباسشویی، ماشین‌های ظرفشویی و یخ‌سازها جریان آب را در یک چشم برهم زدن قطع می‌کنند.[1]

چون آب عملاً تراکم‌ناپذیر است، این توقف ناگهانی پرش فشاری شدیدی ایجاد می‌کند. انرژی جنبشی به یک موج شوک تبدیل می‌شود که با سرعتی نزدیک به ۴۰۰۰ فوت بر ثانیه (حدود ۱۲۰۰ متر بر ثانیه) در امتداد لوله‌ها به عقب برمی‌گردد؛ پدیده‌ای که در مهندسی به «ضربه قوچ» معروف است.

مهندسان این نیرو را با معادله ژوکوفسکی محاسبه می‌کنند؛ فرمولی که نشان می‌دهد افزایش فشار مستقیماً با چگالی سیال، سرعت انتشار موج و میزان افت سرعت ارتباط دارد. یک توقف ناگهانی به سادگی می‌تواند جهش فشاری موضعی فراتر از ۳۰۰ پوند بر اینچ مربع (psi) ایجاد کند.

این نیروی سهمگین باعث تکان خوردن و کوبیده شدن لوله‌ها به سازه دیوار می‌شود، اتصالات لحیم‌شده لوله‌های مسی را تحت تنش شدید قرار می‌دهد و در نهایت می‌تواند شیلنگ‌های لاستیکی ورودی آب ماشین لباسشویی را پاره کند.

سنگر دفاعی سنتی در برابر این شوک، همان محفظه هوا بود. از آنجا که گازها برخلاف مایعات بسیار متراکم‌شونده هستند، حجم هوای محبوس‌شده مثل کمک‌فنر عمل می‌کند. با رسیدن موج فشار، این پاکت هوا فشرده می‌شود تا لوله مسی نترکد.[1]

قانون هنری و معمای انحلال گاز

نقص مرگبار لوله کور سنتی این است که هیچ حائلی میان هوا و آب وجود ندارد. این دو ماده تحت فشار استاتیک مداوم لوله‌کشی خانه که معمولاً بین ۴۰ تا ۸۰ پوند بر اینچ مربع (psi) است، مستقیماً با یکدیگر در تماس‌اند.[1]

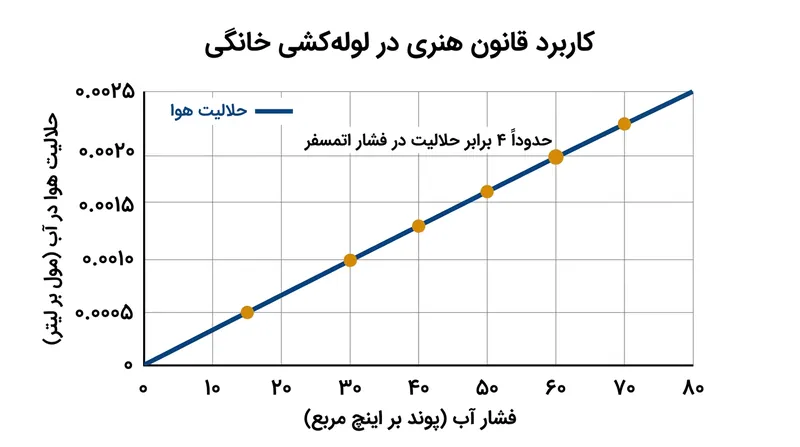

طبق قانون هنری، بالا بردن فشار گاز، حلالیت آن را در مایع بیشتر می‌کند. در فشار متداول ۶۰ پوند بر اینچ مربع، آب عملاً زیر فشاری نزدیک به چهار برابر اتمسفر قرار دارد؛ فشاری که مولکول‌های نیتروژن و اکسیژن هوای محبوس را ناگزیر به حل شدن در سطح تماس با آب وادار می‌کند.[3][4]

حلالیت هوا در آب در دمای ۲۰ درجه سانتی‌گراد و فشار یک اتمسفر، تقریباً ۷٫۹ در ۱۰ به توان منفی ۴ مول بر لیتر است. وقتی فشار چهار برابر می‌شود، ظرفیت آب برای بلعیدن و حل کردن آن هوا نیز چهار برابر می‌گردد.[3]

اگر آب داخل لوله کاملاً ساکن می‌ماند، سیستم در نهایت به تعادل می‌رسید و حل شدن هوا متوقف می‌شد. اما لوله‌کشی ساختمان ماهیتی پویا دارد. با هر بار باز شدن شیر، آب تازه و اشباع‌نشده از پایین محفظه عبور می‌کند.

این جریان تازه، هر بار مقداری از هوای محبوس را می‌بلعد و با خود به فاضلاب می‌برد. در طی چند هفته تا چند ماه، تمام بالشتک هوای داخل لوله ۳۰ سانتی‌متری ذره‌ذره حل شده و شسته می‌شود.

شاخک مرده و لوله‌های غرقاب

وقتی هوا از بین رفت، لوله عمودی سراسر پر از آب می‌شود؛ وضعیتی که لوله‌کش‌ها به آن «غرقاب شدن» (Waterlogging) می‌گویند. حالا که محفظه از مایعی تراکم‌ناپذیر انباشته شده، ظرفیت آن برای جذب شوک دقیقاً به صفر می‌رسد.[1]

اینجاست که ضربات ویرانگر قوچ دوباره بازمی‌گردند، و صاحب‌خانه‌ای را که گمان می‌کرد لوله‌کشی‌اش محافظت‌شده است شگفت‌زده و نگران می‌کنند. تنها راه احیای این محفظه‌های سنتی، بستن فلکه اصلی، باز کردن تمام شیرها و تخلیه کامل لوله‌کشی ساختمان است تا هوا دوباره وارد لوله‌ها شود.

این فرایند تخلیه صرفاً مرهمی موقت است. به محض اینکه فشار آب مجدداً وصل شود، قانون هنری دوباره کارش را از سر می‌گیرد و شمارش معکوس برای غرقاب شدن دوباره محفظه آغاز می‌شود.[3]

سوای از دست رفتن خاصیت ضربه‌گیری، یک محفظه هوای غرقاب‌شده خطری ثانویه هم به بار می‌آورد: تبدیل شدن به «شاخک مرده» یا بن‌بست آب. در این شاخه بن‌بست، آب بدون گردش در دمای اتاق راکد می‌ماند و بستری ایده‌آل برای رشد باکتری‌ها پدید می‌آورد.

سد مکانیکی استاندارد ASSE 1010

راهکار مدرن برای غلبه بر معضل قانون هنری، استفاده از ضربه‌گیرهای مکانیکی ضربه قوچ است. این دستگاه‌های صنعتی به جای رها کردن هوای خام در مجاورت آب، گاز متراکم‌پذیر را پشت یک مانع فیزیکی مهار می‌کنند.

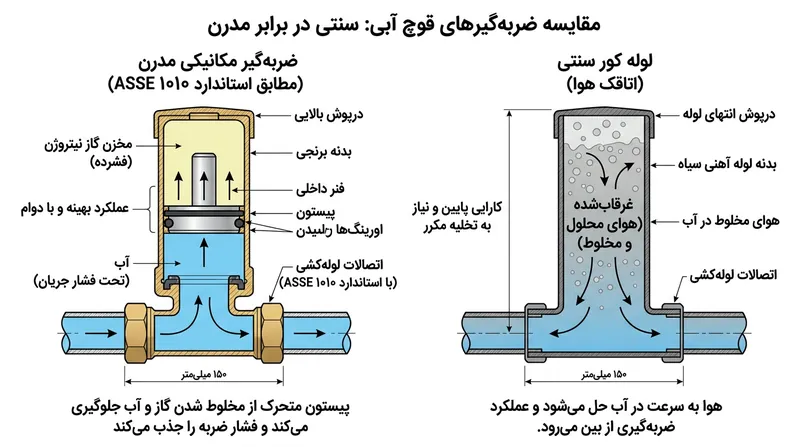

یک ضربه‌گیر استاندارد شامل استوانه‌ای از جنس مس یا استیل ضدزنگ است که پیستونی لغزان همراه با اورینگ‌های لاستیکی در آن تعبیه شده است. بالای پیستون محفظه‌ای مهروموم‌شده در کارخانه قرار دارد که با گاز نیتروژن تحت فشار شارژ شده، و پایین آن آب لوله‌کشی جریان دارد.

وقتی شیر برقی ناگهان بسته می‌شود، موج شوک هیدرولیکی پیستون را به بالا می‌راند و با فشردن نیتروژن، ضربه را درجا خنثی می‌کند. چون اورینگ‌ها آب‌بندی کاملی ایجاد می‌کنند، نیتروژن هرگز با آب تماس پیدا نمی‌کند و مجالی برای حل شدن ندارد.

برای دریافت استاندارد معتبر ASSE 1010، ضربه‌گیر مکانیکی باید آزمون استقامت بسیار سختی را پشت سر بگذارد. بر پایه این استاندارد، دستگاه باید ۱۰ هزار چرخه ضربه هیدرولیکی سهمگین را بدون نشتی، افت کارایی یا از دست رفتن شارژ گاز تحمل کند.[2]

انتشار مقررات ملی لوله‌کشی در سال ۲۰۰۰ مهر پایانی بر عصر لوله‌های کور سنتی زد. بخش ۶۰۴٫۹ مقررات بین‌المللی لوله‌کشی (IPC) صراحتاً الزام می‌کند که ضربه‌گیرهای ضربه قوچ در تمام نقاطی که شیرهای سریع‌بست به کار رفته‌اند، نصب شوند.[2]

هم مقررات بین‌المللی لوله‌کشی و هم مقررات استاندارد ملی لوله‌کشی استفاده از محفظه هوای سنتی را فاقد وجاهت می‌دانند. این مقررات تأکید دارند که تمام ضربه‌گیرها باید آزمون‌های دشوار استاندارد کارایی ASSE 1010 را گذرانده باشند.[1][2]

گذار از لوله‌های ساده کور به ضربه‌گیرهای مکانیکی، ماجرای تحمیل قطعات پرزرق‌وبرق و اضافه از سوی سازندگان نیست؛ این اصلاحی ضروری در سنتی صدساله از لوله‌کشی است که شاید در کوتاه‌مدت جواب می‌داد، اما الفبای شیمی‌فیزیک را یکسره نادیده می‌گرفت.[5]
