استاندارد قهوه‌ای، آبی و سبز-زرد: کدهای بین‌المللی سیم‌کشی چگونه فاز، نول و ارت را مشخص می‌کنند؟

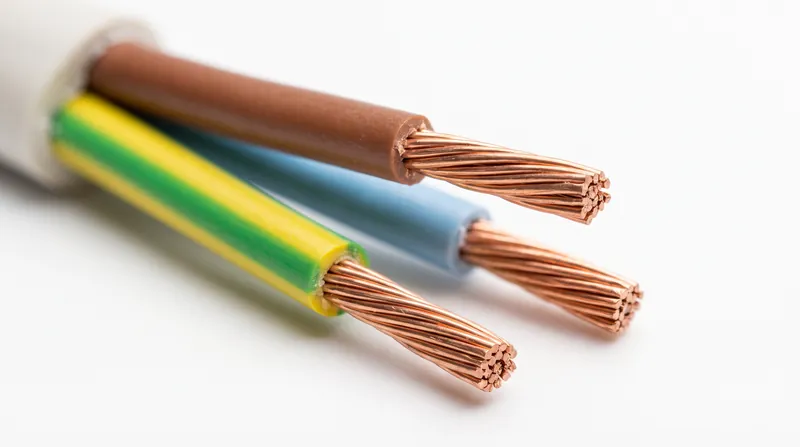

وقتی یک صاحب‌خانه روکش کابل یک وسیله برقی وارداتی را لخت می‌کند تا دوشاخه آن را عوض کند، یا یک برق‌کار درِ یک تابلوی کنترل مدرن اروپایی را باز می‌کند، با یک ترکیب رنگ دقیق و اجباری در سطح جهانی روبه‌رو می‌شود: یک سیم قهوه‌ای، یک سیم آبی روشن و سیمی با نوارهای سبز و زرد.

این زبان بصری خاص، سلیقه تولیدکننده نیست، بلکه یک الزام قانونی است که توسط کمیسیون بین‌المللی الکتروتکنیک (IEC) تحت استاندارد 60445 تعیین شده است. این رنگ‌ها که در ابتدا با عنوان استاندارد IEC 60446 تدوین شده و در سال ۲۰۱۰ در استاندارد جامع‌تر 60445 ادغام شدند، به‌عنوان یک رابط ایمنی حیاتی بین دست انسان و ولتاژ مرگبار عمل می‌کنند.[4][6]

این استاندارد برای از بین بردن ابهامات مرگباری تدوین شد که گریبان‌گیر تاسیسات برقی اولیه بود؛ زمانی که یک کشور ممکن بود از رنگ قرمز برای سیم فاز استفاده کند، در حالی که کشور همسایه‌اش قرمز را برای ارت در نظر می‌گرفت. امروزه، استاندارد IEC 60445 در سراسر اتحادیه اروپا، بریتانیا و بسیاری از کشورهای آسیایی و اقیانوسیه اجباری است. این استاندارد سیستم یکپارچه‌ای را ایجاد می‌کند که در آن، رنگ سیم مستقیماً عملکرد آن را نشان می‌دهد، فارغ از اینکه برق‌کار یا صاحب‌خانه به چه زبانی صحبت می‌کند.[2][3]

در سیستم تک‌فاز جریان متناوب (AC) استاندارد IEC — همان برق استاندارد ۲۳۰ ولتی که به خانه‌ها و ادارات می‌رسد — سیم قهوه‌ای به‌عنوان هادی خط یا فاز شناخته می‌شود. همان‌طور که شرکت Newark Electronics در راهنمای فنی خود اشاره می‌کند: «سیم فاز انرژی را به دستگاه می‌رساند، در حالی که سیم نول جریان دریافت‌شده از منبع تغذیه را برمی‌گرداند تا مدار الکتریکی کامل شود.» از آنجا که سیم قهوه‌ای به‌طور فعال حامل ولتاژ است، خطر اصلی برق‌گرفتگی در مدار محسوب می‌شود.[1][2]

مسیر برگشت این جریان توسط هادی نول فراهم می‌شود که طبق دستورالعمل سخت‌گیرانه IEC باید آبی روشن باشد. سیم آبی با برگرداندن جریان به منبع، مدار الکتریکی را کامل می‌کند. اگرچه ولتاژ این سیم نسبت به زمین در حالت عادی صفر است، اما در صورت نامتوازن بودن مدار یا بروز اتصالی، سیم نول هم می‌تواند حامل جریان خطرناکی باشد؛ به این معنی که باید با همان احتیاطی که با سیم فاز قهوه‌ای رفتار می‌کنید، با آن برخورد کنید.[1][4]

شناخته‌شده‌ترین ویژگی ایمنی در استاندارد IEC، هادی محافظ زمین یا همان ارت است که با نوار دورنگ سبز و زرد متمایز می‌شود. این ترکیب خاص به این دلیل انتخاب شده است که حتی برای افراد مبتلا به کوررنگی قرمز-سبز نیز قابل تشخیص باشد. سیم سبز-زرد در طول عملکرد عادی دستگاه حامل جریان نیست؛ بلکه در صورت بروز اتصال کوتاه، یک مسیر ایمن و کم‌مقاومت به سمت زمین فراهم می‌کند که باعث پریدن فیوز شده و از برق‌دار شدن بدنه فلزی دستگاه جلوگیری می‌کند.[1][4]

در سیستم‌های صنعتی سه‌فاز که برق ماشین‌آلات سنگین و ساختمان‌های تجاری را تامین می‌کنند، IEC این ترکیب رنگ را برای شناسایی فازهای برق‌دار اضافی گسترش می‌دهد. فاز اول که با L1 مشخص می‌شود، همان قهوه‌ای باقی می‌ماند. فاز دوم (L2) مشکی و فاز سوم (L3) خاکستری است. نول همچنان آبی روشن و ارت سبز-زرد است. این یکپارچگی تضمین می‌کند که وقتی یک تکنسین از روی مدار روشنایی یک خانه به سراغ تابلوی کنترل موتور یک کارخانه می‌رود، با همان منطق ایمنی پایه روبه‌رو شود.[1][3][4]

با این حال، چشم‌انداز جهانی استانداردهای برق کاملاً یکپارچه نیست و نقطه اصلی این اختلاف در آن‌سوی اقیانوس اطلس قرار دارد. در ایالات متحده، «کد ملی برق» (NEC) ترکیب رنگ کاملاً متفاوتی را برای سیستم‌های مسکونی ۱۲۰ و ۲۴۰ ولتی دیکته می‌کند. بر اساس NEC، هادی برق‌دار و بدون اتصال به زمین (فاز) معمولاً مشکی است، یا برای فاز دوم قرمز در نظر گرفته می‌شود، در حالی که هادی نول متصل به زمین، سفید یا خاکستری است.[1][5]

این تفاوت، تله خطرناکی برای افراد دست‌به‌آچار یا صاحب‌خانه‌های ناآگاه ایجاد می‌کند. یک صاحب‌خانه آمریکایی که به سیستم NEC عادت کرده، ممکن است تصور کند سیم مشکی فاز و سیم سفید نول است؛ اما اگر یک لوستر اروپایی وارداتی را آنلاین سفارش دهد، به‌جای آن‌ها با سیم‌های قهوه‌ای و آبی مواجه خواهد شد.

برعکس، یک مستاجر اروپایی ممکن است به‌اشتباه فکر کند سیم سفید در آمریکا همان ارت بی‌خطر است، در حالی که در واقع مسیر برگشت نول است. تنها نقطه توافق جهانی بین IEC و NEC، هادی ارت است که هر دو استاندارد آن را به رنگ سبز، مس لخت، یا سبز با نوار زرد می‌شناسند.[1][5]

برای تابلوهای کنترل صنعتی، اهمیت تشخیص رنگ‌ها حتی بیشتر هم می‌شود. استاندارد IEC 60445 مدارهای جریان متناوب (AC) و جریان مستقیم (DC) را با رنگ از هم جدا می‌کند تا از اتصالات متقاطع خطرناک در حین تعمیر و نگهداری جلوگیری کند. به‌عنوان مثال، مدارهای کنترل ۲۴ ولت DC معمولاً از رنگ آبی برای مشترک منفی و قهوه‌ای یا قرمز برای مثبت استفاده می‌کنند؛ موضوعی که بیش از پیش بر لزوم استفاده تکنسین‌ها از مولتی‌متر برای بررسی ولتاژ، به‌جای تکیه صرف بر نشانه‌های بصری، تاکید می‌کند.[3]

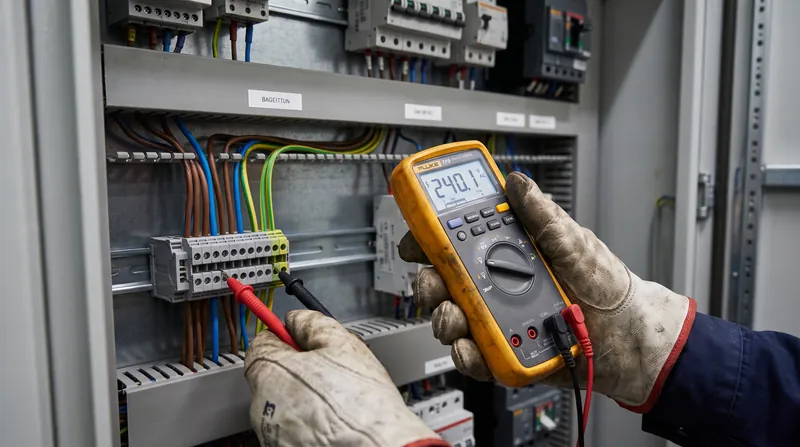

اگرچه استاندارد قهوه‌ای، آبی و سبز-زرد ایمنی و یکپارچگی بی‌سابقه‌ای را برای کارهای برقی بین‌المللی به ارمغان آورده است، اما نمی‌تواند جایگزین پروتکل‌های اساسی تست و بررسی شود. کدهای رنگی تنها یک نقشه راه ارائه می‌دهند، اما همان‌طور که هم IEC و هم NEC تاکید می‌کنند، وضعیت واقعی یک سیم را فقط می‌توان با ولت‌متر تایید کرد. رنگ فیزیکی عایق سیم، اولین خط دفاعی است، اما تایید نهایی همیشه در نوک پروب‌های دستگاه اندازه‌گیری اتفاق می‌افتد.[6]
