چرا لامپ‌های ال‌ئی‌دی پس از خاموش شدن هم نور ضعیفی دارند؟ فیزیک کوپلاژ خازنی در سیم‌کشی خانه

در گذشته، قطع کردن کلید برق روی دیوار به معنی تاریکی مطلق بود. لامپ‌های رشته‌ای قدیمی به رشته نازک و متراکمی از تنگستن وابسته بودند که برای داغ شدن و تابش نور، به جریان الکتریکی بالایی نیاز داشت. اما دیودهای نورافشان مدرن (ال‌ئی‌دی) تفاوتی اساسی دارند: ساختار نیمه‌هادی آن‌ها آن‌قدر کم‌مصرف است که با کسری بسیار ناچیز از همان جریان نیز تحریک شده و روشن می‌شود.

همین حساسیت و راندمان فوق‌العاده بالا پرده از یک ویژگی نامرئی در سیم‌کشی‌های استاندارد ساختمانی برداشته است. بسیاری از صاحبان خانه‌ها یا مستأجرانی که لامپ‌های قدیمی را با ال‌ئی‌دی تعویض می‌کنند، با صحنه عجیبی مواجه می‌شوند: لامپ نو حتی ساعت‌ها پس از قطع کلید، هاله‌ای کم‌رنگ و شبه‌وار از نور ساطع می‌کند؛ وضعیتی که خیلی‌ها را به این گمان می‌اندازد که سیستم برق‌کشی ساختمان دچار اتصالی یا نقصی جدی است.

در میان برق‌کاران، به این پدیده «نور شبح‌وار» یا «سوسوی فانتوم» می‌گویند؛ وضعیتی که به‌ندرت ناشی از خرابی خود لامپ است. در واقع این نور، پیامد ملموس یک اصل فیزیکی به نام «کوپلاژ خازنی» درون لوله‌های برق و دیوارهای خانه است. بستری از سیم‌کشی که دهه‌ها بدون کوچک‌ترین مشکلی انرژی لامپ‌های پرمصرف را تأمین می‌کرد، اکنون ناخواسته به منبع تغذیه این دیودهای فوق‌حساس تبدیل شده است.

از آنجا که شدت جریان دخیل در این اتفاق معمولاً کمتر از یک میلی‌آمپر است، هیچ خطر آتش‌سوزی به همراه ندارد و رقم کنتور برق را هم تکان نمی‌دهد. با این حال، خاموش کردن کامل این هاله نور مستلزم درک این نکته است که سیم‌های مجاور چطور روی یکدیگر اثر می‌گذارند و چرا درایورهای مدرن انرژی‌ای را جذب می‌کنند که لامپ‌های قدیمی اصلاً متوجه آن نمی‌شدند.

نحوه نشت ولتاژ از سیم‌های موازی

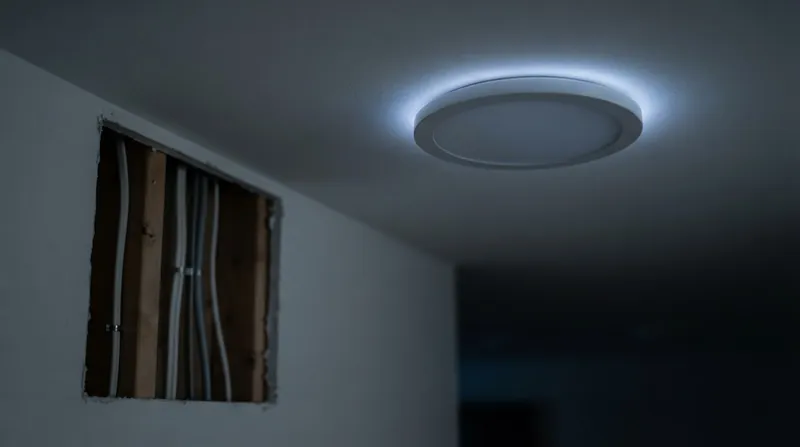

در سیم‌کشی‌های رایج ساختمانی، سیم فاز حامل برق اصلی اغلب در مسافتی طولانی در کنار سیم فاز برگشتی (سیم متصل به کلید) کشیده می‌شود. این دو رشته سیم در یک غلاف عایق مشترک و در مجاورت هم از داخل داکت‌ها، سقف‌های کاذب و لوله‌های خرطومی دیوارها عبور می‌کنند تا به قاب چراغ برسند. همین نزدیکی فیزیکی، یک پیوند الکتریکی ناخواسته پدید می‌آورد.

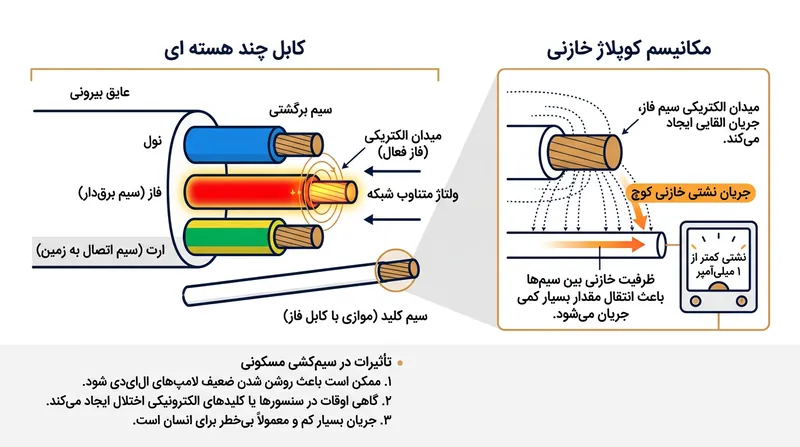

وقتی جریان متناوب از سیم فاز اصلی عبور می‌کند، میدان الکترومغناطیسی پیوسته‌ای تولید می‌نماید که دائماً در حال نوسان است. این میدان بر سیم مجاور که کلید آن قطع است اثر گذاشته و در عمل، مسیر طویل کابل‌ها را به یک خازن ضعیف و ناخواسته تبدیل می‌کند. هرچه طول سیم‌کشی موازی بیشتر باشد، شدت این اثر محسوس‌تر خواهد بود.

یکی از کارشناسان در انجمن تخصصی الکترونیکس‌لب توضیح می‌دهد: «ظرفیت خازنی میان خطوط جریان متناوب در مجاورت یکدیگر است که این پدیده را رقم می‌زند؛ نوعی القای جریان در حد میکروآمپر.» این کوپلاژ خازنی موجب القای ولتاژی اندک و کاذب در سیم برگشتی کلید می‌شود، حتی اگر کنتاکت مکانیکی کلید کاملاً باز و جریان قطع باشد.[2]

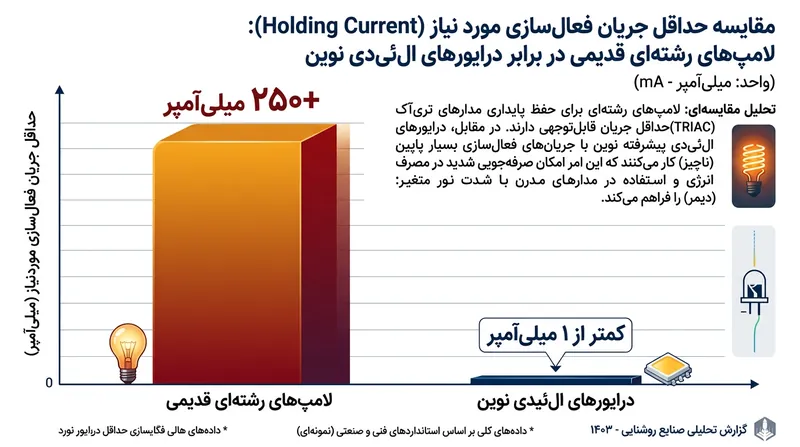

پیش از فراگیر شدن روشنایی‌های حالت جامد، وجود چنین جریان نشتی ریزی برای ساکنان خانه کاملاً نامرئی بود. اگر ولتاژ کاذبی هم به لامپ رشته‌ای می‌رسید، انرژی آن به‌صورت گرمایی ناچیز و غیرقابل تشخیص در رشته تنگستن تلف می‌شد. در واقع مدار نشت می‌کرد، اما لامپ برای نشان دادن آن به انرژی بسیار بیشتری نیاز داشت.

در نقطه مقابل، دیودهای ال‌ئی‌دی تقریباً هیچ مقاومتی در برابر جریان در جهت مستقیم نشان نمی‌دهند. این جریان میکروسکوپی مستقیماً راهی درایور داخلی لامپ می‌شود؛ مداری که وظیفه جمع‌آوری و تثبیت انرژی الکتریکی را بر عهده دارد. بدین ترتیب سیم‌کشی ساختمان مانند یک فرستنده ضعیف و لامپ ال‌ئی‌دی همانند یک گیرنده فوق‌حساس عمل می‌کند.

ذخیره و تخلیه جریان‌های میکروسکوپی

هر لامپ ال‌ئی‌دی استاندارد دارای یک مدار درایور مجهز به خازن‌های داخلی است. این قطعات مثل مخازن کوچک الکتریکی عمل می‌کنند و بار الکتریکی را ذخیره می‌سازند تا دیودها همواره جریان مستقیمی یکنواخت دریافت کنند. وجود این خازن‌ها برای جلوگیری از چشمک زدن لامپ با فرکانس برق شهر ضروری است.

وقتی ولتاژ القایی قطره‌قطره وارد درایور می‌شود، خازن‌های داخلی کم‌کم این بار را در خود جمع می‌کنند. به محض اینکه انرژی ذخیره‌شده به آستانه ولتاژ شکست دیود رسید، چیپ ال‌ئی‌دی فعال شده و نوری ضعیف اما قابل رؤیت منتشر می‌کند. لامپ در واقع از همان نویز الکتریکی شناور در سیم‌های داخل دیوار تغذیه می‌کند.

در بعضی تجهیزات، درایور توانایی نگه‌داشتن نور پیوسته را ندارد؛ خازن شارژ می‌شود، ال‌ئی‌دی با یک چشمک کوتاه روشن شده و تمام بار خالی می‌گردد. سپس با پر شدن مجدد خازن توسط جریان نشتی، این چرخه هر چند ثانیه یک بار تکرار می‌شود و در اتاق تاریک، حالتی شبیه به فلش‌زدن یا تپش ریتمیک پدید می‌آورد.

کیفیت ساخت درایور لامپ تأثیر چشمگیری بر نحوه برخورد آن با این ولتاژ سرگردان دارد. لامپ‌های ال‌ئی‌دی مرغوب و استاندارد معمولاً مجهز به مقاومت‌های تخلیه داخلی هستند که وظیفه دارند بارهای مزاحم را بدون رساندن آن‌ها به دیودها خنثی کنند. به همین دلیل خریدارانی که از برندهای معتبر و باکیفیت استفاده می‌کنند، کمتر با این پدیده روبه‌رو می‌شوند.

برعکس، لامپ‌های ارزان‌قیمت و متفرقه برای کاهش هزینه تولید فاقد این قطعات محافظتی هستند. چیپ‌های بسیار حساس آن‌ها هر خرده جریانی را به نور تبدیل می‌کنند و همین امر آن‌ها را به‌ویژه در ساختمان‌هایی با مسیرهای سیم‌کشی طولانی، مستعد درخشش شبح‌وار می‌سازد.

وقتی خود کلید دچار نشت جریان است

کوپلاژ خازنی تنها عامل ایجاد ولتاژ سرگردان در سامانه‌های برق ساختمان نیست. فراگیر شدن تجهیزات خانه هوشمند و کلیدهای دیمردار چراغ‌دار مسیر دومی برای نشت جریان‌های ضعیف به سمت سرپیچ باز کرده است.

کلیدهای مکانیکی سنتی پیوند سیم مسی را به‌طور کامل قطع کرده و عبور جریان را به صفر می‌رسانند. اما بسیاری از کلیدهای لمسی هوشمند و دیمرهای قدیمی، برای روشن نگه‌داشتن مدارات داخلی خود مانند ماژول‌های وای‌فای، حسگرهای حرکتی یا ال‌ئی‌دی کوچکِ نشانگر شب، به جریان الکتریکی مداوم و ضعیفی نیاز دارند.

اگر این کلیدها بدون سیم نول اختصاصی در قوطی کلید نصب شوند، ناچارند برق آماده‌به‌کار خود را از طریق همان سیم رابط لامپ تأمین کنند. این یعنی حتی زمانی که کلید خاموش است، مقدار ناچیزی برق عمداً از مدار لامپ عبور داده می‌شود.

درست مانند ولتاژ ناشی از کوپلاژ خازنی، این جریان نشتی عمدی نیز توسط درایور ال‌ئی‌دی ذخیره می‌شود. حاصل کار همان نور شبح‌وار است؛ با این تفاوت که اینجا علت به جای فیزیک کابل‌های داخل دیوار، نیاز کلید هوشمند به آنلاین ماندن در شبکه خانه است.

تخلیه بار القایی و مهار ولتاژ مزاحم

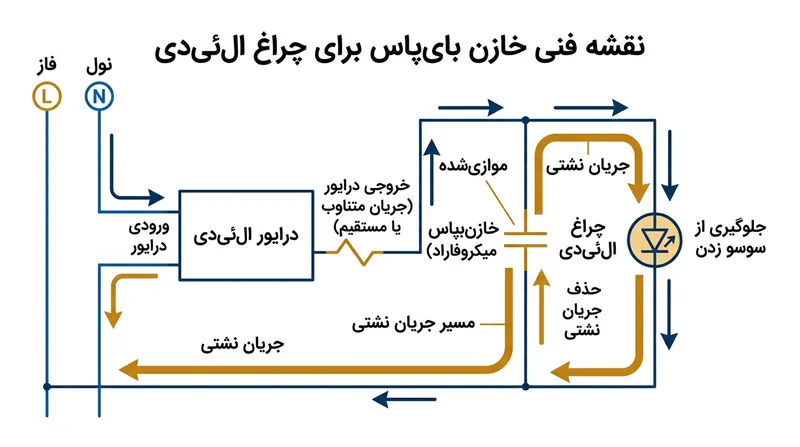

برای رفع نور شبح‌وار ال‌ئی‌دی، کافی است مسیری آسان‌تر از چیپ‌های حساس نیمه‌هادی پیش پای این جریان ناچیز بگذاریم. مطمئن‌ترین راهکار فنی، نصب یک خازن بای‌پاس (که گاهی به آن اسنابر یا بار فرضی هم می‌گویند) دقیقاً در محل قاب یا سرپیچ چراغ است.[1]

خازن بای‌پاس که عموماً قطعه‌ای با ظرفیت ۰٫۲۲ میکروفاراد و متناسب با ولتاژ برق شهری است، به‌صورت موازی با پایه لامپ نصب می‌شود. این قطعه مانند یک اسفنج الکتریکی عمل کرده و جریان القایی را پیش از ورود به درایور و روشن کردن دیودها، جذب می‌کند.[2]

چون جریان متناوب به‌راحتی از خازن عبور می‌کند، این مدار کوچک ولتاژ مزاحم را بدون دردسر به سیم نول هدایت می‌نماید. بدین ترتیب درایور از دریافت جریان محروم شده و لامپ با خاموش شدن کلید، در خاموشی مطلق فرو می‌رود.

در مورد کلیدهای هوشمند، به‌کارگیری مدل‌هایی که نیازمند سیم نول مستقل هستند این مشکل را برطرف می‌کند؛ چرا که دیگر نیازی به عبور دادن جریان نشتی از داخل مدار لامپ وجود ندارد و سیستم روشنایی هنگام خاموش شدن کاملاً ایزوله می‌ماند.

اگرچه این نور ملایم شبانه عموماً مشکلی بی‌خطر در روشنایی‌های نسل جدید محسوب می‌شود، هوشیاری در نگهداری تأسیسات خانه شرط احتیاط است. کارشناسان فنی شرکت بیرد الکتریکال یادآور می‌شوند: «سوسوی ال‌ئی‌دی در اغلب مواقع خطری ندارد، زیرا جریان نشتی دخیل در آن بسیار کمتر از مقداری است که خطر برق‌گرفتگی یا حریق ایجاد کند.» با این حال، اگر این نور با صدای وزوز، بوی سوختگی یا داغ شدن کلید و پریز همراه باشد، حاکی از یک نقص فنی واقعی است که باید فوراً توسط برق‌کار بررسی شود.
