سقوط فاضلاب و ایجاد مکش در لوله‌ها: چرا لوله‌کشی ساختمان به ونت پشت‌بام نیاز دارد؟

صدای ناگهانی قل‌قل سینک و پیچیدن بوی گند فاضلاب در خانه، نشانه‌ای واضح است از اینکه سقوط پساب در لوله‌های عمودی ساختمان مکش شدیدی ایجاد کرده و آب محافظ درون شترگلو (سیفون P شکل) را بلعیده است. لوله‌های هواکش پشت‌بام دقیقاً برای همین تعبیه شده‌اند: تأمین هوای آزاد برای شکستن این خلاء، پیش از آنکه محتویات آب‌بندها کاملاً تخلیه شود.[2]

هر وسیله بهداشتی در خانه به شبکه به‌هم‌پیوسته‌ای از لوله‌ها متصل است که در نهایت به فاضلاب شهری یا چاه جذبی می‌رسد. لوله خمیده زیر سینک یا کاسه توالت که به شترگلو معروف است، همواره مقداری آب در خود نگه می‌دارد تا مانع فیزیکی محکمی در برابر نفوذ گازهای سمی و آتش‌گیر فاضلاب به فضای زندگی باشد.[2]

جولیوس بالانکو، رئیس سابق انجمن مهندسی بهداشت آمریکا، می‌گوید: «آب‌بند سیفون تنها حائل میان فاضلاب شهری و هوایی است که در خانه تنفس می‌کنیم. وقتی سقوط ناگهانی آب فشار منفی ایجاد می‌کند، این آب‌بند قربانی می‌شود تا خلاء به وجود آمده جبران گردد.»

فیزیک سقوط فاضلاب

هنگامی که سیفون توالت کشیده می‌شود و حدود ۶ لیتر (۱٫۶ گالن) آب وارد لوله قائم فاضلاب می‌گردد، شتاب گرانش این توده را به سرعت به سمت پایین می‌کشد. حین سقوط، آب به دیواره‌های لوله می‌چسبد—پدیده‌ای که مهندسان آن را «جریان حلقوی» می‌نامند—و هسته‌ای از هوا در مرکز لوله باقی می‌ماند.[3]

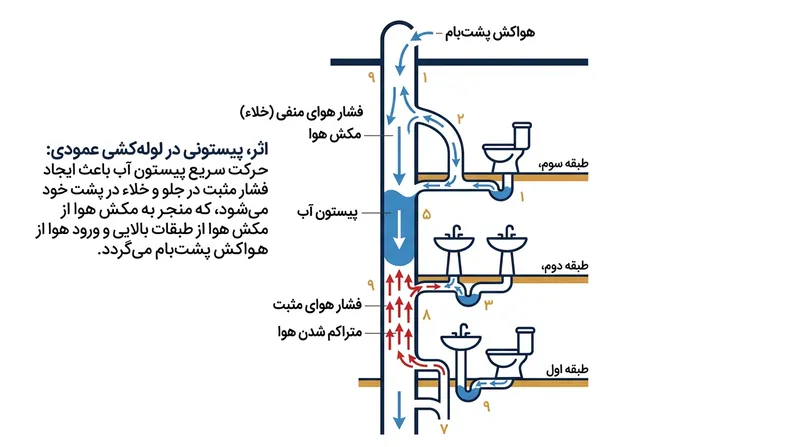

اگر حجم آب به اندازه کافی زیاد باشد، تمام مقطع لوله را پر می‌کند و یک توده یا پیستون یکپارچه از آب تشکیل می‌دهد. این توده درست شبیه پیستون در سیلندر موتور عمل کرده و با پایین رفتن، هوای جلوتر را می‌راند و پشت سر خود خلاء شدیدی ایجاد می‌کند.[3]

آبی که در یک لوله قائم ۳ اینچی معمول سقوط می‌کند، ظرف عبور از دو طبقه نخست به سرعت نهایی حدود ۹٫۷ متر بر ثانیه (۳۲ فوت بر ثانیه) می‌رسد. در این سرعت بالا، پیستون آبی در حال سقوط فشار منفی قابل‌توجهی در لوله‌های پشتی ایجاد می‌کند که تشنه دریافت هوای جایگزین است.[3]

سیفون چگونه تخلیه می‌شود؟

اگر لوله هوای اختصاصی وجود نداشته باشد، آب در حال سقوط هوا را از ساده‌ترین مسیر ممکن می‌مکد. در یک حمام یا سرویس بهداشتی مسکونی، این آسان‌ترین مسیر معمولاً خروجی نزدیک‌ترین سینک یا کف‌شور است، جایی که فقط چند سانتیمتر آب مانع ورود هواست.[2]

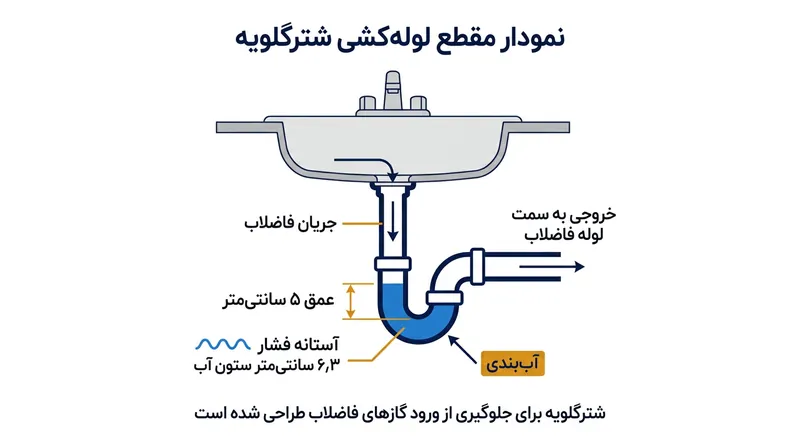

شترگلوهای استاندارد خانگی آب‌بندی با عمق دقیقاً ۵ سانتی‌متر (۲ اینچ) دارند. برای غلبه بر وزن این مقدار آب و کشیدن آن به داخل لوله، فقط به اختلاف فشاری در حدود ۰٫۰۹ پوند بر اینچ مربع (معادل حدود ۶٫۳ سانتی‌متر یا ۲٫۵ اینچ ستون آب) نیاز است.[2]

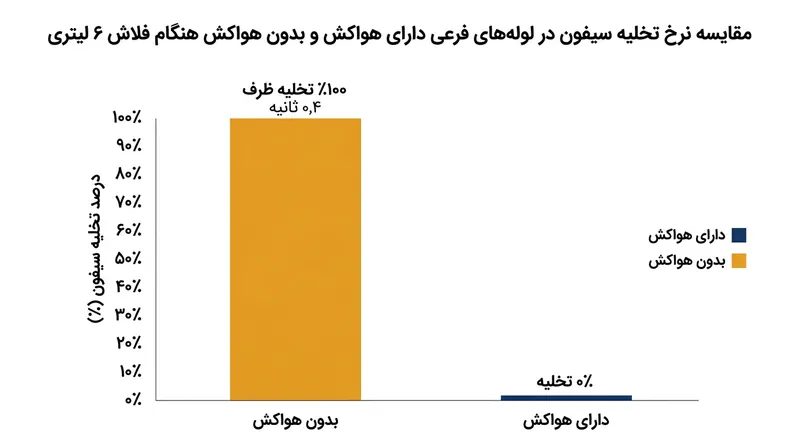

هنگامی که خلاء درون لوله فاضلاب از این آستانه ۲٫۵ اینچی عبور کند، فشار هوای داخل اتاق، آب سیفون را مستقیماً به درون لوله هل می‌دهد. ساکنان خانه این مکش ناگهانی را درست پس از زدن فلاش‌تانک توالت به شکل صدای آشنای قل‌قل از سینک می‌شنوند.

با خشک شدن آب سیفون، سد فیزیکی دفاعی خانه فرو می‌ریزد. گازهای سولفید هیدروژن و متان از چاه و شبکه فاضلاب آزادانه وارد خانه می‌شوند و تا زمانی که دوباره شیر آب باز نشود و سیفون پر نشود، هوای خانه را آلوده و بوی زننده‌ای ایجاد می‌کنند.

فشار جو در نقش سپر محافظ

برای جلوگیری از این اثر مکشی، مقررات ساختمان حکم می‌کنند که یک لوله هواکش اختصاصی (ونت) از لوله قائم تا پشت‌بام کشیده شود. این لوله باز، تمام سیستم فاضلاب را مستقیماً به هوای آزاد جو وصل می‌کند و منبعی نامحدود از هوای جایگزین در اختیار آن می‌گذارد.[2]

به این ترتیب، وقتی پیستون آبی در حال سقوط خلاء ایجاد می‌کند، فشار جو بی‌درنگ از لوله پشت‌بام سرازیر می‌شود تا جای خالی را پر کند. چون حرکت هوا در لوله باز پشت‌بام بسیار ساده‌تر از جابه‌جا کردن آب سنگین درون سیفون است، آب‌بند کاملاً دست‌نخورده باقی می‌ماند.

طبق مقررات بین‌المللی لوله‌کشی ۲۰۲۴، اندازه لوله‌های ونت باید متناسب با بار تخلیه فاضلاب طراحی شود. هواکش اصلی یک خانه سه‌خوابه معمولاً باید دست‌کم قطری معادل ۲ اینچ داشته باشد تا در زمان اوج تخلیه، جریان هوای کافی را تأمین کند.[2]

مؤسسه ملی استاندارد و فناوری در گزارش پویایی تأسیسات ۲۰۲۶ خود تأکید می‌کند: «سیستم ونت حکم دستگاه تنفسی ساختمان را دارد. اگر لوله هواکش مسدود شود، ساختمان دچار خفگی شده و اولین قطعاتی که زیر این فشار از کار می‌افتند، همان سیفون‌ها هستند.»

تشخیص ریشه بوها و صداهای غیرعادی

برای هر صاحب‌خانه، پی بردن به این مکانیزم به معنای تشخیص درست یک مشکل رایج است. اگر سینک فقط هنگام زدن فلاش‌تانک توالت قل‌قل می‌کند، مشکل از گرفتگی لوله فاضلاب نیست؛ بلکه ونت پشت‌بام مسدود شده و هوا به سیستم نمی‌رسد.[1]

ونت‌های پشت‌بام ممکن است به دلیل برف سنگین، برگ‌های پاییزی یا حتی آشیانه‌سازی پرندگان مسدود شوند. با بسته شدن دهانه ونت، کل شبکه لوله‌کشی سپر هوایی خود را از دست می‌دهد و سیفون‌ها در برابر تخلیه ناگهانی کاملاً بی‌دفاع می‌شوند.

خانه‌های قدیمی که پیش از استانداردهای جدید ساخته شده‌اند، مرتباً با خالی شدن سیفون مواجه می‌شوند. لوله‌کش‌ها در چنین ساختمان‌هایی اغلب با سیفون‌های قدیمی غیرمجاز مدل S برخورد می‌کنند که ونت مناسب ندارند و صرفاً با نیروی خروج آب خودشان کاملاً تخلیه می‌شوند.[2]

جایگزین‌های مکانیکی برای لوله ونت بام

رد کردن یک لوله ونت جدید تا پشت‌بام در ساختمانی که کار ساختش تمام شده، اغلب مستلزم هزینه‌های سنگین یا از نظر سازه‌ای غیرممکن است. هنگام بازسازی جزیره‌های آشپزخانه یا سرویس‌های بهداشتی زیرزمین، متخصصان از جایگزینی مکانیکی به نام شیر مکش هوا (AAV) استفاده می‌کنند.[2]

شیر مکش هوا (AAV) یک شیر یک‌طرفه مکانیکی است که مستقیماً زیر سینک و بالاتر از تراز آب‌بند نصب می‌شود. درون آن دیافراگم لاستیکی حساسی تعبیه شده که در شرایط عادی محکم بسته می‌ماند و مانع خروج گازهای فاضلاب به فضای کابینت می‌شود.[2]

هنگامی که تخلیه آب باعث ایجاد افت فشار در لوله فرعی می‌شود، مکش به وجود آمده دیافراگم شیر را باز می‌کند. شیر بی‌درنگ هوای محیط داخل کابینت را برای خنثی کردن خلاء می‌بلعد و بلافاصله با نیروی فنر بسته می‌شود تا هیچ گازی به بیرون نشت نکند.

اگرچه شیرهای مکانیکی مشکل نقاط خاص را حل می‌کنند، اما قطعات متحرک دارند و به مرور زمان مستهلک می‌شوند. به همین دلیل مراجع ساختمانی استفاده از آن‌ها را فقط در بازسازی‌های موردی مجاز می‌دانند و همچنان وجود حداقل یک ونت سنتی روی بام را برای ایمنی کل ساختمان الزامی می‌شمارند.[2]

استانداردسازی سیستم‌های تخلیه و هواکش

قوانین حاکم بر این سیستم‌ها نخستین بار در سال ۱۹۲۴ توسط دکتر روی هانتر در اداره ملی استانداردهای آمریکا تدوین شد. پژوهش‌های بنیادین او رابطه ریاضی میان نرخ تخلیه وسایل بهداشتی و حجم هوای مورد نیاز برای تهویه را تثبیت کرد.

امروزه مهندسان تأسیسات همچنان از «منحنی هانتر» برای طراحی سیستم‌های تخلیه و هواکش در برج‌ها و ساختمان‌های مرتفع بهره می‌برند؛ جایی که پیستون‌های سقوط آب می‌توانند در صورت ضعیف بودن ونت‌ها، ده‌ها سیفون را به صورت هم‌زمان خالی کنند.[3]

شبکه پنهان لوله‌های خشکی که در میان دیوارهای خانه کشیده شده‌اند، درست به اندازه لوله‌های حامل آب حیاتی هستند. بدون این راه ارتباطی پیوسته به آسمان، تخلیه ساده یک وان حمام می‌توانست زندگی در خانه را غیرممکن کند.[1]
