چرا سنسورهای میلی‌متری تنفس را از پشت دیوار تشخیص می‌دهند و اتوماسیون‌ها را بی‌مورد روشن می‌کنند؟

کاربرانی که قصد خودکارسازی روشنایی خانه هوشمند را دارند، هنگام خرید و راه‌اندازی سنسورهای حضور میلی‌متری با یک دوراهی قطعی روبه‌رو می‌شوند: یا باید خاموش شدن چراغ‌ها هنگام بی‌حرکت نشستن افراد را تحمل کنند، یا آماده باشند که با هر نفس کشیدن فردی در اتاق بغلی، لامپ‌ها بی‌دلیل روشن شوند. این محدودیت سخت‌افزاری درست از لحظه نصب سنسور روی دیوار خود را نشان می‌دهد.[6][7]

سنسورهای سنتی مادون قرمز پسیو (PIR) بر پایه تشخیص تغییرات محسوس گرمای بدن در یک محدوده کار می‌کنند. این سنسورها برای ثبت ورود افراد از درگاه اتاق عالی عمل می‌کنند، اما وقتی کسی آرام پشت میز تایپ می‌کند، کتاب می‌خواند یا تلویزیون تماشا می‌کند، معمولاً متوجه حضور او نمی‌شوند.[6]

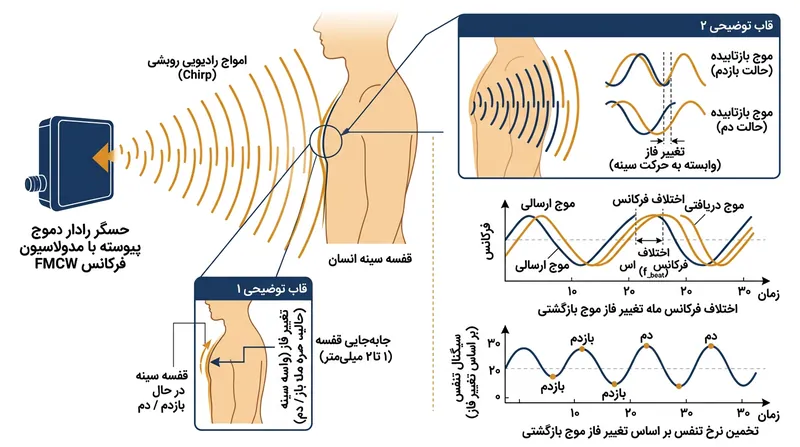

برای حل این معضل، بازار خانه هوشمند سراغ فناوری رادار با مدولاسیون فرکانسی موج پیوسته (FMCW) رفت. این حسگرها پیوسته امواج رادیویی فرکانس بالا منتشر می‌کنند و با محاسبه تغییر فاز امواج بازگشتی، کوچک‌ترین حرکات میلی‌متری را می‌سنجند.[1][6]

در مقاله‌ای که سال ۲۰۲۴ در نشریه IEEE Internet of Things منتشر شد، آمده است: «رادار FMCW منتظر نمی‌ماند تا حرکتی میدان دیدش را قطع کند؛ بلکه دائماً کوچک‌ترین جابه‌جایی فیزیکی محیط را پایش می‌کند. این سیستم به‌راحتی جابه‌جایی ۱ تا ۲ میلی‌متری قفسه سینه در اثر تنفس انسان را شناسایی می‌کند.»[1]

رادار FMCW چگونه ریزحرکات را ردیابی می‌کند؟

چنین حساسیتی تضمین می‌کند تا زمانی که موجود زنده‌ای در اتاق نفس می‌کشد، سنسور وضعیت اتاق را «پر» تشخیص دهد. امواج رادار از مولکول‌های آب موجود در بافت بدن انسان بازتاب پیدا می‌کنند و سیگنالی با الگوی مشخص بازمی‌گردانند که الگوریتم‌ها آن را به‌عنوان حضور قطعی شناسایی می‌کنند.[1][6]

اما همین دستاورد مهندسی، برای کاربردهای مسکونی دردسرساز می‌شود. امواج رادیویی این سنسورها—که عمدتاً روی فرکانس‌های ۲۴ یا ۶۰ گیگاهرتز کار می‌کنند—معماری داخلی ساختمان را مثل نور مرئی یا امواج فروسرخ سد نفوذناپذیر نمی‌بینند.[2][3]

دیوارهای داخلی رایج در ساختمان‌های مدرن شامل کناف و پنل‌های گچی روی پایه‌های چوبی یا فلزی سبک هستند و هیچ عایق فلزی یا بلوک متراکمی ندارند. امواج رادیویی ۲۴ گیگاهرتز چنین دیوارهایی را تقریباً شفاف می‌بینند و تنها بخش بسیار کمی از انرژی آن‌ها در گذر از این موانع تلف می‌شود.[2][3]

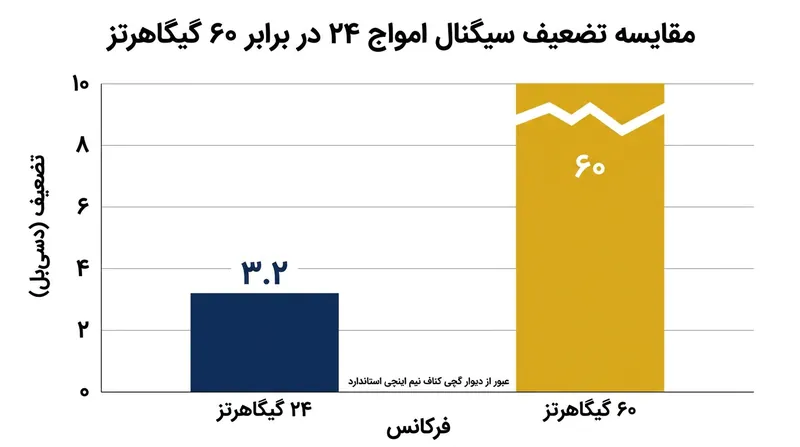

طبق داده‌های کاهش توان امواج منتشرشده توسط اتحادیه بین‌المللی مخابرات (ITU)، یک ورق استاندارد گچی بدون روکش تنها حدود ۳.۲ دسی‌بل از توان سیگنال ۲۴ گیگاهرتز را کم می‌کند. موج رادار بدون مانع از پنل اول رد شده، از فضای خالی بین سازه‌ها می‌گذرد و از لایه گچی دوم خارج می‌شود.[2]

دکتر آریس آلستیر (Dr. Aris Alastair)، مهندس امواج فرکانس رادیویی و تحلیل‌گر انتشار امواج در ساختمان در مقاله‌ای برای Journal of Building Physics توضیح می‌دهد: «کل افت سیگنال در یک رفت و برگشت از یک دیوار داخلی حدود ۱۲ تا ۱۵ دسی‌بل است. این میزان تضعیف، هنوز نسبت سیگنال به نویزی باقی می‌گذارد که برای تشخیص تنفس فردی در فاصله دو متری پشت دیوار کاملاً کافی است.»[3]

فیزیک نفوذ امواج رادیویی از دیوارهای کاذب

در نتیجه، حسگری که در راهرو نصب شده تا مسیر حرکت شبانه را روشن کند، مدام تنفس کودک در اتاق خواب مجاور را می‌گیرد. رادار این حرکت ریتمیک قفسه سینه را ثبت می‌کند، گمان می‌برد کسی در راهرو است و چراغ‌ها را روشن نگه می‌دارد.[4][7]

سازندگان این گجت‌ها تلاش می‌کنند برای مهار این نفوذ، قابلیتی نرم‌افزاری به نام محدوده فاصله (Distance Gating) به اپلیکیشن‌های خود اضافه کنند. با این گزینه، کاربر می‌تواند حسگر را طوری تنظیم کند که حرکت‌های ثبت‌شده در فراتر از فاصله‌ای مشخص، مثلاً بیش از دو متر، را نادیده بگیرد.[6][7]

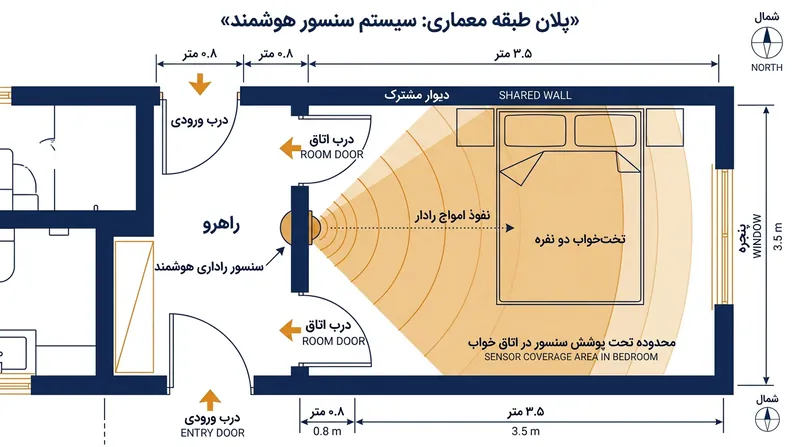

اما در واقعیت، محدودیت نرم‌افزاری فاصله ابزاری ناکارآمد است که با ابعاد هندسی اتاق همخوانی ندارد. ممکن است سنسور برای پوشش دادن اتاق خود به برد ۳ متری روبه‌رو نیاز داشته باشد، در حالی که تخت اتاق مجاور تنها ۱۰ سانتی‌متر پشت همان دیواری قرار دارد که سنسور روی آن پیچ شده است.[4][7]

وقتی شعاع تشخیص را روی ۳ متر بگذارید، حباب کروی پایش رادار ناگزیر ۲.۹ متر وارد اتاق کناری می‌شود. نرم‌افزار توان تفکیک فردی که در گوشه دورتر همان اتاق ایستاده با کسی که در تخت اتاق بغلی خوابیده را ندارد.[4]

تیم بررسی سخت‌افزار فکت‌لن در گزارش تست عملی خود می‌نویسد: «محدود کردن فاصله تنها زمانی درست عمل می‌کند که سنسور روی دیوار خارجی نصب شده و روبه‌روی آن به سمت داخل خانه باشد. به محض نصب روی دیوارهای جداکننده میانی، حباب کروی حتماً فضای پشت دیوار را تحت تأثیر قرار می‌دهد.»[4]

چرا تنظیم نرم‌افزاری محدوده بُرد شکست می‌خورد؟

چون هیچ نرم‌افزاری قوانین فیزیک امواج رادیویی را تغییر نمی‌دهد، راه‌حل نهایی استفاده از شیلدینگ و تغییر فیزیکی در سخت‌افزار است. موثرترین و ارزان‌ترین روش این است که پشت بدنه حسگر یک لایه محافظ فرکانس رادیویی چسبانده شود.[7]

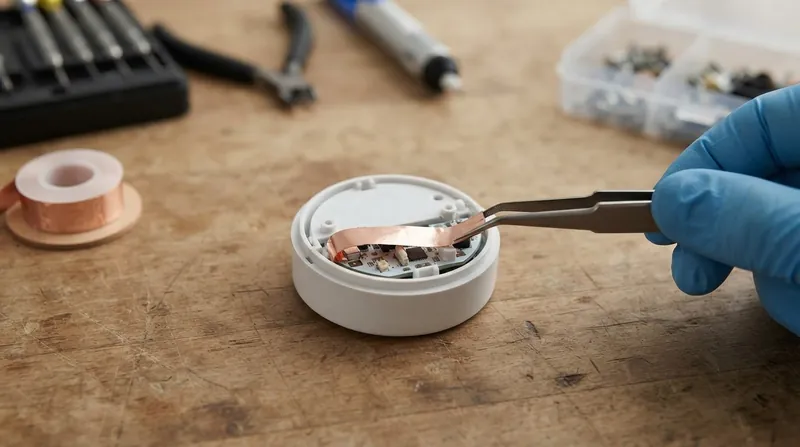

نوار چسب مسی رسانا، که در بازار الکترونیک برای اتصال زمین و شیلد مدارها فروخته می‌شود، امواج ۲۴ و ۶۰ گیگاهرتز را کاملاً بلوکه می‌کند. پوشاندن کامل قاب پشتی سنسور با فویل مسی، عملکرد آن را جهت‌دار کرده و جلوی انتشار رو به عقب امواج به درون دیوار را می‌گیرد.[3][7]

آلستیر تأکید می‌کند: «چسباندن یک لایه یکدست از چسب رسانا، شدت ارسال سیگنال به سمت پشت را بیش از ۴۰ دسی‌بل افت می‌دهد. این کار حسگر را عملاً نسبت به اتفاقات پشت دیوار کور می‌کند و مرز دقیق بین دو اتاق را دوباره برقرار می‌سازد.»[3]

جایابی سنسور در اتاق هم نقش پررنگی دارد. اگر آن را در گوشه اتاق و به‌صورت مورب نصب کنید، بیشترین فضای کاربردی را پوشش می‌دهید و جهت امواج را به سمت دیوارهای بیرونی یا پنجره‌ها هدایت می‌کنید؛ جایی که برد مفید امواج به‌طور طبیعی خاتمه می‌یابد.[4][7]

برای حل این چالش‌های معماری، تولیدکنندگان سنسورهای خانه هوشمند آرام‌آرام در حال گذار از بردهای ۲۴ گیگاهرتز به سمت چیپ‌های ۶۰ گیگاهرتزی هستند. طول موج کوتاه‌تر در فرکانس ۶۰ گیگاهرتز رفتار متفاوتی با مصالح ساختمانی و مولکول‌های اکسیژن هوا دارد.[5][6]

روش‌های رفع مشکل در سخت‌افزار و شیلدینگ

موج ۶۰ گیگاهرتزی هنگام عبور از کناف، چوب و شیشه افت توان بسیار بیشتری را تجربه می‌کند. اگرچه ممکن است از یک ورق گچی عبور کند، اما در مسیر رفت و برگشت از یک دیوار دو جداره به قدری تضعیف می‌شود که احتمال خطای ناشی از اتاق مجاور را شدیداً کاهش می‌دهد.[2][3]

علاوه بر این، باند ۶۰ گیگاهرتز دقت مکانی ریزتری در اختیارتان می‌گذارد و امکان نقشه‌برداری دقیق‌تر اتاق را فراهم می‌سازد. به لطف این ویژگی، قابلیت‌هایی نظیر رهگیری هم‌زمان چند نفر و تشخیص وضعیت بدن (نشسته یا ایستاده) فعال می‌شود.[1][6]

با تمام این مزایا، سنسورهای ۶۰ گیگاهرتزی قیمت گران‌تری دارند و به دلیل مصرف برق بالاتر نمی‌توانند با باتری کار کنند و به کابل‌کشی مستقیم برق احتیاج دارند. بنابراین تا زمانی که قیمت قطعات این پردازنده‌ها افت نکند، مدل‌های ۲۴ گیگاهرتزی سهم اصلی بازار را در دست خواهند داشت.[4][6]

نکته کلیدی برای خریداران این است: سنسورهای میلی‌متری را مانند یک پروژکتور محیطی پخش‌کننده امواج ببینید، نه مانند یک نشانگر لیزری نقطه‌ای. نصب اصولی این سنسورها نیازمند درک دقیق مسیر حرکت امواج رادیویی نامرئی و پذیرش این واقعیت است که دیوارهای گچی هیچ مانعی برای این امواج نیستند.[4][7]

مستأجرانی که امکان دستکاری دیوارها یا کابل‌کشی را ندارند، می‌توانند سنسور سنتی چشمی مادون قرمز (PIR) را با سنسور میلی‌متری ترکیب کنند. در این سناریو، روشن شدن اولیه چراغ‌ها منوط به تحریک سنسور مادون قرمز می‌شود و وظیفه روشن نگه‌داشتن ممتد فضا به رادار محول می‌گردد.[7]

این منطق دوگانه حسگرها تضمین می‌کند که ورود فرد جدید چراغ را روشن کند، در حالی که توانایی رادار در دیدن پشت دیوار تنها زمانی وارد مدار می‌شود که حضور فرد در داخل اتاق محرز شده باشد. این راهکار بدون از دست دادن حساسیت به ریزحرکات، خطای سنسور را مهار می‌کند.[4][7]
