چرا ولت‌متر پتانسیل داخلی دیود را صفر نشان می‌دهد؟ خنثی‌سازی دقیق در محل اتصال فلز و نیمه‌رسانا

داستان از ژوئیه ۱۹۴۹ آغاز می‌شود؛ زمانی که ویلیام شاکلی، فیزیک‌دان آزمایشگاه‌های بل، مقاله کلاسیک خود با عنوان «نظریه پیوندهای p-n در نیمه‌رساناها و ترانزیستورهای پیوندی p-n» را در نشریه فنی سیستم بل منتشر ساخت. این مقاله ۵۴ صفحه‌ای به زبان ریاضی تشریح کرد که چگونه پیوند زدن بلورهای نیمه‌رسانای دارای ناخالصی مثبت و منفی، یک میدان الکتریکی درونی خودبه‌خودی می‌آفریند.[3]

شاکلی اثبات کرد این ناحیه مرزی که با نام ناحیه تهی شناخته می‌شود، جریان الکتریسیته را در قطعات حالت جامد هدایت و کنترل می‌کند. پیش از صورت‌بندی نظری او، نیمه‌رساناها موادی ناشناخته و مبهم تلقی می‌شدند که کاربردشان عمدتاً به آشکارسازهای ابتدایی رادار در جنگ جهانی دوم محدود می‌شد.[3]

انتشار اثر سال ۱۹۴۹ شاکلی، این شاخه را از کیمیاگری و آزمون و خطای صرف، به فیزیک ریاضیاتی دقیق بدل کرد. او ثابت کرد که فصل مشترک سیلیکون نوع p و نوع n صرفاً یک شکاف فیزیکی نیست، بلکه سدی الکتریکی و فعال است که قابلیت دستکاری و کنترل دارد.[3]

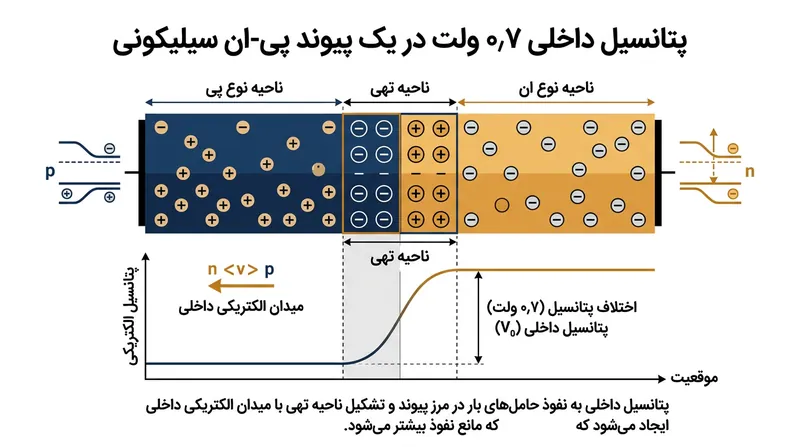

در کانون مدل شاکلی، مفهومی بنیادین به نام «پتانسیل داخلی» قرار دارد. هنگامی که سیلیکون نوع p، سرشار از حفره‌های دارای بار مثبت، در مجاورت سیلیکون نوع n، غنی از الکترون‌های آزاد قرار می‌گیرد، حامل‌های بار به‌طور طبیعی از مرز پیوند عبور کرده و نفوذ می‌کنند.

الکترون‌ها شتابان برای پر کردن حفره‌ها سرازیر می‌شوند و یون‌های دهنده با بار مثبت ثابت را در سمت n و یون‌های پذیرنده با بار منفی ثابت را در سمت p بر جای می‌گذارند. این جداسازی موضعی بارها سد الکترواستاتیکی نیرومندی پدید می‌آورد که مانع از ادامه نفوذ ذرات می‌شود.[2]

در سیلیکون استاندارد با غلظت‌های آلایش تجاری معمول، این سد درونی در دمای اتاق روی حدود ۰٫۷ ولت تثبیت می‌شود. در ژرمانیوم، ماده‌ای که در اوایل دهه ۱۹۵۰ کاربرد فراوانی در ترانزیستورها داشت، این سد پتانسیل نزدیک به ۰٫۳ ولت است.[4]

توهم اندازه‌گیری

این ولتاژ داخلی یک میدان الکتریکی کاملاً واقعی و فیزیکی است. این میدان در دل تک‌تک دیودها، ریزپردازنده‌ها و سلول‌های خورشیدی وجود دارد و بدون هیچ هیاهویی جهت حرکت حامل‌های بار را تعیین می‌کند و مانع اتصال کوتاه در قطعه می‌شود؛ همان سازوکار بنیادینی که منطق دیجیتال را امکان‌پذیر کرده است.[5]

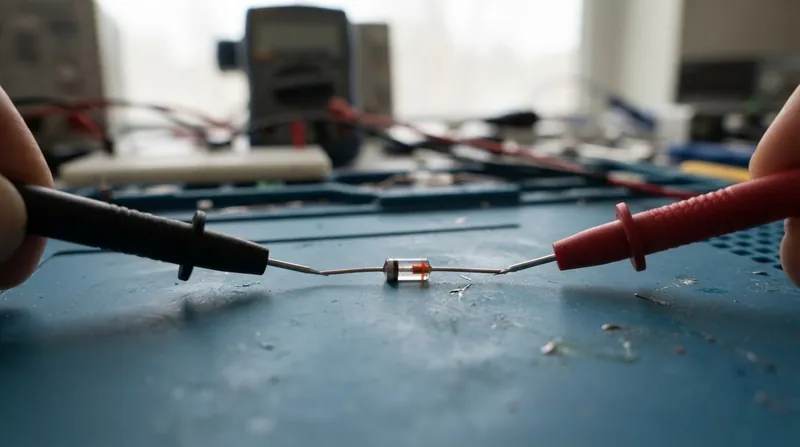

با وجود این، چنین ولتاژ بنیادینی برای هر کس که یک پروب اندازه‌گیری به دست بگیرد، بلافاصله پارادوکسی عملی ایجاد می‌کند. اگر در دل یک دیود سیلیکونی میدانی دائمی با پتانسیل ۰٫۷ ولت برقرار است، اتصال پروب‌های یک ولت‌متر آزمایشگاهی به دو سر آن قاعدتاً باید این بار الکتریکی را نشان دهد.[5]

اما نمایشگر ولت‌متر بر عدد صفر پافشاری می‌کند. این عدد صفر نه خطای مولتی‌متر است و نه به معنای ناپدید شدن میدان درونی. سرچشمه این پارادوکس، برداشت نادرست از ماهیت چیزی است که ولت‌متر در واقعیت اندازه می‌گیرد.[5]

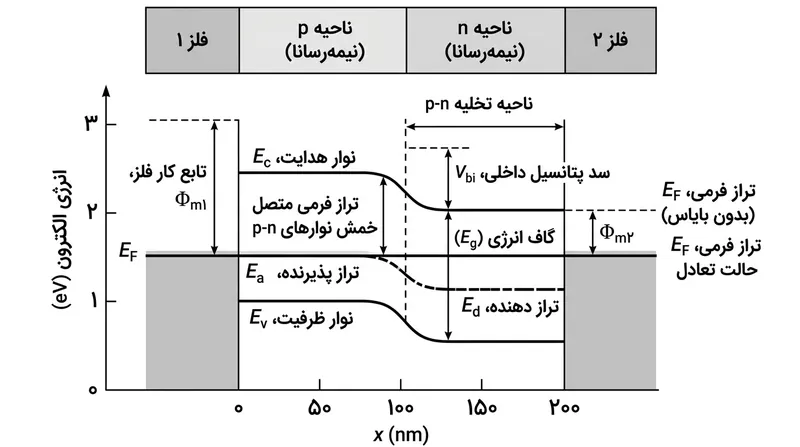

ولت‌متر خطوط میدان الکترواستاتیکی یا پتانسیل گالوانی درون بلور را مستقیماً نمی‌شمارد. ولت‌متر استاندارد صرفاً اختلاف پتانسیل الکتروشیمیایی میان دو پروب فلزی خود را می‌سنجد؛ مفهومی که در فیزیک حالت جامد با عنوان «تراز فرمی» شناخته می‌شود.[1]

تراز فرمی نماینده حالت کل انرژی ترمودینامیکی الکترون‌ها در ماده است و هم میدان‌های الکتریکی و هم شیب غلظت را در بر می‌گیرد. پلتفرم علوم مواد بوهریوم در این باره می‌نویسد: «از آنجا که ولت‌متر و پیوند p-n در شرایط تعادل یک سیستم بسته واحد را تشکیل می‌دهند، تراز فرمی در هر دو پایانه کاملاً یکسان است.»[1]

از آنجا که کل مدار در تعادل گرمایی به سر می‌برد، الکترون‌ها هیچ انگیزه‌ای برای حرکت خالص از یک سو به سوی دیگر ندارند. اگر ترازهای فرمی اندکی با هم تفاوت داشتند، جریانی خودبه‌خودی و بدون نیاز به منبع تغذیه بیرونی در سیم‌ها جاری می‌شد.[1]

اتصالات پنهان فلز و نیمه‌رسانا

برقراری چنین جریان خودبه‌خودی قانون دوم ترمودینامیک را آشکارا نقض می‌کرد. بنابراین ولت‌متر اختلاف ترازهای فرمی را اندازه می‌گیرد که دقیقاً برابر صفر است؛ هرچند سد الکترواستاتیکی ۰٫۷ ولتی درون سیلیکون پابرجاست و بارهای نفوذیافته را مهار کرده است.[5]

ولتاژ غیب نشده، بلکه دستگاه اندازه‌گیری خودش مانع دیدن آن می‌شود. برای درک اینکه این ولتاژ مفقود به کجا می‌رود، باید به مرز فیزیکی محل تماس پروب‌های فلزی با ماده نیمه‌رسانا نگریست.[5]

اندازه‌گیری در یک مدار استاندارد مستلزم تماس پروب‌های مسی، طلا یا فولادی با دیود سیلیکونی است. این اتصال، ناخواسته دو پیوند کاملاً جدید در مدار ایجاد می‌کند: پیوند فلز با نیمه‌رسانای نوع p و پیوند فلز با نیمه‌رسانای نوع n.[5]

هر یک از این فصل‌های مشترک، میدان الکتریکی موضعی خاص خود را پدید می‌آورند. وقتی فلز به نیمه‌رسانا برخورد می‌کند، تبادل الکترون میان دو ماده تا زمان هم‌تراز شدن ترازهای فرمی ادامه می‌یابد. این انتقال بار همان چیزی را می‌سازد که فیزیک‌دانان سد شاتکی یا اتصال اهمی می‌نامند.[1]

این اتصالات با پتانسیل تماسی ویژه خود شکل می‌گیرند. مدار دیگر صرفاً یک پیوند p-n ساده نیست، بلکه حلقه‌ای پیچیده از نوع فلز-p-n-فلز است. این پتانسیل‌های تماسی نوظهور در واقع وزنه‌های تعادل پنهان در این سامانه هستند.[5]

افت ولتاژ در فصل مشترک مس و نوع p همراه با افت ولتاژ در فصل مشترک نوع n و مس، دقیقاً جهت مخالفی با میدان داخلی دیود دارد. پروب‌های دستگاه خودشان دقیقاً همان ولتاژی را تولید می‌کنند که برای کور کردن ولت‌متر لازم است.[5]

محدودیت قانون بقای انرژی و حرکت دائمی

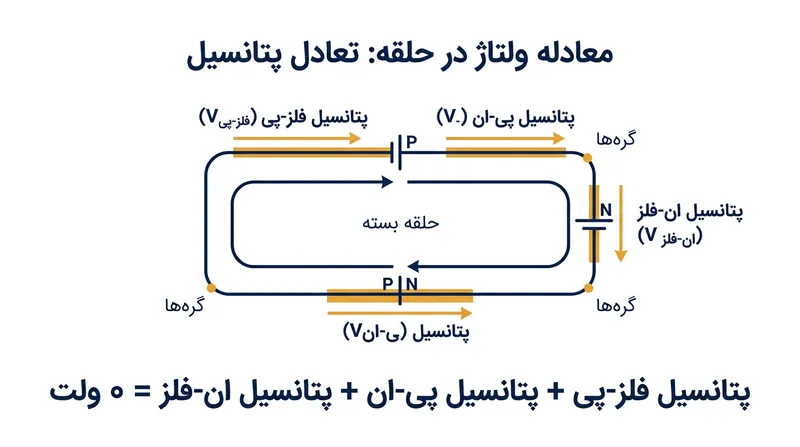

محاسبات ریاضی این خنثی‌سازی خلل‌ناپذیر است. در یک مدار بسته در دمای یکنواخت، مجموع تمام اختلافات پتانسیل الکترواستاتیکی باید برابر صفر باشد. اگر پیوند p-n سیلیکونی پتانسیل مثبت ۰٫۷ ولت تولید کند، دو اتصال فلز-نیمه‌رسانا مجموعاً پتانسیل منفی ۰٫۷ ولت پدید می‌آورند.[5]

این خنثی‌سازی دقیق صرف‌نظر از جنس فلز به‌کاررفته رخ می‌دهد. خواه پروب‌ها از مس باشند، خواه از طلا یا آلومینیوم، تابع کار ویژه آن فلز پتانسیل تماسی را تعیین می‌کند. انطباق ترازهای فرمی تضمین می‌کند که برآیند این سه پیوند همواره به صفر میل کند.[5]

همین اصل ترمودینامیکی روشن می‌کند که چرا یک دیود هرگز نمی‌تواند مثل باتری عمل کند. دیود با وجود در بر داشتن میدانی دائمی و بارهای جداشده، قادر به تحویل کار الکتریکی به یک بار خارجی نیست.[2]

پتانسیل داخلی صرفاً سدی است که ولتاژ بیرونی باید از آن عبور کند، نه مخزنی از انرژی که بتوان از آن برداشت کرد. اگر ولت‌متر می‌توانست این ۰٫۷ ولت را اندازه بگیرد، بدین معنی بود که الکترون‌ها می‌توانند از سیم خارجی عبور کرده و بارها را خنثی کنند.[5]

چنین جریانی مستلزم آن است که الکترون‌ها از سدهای تماسی فلز-نیمه‌رسانا بالا بروند؛ سدهایی که برای عبور، دقیقاً به همان میزان انرژی نیاز دارند که میدان داخلی فراهم می‌کند. برای به کار انداختن دیود، منبع تغذیه بیرونی باید بایاس مستقیم اعمال کند.

اعمال ۰٫۷ ولت از یک باتری خارجی به مدار، تراز فرمی را در یک سمت بالا می‌برد و سد درونی را هموار می‌سازد. تنها در این صورت است که سیل الکترون‌ها از پیوند عبور کرده و جریانی کاربردی ایجاد می‌شود.

کاوش در میدان نامرئی

به همین دلیل است که دیودهای سیلیکونی همواره افت ولتاژ مستقیم معادل ۰٫۷ ولت دارند. طراحان مدار ناچارند ۰٫۷ ولت از ولتاژ منبع تغذیه را فدا کنند تا سد پتانسیل داخلی خنثی شود. تا زمانی که این آستانه برآورده نشود، ناحیه تهی دیواری نفوذناپذیر باقی می‌ماند.

مهندسان در کاربردهای تخصصی از دیودهای شاتکی بهره می‌برند؛ قطعاتی که در آن‌ها یک پیوند فلز-نیمه‌رسانا جایگزین پیوند p-n شده است. دیودهای شاتکی به علت تکیه بر سازوکار سد متفاوت، افت ولتاژ مستقیم کمتری در حدود ۰٫۳ ولت دارند.[1]

با این حال، حتی یک دیود شاتکی بدون منبع تغذیه نیز در مولتی‌متر ولتاژ صفر را نشان می‌دهد. قاعده حلقه ولتاژ نقض‌شدنی نیست: هر مدار بسته از مواد ناهمگون در دمای یکنواخت، میدان‌های الکترواستاتیکی درونی خود را کاملاً به تعادل می‌رساند.[5]

از آنجا که سنجش مستقیم با ولت‌متر ناممکن است، مهندسان برای سنجش پتانسیل داخلی به روش‌های غیرمستقیم متوسل می‌شوند. متداول‌ترین شیوه، سنجش ظرفیت خازنی دیود تحت ولتاژ بایاس معکوس است.[5]

با افزایش ولتاژ معکوس بیرونی، عرض ناحیه تهی گسترش می‌یابد و ظرفیت خازنی پیوند افت می‌کند. پژوهشگران با رسم معکوس مجذور ظرفیت خازنی در برابر ولتاژ معکوس اعمال‌شده، می‌توانند خط حاصل را به سمت محور افقی برون‌یابی کنند.[5]

نقطه تقاطع این خط با محور، پتانسیل داخلی دقیق پیوند را بدون نیاز به اندازه‌گیری مستقیم ولتاژ آشکار می‌سازد. میکروسکوپ‌های پیشرفته نیز با استفاده از تیرک‌های میکروسکوپی برای ترسیم نیروهای الکترواستاتیکی سطح، روزنه دیگری برای مشاهده این سد فراهم می‌کنند.[1]

این اندازه‌گیری‌های غیرمستقیم نشان می‌دهند چارچوب نظری سال ۱۹۴۹ شاکلی همچنان بی‌نقص کار می‌کند. پتانسیل داخلی کاملاً واقعی، قدرتمند و به موجب همان قوانین ترمودینامیک که آن را خلق کرده‌اند، از جهان خارج پنهان و ایزوله شده است.[3]

قرائت صفر ولت روی مولتی‌متر خطا نیست، بلکه اثبات ریاضی تعادل گرمایی است. این حقیقت یادآوری می‌کند که ابزارهای ماکروسکوپیک سنجش مدار، خود تابع بی‌چون‌وچرای همان قوانین مکانیک کوانتومی هستند که بر مواد تحت آزمایش فرمان می‌رانند.[5]
