برتری چشمگیر پتوهای آئروژل بر فوم پلی‌اورتان در عایق‌کاری خطوط لوله‌ کرایوژنیک به لطف گسیلندگی بالا

درون یک تأسیسات گاز طبیعی مایع (LNG)، خط لوله‌ای از جنس فولاد ضدزنگ که سیال را در دمای منفی ۱۶۱ درجه سلسیوس جابه‌جا می‌کند، درگیر یک نبرد ترمودینامیکی پیوسته با هوای پیرامون خود است. چالش بنیادین مهندسی در اینجا صرفاً جلوگیری از جوشیدن سیال کرایوژنیک و تبدیل آن به گاز نیست؛ مسئله حیاتی، مهار کردن هوای محیط از تخریب لایه بیرونی لوله است.

هنگامی که رطوبت موجود در هوا با سطحی خنک‌تر از نقطه شبنم محیط تماس پیدا می‌کند، فوراً به قطرات مایع بدل می‌شود. در خطوط کرایوژنیک، این میعان با سرعتی سرسام‌آور به لایه‌هایی از یخ سنگین و مخرب تبدیل خواهد شد. مهندسان برای مهار این پدیده ناچارند لوله را با لایه‌ای از عایق بپوشانند که چنان ضخامتی داشته باشد که دمای سطح نهایی آن بالاتر از نقطه شبنم بماند.

برای دهه‌ها، خط مقدم این مهار حرارتی فوم سخت پلی‌اورتان بوده است. پلی‌اورتان رسانندگی حرارتی مناسبی در حدود ۰٫۰۲۵ وات بر متر-کلوین ارائه می‌دهد. با این حال، به سبب ماهیت صلب و ساختار سلول‌بسته پلاستیکی‌اش، همواره نیازمند روکشی محافظ است تا آن را در برابر عوامل جوی، تابش فرابنفش و صدمات فیزیکی محافظت کند.

این غلاف محافظ تقریباً در تمامی موارد یک ژاکت فلزی صیقلی از جنس آلومینیوم یا فولاد ضدزنگ است. با وجود آنکه فلز حفاظ فیزیکی بسیار محکمی به شمار می‌رود، اما در نقطه مرزی تماس با محیط نقصی ترمودینامیکی پدید می‌آورد. این ضعف ریشه در قابلیتی فیزیکی به نام «گسیلندگی» (Emissivity) دارد؛ متغیری که تعیین می‌کند یک ماده تا چه اندازه می‌تواند تابش حرارتی را با پیرامون خود مبادله کند.

یک غلاف آلومینیومی صیقلی ضریب گسیلندگی نازلی نزدیک به ۰٫۰۵ دارد، به این معنا که ۹۵ درصد از تابش فروسرخ ورودی را بازمی‌تاباند. در کاربردهای دماهای بالا، چنین گسیلندگی اندکی فوق‌العاده است زیرا مانع از هدررفت حرارت محصور درون لوله می‌شود؛ اما در سامانه‌های برودتی و کرایوژنیک، این ویژگی بدل به یک گره کور عملیاتی می‌شود.[1]

تله گسیلندگی حرارتی

برای آنکه دمای ژاکت عایق بالای نقطه شبنم باقی بماند، پوسته بیرونی باید از گرمای محیط انرژی جذب کند تا اثر سرمایی که از لوله به بیرون سرایت می‌کند خنثی شود. گرما به دو شیوه به پوسته ژاکت می‌رسد: گرمایش جابه‌جایی ناشی از جریان هوای محیط، و گرمایش تابشی حاصل از تابش حرارتی اشیای پیرامون.

از آنجا که روکش آلومینیومی تقریباً تمامی تابش فروسرخ محیط را بازمی‌زند، سطح بیرونی از گرمایش تابشی کاملاً محروم می‌ماند. بی‌پناه از این دریافت گرمایی پیوسته، دمای پوسته فلزی با شیبی تند سقوط می‌کند و به سرمای طاقت‌فرسای سیال درون خط نزدیک می‌شود.

تنها چاره مهندسان برای جبران این افت دما در سطحی سرد و صیقلی، افزایش وحشتناک ضخامت لایه زیرین فوم پلی‌اورتان است. عایق باید چنان مقاومتی در برابر عبور گرما ایجاد کند که بتوان صرفاً با تکیه بر جریان جابه‌جایی هوا، دمای ژاکت را بالاتر از نقطه شبنم نگاه داشت؛ ترفندی که به خطوط لوله‌ای با ابعاد غول‌پیکر و اشغال فضای بیش‌ازحد می‌انجامد.

در نقطه مقابل، آئروژل سیلیکا قرار دارد؛ ماده‌ای سنتزی، به‌شدت متخلخل و فوق‌سبک که از ژلی ساخته می‌شود که مؤلفه مایع آن با هوا جایگزین شده است. آئروژل که نخستین بار در سال ۱۹۳۱ توسط ساموئل کیسلر تولید شد، سال‌ها آزمایشگاهی باقی ماند تا سرانجام تولیدکنندگان توانستند این ساختار حساس را در قالب پتوهای الیافی منعطف به ساختاری تجاری بدل سازند.

پتوهای آئروژل در عرصه تجاری، معادلات ترمودینامیکی خطوط لوله کرایوژنیک را دستخوش دگرگونی بنیادین می‌کنند. برتری نخست در مقاومت هدایتی نهفته است؛ آئروژل‌ها به ضریب رسانش حرارتی شگفت‌آور ۰٫۰۱۳ وات بر متر-کلوین دست می‌یابند که تقریباً نصف فوم سخت پلی‌اورتان است.

مهار رسانش در مقیاس نانو

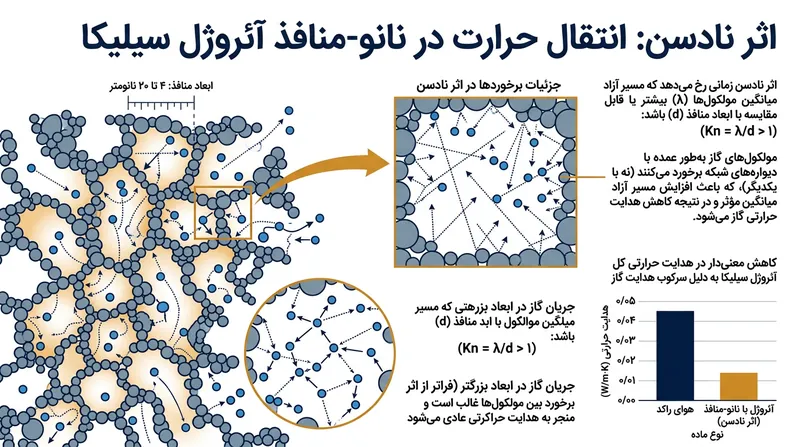

این عایق‌بندی بی‌نظیر ناشی از معماری نانومتری این ماده و مهار پدیده‌ای به نام «اثر نادسن» (Knudsen effect) است. در عایق‌های مرسوم، انتقال گرما از طریق هوای محبوس در حفره‌ها و بر اثر برخورد مداوم مولکول‌های گاز به یکدیگر رخ می‌دهد.

در آئروژل، منافذ قطری میان ۴ تا ۲۰ نانومتر دارند؛ ابعادی که از میانگین مسیر آزاد پویش خود مولکول‌های گاز نیز کوچک‌تر است. از آنجا که فضای این منافذ شدیداً محدود است، مولکول‌های هوا بیش از آنکه به یکدیگر برخورد کنند، با داربست صلب سیلیکا تصادم می‌کنند.

این سازوکار فیزیکی رسانش حرارتی گاز را عملاً به صفر می‌رساند و تنها اسکلت پرپیچ‌وخم و ظریف سیلیکا برای انتقال گرما باقی می‌ماند. با نصف شدن ضریب هدایت حرارتی، ضخامت مورد نیاز عایق با آئروژل به یک‌باره تا ۵۰ درصد در قیاس با پلی‌اورتان کاهش می‌یابد.

اما قدرت بنیادین سامانه آئروژل در صرفه‌جویی فضایی، در مرز بیرونی آن نمایان می‌شود؛ جایی که به جای ستیز با تابش حرارتی، فعالانه از آن به نفع خود سود می‌برد. پتوهای آئروژل کرایوژنیک، نظیر محصول استاندارد «کرایوژل زد» متعلق به شرکت Aspen Aerogels، در کارخانه مجهز به یک لایه سد بخار یکپارچه می‌شوند.[2]

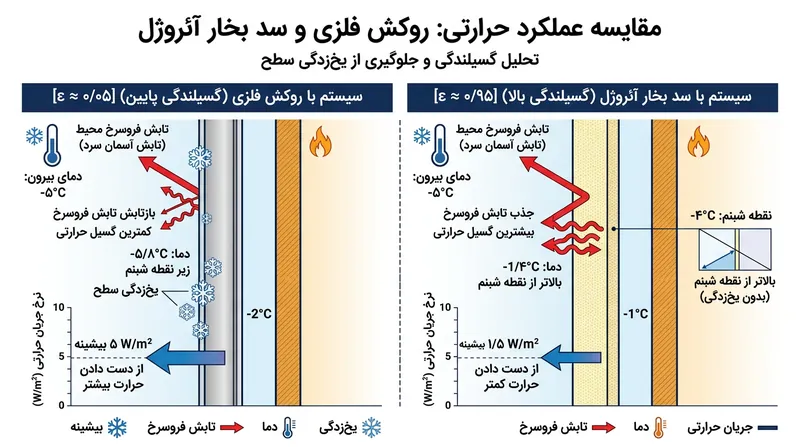

این لایه محافظ بیرونی برخلاف روکش‌های براق فلزی، با سطحی کدر و گسیلندگی بالا مهندسی شده است. ضریب گسیلندگی این پوسته نوعاً ۰٫۹۰ است، به این معنی که ۹۰ درصد از کل تابش فروسرخ پیرامون را به خود جذب می‌کند؛ رقمی که پوسته را به یک جذب‌کننده فعال گرما تبدیل می‌سازد.[2]

برتری تصاعدی در کاهش ضخامت

سد بخار با بلعیدن تابش حرارتی محیط تأسیسات، خود را به شکل مستمر گرم نگه می‌دارد. این ورود مداوم انرژی تابشی دمای پوسته را به‌راحتی بالاتر از نقطه شبنم تثبیت می‌کند. پیوند میان ضریب گسیلندگی بالا و رسانش حرارتی فوق‌پایین، دستاوردی فراتر از انتظار پدید می‌آورد.

به لطف دریافت گرمای تابشی از محیط، لایه عایق زیرین دیگر ناچار نیست برای حفظ اختلاف دمای مورد نیاز بار سنگینی به دوش بکشد. در نتیجه، پتوی آئروژل با کسری ناچیز از ضخامت عایق‌های پلی‌اورتان غلاف‌فلزی، به سادگی مانع از بروز میعان می‌شود.

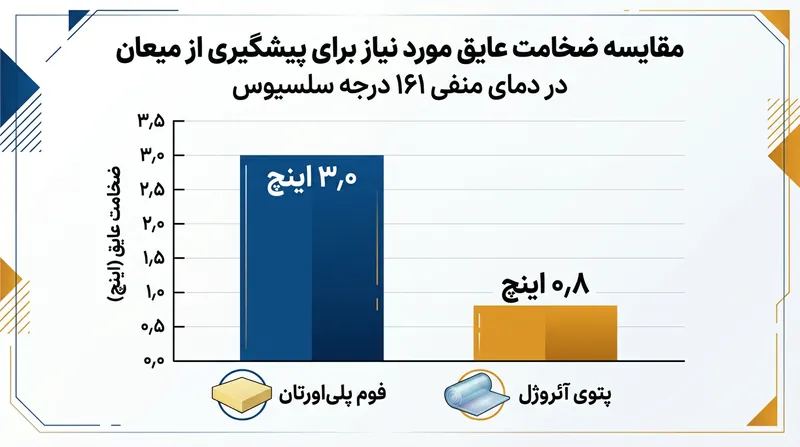

در یک محیط استاندارد با دمای ۲۶٫۷ درجه سلسیوس و رطوبت نسبی ۷۰ درصد، یک خط لوله کرایوژنیک برای خشک ماندن نیازمند حدود ۳ اینچ فوم پلی‌اورتان است؛ در حالی که پتوی آئروژل دقیقاً به همان عملکرد ترمودینامیکی با تنها ۰٫۸ اینچ ضخامت دست می‌یابد.[2]

این کاهش چشمگیر در قطر خارجی خطوط، مستقیماً به کاهش هزینه‌های ساخت کل تأسیسات منجر می‌شود. لوله‌های باریک‌تر به معنای استراکچرهای فشرده‌تر، ابعاد ساختمانی کوچک‌تر و نیاز بسیار کمتر به فولاد سازه‌ای است؛ مزیتی که در مجتمع‌های پتروشیمی شلوغ و سکوهای دریایی مرز میان طرحی امکان‌پذیر و سازه‌ای بن‌بست را تعیین می‌کند.

فراتر از محاسبات ترمودینامیکی، پتوهای آئروژل نقایص مکانیکی ریشه‌دار فوم‌های صلب را درمان می‌کنند. هنگامی که لوله فولادی تا منفی ۱۶۱ درجه سلسیوس سرد می‌شود، بدنه فلز منقبض می‌گردد. فوم صلب پلی‌اورتان تاب این میزان جمع‌شدگی را ندارد و مهندسان را وادار به طراحی اتصالات انبساط و انقباض پیچیده و پرهزینه می‌کند.

انعطاف‌پذیری در سرمای فرین

با کوچک‌ترین خرابی در این اتصالات، فوم صلب ترک برمی‌دارد و شکاف‌هایی برای نفوذ رطوبت محیط شکل می‌گیرد. آبی که وارد این ترک‌ها شود در مجاورت خط لوله منجمد شده، عایق را از درون متلاشی می‌کند و مقدمه خوردگی فاجعه‌بار زیر عایق (CUI) را فراهم می‌سازد.

پتوهای آئروژل این ضعف مکانیکی را یک‌باره از بین می‌برند. ماتریس سیلیکایی تقویت‌شده با الیاف، حتی در عمیق‌ترین دماهای کرایوژنیک کاملاً منعطف باقی می‌ماند. با انبساط و انقباض لوله فولادی، لایه آئروژل همپای آن تغییر شکل می‌دهد، بدون آنکه کمترین نیازی به اتصالات انبساطی ویژه یا شکاف‌های تخلیه تنش باشد.

افزون بر این، بافت آئروژل ذاتاً آب‌گریز (هیدروفوبیک) است. حتی اگر سد بخار بیرونی بر اثر آسیب فیزیکی سوراخ شود، خود عایق آب مایع را پس می‌زند. این ویژگی خطر تشکیل توده‌های یخ را به حداقل رسانده و از فولاد زیر عایق در برابر خوردگی ویرانگر محافظت می‌کند.

چد کنن، مدیر ارشد فناوری در شرکت Alkegen (تولیدکننده عایق‌های آئروژل پیشرفته الیافی) در این خصوص یادآور می‌شود: «این ماده بزرگ‌ترین گره‌های کور صنعت یعنی اتلاف حرارت، ایمنی هنگام نصب و پدیده خوردگی زیر عایق را بدون هیچ‌گونه سازشی برطرف می‌سازد.»

فرایند اجرا نیز کفه ترازو را به نفع پتوهای منعطف سنگین می‌کند. پلی‌اورتان صلب باید به صورت نیم‌پوسته‌های دقیق پیش‌ساخته شود یا درون قالب تزریق گردد؛ فرایندی که محتاج طراحی‌های سفارشی فراوان برای تک‌تک شیرآلات، زانوها و فلنج‌هاست و کوچک‌ترین عدم انطباق به درزهای حرارتی می‌انجامد.

محاسبه عقلانیت اقتصادی

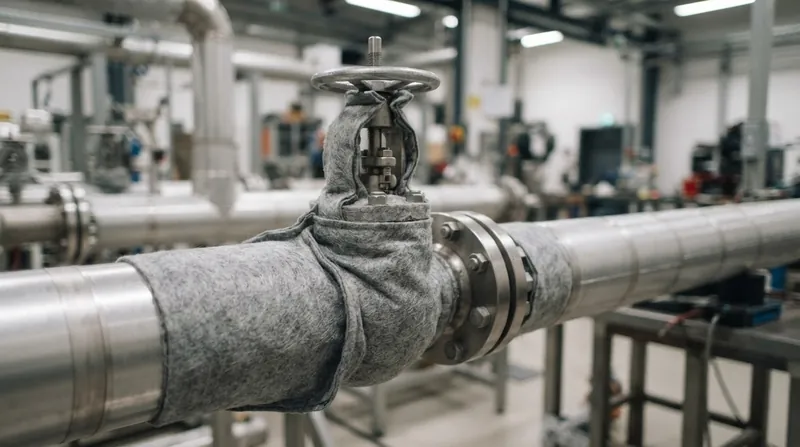

در نقطه مقابل، پتوهای آئروژل در قالب رول‌های استاندارد تحویل کارگاه می‌شوند. تکنسین‌ها تنها عایق را به اندازه مورد نظر بریده و آن را مستقیماً به دور پیچیده‌ترین اتصالات لوله‌کشی می‌پیچند. این زنجیره تأمین روان، برنامه زمان‌بندی ساخت را سرعت بخشیده و هزینه‌های نیروی انسانی را شدیداً کاهش می‌دهد.

با وجود تمام این برتری‌های بی‌چون‌وچرا، آئروژل هنوز در همه بخش‌ها فراگیر نشده است. سد اصلی، هزینه اولیه تأمین مصالح است. بر پایه هر فوت مربع خالص، تولید و خرید پتوهای آئروژل سیلیکا نسبت به فوم متداول پلی‌اورتان هزینه اولیه بسیار بالاتری می‌طلبد.

برای پروژه‌های کوتاه‌مدت یا خطوط آب سرد کم‌اهمیتی که محدودیت فضایی ندارند، توجیه قیمت بالای آئروژل دشوار است. در چنین کاربردهای غیراستراتژیکی، فوم پلی‌اورتان کماکان انتخاب اقتصادی ارجح به شمار می‌آید؛ به شرط آنکه سازندگان با حجم ضخیم عایق‌کاری کنار بیایند.

اما در کاربردهای راستین کرایوژنیک، محاسبات اقتصادی چرخه عمر به وضوح حقانیت سامانه آئروژل را به اثبات می‌رساند. هزینه اولیه بیشتر مصالح با صرفه‌جویی در فولاد سازه‌ای، حذف درزهای انقباضی و تسریع در فرایند اجرا به سرعت جبران خواهد شد.

در شرایط بی‌رحم خطوط انتقال کرایوژنیک، عایق صرفاً یک مانع منفعل نیست. پتوهای آئروژل با ادغام مهار رسانش گاز در مقیاس نانو و بهره‌گیری ماکروسکوپی از سطحی با گسیلندگی بالا، شرایط حرارتی محیط را فعالانه مدیریت کرده و فوم‌های صلب را به تاریخ پیوند می‌زنند.
