چرا وصل ترانسفورماتور در ولتاژ صفر شار مغناطیسی را دو برابر کرده و جریان هجومی ویرانگر پدید می‌آورد؟

سرنوشت یک ترانسفورماتور قدرت در همان میلی‌ثانیه‌ای رقم می‌خورد که کنتاکت‌های بریکر مدار به هم متصل می‌شوند. اگر این تماس دقیقاً در لحظه گذر ولتاژ متناوب از نقطه صفر رخ دهد، هسته مغناطیسی بی‌درنگ به اشباع محکوم خواهد شد.[1][4]

این رخداد برخلاف شهود مهندسی در مدارهای رایج است؛ در اغلب مدارهای خانگی و صنعتی، کلیدزنی در ولتاژ صفر تنش مکانیکی را به حداقل می‌رساند، مانع از جرقه زدن میان کنتاکت‌ها می‌شود و جلوی جهش‌های ناگهانی توان را می‌گیرد.[2]

اما ترانسفورماتور فشار قوی یک بار مقاومتی ساده نیست؛ این تجهیز یک ماشین مغناطیسی است که بدون استثنا از قانون القای فارادی فرمان می‌برد. شار مغناطیسی درون هسته آهنی هرگز رفتار ولتاژ را به طور مستقیم بازتاب نمی‌دهد.[4]

شار مغناطیسی در واقع انتگرال ریاضی ولتاژ بر حسب زمان است. از آنجا که ولتاژ ورودی موجی سینوسی است، انتگرال آن به موجی کسینوسی تبدیل می‌شود؛ یعنی این دو متغیر همواره ۹۰ درجه اختلاف فاز دارند.[1][4]

در بهره‌برداری عادی، شار مغناطیسی به شکلی متقارن حول محور صفر نوسان می‌کند و دقیقاً هنگامی به بیشینه مثبت خود می‌رسد که ولتاژ از صفر عبور می‌کند. ابعاد فیزیکی هسته نیز دقیقاً به گونه‌ای انتخاب شده که همین شار اوج در حالت پایدار را بدون اشباع هدایت کند.[2][4]

بحران درست زمانی آغاز می‌شود که کلید روی یک هسته خاموش و بی‌بار در همان نقطه ولتاژ صفر بسته شود. هسته با شار اولیه صفر شروع به کار می‌کند، اما نیم‌پریود مثبت ولتاژ ورودی، مساحتی کامل از انتگرال مثبت را مطالبه می‌نماید.[1][2]

ریاضیات دو برابر شدن شار مغناطیسی

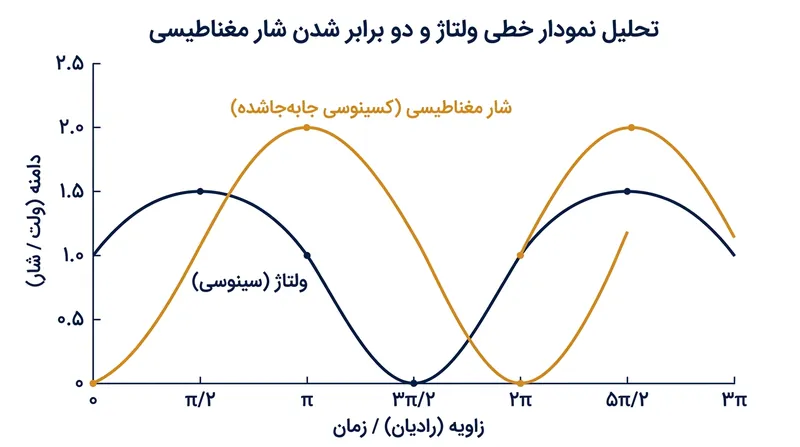

از آنجا که شار باید از صفر شروع شده و کل نیم‌موج مثبت ولتاژ را در خود انباشته کند، دیگر فضایی برای نوسان متقارن باقی نمی‌ماند. موج شار ناگزیر است تماماً در یک جهت بالا برود و کل منحنی به بالای محور افقی جابه‌جا شود.[1][4]

تا زمانی که ولتاژ سرانجام تغییر جهت دهد و روند کاهش شار را کلید بزند، هسته معادل دو برابر سطح معمول مغناطیسی را در خود ذخیره کرده است؛ به این ترتیب شار به مرز ۲۰۰ درصد اوج نامی در حالت پایدار می‌رسد.[2][3]

تحریریه فکتلن توضیح می‌دهد: «انتگرال‌گیری از موج سینوسی که از مبدأ صفر آغاز شود، از دیدگاه ریاضی بی‌تردید موج شاری تک‌قطبی با دامنه‌ای دو برابر تولید می‌کند. هیچ گریز فیزیکی از این انحراف گذرا متصور نیست.»[3]

فولاد الکتریکی، یعنی همان آلیاژ مهندسی‌شده درون هسته ترانسفورماتور، توان مهار این میدان مغناطیسی دو برابر را ندارد. هسته‌ها با محاسبات اقتصادی طوری طراحی می‌شوند که در محدوده ۱.۵ تا ۱.۷ تسلا کار کنند که دقیقاً زیر آستانه اشباع مطلق فولاد در ۲.۰ تسلا است.[1][2]

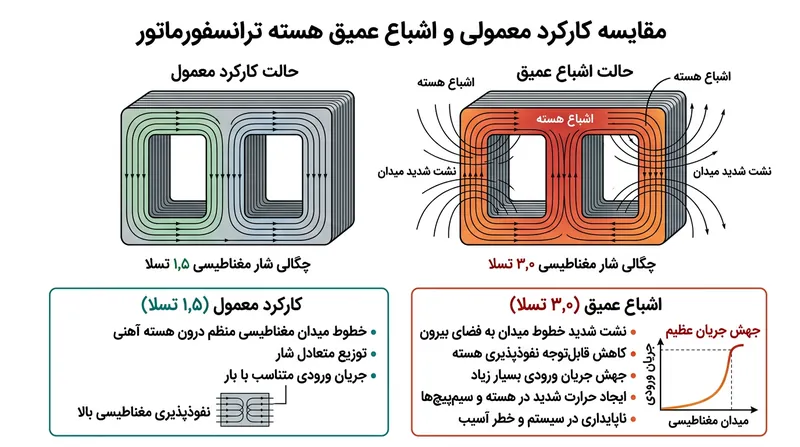

هنگامی که شار گذرا عددی بین ۳.۰ تا ۳.۴ تسلا را طلب می‌کند، دیگر حوزه مغناطیسی هم‌راستایی در فولاد باقی نمی‌ماند. هسته به طور کامل به اشباع فرومی‌رود، توانایی هدایت میدان مغناطیسی را از دست می‌دهد و عملاً از مدار محو می‌شود.[2]

جهش جریان هجومی

با اشباع هسته آهنی، سیم‌پیچ اولیه ترانسفورماتور رفتاری شبیه سیمی پیچیده‌شده دور فضای خالی پیدا می‌کند؛ ضریب نفوذ مغناطیسی نسبی آن از چندهزار ناگهان به عدد یک سقوط می‌کند، درست برابر با ضریب نفوذ هوای آزاد.[1][4]

در غیاب راکتانس القایی هسته آهنی، تنها سدی که در برابر جریان خروشان شبکه مقاومت می‌کند، مقاومت اهمی ناچیز مس سیم‌پیچ اولیه است. شبکه نیز سیلی از جریان الکتریکی را روانه این سیم‌پیچ بی‌دفاع می‌سازد.[2]

این جهش شدید، جریان هجومی نام دارد. دامنه این جریان می‌تواند به آسانی به ۱۰ تا ۵۰ برابر جریان نامی بار کامل ترانسفورماتور برسد و تجهیزی آرام در پست برق را به یک آهنربای ارتعاشی پرخاشگر تبدیل کند.[1][2]

پرتال مهندسی برق خاطرنشان می‌کند: «در شرایط اشباع عمیق، مهار جریان هجومی تقریباً تنها بر دوش راکتانس سیم‌پیچ با هسته هوا می‌افتد. این وضعیت نیروهای مکانیکی شدیدی پدید می‌آورد که تلاش می‌کنند کلاف‌ها را از هم بدرند.»[2]

تبعات فیزیکی این هجوم ناگهانی، آنی و مخرب است. جریان سرسام‌آور نیروهای الکترودینامیکی فوق‌العاده‌ای ایجاد می‌کند که سیم‌پیچ‌های مسی را به لرزش علیه مهارهای مکانیکی وامی‌دارد و صدای وزوز گوش‌خراشی تولید می‌کند.

اگر رله‌های حفاظتی برای تشخیص این امضای هارمونیکی خاص پیکربندی نشده باشند، این جریان هجومی را به منزله اتصال کوتاه مهلک قلمداد می‌کنند و بی‌درنگ با قطع بریکرها، سامانه را از مدار خارج می‌سازند.[5]

نقش مغناطیس پسماند

فرض دو برابر شدن شار مغناطیسی تا ۲۰۰ درصد بر این پایه استوار بود که هسته پیش از وصل کلید، کاملاً مغناطیس‌زدایی شده باشد. اما در دنیای واقعی، ترانسفورماتورها تقریباً همواره اثری از حافظه مغناطیسی چرخه پیشین را حفظ می‌کنند.[1][2]

هنگام خاموش شدن ترانسفورماتور، قطع جریان متناوب میدان مغناطیسی را به کلی پاک نمی‌کند، بلکه شار پسماندی بر جای می‌ماند که در ساختار بلوری فولاد الکتریکی منجمد شده است.[2][4]

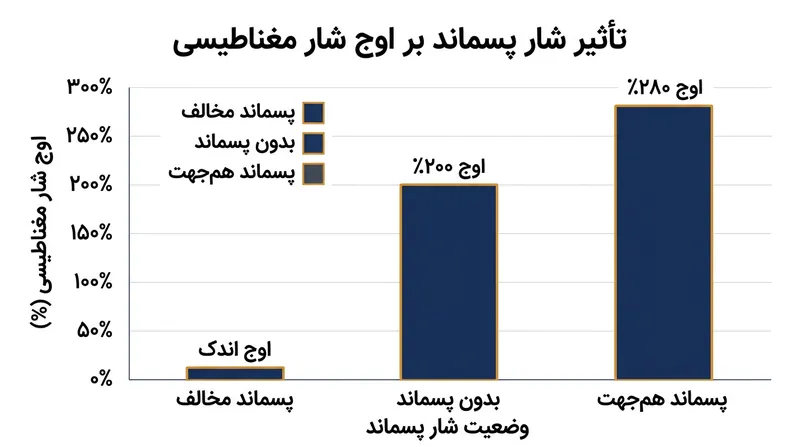

اگر موج ولتاژ جدید شار را هم‌جهت با همین پسماند مغناطیسی پیش براند، این دو مقدار با هم جمع می‌شوند. در این حالت اوج شار گذرا می‌تواند به ۲۵۰ تا ۲۸۰ درصد بیشینه نامی جهش کند.[1][2]

این سناریوی بدبینانه هسته را در چنان اشباع ژرفی فرومی‌برد که بزرگی جریان هجومی به پای اتصال کوتاه کامل می‌رسد؛ تنش مکانیکی وارد بر عایق‌های کاغذی و بست‌های چوبی در این لحظه ویرانگر است.

برعکس، اگر موج ولتاژ شار را در خلاف جهت پسماند سوق دهد، جهش اولیه تا حد زیادی تعدیل می‌شود؛ هسته انرژی ورودی را صرف خنثی کردن پسماند پیشین می‌کند و جریان در سطحی ایمن باقی می‌ماند.[1][2]

راهکار کلیدزنی در نقطه موج

یافتن راهکار مهندسی برای این تله فیزیکی در گرو دست شستن از وسوسه کلیدزنی در ولتاژ صفر است. برای پیشگیری از دو برابر شدن شار، بریکر باید درست در قله موج ولتاژ بسته شود.

وقتی مدار در اوج ولتاژ برق‌دار شود، ولتاژ بلافاصله رو به کاهش می‌گذارد و پیش از معکوس شدن، تنها یک‌چهارم پریود سطح مثبت مهیا می‌کند؛ در نتیجه انتگرال شار دقیقاً با نیاز حالت پایدار همخوان می‌شود.[1]

در دستورالعمل کاربردی شرکت هیتاچی انرژی در سال ۲۰۲۲ آمده است: «سامانه‌های کلیدزنی کنترل‌شده ولتاژ شبکه را پایش کرده و وصل کنتاکت‌ها را تا میلی‌ثانیه دقیق اوج ولتاژ به تأخیر می‌اندازند. این روش آفست گذرای شار را حذف می‌کند.»

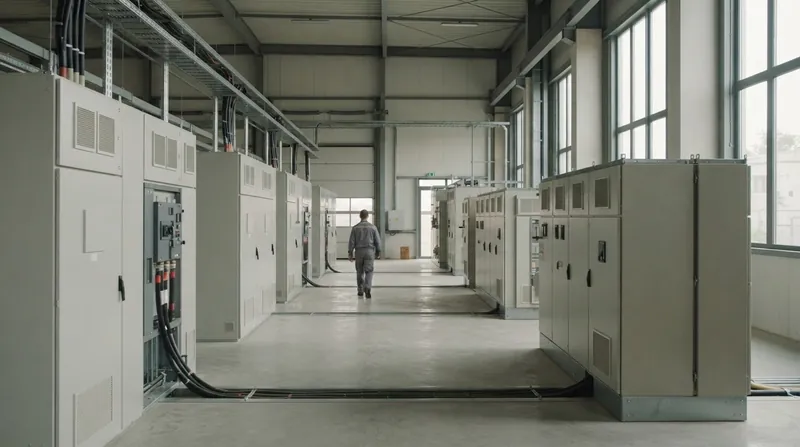

اجرای عملی چنین زمان‌بندی دقیقی محتاج بریکرهای مستقل از هم در هر فاز است. در بریکرهای سه‌فاز سنتی کنتاکت‌ها مکانیکی به هم پیوسته‌اند و امکان ندارد بتوان در هر سه فاز به طور هم‌زمان قله ولتاژ را شکار کرد.[1]

از آنجا که سه فاز شبکه متناوب ۱۲۰ درجه با یکدیگر اختلاف فاز دارند، یک کلید مکانیکی واحد همواره دست‌کم یکی از فازها را در نزدیکی گذر از صفر گرفتار می‌کند و یکی از پایه‌های ترانسفورماتور به اشباع خواهد رفت.[1][2]

مهار پدیده‌ای اجتناب‌ناپذیر

چون پیاده‌سازی کلیدزنی دقیق روی موج گران و از نظر مکانیکی پیچیده است، بیشتر شبکه‌ها جریان هجومی را به عنوان پدیده‌ای فیزیکی و ناگزیر می‌پذیرند و به جای رفع علت، سیستم را برای بقا در برابر پیامد طراحی می‌کنند.[5]

رله‌های حفاظتی به الگوریتم‌های مهار هارمونیک مجهز شده‌اند. از آنجا که جریان هجومی ناشی از اشباع دارای اعوجاج شدید و سرشار از هارمونیک دوم است، رله آن را از خطای اتصال کوتاه واقعی تمیز می‌دهد.[5]

مقاله فنی آزمایشگاه‌های مهندسی شوایتزر در سال ۲۰۲۰ بیان می‌کند: «رله‌های دیجیتال مدرن نسبت هارمونیک دوم به فرکانس پایه را می‌سنجند. اگر این نسبت از ۱۵ درصد فراتر رود، رله صدور فرمان قطع را متوقف می‌کند.»[5]

خود ترانسفورماتور نیز با بست‌های فولادی محکم و کاغذهای اشباع‌شده با اپوکسی مهار می‌شود تا تاب این نیروهای مغناطیسی خشن را بیاورد؛ سیم‌پیچ‌های مسی کاملاً در جای خود قفل می‌شوند تا عایق‌ها دچار سایش نشوند.[2]

میرایی این انحراف گذرا وابسته به مقاومت مدار است؛ بنابراین در شبکه‌هایی با راندمان بالا و مقاومت ناچیز، جریان هجومی دیرتر فروکش می‌کند و هسته تنها زمانی از بند اشباع رها می‌شود که شار اضافه تخلیه شده و به مرکز محور بازگردد.[1][3]
