خطوط ۱۰ و ۳۰ جفت‌خط بر میلی‌متر در نمودار MTF: کنتراست و رزولوشن لنز چگونه وضوح تصویر را تعیین می‌کنند

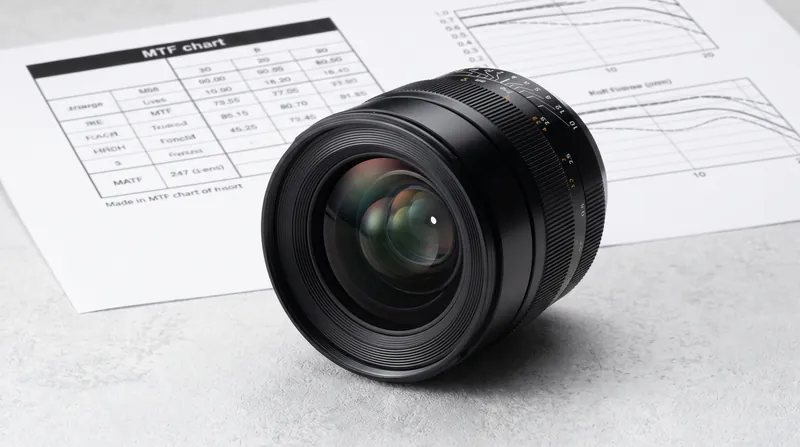

برای اینکه نمودار MTF کاربردی باشد، سازنده باید آن را منتشر کند و عکاس باید نحوه خواندن آن را بداند. نمودار تابع انتقال مدولاسیون (MTF) روش استاندارد برای سنجش عملکرد اپتیکال لنز دوربین است. این نمودار توانایی لنز در انتقال کنتراست از سوژه به سنسور تصویر را از مرکز کادر تا دورترین گوشه‌ها اندازه‌گیری می‌کند. نمودار این کار را با سنجش میزان دقت لنز در بازتولید یک الگوی آزمایشی از خطوط متناوب سیاه و سفید انجام می‌دهد که به صورت درصدی از ۰ تا ۱.۰ (یا ۰٪ تا ۱۰۰٪) بیان می‌شود. نمره ۱.۰ نشان‌دهنده انتقال کنتراست بی‌نقص است؛ چیزی که به دلیل پراش و خطاهای اپتیکال برای هر لنز فیزیکی از نظر تئوری غیرممکن است.[1][2]

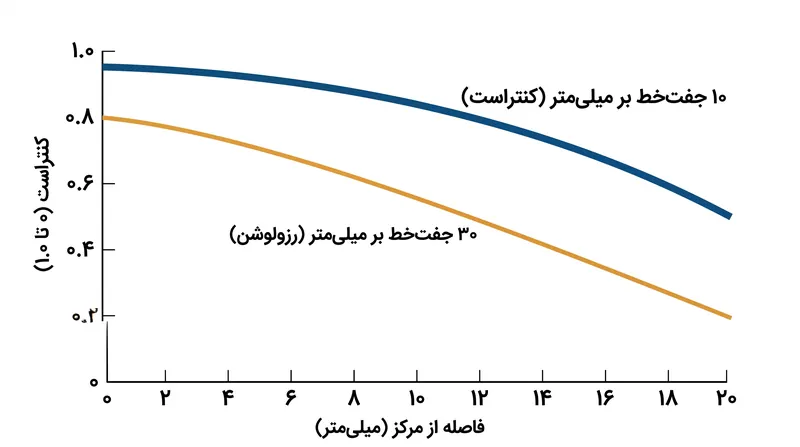

الگوهای آزمایشی در فرکانس‌های فضایی خاصی اندازه‌گیری می‌شوند که بر حسب جفت‌خط بر میلی‌متر (lp/mm) تعریف می‌گردند. یک جفت‌خط شامل یک خط سیاه و یک خط سفید است. دو فرکانس رایج که توسط سازندگانی مانند کانن (Canon) و نیکون (Nikon) استفاده می‌شوند، ۱۰ و ۳۰ جفت‌خط بر میلی‌متر هستند. اندازه‌گیری ۱۰ lp/mm از خطوط ضخیم‌تر با فاصله بیشتر برای ارزیابی کنتراست کلی لنز استفاده می‌کند. اندازه‌گیری ۳۰ lp/mm از خطوط ظریف‌تر و نزدیک‌تر برای ارزیابی رزولوشن لنز یا توانایی آن در ثبت جزئیات ریز بهره می‌برد.[1][2]

خط ۱۰ lp/mm در نمودار MTF، میزان «کوبندگی» یا ماکرو-کنتراست درک‌شده از تصویر نهایی را تعیین می‌کند. مقدار بالا در ۱۰ lp/mm، معمولا بالای ۰.۸، نشان می‌دهد که لنز می‌تواند به وضوح بین نواحی وسیع روشن و تاریک تمایز قائل شود. این همان ویژگی است که باعث می‌شود یک تصویر در نگاه اول واضح به نظر برسد، حتی زمانی که در اندازه‌های کوچکتر دیده شود یا در ابعاد استاندارد چاپ شود. به گفته کانن، «لنزی با منحنی ۱۰ خط بر میلی‌متر بالاتر از ۰.۸ عموما دارای کیفیت تصویر عالی در نظر گرفته می‌شود.» اگر خط ۱۰ lp/mm به میزان قابل توجهی افت کند، تصویر بدون توجه به اینکه لنز چقدر جزئیات ریز را ثبت می‌کند، تخت، بی‌روح یا مه‌آلود به نظر می‌رسد.[1][3]

در مقابل، خط ۳۰ lp/mm میکرو-کنتراست لنز یا توانایی آن در تفکیک بافت‌های ظریف مانند مو، تار و پود پارچه یا شاخ و برگ‌های دوردست را تعیین می‌کند. مقدار بالا در ۳۰ lp/mm، عموما بالای ۰.۶، نشان‌دهنده قدرت تفکیک عالی است. این معیار هنگام چاپ در ابعاد بزرگ یا برش (کراپ) شدید تصویر بسیار حیاتی می‌شود. یک لنز ممکن است ماکرو-کنتراست عالی (نمره بالای ۱۰ lp/mm) اما رزولوشن ضعیفی (نمره پایین ۳۰ lp/mm) داشته باشد. در این سناریو، تصویر از دور جذاب به نظر می‌رسد اما در بررسی دقیق فاقد جزئیات خواهد بود. نیکون خاطرنشان می‌کند که «هرچه منحنی ۳۰ خط بر میلی‌متر بالاتر باشد، رزولوشن لنز بیشتر است.»[2][3]

نمودار MTF این مقادیر را در امتداد محور y (انتقال کنتراست از ۰ تا ۱.۰) در برابر فاصله از مرکز سنسور تصویر در امتداد محور x (بر حسب میلی‌متر) رسم می‌کند. برای یک سنسور فول‌فریم ۳۵ میلی‌متری، مرکز ۰ میلی‌متر و دورترین گوشه تقریبا ۲۱.۶ میلی‌متر فاصله دارد. یک لنز بی‌نقص، یک خط افقی صاف در عدد ۱.۰ در سراسر نمودار رسم می‌کند. در واقعیت، تمام لنزها به سمت لبه‌های کادر دچار افت عملکرد می‌شوند. سرعت و شدت این افت، وضوح گوشه‌های لنز را نشان می‌دهد. منحنی‌ای که در سراسر محور x نسبتا صاف و بالا باقی بماند، نشان‌دهنده لنزی با وضوح یکنواخت از لبه تا لبه است.[1][2]

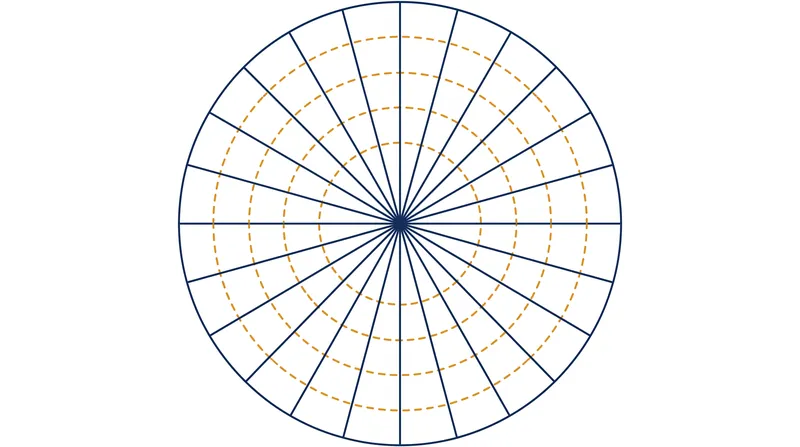

برای پیچیده‌تر شدن نمودار، الگوهای آزمایشی در دو جهت اندازه‌گیری می‌شوند: ساجیتال (خطوطی که از مرکز به سمت بیرون ساطع می‌شوند، مانند پره‌های چرخ) و مریدیونال (خطوطی که هم‌مرکز با مرکز اجرا می‌شوند، مانند یک سیبل هدف). این موارد اغلب به صورت خطوط ممتد (ساجیتال) و خطوط چین‌دار (مریدیونال) رسم می‌شوند. واگرایی بین خطوط ساجیتال و مریدیونال در یک نقطه مشخص روی محور x نشان‌دهنده وجود آستیگماتیسم است؛ یک خطای اپتیکال که باعث می‌شود منابع نوری نقطه‌ای در یک جهت خاص کشیده یا تار شوند. لنزی با آستیگماتیسم کنترل‌شده، خطوط ساجیتال و مریدیونال نزدیک به هم خواهد داشت.[1][3]

سازندگان معمولا نمودارهای MTF را برای یک لنز در بازترین (حداکثر) دیافراگم و اغلب در یک دیافراگم بسته‌تر، مانند f/8 ارائه می‌دهند. عملکرد در بازترین حالت، نقص‌های اپتیکال لنز را آشکار می‌کند، زیرا خطاها زمانی که دیافراگم کاملا باز است بیشتر نمایان می‌شوند. بستن دیافراگم تا f/8 عموما هم کنتراست و هم رزولوشن را بهبود می‌بخشد و باعث می‌شود منحنی‌های MTF بالا رفته و صاف‌تر شوند. مقایسه نمودارهای دیافراگم باز و بسته نشان می‌دهد که لنز چقدر از بستن دیافراگم سود می‌برد. برای لنزهای زوم، سازندگان معمولا نمودارهایی را برای بازترین و بسته‌ترین فواصل کانونی ارائه می‌دهند.[1][2]

در حالی که نمودارهای MTF داده‌های عینی ارائه می‌دهند، محدودیت‌هایی نیز دارند. آن‌ها بر اساس طراحی‌های تئوری محاسبه می‌شوند یا با استفاده از اهداف آزمایشی تخت در فواصل خاص اندازه‌گیری می‌شوند، که ممکن است عملکرد دنیای واقعی در بی‌نهایت یا فوکوس نزدیک را کاملا منعکس نکنند. علاوه بر این، نمودارهای MTF سایر ویژگی‌های مهم اپتیکال مانند بازتولید رنگ، اعوجاج، انحراف رنگی یا کیفیت زیبایی‌شناختی نواحی خارج از فوکوس (بوکه) را اندازه‌گیری نمی‌کنند. همانطور که کمبریج این کالر (Cambridge in Colour) اشاره می‌کند، «نمودارهای MTF ابزار بسیار مفیدی هستند، اما تنها عامل برای ارزیابی یک لنز نیستند.»[3][4]

تفسیر نمودار MTF همچنین به کاربرد مورد نظر بستگی دارد. یک عکاس پرتره ممکن است نمره بالای ۱۰ lp/mm در مرکز کادر را برای کنتراست جذاب در اولویت قرار دهد، در حالی که افت سریع به سمت لبه‌ها را می‌پذیرد، زیرا گوشه‌ها اغلب در هر صورت خارج از فوکوس هستند. در مقابل، یک عکاس منظره یا معماری به نمرات بالای ۳۰ lp/mm نیاز دارد که در سراسر کادر ثابت بمانند تا اطمینان حاصل شود که جزئیات ریز از لبه تا لبه ثبت می‌شوند. درک رابطه بین خطوط ۱۰ و ۳۰ lp/mm به عکاسان اجازه می‌دهد تا پروفایل اپتیکال لنز را با نیازهای خاص خود مطابقت دهند.[1][5]

سازمان‌های آزمایش مستقل، مانند لنزرنتالز (Lensrentals)، اغلب داده‌های MTF خود را بر اساس آزمایش چندین نسخه از یک لنز فیزیکی منتشر می‌کنند، به جای اینکه به محاسبات تئوری سازنده تکیه کنند. این رویکرد، تنوع نمونه‌ها و تلورانس‌های ساخت را در نظر می‌گیرد و تصویر واقعی‌تری از عملکرد متوسط لنز ارائه می‌دهد. هنگام مقایسه نمودارهای MTF از منابع مختلف، بسیار مهم است که اطمینان حاصل شود روش‌های آزمایش و فرکانس‌های فضایی (lp/mm) یکسان هستند، زیرا مقایسه یک نمودار ۱۰ lp/mm با یک نمودار ۲۰ lp/mm به نتایج گمراه‌کننده‌ای منجر خواهد شد.[4][5]
