چگونه کلوتوئید اشکی با تغییر شعاع، ضربه مرگبار ۱۲ جی را در ترن‌های هوایی مهار کرد

دوازده برابر وزن بدن انسان؛ این نیروی کوبنده و خردکننده‌ای بود که سرنشینان نخستین نسل ترن‌های هوایی در پایین‌ترین نقطه یک حلقه کاملاً دایره‌ای تجربه می‌کردند. در مقایسه با آستانه ۹ جی که در آن خلبانان جنگنده‌های مدرن با خطر بیهوشی روبرو می‌شوند، رسیدن به فشار ۱۲ جی یک فاجعه ساختاری و فیزیولوژیک تمام‌عیار بود.[2]

بر خلاف تصور رایج، نبوغ واقعی ترن هوایی نه در سرعت خیره‌کننده آن، بلکه در هندسه دقیقش نهفته است. عامل اصلی این نیروهای هولناک سرعت خام ترن نبود، بلکه هندسه خشک و انعطاف‌ناپذیر خود دایره بود.[3]

یک دایره کامل شعاع ثابتی دارد و همین ویژگی ریاضی، سازشی بی‌رحمانه و غیرممکن را میان بالاترین و پایین‌ترین نقطه حلقه تحمیل می‌کند. برای اینکه واگن در اوج مسیر سقوط نکند، ورود به بخش پایینی باید فاجعه‌بار باشد.

جهت جلوگیری از توقف و سقوط ترن از روی ریل در بالاترین نقطه، واگن باید با سرعتی سرسام‌آور وارد پایینی‌ترین نقطه حلقه شود. اما راندن قطاری با سرعت بالا به داخل پیچ تندی با شعاع ثابت، شتاب جانب مرکز ویرانگری پدید می‌آورد.

ریل باید نیروی بسیار عظیمی به سمت داخل وارد کند تا جهت حرکت واگن را تغییر دهد. راه‌حلی که جان شهربازی‌های مدرن را نجات داد، حلقه کلوتوئید بود؛ ساختاری به شکل قطره اشک که شعاع آن لحظه به لحظه تغییر می‌کند.[1]

مهندسان با پهن‌تر کردن انحنا در بخش پایینی و تنگ‌تر کردن آن در اوج، قوانین فیزیک حرکت دایره‌ای را رام کردند. این تعامل زیرکانه با فیزیک، جایگزین تله مرگبار دایره کامل شد.[1]

دام ریاضی دایره کامل

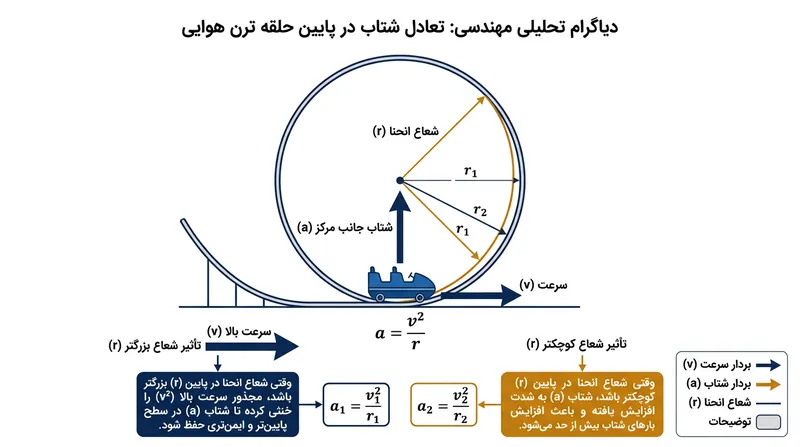

برای درک علت شکست حلقه‌های دایره‌ای، باید معادله شتاب جانب مرکز را بررسی کرد: مجذور سرعت تقسیم بر شعاع. این فرمول صریحاً تعیین می‌کند که هنگام تغییر جهت، چه میزان نیرو مسافران را به صندلی‌هایشان می‌فشارد.[3]

این قانون تغییرناپذیر مکانیک کلاسیک است. در یک حلقه کاملاً دایره‌ای، شعاع هرگز تغییر نمی‌کند و این یعنی تنها متغیری که نیروی جی را کنترل می‌کند، سرعت واگن است.

این سرعت به شدت نوسان می‌کند؛ جاذبه زمین در مسیر صعود از سرعت ترن می‌کاهد و در مسیر فرود بر آن می‌افزاید، که نتیجه‌اش عدم تعادل وحشتناک نیروها است. در بالاترین نقطه حلقه، واگن در کمترین سرعت ممکن خود حرکت می‌کند.[1]

برای آنکه چرخ‌ها به ریل بچسبند و مسافران به پایین پرت نشوند، ترن باید حداقل سرعت مشخصی را حفظ کند؛ سرعتی که در آن شتاب جانب مرکز رو به بیرون باید از کشش رو به پایین ۱ جی گرانش بیشتر باشد.[3]

رسیدن به چنین سرعت حداقلی در نقطه اوج، مستلزم آن است که ترن با سرعتی رعدآسا وارد دهانه پایینی حلقه شود. از آنجا که شعاع در پایین دقیقاً برابر با شعاع اوج است، آن سرعت ورودی بالا به توان دو می‌رسد و بر عددی نسبتاً کوچک تقسیم می‌شود.

ریاضیات در اینجا سرانجامی خشن را تضمین می‌کند. حاصل، جهش ناگهانی و خردکننده نیروی جی است که بدن انسان حتی برای کسری از ثانیه نیز تاب تحمل آن را ندارد.

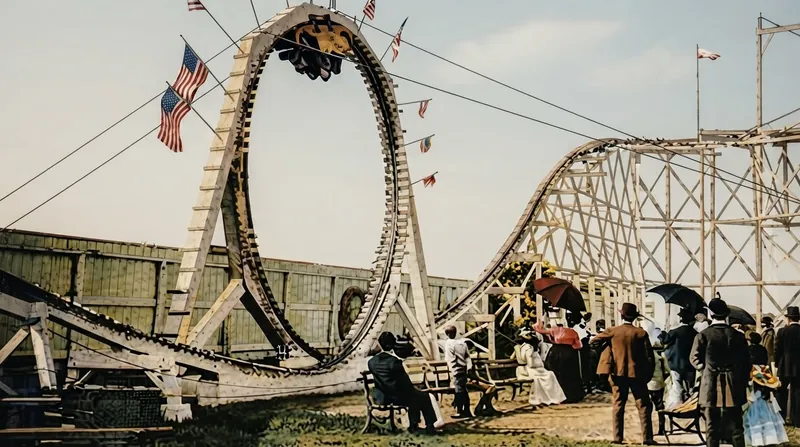

هنگامی که ترن هوایی «فلیپ فلاپ» در سال ۱۸۹۵ در کانی آیلند مسافران را به داخل حلقه‌ای دایره‌ای به قطر ۲۵ فوت فرستاد، ظهور ناگهانی فشار ۱۲ جی به ضربه شلاقی گردن، آسیب‌های مهره‌ای و بیهوشی سرنشینان منجر شد. تن و جان آدمی کشش چنین شتاب پیوسته‌ای را ندارد.[2]

تفکیک سرعت از انحنای ریل

نقطه عطف مهندسی زمانی رقم خورد که طراحان دریافتند هیچ الزامی برای پذیرش یک شعاع ثابت وجود ندارد. اگر انحنای ریل بتواند به شکلی پویا تغییر کند، می‌توان مخرج کسر معادله شتاب را دستکاری کرد.[1]

این تغییر می‌توانست اثر سرعت متغیر را خنثی کرده و نیروهای حاصل را در محدوده‌ای قابل تحمل نگه دارد. این دقیقاً همان ویژگی بارز منحنی کلوتوئید یا مارپیچ کورنو است.[1]

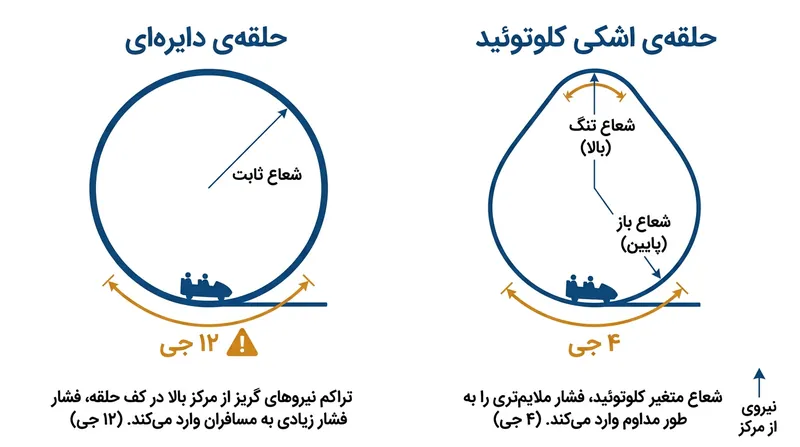

به جای یک دایره یکنواخت، کلوتوئید از قوسی باز و ملایم در کف آغاز می‌شود که به تدریج به نقطه‌ای تیز و باریک در اوج تبدیل می‌گردد. این هندسه اختصاصاً برای بی‌اثر ساختن جهش توان دوم سرعت طراحی شده است.[1]

این ترفند هندسی با اختصاص دادن شعاعی بزرگتر به بخش پایین و شعاعی کوچکتر به نقطه اوج، سرعت ورودی را از سرعت در قله مسیر مستقل می‌سازد. وقتی قطار ترن با حداکثر سرعت به پای حلقه کلوتوئید می‌رسد، وارد شعاعی بسیار بزرگ می‌شود.[3]

تقسیم آن سرعت سرسام‌آور به توان دو بر شعاعی بسیار بزرگتر، شتاب جانب مرکز حاصل را مهار کرده و حداکثر نیرو را در محدوده ایمن ۳.۵ تا ۴.۵ جی محدود می‌کند. بدین ترتیب ریل قطار را به آرامی به سمت بالا هدایت می‌کند، نه اینکه آن را ناگهان به پیچی مرگبار بکوبد.[3]

با بالا رفتن قطار و تبدیل انرژی جنبشی به انرژی پتانسیل گرانشی، سرعت آن به شدت افت می‌کند. برای حفظ نیروی لازم جهت نگه داشتن سرنشینان در جای خود، شعاع ریل نیز متناسب با آن کاهش می‌یابد.[1]

تا زمانی که ترن به اوج می‌رسد، سرعتش نسبتاً کم است، اما انحنا به تنگ‌ترین حالت خود درآمده است. تقسیم سرعت کمتر به توان دو بر شعاعی کوچکتر، اطمینان می‌دهد که شتاب جانب مرکز همچنان برای غلبه بر نیروی جاذبه کافی است.[3]

اگر شعاع در بالای حلقه کاهش یابد، شتاب جانب مرکز به اندازه کافی تقویت می‌شود تا از کند شدن بیش از حد مسافران و سقوط آنها جلوگیری کند. از آنجا که هیچ نقل‌قول مستقیمی از طراحان اولیه در منابع ثبت نشده، این خود زبان ریاضیات است که سخن می‌گوید.[3]

مهندسی نرخ اعمال نیرو بر سرنشین

شکل اشکی علاوه بر مهار حداکثر نیرو، یک چالش فیزیولوژیک اساسی دیگر را نیز حل می‌کند: نرخ اعمال ناگهانی نیرو. بدن انسان در صورت افزایش تدریجی، فشارهای بالای جی را تاب می‌آورد، اما ضربات آنی آسیب‌های شدیدی به بار می‌آورند.[3]

ورود از یک ریل صاف به حلقه‌ای دایره‌ای، سرنشینان را در کسری از ثانیه از فشار ۱ جی به ۵ جی یا بیشتر پرتاب می‌کند. این گذار ناگهانی، سر را به جلو پرتاب کرده و ستون فقرات را پیش از فعال شدن عضلات فشرده می‌سازد.

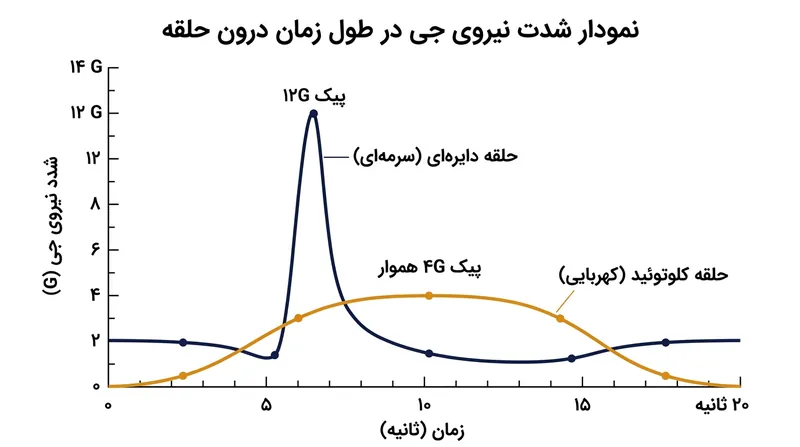

حلقه کلوتوئید مانند یک ضربه‌گیر هندسی عمل می‌کند. از آنجا که پیچیدگی مسیر به مرور افزایش می‌یابد، شتاب جانب مرکز همگام با صعود قطار به نرمی بالا می‌رود و به سیستم گردش خون فرصت می‌دهد تا در برابر فشار فزاینده مقاومت کند.[1]

ورنر اشنگل، مهندس برجسته آلمانی، در سال ۱۹۷۶ با طراحی ترن «د نیو رولوشن» در پارک شش پرچم مجیک مانتین پیشگام این فناوری شد و عملاً به عصر حلقه‌های دایره‌ای پایان داد. طراحی اشکی او به استانداردی جهانی بدل شد و راه را برای ساخت ترن‌های مرتفع‌تر و پرسرعت‌تر هموار کرد.[1]

بودجه انرژی در حرکت ترن هوایی

ضرورت طراحی کلوتوئید در این واقعیت نهفته است که ترن‌های هوایی فاقد موتور محرک هستند. واگن پس از رها شدن از بالاترین نقطه شیب اولیه، تماماً به تبدیل مداوم انرژی پتانسیل به انرژی جنبشی متکی است.[3]

یک سقوط ۶۰ متری تقریباً ۴.۷ میلیون ژول انرژی جنبشی پدید می‌آورد و سرعت واگن را به فراتر از ۱۲۰ کیلومتر در ساعت می‌رساند. هر حلقه، تپه و پیچ، بخشی از این بودجه انرژی را به وسیله اصطکاک و مقاومت هوا مصرف می‌کند.[3]

در شرایطی که انرژی پتانسیل اولیه یک سقوط نظری ۶۰ متری ثابت فرض شود، حلقه دایره‌ای نیازمند سرعت ورودی به مراتب بیشتری است تا از توقف در اوج جلوگیری کند. بنابراین شکل اشکی تنها یک تمهید ایمنی زیستی نیست، بلکه سازوکاری حیاتی برای حفظ انرژی است.[3]

محدودیت‌های ساختاری طرح اشکی

با اینکه حلقه کلوتوئید معمای ۱۲ جی را حل کرد، اما خود بدون محدودیت فیزیکی نیست. شعاع تنگ ۱۰ متری در نقطه اوج ایجاب می‌کند که طول قطار نسبتاً کوتاه باشد، وگرنه اختلاف نیرو میان واگن‌های جلو و عقب به شدت ناهماهنگ خواهد شد.[3]

هنگامی که قطاری طویل به وزن ۸۰۰۰ کیلوگرم از فراز قله باریک حلقه عبور می‌کند، مرکز ثقل سنگین آن هنوز در حال صعود یا در حال سقوط است. این پدیده اثری شبیه به شلاق زدن ایجاد کرده و واگن‌های عقبی را با سرعتی به مراتب بیشتر از واگن‌های جلویی از روی قله می‌کشد.[3]

در نهایت، حلقه اشکی مصالحه بی‌نظیری میان فیزیک و فیزیولوژی بدن انسان است. این دستاورد ثابت می‌کند که هیجان ترن هوایی در نبرد با گرانش نیست، بلکه در دستکاری ماهرانه هندسه برای به خدمت گرفتن گرانش است.[3]
