غشاهای میکروسکوپی ePTFE چطور میکروفون گوشی‌های هوشمند را ضدآب می‌کنند؟

مهندسان سخت‌افزار گوشی‌های هوشمند در هر چرخه تولید با یک بن‌بست فیزیکی مطلق روبه‌رو می‌شوند: آن‌ها باید دستگاه را در برابر نفوذ آب کاملاً آب‌بندی کنند، اما هم‌زمان ناچارند سوراخ‌های باز و آشکاری در شاسی برای میکروفون‌ها و بلندگوها بر جای بگذارند. واقعیت این است که تصمیم‌گیری درباره عمق مجاز غوطه‌وری یک گوشی، کار طراحان آکوستیک است نه کسانی که بدنه فلزی آن را تراش می‌دهند.

تیم‌های مهندسی هنگام تعیین قطعات برای یک پرچم‌دار جدید، نمی‌توانند برای پوشاندن منافذ صوتی به شیشه یا فلز توپر پناه ببرند؛ زیرا صوت برای انتقال به هوا نیاز دارد و هوا باید آزادانه به داخل و خارج دستگاه جریان داشته باشد. مهندسان برای حل این تضاد، از روزنه‌های آکوستیک میکروسکوپی استفاده می‌کنند.

این منافذ به ماده‌ای اختصاصی با نام «پلی‌تترافلوئورواتیلن بسط‌یافته» یا به‌اختصار ePTFE وابسته‌اند. کاربران، پلیمر پایه این ماده را با نام تجاری تفلون می‌شناسند، اما نسخه کشیده‌شده و بسط‌یافته آن ویژگی‌های مکانیکی کاملاً متفاوتی دارد و درست مانند یک سد گزینش‌گر در دهانه محفظه‌های صوتی داخل گوشی عمل می‌کند.

واحدهای بازاریابی مدام به گواهی مقاومت IP68 می‌نازند، طوری که انگار یک زیردریایی تحویل کاربر داده‌اند؛ اما در واقعیت، بقای گوشی تنها به این غشاهای ظریف زیر یک میلی‌متری گره خورده که روی کپسول میکروفون چسبانده شده‌اند. اگر این لایه کوچک آسیب ببیند، گوشی در آب غرق خواهد شد.

معماری تفلون بسط‌یافته (ePTFE)

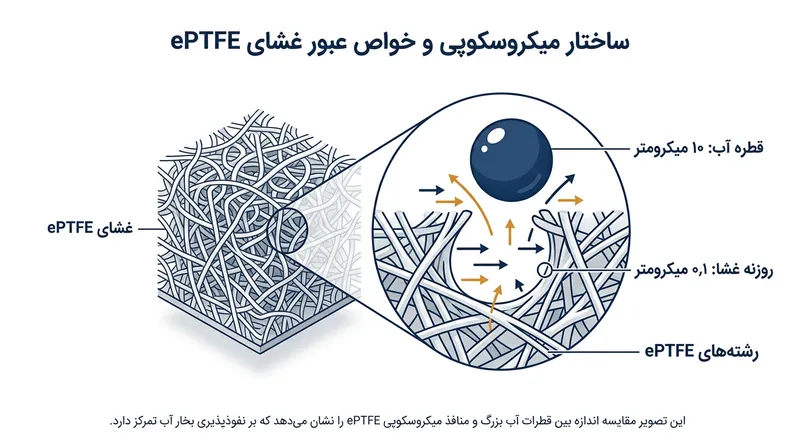

فرایند تولید ePTFE شامل کشش ناگهانی و بسیار سریع پلی‌تترافلوئورواتیلن جامد تحت شرایط حرارتی دقیقاً کنترل‌شده است. این انبساط شدید، پلیمر فشرده را درهم می‌شکند و ساختاری ریزمنفذ و سه‌بعدی پدید می‌آورد که زیر میکروسکوپ الکترونی شبیه شبکه‌ای درهم‌پیچیده از گره‌ها و رشته‌های فیبریلی است.[2]

این فرایند کشش، میلیون‌ها منفذ میکروسکوپی روی سطح غشا ایجاد می‌کند. اندازه این روزنه‌ها در طول تولید کاملاً تحت کنترل است و قطری بین ۰٫۱ تا ۲۰ میکرومتر دارند؛ اندازه‌ای دقیق که مکانیزم بنیادین این لایه برای تفکیک ماده و صوت به شمار می‌رود.

از آنجا که بیشتر حجم این غشا از فضای خالی تشکیل شده، ضخامت بسیار کم و وزن ناچیزی دارد. منافذ آکوستیک استاندارد در گوشی‌ها کمتر از ۰٫۳ میلی‌متر ضخامت دارند تا به‌راحتی در حاشیه‌های بسیار باریک قطعات امروزی جا بگیرند. این لایه‌ها معمولاً روی حلقه‌ای نازک از چسب آکریلیک سوار می‌شوند.

این غشاها علی‌رغم ظاهر شکننده‌شان، از نظر شیمیایی خنثی هستند و در برابر نوسانات دما تاب‌آوری شگفت‌انگیزی نشان می‌دهند. برخلاف لایه‌های سنتی که در سرمای شدید خشک و شکننده می‌شوند، ePTFE تا دمای منفی ۲۰۰ درجه سانتی‌گراد انعطاف‌پذیر باقی می‌ماند و در اثر شوک‌های دمایی محیطی ترک برنمی‌دارد.[2]

فیزیک کشش سطحی

توانایی این غشا در دفع آب، کاملاً مبتنی بر پدیده فیزیکی کشش سطحی مایعات است. مولکول‌های آب هم‌چسبی بالایی دارند؛ یعنی ترجیح می‌دهند به یکدیگر بچسبند تا اینکه روی سطحی آب‌گریز پخش شوند، و ساختار ePTFE ذاتاً به‌شدت آب‌گریز و دارای انرژی سطحی بسیار ناچیزی است.

وقتی آب با غشای ePTFE تماس پیدا می‌کند، نیروی چسبندگی درونی قطره آب از نیروی جذب سطحی پلیمر قوی‌تر است. بنابراین قطره روی روزنه‌های میکروسکوپی پل می‌زند و به درون آن‌ها نفوذ نمی‌کند، بلکه عملاً گنبدی مایع روی سوراخ‌های میکروسکوپی تشکیل می‌دهد.[3]

مهندسان مقاومت غشا در برابر نفوذ آب را با معیاری موسوم به «فشار ورود آب» (WEP) می‌سنجند. این شاخص نشان‌دهنده حداکثر فشار هیدرواستاتیکی است که غشا می‌تواند پیش از غلبه نیروی آب بر کشش سطحی و سرریز به داخل تحمل کند. هر چه فشار ورود آب بالاتر باشد، دستگاه عمق بیشتری را دوام می‌آورد.

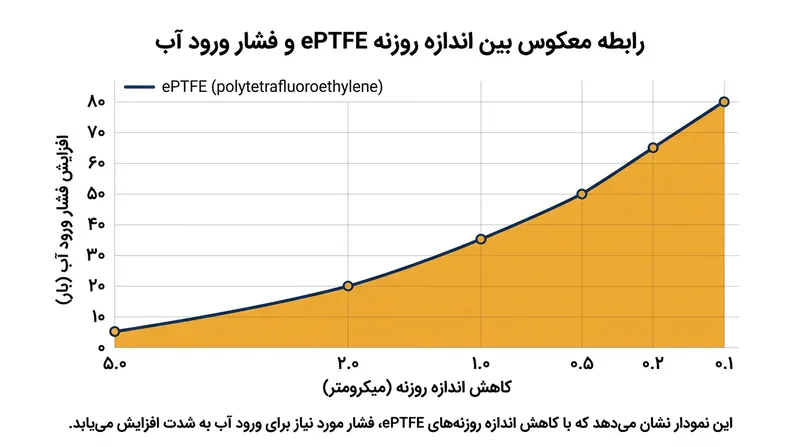

رابطه میان اندازه روزنه و فشار ورود آب، معکوس است. روزنه‌های کوچک‌تر در برابر نفوذ مایعات مقاومت بیشتری دارند و گوشی را برای اعماق بیشتر آماده می‌کنند؛ اما هم‌زمان، ورود و خروج حجم هوا را محدودتر کرده و محاسبات صوتی را بغرنج می‌سازند.[3]

گذشته از این، غشا باید تعادل فشار هوا را هم برقرار کند. وقتی پردازنده گوشی زیر بار سنگین داغ می‌شود، هوای درون بدنه منبسط خواهد شد. اگر این روزنه‌ها کاملاً در برابر هوا نفوذناپذیر بودند، تجمع این فشار درونی در نهایت چسب‌های آب‌بندی را از هم می‌گسیخت. غشای ePTFE امکان خروج تدریجی این هوای داغ را فراهم می‌کند.

برای دستیابی به رتبه استاندارد IP68 که مستلزم دوام آوردن در عمق ۱٫۵ تا ۲ متری به مدت ۳۰ دقیقه است، غشا باید فشار پایه معینی را تاب بیاورد. غشاهای تخصصی اعماق زیاد می‌توانند فشاری معادل عمق ۵۰ متری را تحمل کنند، اما پیاده‌سازی این مقاومت به دستکاری و بازچینی ساختار روزنه‌ها نیاز دارد.[1]

اگر فشار آب از آستانه مجاز غشا فراتر رود، کشش سطحی می‌شکند. مایع با فشار از میان شبکه ریزمنفذ به درون رانده می‌شود، محفظه آکوستیک را غرق می‌کند و میکروفون حساس مبتنی بر سیستم‌های میکروالکترومکانیکی (MEMS) را برای همیشه می‌سوزاند. مقاومت واقعی ضدآب بودن دستگاه محدود به همین مرز فیزیکی است.[3]

موازنه و بده‌بستان آکوستیک

غشا اگرچه جلوی آب را می‌گیرد، اما ناچار است هم‌زمان انرژی صوتی را عبور دهد. امواج صوتی در اصل نوسانات فشاری هستند که در هوا سیر می‌کنند. از آنجا که حفرات غشای ePTFE از هوا پر شده‌اند، این امواج فشاری به‌راحتی از کانال‌های میکروسکوپی گذر می‌کنند.

با این حال، حضور فیزیکی این تاروپود پلیمری تا حدی جلوی امواج صوتی مقاومت ایجاد می‌کند؛ مانعی که تحت عنوان «افت پیوندی آکوستیک» شناخته شده و با دسی‌بل سنجیده می‌شود. طراحان صدا ناچارند میان فشار ورود آب و افت پیوندی غشا تعادلی دقیق و موشکافانه برقرار کنند.

تولیدکنندگان نمی‌توانند بدون قربانی کردن حساسیت میکروفون، رتبه ضدآب را بالاتر ببرند. یک غشای استاندارد برای عمق کم مانند Gore GAW334 با مقاومت در عمق ۲ متری، افت پیوندی کمتر از ۲ دسی‌بل در فرکانس ۱ کیلوهرتز دارد. این تضعیف اندک باعث می‌شود وضوح مکالمه برای کاربر حفظ شود.

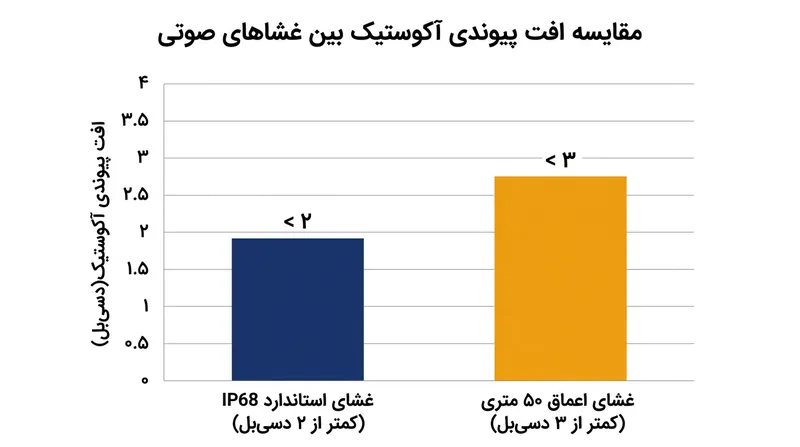

در نقطه مقابل، غشاهایی که برای غوطه‌وری در اعماق ساخته می‌شوند، ساختار فیبریلی متراکم‌تری دارند تا زیر فشار آب وا ندهند. غشایی که برای عمق ۵۰ متری طراحی شده افتی نزدیک به ۳ دسی‌بل به بار می‌آورد؛ یعنی افتی نزدیک به ۵۰ درصد بیشتر در سیگنال صوتی دریافتی.[1][3]

این موازنه ناگزیر فیزیکی توضیح می‌دهد که چرا پرچم‌داران بازار به‌ندرت ادعای مقاومت در حد ساعت‌های غواصی را مطرح می‌کنند. اگر مهندسان غشاهای ۵۰ متری را روی همه منافذ به کار می‌گرفتند، میکروفون دستگاه در تفکیک صدای کاربر از نویز محیط ناکام می‌ماند. جذابیت تبلیغاتی ضدآبِ عمیق، در عمل قربانی یک نیاز ساده می‌شود: توانایی برقراری یک تماس تلفنی واضح.[3]

آلودگی‌ها و فراوری‌های روغن‌گریز

آب خالص تنها تهدید پیش روی قطعات درونی نیست. مصرف‌کنندگان هر روز گوشی خود را در معرض عرق دست، لوازم آرایشی، آب صابون و روغن‌های خوراکی قرار می‌دهند. این ترکیبات کشش سطحی بسیار کمتری در قیاس با آب خالص دارند و با احتمال بیشتری از غشای آب‌گریز ساده نفوذ می‌کنند.

سازندگان غشا برای مقابله با این مایعات چرب و خطرناک، از پوشش‌های اختصاصی اولئوفوبیک (روغن‌گریز) استفاده می‌کنند. این مواد فلوئوروشیمیایی انرژی سطحی غشا را باز هم پایین‌تر می‌آورند تا حتی قطرات روغن و شوینده نیز روی بافت بلغزند و لایه‌ها را خیس نکنند؛ رویکردی که مانع از گرفتگی منافذ با آلودگی‌های روزمره می‌شود.

اگر یک منفذ آکوستیک با چربی یا عرق اشباع شود، معابر ورود و خروج هوا مسدود می‌شوند. حتی اگر مایع به داخل نفوذ نکند، انسداد روزنه‌ها خفگی شدید صدای میکروفون و بلندگو را در پی دارد. پوشش‌های روغن‌گریز شفافیت آکوستیک را در بلندمدت پایدار نگه می‌دارند.[1]

این پرداخت‌های شیمیایی باید با یکدستی بی‌نقص روی تمام تاروپود میکروسکوپی اعمال شوند. حتی یک لکه کوچک پوشش‌داده‌نشده، گذرگاهی ضعیف می‌سازد که مایعات با کشش سطحی پایین می‌توانند از آن رخنه کنند. ظرافت در اجرای این فرایند، خط تمایز تامین‌کنندگان ممتاز با گزینه‌های ارزان‌قیمت است.

واقعیت‌های زنجیره تأمین

زنجیره تأمین این غشاهای صوتی تخصصی به‌شدت متمرکز است. درحالی‌که فیلم‌های پلی‌استر معمولی بازاری عمومی دارند، فرمولاسیون‌های ePTFE با خلوص بالا برای پرچم‌داران در انحصار شمار انگشت‌شماری از غول‌های شیمیایی است. شرکت W. L. Gore and Associates، مبتکر اصلی ePTFE، کماکان تأمین‌کننده محوری باقی مانده است.

تولیدکنندگان داخلی در چین در حال حاضر نزدیک به ۶۰ درصد از نیاز بازار به غشاهای معمولی لوازم مصرفی را تأمین می‌کنند. اما فیلم‌های تخصصی رده‌آکوستیک همچنان از ایالات متحده، ژاپن و کره جنوبی وارد می‌شوند؛ امری که بازار را دوقطبی کرده و سازندگان را در دوراهی هزینه و کیفیت قرار داده است.

غشاهای استاندارد ePTFE متری ۱۵ تا ۳۵ یوان قیمت دارند، اما فیلم‌های چندلایه پیشرفته تا ۱۲۰ یوان به ازای هر متر مربع معامله می‌شوند. برای برندی که ده‌ها میلیون گوشی در سال سرهم می‌کند، این جزئیات میکروسکوپی به ردیف هزینه‌ای بسیار بزرگ و تعیین‌کننده در فاکتور نهایی بدل می‌شوند.

با همه‌گیر شدن هندزفری‌های بی‌سیم واقعی (TWS)، پیچیدگی این بازار دوچندان شد. هندزفری‌ها پیوسته در تماس با عرق و چربی کانال گوش هستند و به پوشش‌های روغن‌گریز مقاوم‌تری نیاز دارند. منافذ صوتی این گجت‌های پوشیدنی باید در سطحی به‌مراتب فشرده‌تر، بازدهی بی‌نقصی نشان دهند.

کنترل کیفیت همچنان گلوگاه اصلی شرکت‌های نوظهور در تولید این غشاهاست. تضمین یکنواختی ابعاد روزنه‌ها در طول هزاران متر فیلم ePTFE نیازمند دقتی خارق‌العاده است. یک پارگی میکروسکوپی یا خطا در مرحله کشش می‌تواند نفوذناپذیری یک پارت تولیدی کامل را بی‌اعتبار کند.

همگام با حرکت صنعت به سمت استانداردهای سفت‌وسخت‌تر IP68 و درگاه‌های صوتی مینیاتوری، نیاز به غشاهای نازک‌تر و کارآمدتر فزونی یافته است. کوچک‌سازی بی‌رحمانه قطعات، محدودیت‌های فیزیکی ePTFE را به چالش می‌کشد؛ مهندسان مدام در پی آنند که پلیمر را نازک‌تر بکشند بی‌آنکه سد کشش سطحی بشکند.

گوشی هوشمند ضدآب، یک فریب مهندسی‌شده با قوانین فیزیک میکروسکوپی است. دستگاه یک گاوصندوق کاملاً درزبندی‌شده نیست، بلکه یک غربالگری بسیار دقیق است که کل بقای خود را به پیوستگی مولکول‌های آب و هندسه کششی تفلون می‌سپارد تا دنیای دیجیتال را خشک نگاه دارد.[3]
