چرا دیمرهای فاز معکوس مانع وزوز و چشمک زدن لامپ‌های ال‌ئی‌دی می‌شوند

تعویض یک لامپ رشته‌ای سوخته با یک ال‌ئی‌دی مدرن روی کلید دیمر قدیمی خانه، اغلب اوقات فضایی پر از وزوز و پرپر زدن نور تحویل ساکنان می‌دهد. نخستین گمان مالک معمولاً این است که لامپ معیوبی خریده یا جنس بی‌کیفیت بوده است. اما در واقعیت، لامپ هیچ نقصی ندارد، بلکه این کلید درون دیوار است که سازگاری بیولوژیکی با این فناوری نوین ندارد.[1]

ریشه این ناسازگاری به نحوه برش جریان الکتریکی توسط کلید برمی‌گردد. کلیدهای قدیمی ولتاژ برق را به شکل ناگهانی و با پرش شدید به لامپ شلیک می‌کنند که مدارهای مدرن توان تحمل آن را ندارند؛ در حالی که کلیدهای جدید، جریان برق را نرم و تدریجی از مبنای ولتاژ صفر وارد سیستم می‌کنند.[2]

ارتقای کلید به یک دیمر فاز معکوس (تِریلینگ اج)، سازوکار برق‌رسانی خانه به چراغ‌ها را دگرگون می‌کند. این کار نویز صوتی را از بین می‌برد، تابش نور را یکنواخت می‌سازد و مانع سوختن پیش از موعد ال‌ئی‌دی می‌شود. برای هر کسی که دستی به سر و گوش ملک می‌کشد، تطبیق فناوری دیمر با نوع لامپ یک ضرورت فنی است.[4]

نحوه برش موج برق در کلیدهای سنتی

جریان برق متناوب خانگی به شکل موج سینوسی پیوسته حرکت می‌کند. در شبکه برق ایالات متحده، این موج بین صفر تا ۱۲۰ ولت جابه‌جا می‌شود و در هر ثانیه ۱۲۰ بار خط صفر ولت را قطع می‌کند. کار دیمر این است که با مسدود کردن بخشی از هر سیکل، کل انرژی دریافتی لامپ را کم کرده و نور را ملایم‌تر کند.[2][3]

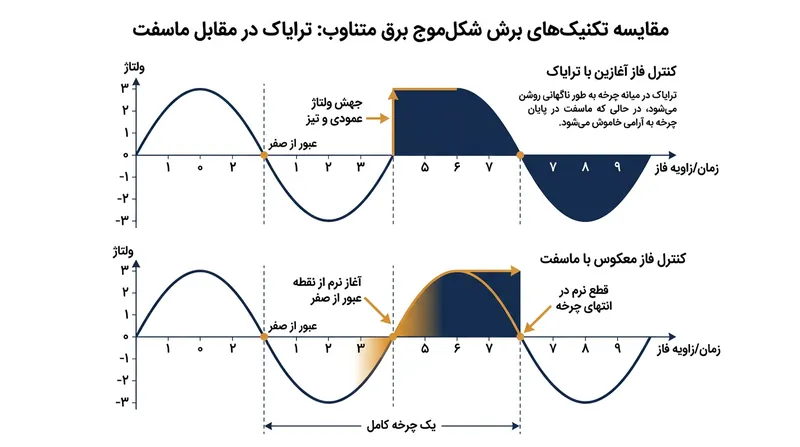

دیمرهای سنتی لبه آغازین (Leading-Edge) که بر پایه قطعه ترایاک (TRIAC) کار می‌کنند، نور را با قطع نیمه اول موج کاهش می‌دهند. این کلیدها صبر می‌کنند تا ولتاژ موج سینوسی به اوج خود نزدیک شود، سپس به یکباره دریچه را باز می‌کنند؛ اقدامی که تلاطم و جهش ناگهانی شدیدی از ولتاژ را به سوی لامپ روانه می‌کند.[2][3]

برای رشته‌های باریک تنگستن در لامپ‌های رشته‌ای قدیمی، این جهش ناگهانی هیچ آسیبی نداشت. سیم ضخیم فلزی صرفاً این هجوم ولتاژ را جذب می‌کرد، داغ می‌شد و نور می‌داد. فناوری ترایاک بسیار ارزان، مقاوم و برای بارهای مقاومتی دهه‌های گذشته ایده‌آل بود.[3]

به نقل از پایگاه مرجع مهندسی EDN Network، در یک دیمر لبه آغازین، جریان برق دقیقاً در شروع شکل‌موج ورودی متناوب مسدود می‌شود. از آنجا که این قطعات سال‌های متمادی استاندارد اصلی بازار بودند، امروزه هنوز میلیون‌ها نمونه از این کلیدهای قدیمی در پذیرایی و اتاق خواب خانه‌ها جا خوش کرده‌اند.[2]

چالش درایورهای خازنی با برق جهشی

اما لامپ‌های ال‌ئی‌دی صرفاً یک سیم داغ شونده نیستند؛ آن‌ها تجهیزات الکترونیکی ظریفی هستند که درایورهای خازنی داخلی دارند تا برق متناوب ورودی از پریز را به جریان مستقیم مورد نیاز دیودها تبدیل کنند. این درایورها نیازمند ورودی برق آرام، یکنواخت و قابل پیش‌بینی هستند.[1][2]

وقتی دیمر قدیمی درست در میانه چرخه برق با پرشی ناگهانی ولتاژی نزدیک به اوج را به درایور ال‌ئی‌دی می‌کوبد، جریان هجومی عظیمی رخ می‌دهد. این ضربات پیاپی به قطعات درایور فشار مکانیکی وارد می‌کند و اجزای مغناطیسی داخلی لامپ با فرکانس‌های شنیداری به لرزه درآمده و وزوز محسوسی تولید می‌کنند.[1]

مدارهای الکترونیکی درایور همچنین در خوانش سیگنال‌های دندانه‌دار و بریده‌بریده برق قدیمی به مشکل می‌خورند. از آنجا که جهش ولتاژ بسیار خشن است، برد قادر به همگام‌سازی ورودی نیست و این تزلزل مستقیماً به دیودها سرایت کرده و باعث چشمک زدن آشکار نور می‌شود.

با گذشت زمان، این تکانه‌های خشن الکتریکی اجزای درونی ال‌ئی‌دی را مستهلک می‌کنند. لامپی که قرار بود هزاران ساعت عمر کند، تنها به این دلیل که کلید قدیمی دیوار ثانیه‌ای ۱۲۰ بار بر سر منبع تغذیه‌اش می‌کوبد، در کسری از زمان مفیدش می‌سوزد.[4]

مهار جهش ولتاژ در نقطه عبور از صفر

دیمرهای فاز معکوس یا لبه پایانی، این مسئله فیزیکی را با وارونه کردن محل برش حل کرده‌اند. آن‌ها به جای ترایاک از ترانزیستورهای پیشرفته ماسفت (MOSFET) یا آی‌جی‌بی‌تی (IGBT) بهره می‌برند؛ قطعات حالت جامدی که امکان کنترل دقیق زمان ورود و قطع جریان را در مقیاس میکروثانیه ممکن می‌کنند.[2]

دیمر لبه پایانی، جریان را دقیقاً در لحظه‌ای وصل می‌کند که موج متناوب در ولتاژ صفر قرار دارد؛ نقطه‌ای که به عنوان «عبور از صفر» (Zero-Crossing) شناخته می‌شود. از آنجا که جریان به جای پرش ناگهانی در اوج ولتاژ، از صفر به آرامی و پیوسته بالا می‌رود، درایور ال‌ئی‌دی برقی هموار و ملایم دریافت می‌کند.[2][3]

به توضیح مرجع EDN Network، یک دیمر لبه پایانی، جریان برق را در انتهای شکل‌موج ورودی و درست پیش از رسیدن به نقطه عبور از صفر قطع می‌کند. دیمر برق را بعداً در طول چرخه به نرمی خاموش کرده و نیمه پایانی موج را شکل می‌دهد.[2]

شروع کار از نقطه عبور از صفر، جریان هجومی شدید را مهار می‌کند. با حذف پرش‌های پرخاشگرانه ولتاژ، نوسان اجزای مغناطیسی درون درایور ال‌ئی‌دی متوقف می‌شود و صدای وزوز به کلی پایان می‌یابد؛ ضمن اینکه برق‌رسانی نرم به درایور امکان می‌دهد نوری یکدست و بی‌لرزش بسازد.[1]

رفع معضل خاموشی در توان‌های مصرفی پایین

علاوه بر جهش‌های ولتاژ، دیمرهای سنتی به دلیل نیاز به «حداقل بار الکتریکی» نیز با ال‌ئی‌دی‌ها سر ناسازگاری دارند. یک کلید مجهز به ترایاک برای آنکه دروازه داخلی هدایت جریان خود را باز نگه دارد، نیازمند عبور مقدار مشخصی جریان پیوسته است.[3]

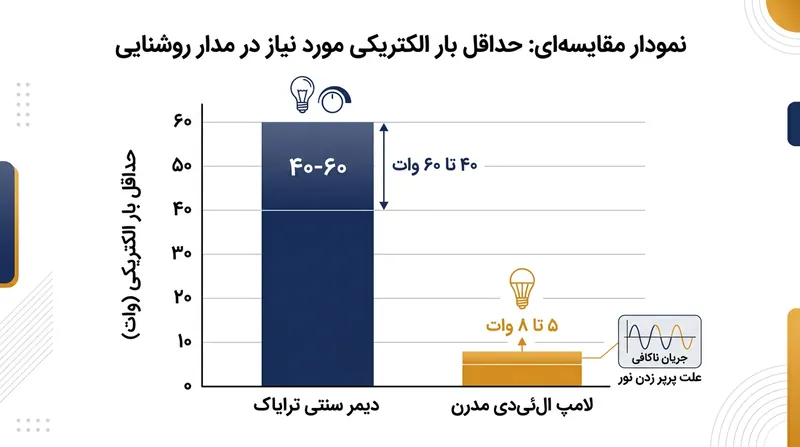

یک دیمر سنتی ترایاک به حداقل بار بالایی احتیاج دارد. در روزگار لامپ‌های رشته‌ای قدیمی، رسیدن به آستانه ۴۰ وات بسیار ساده بود. اما یک لامپ ال‌ئی‌دی امروزی شاید فقط ۵ تا ۸ وات توان الکتریکی مصرف کند.[1]

به دلیل مصرف بسیار ناچیز یک تک لامپ ال‌ئی‌دی، کلید قدیمی در اصطلاح دچار فقر جریان می‌شود؛ یعنی نمی‌تواند حداقل بار نگهدارنده را تأمین کند و با فرکانس برق شهر شروع به پرش و قطع‌و‌وصل می‌کند که در درصدهای پایین روشنایی، لامپ به کل خاموش می‌شود.

دیمرهای فاز معکوس متناسب با نیاز مصرفی کم‌وات ساخته شده‌اند. طراحی ترانزیستوری آن‌ها می‌تواند مدار را تنها با عبور چند وات برق هم پایدار نگه دارد. این ویژگی به صاحب‌خانه اجازه می‌دهد یک هالوژن ال‌ئی‌دی تک را تا سطح نوری بسیار ملایم پایین بیاورد بدون اینکه نوری پرپر بزند یا ناگهان قطع شود.[4]

نکات کلیدی برای خریداران کلید و روشنایی

برای هر صاحب‌خانه یا مستأجری که با وزوز چراغ‌ها روبه‌روست، گام نخست پیش از خرید لامپ جدید، وارسی نوع دیمر روی دیوار است. ساخت دیمرهای لبه آغازین هزینه کمتری دارد و هنوز برای مصارف قدیمی در ابزارفروشی‌ها فروخته می‌شوند.[4]

خریداران باید روی بسته‌بندی کلید دیمر به دنبال عناوینی همچون Trailing-edge، فاز معکوس (Reverse-phase) یا ELV بگردند. تولیدکنندگان معتبر برای پیشگیری از اشتباهات نصاب‌ها، به‌صراحت سازگاری کنترل‌های فاز معکوس را با بارهای خازنی ال‌ئی‌دی قید می‌کنند.[1]

گرچه خرید کلیدهای فاز معکوس به دلیل پیچیدگی ترانزیستورهای ماسفت هزینه بالاتری دارد، اما مانع از سوختن زودهنگام چراغ‌های پرهزینه ال‌ئی‌دی می‌شود. پرداخت بیست دلار بیشتر برای کلید سازگار، مانع از هزینه چهل دلاری برای تعویض سالانه یک چراغ سقفی توکار مدرن خواهد شد.[4]

ارتقای این سیستم در اکثر خانه‌ها نیازی به کابل‌کشی خاصی ندارد. ماژول‌های دیمر فاز معکوس در همان قوطی‌های کلید استاندارد جا می‌گیرند و از سیم‌های فاز و برگشت موجود استفاده می‌کنند. یک برق‌کار ماهر می‌تواند قطعه را در عرض چند دقیقه جایگزین کند.

با سخت‌گیرانه‌تر شدن مقررات ساختمانی برای استفاده از روشنایی‌های فوق کم‌مصرف در ساخت‌وسازهای نو، کلیدهای قدیمی ترایاک به‌آرامی از بازار تجهیزات برقی حذف می‌شوند. تحلیل‌گران برآورد می‌کنند تا سال ۲۰۳۰ میلادی، معماری ماسفت فاز معکوس به استاندارد اصلی کلیدهای دیواری منازل تبدیل خواهد شد.[4]
