چرا عینک‌های آفتابی پلاریزه در زوایای خاص تصویر نمایشگرها را کاملاً محو می‌کنند؟

یک گوشی هوشمند امروزی حدود ۱۲۰۰ نیت روشنایی جهت‌دار تولید می‌کند، اما وقتی با یک عینک آفتابی پلاریزه معمولی از زاویه ۹۰ درجه به آن نگاه کنید، عملاً هیچ پرتوی نوری به چشم شما نمی‌رسد. صفحه نمایش کاملاً سیاه می‌شود. این اتفاق نه ناشی از باگ نرم‌افزاری است و نه ارتباطی به خاموش شدن دستگاه دارد.[1][2]

سیاه شدن نمایشگر نتیجه تقابل قوانین اپتیک با طراحی سخت‌افزارهای تجاری است. نمایشگرهای دیجیتال و عینک‌های ضدبازتاب هر دو با دستکاری جهت ارتعاش امواج نور کار می‌کنند؛ وقتی این دو فیلتر در زاویه عمود بر یکدیگر قرار گیرند، دیواری نوری تشکیل می‌دهند که مانع عبور کوچک‌ترین پرتو می‌شود.[1]

برای درک این پدیده باید از ادعاهای تبلیغاتی مانند نسبت کنتراست بی‌نهایت یا نرخ نوسازی متغیر عبور کرد. سازوکار زیربنایی این پدیده به قانونی فیزیکی از قرن نوزدهم بازمی‌گردد که رفتار تمام نمایشگرهای کریستال مایع تجاری بازار را رقم می‌زند.[2]

اپل در مستندات رسمی سخت‌افزارهای خود صراحتاً هشدار می‌دهد: «اگر از عینک آفتابی پلاریزه استفاده می‌کنید، ممکن است نتوانید صفحه نمایش دستگاه خود را ببینید.» این شرکت متذکر می‌شود که شدت این اثر در مدل‌های مختلف فرق دارد و راه‌حل پیشنهادی‌اش صرفاً چرخاندن گوشی برای بازگرداندن وضوح است.

معماری فیزیکی نمایشگر کریستال مایع

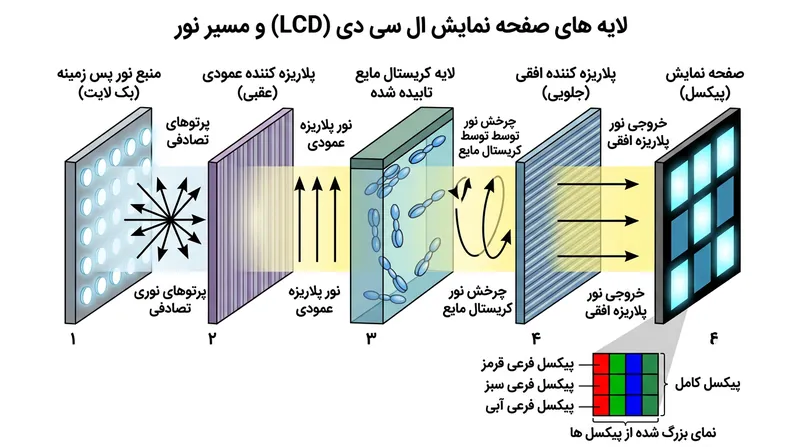

برای تحلیل این خاموشی نوری، باید مسیر نور را در یک پنل LCD معمولی ردیابی کرد. همه‌چیز از پشت پنل آغاز می‌شود؛ جایی که مجموعه‌ای از دیودهای ساطع‌کننده نور (LED)، نوری سفید و غیرپلاریزه تولید می‌کنند. نور غیرپلاریزه در تمامی جهات عمود بر راستای حرکت خود نوسان دارد.[1]

پیش از آنکه این نور تصویری تشکیل دهد، باید به شکلی منظم هدایت شود. پرتوها ابتدا از یک لایه پلاریزه‌کننده خطی پشتی عبور می‌کنند؛ لایه‌ای پلیمری که در جریان ساخت کشیده شده تا زنجیره‌های مولکولی‌اش در یک جهت هم‌راستا شوند. این لایه مانند یک نرده باریک میکروسکوپی رفتار کرده و تنها امواجی را که در یک صفحه خاص ارتعاش دارند عبور می‌دهد.[1]

نوری که از این فیلتر اولیه بیرون می‌آید کاملاً پلاریزه خطی است و عموماً در راستای عمودی یا افقی نوسان می‌کند. شدت نور در این غربالگری دقیقاً ۵۰ درصد کاهش می‌یابد. سپس این نور سامان‌یافته وارد لایه کریستال مایع می‌شود که شاتر فعال پنل به حساب می‌آید.[1][4]

کریستال‌های مایع از ویژگی خاصی به نام شکست مضاعف برخوردارند؛ یعنی ماده دارای دو ضریب شکست متفاوت است و سرعت انتشار نور متناسب با زاویه پلاریزاسیون آن نسبت به مولکول‌ها تغییر می‌کند. کنترلر نمایشگر با اعمال ولتاژ الکتریکی دقیق، جهت قرارگیری این مولکول‌ها را در فضا تغییر می‌دهد.

وقتی نور پلاریزه از میان لایه‌های بهینه‌شده کریستال مایع می‌گذرد، صفحه ارتعاش آن همگام با چینش مولکول‌ها می‌چرخد. اگر لازم باشد پیکسلی روشن یا سفید به نظر برسد، کریستال‌ها نور را دقیقاً ۹۰ درجه می‌چرخانند. اما اگر پیکسل باید تاریک بماند، ولتاژ مولکول‌ها را باز می‌کند تا راستای نور بدون تغییر باقی بماند.[1]

مرحله پایانی پالایش نور

در ادامه، نور به دومین فیلتر خطی در جلوی صفحه می‌رسد که به آن تحلیل‌گر نوری می‌گویند. این فیلتر خروجی همیشه با زاویه ۹۰ درجه نسبت به فیلتر پشتی نصب شده است. اگر کریستال مایع نور را چرخانده باشد، نور از این نرده عبور کرده و به چشم بیننده می‌رسد.[1]

اما اگر نور چرخانده نشده باشد، با زاویه عمود با فیلتر دوم برخورد کرده و کاملاً جذب می‌شود؛ شیوه ایجاد کنتراست در پنل‌های LCD دقیقاً بر پایه همین حالت صفر و یکی است. نکته اساسی اینجاست که ۱۰۰ درصد نور خروجی از نمایشگر LCD استاندارد، دارای پلاریزاسیون خطی در یک راستای معین است.[1][4]

سازندگان ناچارند جهت مشخصی را برای فیلتر نهایی انتخاب کنند. در گذشته، فیلتر بسیاری از نمایشگرها با زاویه ۴۵ درجه نصب می‌شد که نوعی مصالحه به شمار می‌رفت؛ اما در گوشی‌های مدرن به دلایل فرآیند تولید و حفظ زاویه دید، فیلترها کاملاً افقی یا عمودی تنظیم می‌شوند.[1][4]

همین انتخاب مهندسی، زمینه برخورد با عینک‌های پلاریزه را فراهم می‌کند. نوری که از پنل خارج می‌شود در یک صفحه مشخص نوسان می‌کند و حین حرکت به سمت چشم کاربر، با فیلتر نوری دومی روبه‌رو می‌شود که هدفی کاملاً مجزا دارد.[2]

مبانی فیزیکی عینک‌های پلاریزه

عینک‌های پلاریزه در سال ۱۹۳۶ توسط ادوین لند، بنیان‌گذار شرکت پلاروید، ساخته شدند. هدف اصلی آن‌ها حذف بازتاب‌های آزاردهنده محیطی به‌ویژه از سطوح افقی مانند آسفالت جاده، برف و آب است؛ زیرا بازتاب نور خورشید از این سطوح عمدتاً دارای پلاریزاسیون افقی می‌شود.[2]

سازندگان عینک برای خنثی کردن این بازتاب‌ها، فیلتر عدسی را در راستای عمودی قرار می‌دهند. این محور عبور عمودی اجازه عبور نور طبیعی را می‌دهد، اما بازتاب‌های براق و آزاردهنده افقی را جذب و مهار می‌کند.[2][4]

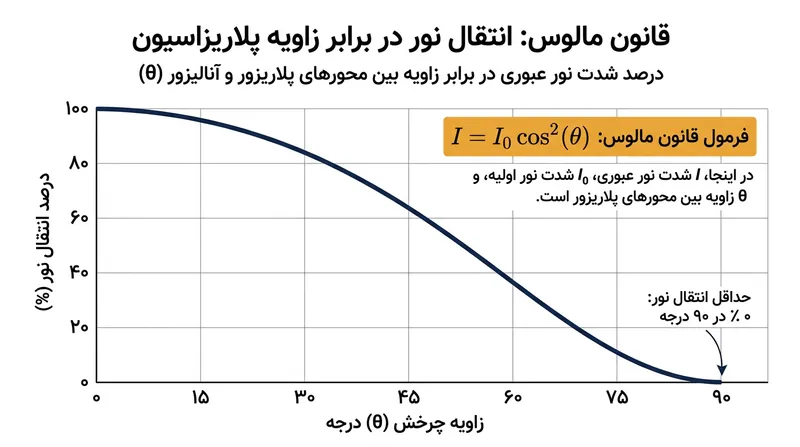

برهم‌کنش میان نور خروجی صفحه و شیشه عینک تابع قانون مالوس است؛ قانونی که در سال ۱۸۰۹ توسط فیزیکدان فرانسوی، اتین-لویی مالوس فرمول‌بندی شد. این قانون بیان می‌کند شدت نوری که از میان دو فیلتر می‌گذرد، متناسب با مجذور کسینوس زاویه بین آن‌هاست.[2]

اگر کاربر گوشی هوشمندی را که فیلتر عمودی دارد به صورت عمودی در دست بگیرد و عینک پلاریزه با محور عبور عمودی بر چشم داشته باشد، دو محور هم‌راستا می‌شوند. نرخ عبور نور نزدیک به ۱۰۰ درصد خواهد بود و نمایشگر کاملاً روشن به چشم می‌آید.[2][4]

سازوکار خاموشی در زاویه ۹۰ درجه

مشکل زمانی رخ می‌دهد که گوشی ۹۰ درجه چرخیده و در حالت افقی قرار گیرد. در این حالت، محور نور خروجی افقی شده در حالی که محور عدسی عینک همچنان عمودی است؛ زاویه بین دو فیلتر دقیقاً ۹۰ درجه خواهد بود.[2]

بر اساس قانون مالوس، کسینوس زاویه ۹۰ درجه برابر صفر است و مجذور صفر نیز صفر خواهد بود. عدسی عینک کل نور نمایشگر را جذب می‌کند و نرخ انتقال نور به صفر درصد می‌رسد؛ صفحه کاملاً سیاه به نظر می‌رسد، حتی اگر نور پس‌زمینه در بالاترین حد باشد.[2][4]

پایگاه داده علم مواد دانشگاه کمبریج (DoITPoMS) یادآور می‌شود: «شکست مضاعف در کریستال‌های مایع مکانیسم بنیادین کارکرد LCDهاست، اما هم‌زمان جهت‌گیری شدید خروجی نور را به همراه دارد.» همین ماهیت باعث خاموشی مطلق این پنل‌ها در برخی زوایا می‌شود.

اگر دستگاه ۴۵ درجه چرخانده شود، میزان عبور نور به ۵۰ درصد می‌رسد و صفحه کم‌نور ولی خوانا خواهد بود. خلبانان و ناخدایان قایق‌ها که با نمایشگرهای LCD و عینک‌های ضدبازتاب سر و کار دارند، معمولاً ناچارند سر خود را کج کنند تا ابزارها را بخوانند.[2][4]

تغییر معادلات با ورود فناوری اولد

با آمدن نمایشگرهای اولد (OLED)، این تعامل نوری دستخوش تغییر بنیادین شد. برخلاف LCDها، در فناوری OLED هر پیکسل خود منبع نور است و نیازی به نور پس‌زمینه یا شاتر کریستالی ندارد؛ نور دیودهای این پنل به خودی خود غیرپلاریزه است و در تمام جهات نوسان دارد.[3]

با این حال، نمایشگرهای اولد نیز از پلاریزه‌کننده‌ها استفاده می‌کنند، اما با هدفی کاملاً متفاوت: حذف بازتاب محیطی. الکترودهای فلزی پشت پیکسل‌ها به شدت صیقلی هستند و بدون فیلتر، نور خورشید را بازتاب داده و کنتراست تصویر را از بین می‌برند.[3][4]

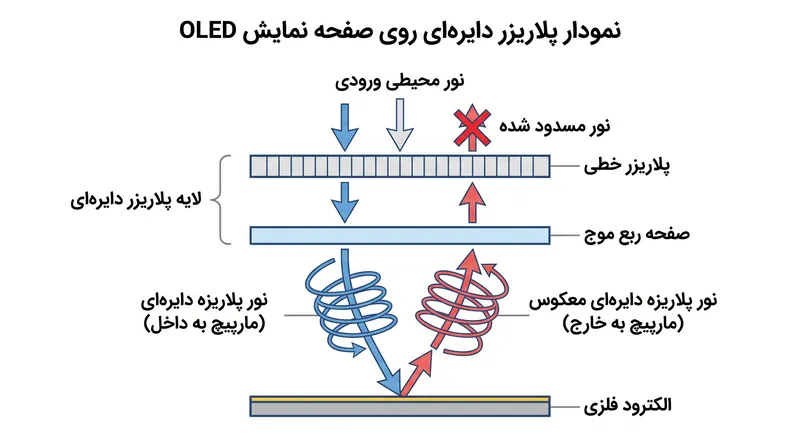

برای رفع این مشکل، مهندسان از پلاریزه‌کننده دایره‌ای در سطح پنل OLED استفاده می‌کنند. این ساختار از دو لایه اصلی تشکیل شده است: یک فیلتر خطی استاندارد و یک تیغه ربع موج. فیلتر خطی ابتدا نیمی از نور محیط را حذف کرده و آن را هم‌راستا می‌کند.[3]

سپس تیغه ربع موج که ماده‌ای با شکست مضاعف است، فاز نور را به اندازه یک‌چهارم طول موج (۹۰ درجه) جابه‌جا می‌کند. این تغییر، نور خطی را به نوری با پلاریزاسیون دایره‌ای تبدیل می‌کند که مانند یک مارپیچ به سمت الکترودها حرکت می‌کند.[3][4]

حذف نقطه کور نوری در پنل‌های جدید

هنگامی که این پرتو مارپیچی از الکترودهای فلزی بازتاب می‌یابد، جهت گردش آن معکوس می‌شود؛ یعنی مارپیچ راست‌گرد به چپ‌گرد تبدیل می‌گردد. این نور در مسیر بازگشت دوباره از تیغه ربع موج عبور کرده و به نوری خطی تبدیل می‌شود، اما با زاویه‌ای که دقیقاً ۹۰ درجه نسبت به حالت اولیه چرخیده است.[3]

از آنجا که این پرتو بازتابی بر محور فیلتر خطی اولیه عمود است، به طور کامل توسط آن جذب می‌شود و صفحه زیر نور مستقیم آفتاب مشکی و خوانا می‌ماند. اما نوری که توسط خود پیکسل‌های OLED تولید می‌شود، فقط یک بار در مسیر خروج از این فیلتر عبور می‌کند.[3][4]

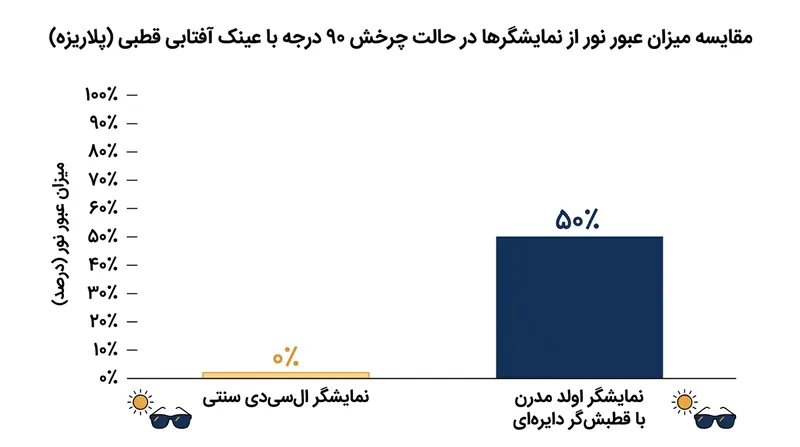

بنابراین، نور ساطع‌شده از پیکسل‌های OLED به صورت نور پلاریزه دایره‌ای از صفحه خارج می‌شود. وقتی این نور به فیلتر خطی عینک آفتابی می‌رسد، فارغ از زاویه چرخش، همواره دقیقاً ۵۰ درصد آن عبور می‌کند و هرگز انسداد کامل رخ نمی‌دهد.[2][3]

این یعنی گوشی‌های مدرن مجهز به نمایشگر اولد در چرخش ۹۰ درجه هرگز سیاه نخواهند شد. تصویر از پشت عینک اندکی کم‌نورتر دیده می‌شود اما روشنایی ثابتی دارد؛ چه دستگاه را عمودی نگه دارید، چه افقی و چه در زوایای مایل.[3][4]
