صدای تق‌تق دوربین گوشی هنگام تکان دادن از کجاست؟ راز موتورهای سیم‌پیچ صوتی خاموش

لنز دوربین گوشی هوشمند شبیه هد خواندن و نوشتن در دیسک‌های سخت مکانیکی، روی بستری نامرئی از نیروی الکترومغناطیسی شناور است. اما برخلاف هارددیسک که هنگام قطع ناگهانی برق قطعات آسیب‌پذیرش را سریعاً در جای امن قفل می‌کند، لرزش‌گیر اپتیکال موبایل بار خود را به حال خود رها می‌کند. همین رهاسازی ساده و بی‌واسطه است که صدای تق‌تق مکانیکی مشهوری را موقع تکان دادن گوشی‌های مدرن به وجود می‌آورد.

این صدا بارها خریداران را راهی انجمن‌های پشتیبانی و خدمات پس از فروش کرده، چرا که باور دارند قطعه‌ای در گوشی چند ده میلیون تومانی‌شان شکسته است. پیام‌های تبلیغاتی مدام از تثبیت تصویر در حد گیمبال و ثبات بی‌نقص صحبت می‌کنند و ماژول دوربین را طوری نشان می‌دهند که گویی بلوکی توپر و تراش‌خورده است؛ اما در واقعیت، قلب این سامانه مجموعه‌ای شیشه‌ای با وزنی کمتر از یک گرم است که از چند سیم بسیار باریک آویزان شده و مهار آن کاملاً به جریان برق زنده متکی است.

به محض بستن برنامه دوربین، جریان برق برای حفظ باتری قطع می‌شود. جرم لنز که دیگر توسط میدان مغناطیسی محکم مهار نشده، روی سیستم تعلیق فنری خود شل می‌افتد. هر تکان ناگهانی به گوشی باعث می‌شود این قطعه معلق به دیواره‌های محفظه خود اصابت کند و صدای کلیک یا تق‌تق فلزی مشخصی بدهد.

پایگاه عکاسی پتاپیکسل در توضیحات خود تأکید می‌کند این لرزش و تق‌تق در لنز امری کاملاً طبیعی است و صرفاً به جدا شدن اثر لرزش‌گیر از بخش اپتیکی اشاره دارد. این ساختار از موتور سیم‌پیچ صوتی یا VCM بهره می‌برد؛ فناوری جاافتاده‌ای که در اصل از بلندگوها اقتباس شده تا موقعیت لنز را در کسری از میلی‌ثانیه جابه‌جا کند.[4]

کالبدشکافی موتور سیم‌پیچ صوتی

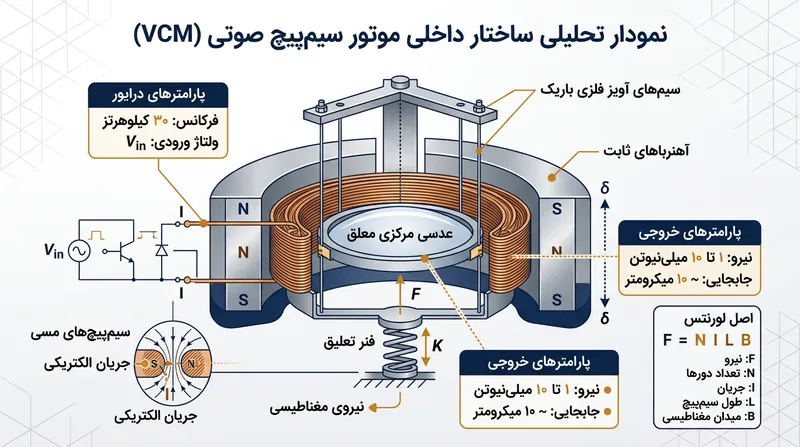

موتور سیم‌پیچ صوتی بر پایه اصل شناخته‌شده نیروی لورنتس کار می‌کند: یک آهنربای ثابت در کنار یک سیم‌پیچ رسانا قرار دارد. وقتی برق از سیم‌پیچ رد می‌شود، میدان مغناطیسی تولید می‌کند و نیرویی به آهنربا وارد می‌آورد. در دوربین گوشی، این جسم در حال جابه‌جایی همان مجموعه لنزهاست.[6]

کل این سیستم به شکلی باورنکردنی ریز است؛ واحدهای استاندارد معمولاً ابعادی در حدود هشت میلی‌متر در هشت میلی‌متر و ضخامتی کمتر از سه میلی‌متر دارند. در چنین فضای تنگ و فشرده‌ای، لنز توسط چهار فنر ظریف فلزی مهار شده است. این تارهای باریک به لنز اجازه می‌دهند در دو جهت افقی و عمودی جابه‌جا شود و لرزش دست کاربر را خنثی کند.

برای حفظ وضوح تصویر، سامانه باید سریع‌تر از تکان‌های طبیعی دست انسان عکس‌العمل نشان دهد. حسگرهای ژیروسکوپ زاویه و شیب گوشی را اندازه می‌گیرند و معمولاً لرزش‌های کمتر از ۲۰ هرتز را فیلتر می‌کنند. این داده‌ها بلافاصله به یک ریزکنترل‌کننده فرستاده می‌شوند تا جهت و مسافت پادحرکت لازم برای ثابت نگه داشتن تصویر را محاسبه کند.[3]

موتور این فرامین را با وسواس و دقتی خستگی‌ناپذیر اجرا می‌کند. اسناد فنی سامسونگ نشان می‌دهد در گوشی‌های گلکسی این شرکت، پردازنده لرزش‌گیر با نرخ ۳۰ هزار بار در ثانیه فعال است. این چرخه بازخورد پرسرعت لنز را مدام در مرکز موقعیت اپتیکی مهار می‌کند و بی‌وقفه با جاذبه و تکانه درگیر است.[1]

فیزیک لرزش‌گیری فعال

حفظ چنین پایداری سفت و سختی به انرژی مداوم نیاز دارد. محرک باید بتواند بر نیروی جاذبه زمین و مقاومت فیزیکی سیم‌های تعلیق غلبه کند. شرکت کمبریج مکاترونیکس گزارش می‌دهد که موتورهای سیم‌پیچ صوتی رایج نیرویی بین ۱ تا ۱۰ میلی‌نیوتن تولید می‌کنند که درست برای مهار لنزی یک‌گرمی کافی است.[2]

تا زمانی که برنامه دوربین باز است، مدار کنترل بی‌وقفه فعالیت می‌کند؛ حتی اگر گوشی کاملاً ساکن روی میز قرار گرفته باشد. طبق توضیحات فنی شرکت اس‌تی‌مایکروالکترونیکس، مانند هر سیستم کنترل پس‌خورد فعال دیگر، مدار حتی وقتی مأمور ثابت نگه داشتن سیستم در نقطه‌ای معین است هم جریان مصرف می‌کند.[3]

این عملکرد مانند هاورکرافت یا جت عمودپروازی است که برای مقابله با باد دائم دستخوش تغییرات ریز و میلی‌متری می‌شود. چون کنترل موتور با آهنربای الکتریکی انجام می‌گیرد، قطعه متحرک در اصل ضرباتی به بدنه لنز بازمی‌گرداند. بخشی از این لرزش با فرکانس بالا وارد محدوده شنوایی انسان شده و هنگام روشن بودن دوربین، صدایی شبیه وزوز خفیف شنیده می‌شود.[7]

لحظه قطع برق و حالت غیرفعال

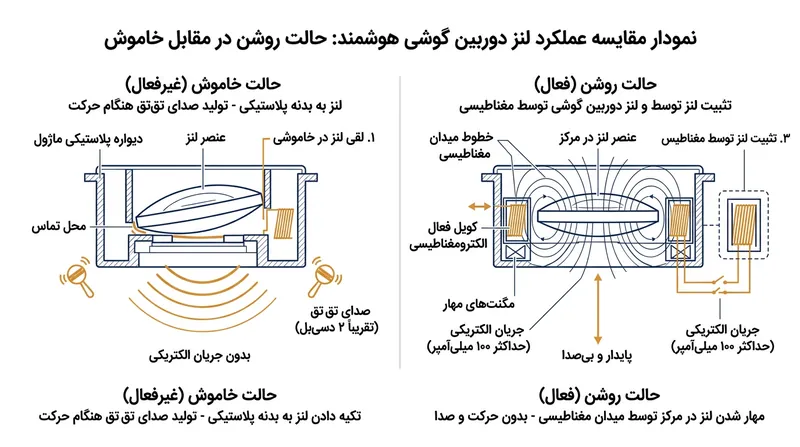

اما حس توپر بودن دستگاه با بستن دوربین ناگهان محو می‌شود. سیستم‌عامل برای کاهش مصرف باتری، فوراً برق ماژول دوربین را قطع می‌کند. چنگال الکترومغناطیسی از بین می‌رود و مجموعه لنز اسیر نوسانات فیزیکی همان چهار سیم تعلیق می‌شود.

بدون حضور میدان مغناطیسی برای مهار نوسان، لنز به آونگی کوچک تبدیل می‌شود. اگر گوشی را تکان دهید، لنز آزادانه به حرکت درمی‌آید تا در نهایت به لبه‌های پلاستیکی یا فلزی داخل بدنه محرک برخورد کند. این تصادم دقیقاً همان صدای تق‌تقی را پدید می‌آورد که خریداران تازه‌کار را به اشتباه می‌اندازد.

تولیدکنندگان دوربین بارها این رفتار را مستند کرده‌اند، هرچند این توضیحات معمولاً پیش از بروز نگرانی به دست مصرف‌کننده نمی‌رسد. بخش پشتیبانی فنی کانن صراحتاً ثبت کرده که لنز درون دوربین در زمان خاموشی جابه‌جا شده و صدای تق‌تق تولید می‌کند و این ویژگی مکانیکی عادی است، نه خرابی دستگاه.[5]

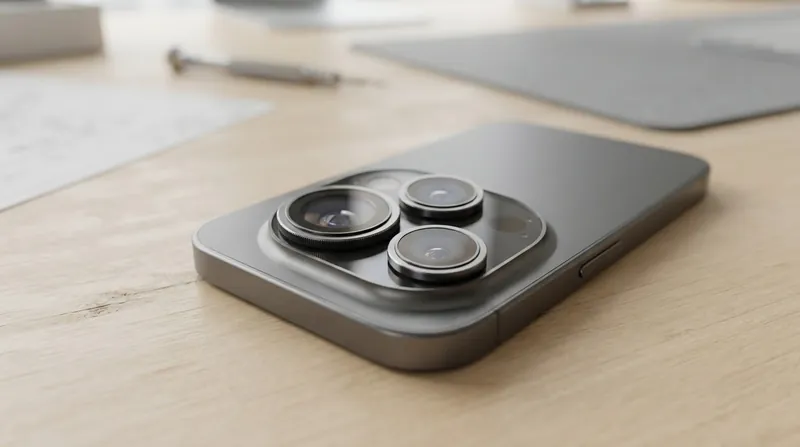

فاصله بین لنز و دیواره محفظه بسیار ناچیز و در حد کسری از میلی‌متر است، اما سختی جنس این قطعات به تولید صدای کلیک آشکار منجر می‌شود. وقتی در پرچمداران امروزی سه لنز مجهز به لرزش‌گیر مجزا درون یک برآمدگی دوربین جمع می‌شوند، تکان دادن شدید گوشی صدایی شبیه ساز جغجغه تولید می‌کند.

گذار به لنزهای سنگین‌تر و چالش وزن

با دگرگونی‌های اخیر عکاسی موبایل، این پدیده روزبه‌روز محسوس‌تر می‌شود. جریان حاکم بر بازار استفاده از حسگرهای تصویر بزرگ‌تر است که لاجرم به عدسی‌های شیشه‌ای حجیم‌تر و سنگین‌تری برای متمرکز کردن نور نیاز دارند. با افزایش این وزن، ضربه صوتی لنز بی‌برق به دیواره‌ها بلندتر شنیده می‌شود.

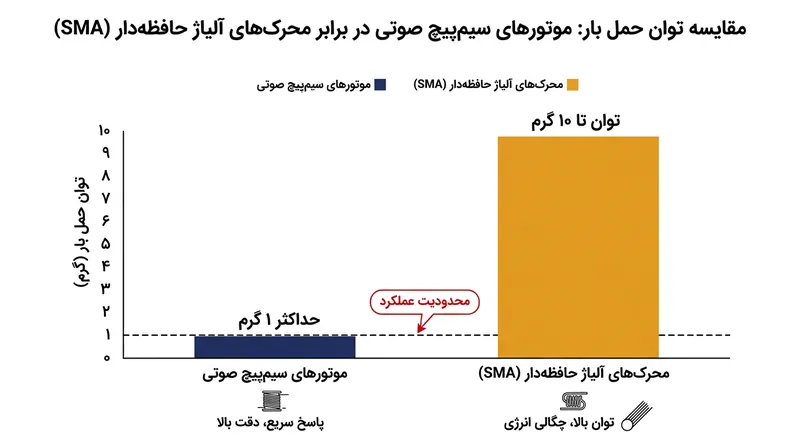

این افزایش وزن، محدودیت‌های فیزیکی موتورهای سیم‌پیچ صوتی سنتی را عیان کرده است. میدان مغناطیسی سفتی ذاتی اندکی دارد و به راحتی زیر بار نیروهای خارجی تکان می‌خورد. اگر لنز بیش از حد سنگین شود، موتور معمولی توان کافی نخواهد داشت تا در تکان‌های شدید شتاب لازم برای تثبیت فوری تصویر را ایجاد کند.

کمبریج مکاترونیکس اشاره می‌کند که محرک‌های استاندارد شاید بتوانند لنزهای فعلی را حرکت دهند، اما برای ایجاد شتاب لازم جهت لرزش‌گیری مؤثر لنزهای سنگین‌تر کم می‌آورند. عبور جریان برق بیشتر از سیم‌های نازک مسی برای جبران نیرو نیز صرفاً به تولید گرمای مضر و تخلیه سریع‌تر باتری می‌انجامد.[2]

برخی شرکت‌ها برای گریز از این معضل سراغ محرک‌های آلیاژ حافظه‌دار رفته‌اند. این سامانه‌ها به جای آهنربا و سیم‌پیچ از سیم‌های ویژه‌ای بهره می‌برند که با عبور گرما و جریان برق منقبض می‌شوند. چنین سیستمی می‌تواند در همان فضای محدود تا ده برابر نیروی بیشتری تولید کند و لنزهای سنگین را به آسانی به حرکت درآورد.[2]

چرا ترمزی برای قفل لنز تعبیه نمی‌شود؟

اگر این صدا تا این حد کاربران را به اشتباه می‌اندازد، چرا مهندسان یک قفل یا ترمز مکانیکی برای پارک لنز تعبیه نمی‌کنند؟ پاسخ در محدودیت‌های بی‌رحمانه فضا و مصرف انرژی در طراحی گوشی‌های هوشمند نهفته است. افزودن هر سازوکار فیزیکی به معنای اضافه شدن قطعات متحرک و اشغال فضای ارزشمند داخل ماژول است.

علاوه بر این، قفل مکانیکی یک نقطه آسیب‌پذیر تازه به دستگاه تحمیل می‌کند. در هر بار باز شدن اپلیکیشن دوربین، ضامن بسیار ظریفی باید آزاد شود تا کنترل به دست موتور بیفتد. اگر این زبانه میکروسکوپی بر اثر گرد و غبار یا فرسایش گیر کند، کل سازوکار لرزش‌گیر برای همیشه از کار می‌افتد.

مسئله دیگر آمادگی لنز در کسری از ثانیه است؛ دوربینی که قرار است در چند میلی‌ثانیه حاضر به عکاسی باشد، نمی‌تواند معطل رها شدن ترمز مکانیکی بماند. راهبردهای تبلیغاتی شرکت‌ها تماماً بر شکار بی‌درنگ لحظه‌ها استوار است و هرگونه تأخیر در باز شدن دوربین یک شکست تجاری محسوب می‌شود.

از این رو مهندسان پذیرفته‌اند که صدای تق‌تق هزینه‌ای ناچیز برای رسیدن به لرزش‌گیری آنی و کم‌مصرف است. موتور سیم‌پیچ صوتی به این دلیل همچنان استاندارد بی‌رقیب بازار باقی مانده که دقت در مقیاس میکرون و سرعت عمل بالا را درون قابی باریک و ۹ میلی‌متری از شیشه و آلومینیوم جای می‌دهد.

شکاف عمیق بازاریابی و واقعیت مکانیکی

ماندگاری این صدا پارادوکسی تکراری را در دنیای فناوری مصرفی آشکار می‌سازد. شرکت‌هایی چون اپل، سامسونگ و گوگل دوربین‌های خود را محصولاتی کاملاً یکپارچه، توپر و سرشار از جادوی پردازشی معرفی می‌کنند. این بازی تبلیغاتی حقیقت مکانیکی و متحرک پشت صحنه را کاملاً می‌پوشاند.

وقتی کاربر در محصولی که به عنوان قطعه‌ای تماماً الکترونیکی و بدون بخش متحرک فروخته شده صدایی فیزیکی می‌شنود، ناخودآگاه تصور می‌کند قطعه‌ای شکسته است. صنعت فناوری دو دهه تلاش کرد تمام بخش‌های متحرک را از گجت‌ها حذف کند؛ دیسک‌های چرخان جای خود را به حافظه فلش دادند و کلیدهای مکانیکی به نمایشگر لمسی بدل شدند.

ماژول دوربین در واقع آخرین سنگر پیچیدگی مکانیکی در گوشی‌های هوشمند نوین است؛ رباتی بندانگشتی و فوق‌سریع که وظیفه دارد با لرزش دست انسان بجنگد و برای مهار یک حرکت فیزیکی ناچار است خود حرکت کند. این تق‌تق ریز در اصل صدای همان رباتی است که بعد از خاموش شدن به استراحت می‌رود.

تا روزی که راهکارهای بدون بخش متحرک مانند لنزهای مایع یا برش‌های نرم‌افزاری نتوانند کیفیتی همپای جابه‌جایی واقعی شیشه ارائه دهند، این محرک‌های مکانیکی اجتناب‌ناپذیرند. کاربران نیز ناچارند بپذیرند که در دل گوشی‌های گران‌قیمتشان، آونگی ظریف و بی‌برق آرام گرفته که با هر تکانی به صدا درمی‌آید.
