فراتر از ژول: چگونه ولتاژ کلمپینگ و استاندارد UL 1449 بقای محافظ برق را تضمین می‌کنند
در حالی که روی بسته‌بندی‌ها بیشتر روی عدد ژول مانور می‌دهند، استانداردهای مهندسی UL و IEEE نشان می‌دهند که ولتاژ کلمپینگ (Clamping Voltage) معیار واقعی برای محافظت از وسایل الکترونیکی شماست.
به قلم نادر حیدری
این خبر را به اشتراک بگذارید
به‌طور خلاصه
- عدد ژول بالا نشان میدهد محافظ برق چقدر عمر می‌کند، نه اینکه چقدر خوب از دستگاه‌های متصل محافظت می‌کند.
- رتبهبندی محافظت ولتاژ (VPR) یا همان ولتاژ کلمپینگ، معیار حیاتی برای بقای سخت‌افزار است.
- ولتاژ VPR معادل ۳۳۰ ولت، استاندارد طلایی برای محافظت از لوازم الکترونیکی حساس خانگی محسوب می‌شود.
آزمایشگاه‌های آندرایترز (UL) و موسسه مهندسان برق و الکترونیک (IEEE) دقیقاً تعیین می‌کنند که یک چندراهی برق پیش از نابود کردن دستگاه متصل، چقدر انرژی الکتریکی اضافی را می‌تواند از خود عبور دهد. وقتی خریدار یک محافظ برق را بررسی می‌کند، در واقع بین اعداد تبلیغاتی روی جعبه و آستانه‌های آزمایش‌شده و معتبر این سازمان‌ها یکی را انتخاب می‌کند. نکته کاربردی و سرراست این است: اگر ولتاژ کلمپینگ دستگاه بیش از حد بالا باشد، یک عدد ژول بالا نمی‌تواند تلویزیون یا کامپیوتر شما را نجات دهد.[8]

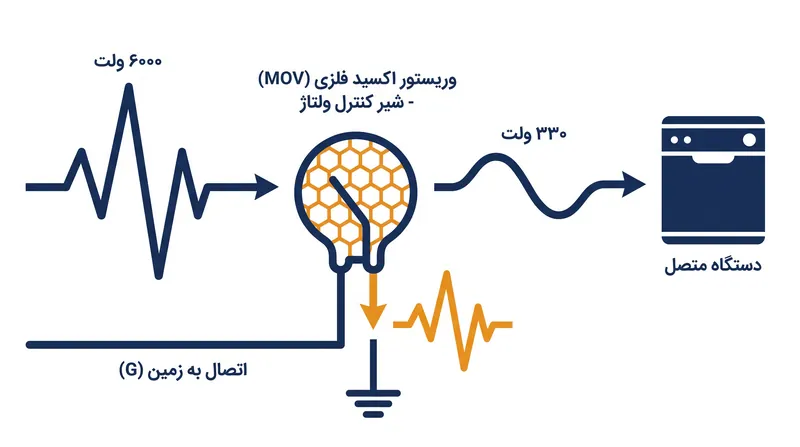

پریزهای برق استاندارد در آمریکای شمالی برق ۱۲۰ ولت ارائه می‌دهند. هنگام نوسان شبکه، رعد و برق یا روشن شدن موتور وسایل پرمصرف، این ولتاژ می‌تواند در کسری از ثانیه به هزاران ولت برسد. برای جلوگیری از رسیدن این انرژی گذرا به ریزپردازنده‌های حساس، محافظ برق به قطعات داخلی به نام وریستورهای اکسید فلزی (MOV) متکی است.
موسسه محافظت در برابر نوسانات NEMA می‌گوید: «دستگاه‌های محافظ برق برای محدود کردن اضافه‌ولتاژهای گذرا و منحرف کردن جریان‌های هجومی طراحی شده‌اند.» قطعه MOV مانند یک شیر اطمینان عمل می‌کند. در شرایط عادی ۱۲۰ ولت، این قطعه هیچ کاری انجام نمی‌دهد. اما وقتی ولتاژ بالا می‌رود، MOV به شدت رسانا شده و فشار الکتریکی اضافی را پیش از رسیدن به دستگاه متصل، به سیم ارت (زمین) هدایت می‌کند.[7]
کیفیت عملکرد این شیر اطمینان توسط استاندارد UL 1449 که در حال حاضر در ویرایش چهارم خود قرار دارد، تعریف می‌شود. به گفته شرکت nVent، تولیدکننده محفظه‌های الکتریکی، استاندارد UL 1449 به عنوان معیار اصلی ایمنی و عملکرد این دستگاه‌ها عمل می‌کند. حیاتی‌ترین معیار به دست آمده از این آزمایش‌ها، رتبهبندی محافظت ولتاژ یا همان VPR است.[4]
معیار VPR که معمولاً به عنوان ولتاژ کلمپینگ شناخته می‌شود، دقیقاً همان آستانه‌ای است که محافظ برق در آن بیدار شده و شروع به انحراف جریان برق می‌کند. شرکت Transtector اشاره می‌کند که VPR یک رتبهبندی استاندارد است که پس از قرار دادن دستگاه در معرض یک موج ترکیبی خاص ۶۰۰۰ ولتی و ۳۰۰۰ آمپری به آن اختصاص می‌یابد.[3]

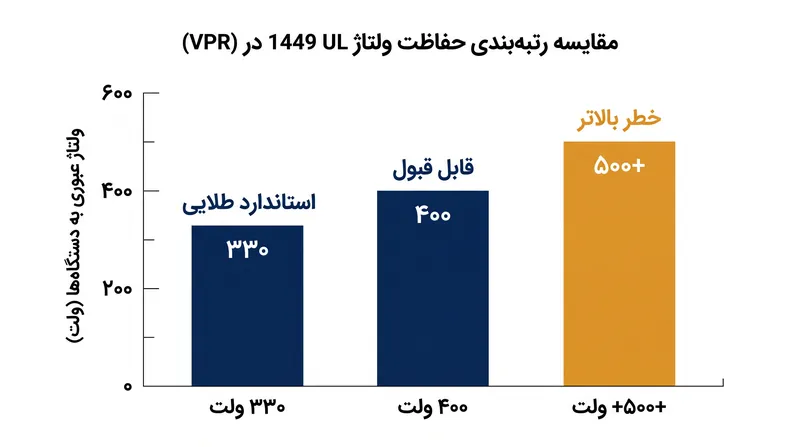

برای لوازم الکترونیکی خانگی، VPR معادل ۳۳۰ ولت استاندارد طلایی است. این یعنی اگر یک نوسان ۶۰۰۰ ولتی به خط وارد شود، محافظ برق وارد عمل شده و تنها اجازه میدهد ۳۳۰ ولت به تجهیزات متصل برسد. رتبههای ۴۰۰ یا ۵۰۰ ولت نیز رایج هستند، اما هر یک ولت اضافه‌ای که عبور کند، فشار حرارتی روی منبع تغذیه کامپیوترها و تلویزیون‌های متصل را افزایش میدهد.[3][8]

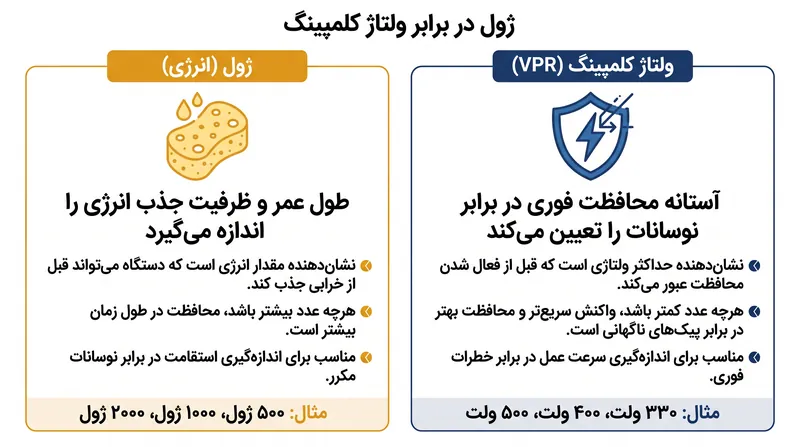

با وجود اجماع مهندسی روی VPR، بسته‌بندی‌های موجود در بازار به شدت روی عدد دیگری مانور می‌دهند: رتبهبندی ژول. همان‌طور که نشریه The Hearthful Home در اوایل سال ۲۰۲۶ توضیح داد، ژول میزان جذب انرژی انباشته را اندازه‌گیری می‌کند. اگر VPR را شیر اطمینان در نظر بگیریم، عدد ژول اندازه اسفنجی است که سرریز آب را به خود جذب می‌کند.[5]
دستگاهی با ظرفیت ۱۰۰۰ ژول می‌تواند پیش از خرابی قطعات داخلی MOV، یک ضربه سنگین ۱۰۰۰ ژولی یا ده ضربه کوچک‌تر ۱۰۰ ژولی را در طول عمر خود جذب کند. شرکت LSP Global تاکید می‌کند که اعداد بالاتر ژول معمولاً با طول عمر عملیاتی بیشتر خود محافظ برق ارتباط دارند، زیرا دستگاه می‌تواند نوسانات بیشتری را پیش از نیاز به تعویض تحمل کند.[6]
با این حال، ژول بالا در کنار ولتاژ کلمپینگ ضعیف، ترکیبی مرگبار برای لوازم الکترونیکی است. یک محافظ برق ۴۰۰۰ ژولی با VPR معادل ۸۰۰ ولت از یک نوسان شدید جان سالم به در می‌برد، اما اجازه میدهد ۸۰۰ ولت به لپ‌تاپ متصل برسد که احتمالاً مادربرد آن را نابود می‌کند. در این حالت محافظ برق زنده می‌ماند، اما تجهیزاتی که برای محافظت از آن‌ها خریداری شده بود از بین می‌روند.[8]
دستورالعمل‌های IEEE C62.42.2 چارچوب مهندسی نحوه استفاده از این قطعات در مدارهای ولتاژ پایین (۱۰۰۰ ولت یا کمتر) را ارائه می‌دهند. این استانداردها بر هماهنگی بین محافظ برق و تحمل منبع تغذیه داخلی خود تجهیزات تاکید دارند.[2]
علاوه بر این، اصلاحیه IEEE C62.72a جزئیات استفاده از قطع‌کننده‌ها در این دستگاه‌ها را شرح میدهد. از آنجا که قطعات MOV با هر نوسانی که جذب می‌کنند به مرور فرسوده می‌شوند، در صورت خرابی فاجعه‌بار می‌توانند به خطر آتش‌سوزی تبدیل شوند. استاندارد UL 1449 ایجاب می‌کند که محافظ‌های برق مدرن دارای قطع‌کننده‌های حرارتی باشند تا در صورت داغ شدن بیش از حد MOV، مدار را قطع کنند.[1][4]
این فرسودگی به این معناست که محافظ‌های برق اقلامی مصرفی هستند، نه زیرساخت دائمی. دستگاهی که در سال ۲۰۱۹ در منطقه‌ای با رعد و برق‌های مکرر نصب شده، ممکن است تا سال ۲۰۲۶ ظرفیت ژول خود را تمام کرده باشد، حتی اگر چراغ نشانگر آن همچنان روشن باشد.[8]
این فرسودگی به این معناست که محافظ‌های برق اقلامی مصرفی هستند، نه زیرساخت دائمی.
معیار کاربردی برای خریداران، انتخاب VPR معادل ۳۳۰ یا ۴۰۰ ولت به همراه برچسب گواهینامه UL 1449 است. ظرفیت ۱۰۰۰ تا ۲۰۰۰ ژول طول عمر مناسبی برای بیشتر مصارف خانگی فراهم می‌کند، اما همچنان در مقایسه با ولتاژ کلمپینگ در درجه دوم اهمیت قرار دارد.[8]
برای ارزیابی یک محافظ برق باید از بزرگترین عدد چاپ شده روی جعبه آن چشم‌پوشی کرد. با اولویت دادن به رتبهبندی محافظت ولتاژ UL 1449، مصرف‌کنندگان تصمیمات خرید خود را با فیزیک واقعی نوسانات الکتریکی هماهنگ کرده و مطمئن می‌شوند که شیر اطمینان مدت‌ها پیش از خرابی سخت‌افزار باز می‌شود.[8]
اصطلاحات کلیدی
- ولتاژ کلمپینگ (VPR)
- آستانه ولتاژ خاصی که در آن محافظ برق فعال شده و شروع به انحراف انرژی الکتریکی اضافی از دستگاه‌های متصل می‌کند.
- رتبهبندی ژول
- معیاری از کل انرژی انباشته‌ای که یک محافظ برق می‌تواند در طول عمر خود پیش از خرابی قطعات داخلی‌اش جذب کند.
- وریستور اکسید فلزی (MOV)
- قطعه الکترونیکی داخلی در محافظ برق که به عنوان شیر اطمینان عمل کرده و ولتاژ اضافی را به سیم ارت هدایت می‌کند.
- استاندارد UL 1449
- استاندارد قطعی ایمنی و عملکرد برای دستگاه‌های محافظ برق که نیازمند آزمایش‌های دقیق ولتاژ کلمپینگ و قطع‌کننده‌های ایمنی حرارتی است.
- اضافه‌ولتاژ گذرا
- افزایش ناگهانی و کوتاه ولتاژ برق در یک مدار که اغلب به دلیل رعد و برق یا روشن و خاموش شدن وسایل پرمصرف رخ میدهد.
پرسش‌های متداول
عدد ژول مناسب برای یک محافظ برق چقدر است؟
برای لوازم الکترونیکی معمولی خانگی، ۱۰۰۰ تا ۲۰۰۰ ژول معمولاً کافی است. با این حال، این عدد فقط نشان میدهد محافظ برق چقدر عمر می‌کند، نه اینکه در طول یک نوسان چقدر خوب از دستگاه‌های شما محافظت می‌کند.
باید به دنبال چه ولتاژ کلمپینگی (VPR) باشم؟
رتبهبندی محافظت ولتاژ (VPR) معادل ۳۳۰ ولت، استاندارد طلایی برای پریزهای برق ۱۲۰ ولتی آمریکای شمالی است. رتبههای ۴۰۰ ولت نیز قابل قبول هستند، اما هر عددی از ۵۰۰ ولت به بالا اجازه میدهد انرژی گذرای بیش از حدی به لوازم الکترونیکی حساس برسد.
آیا محافظ‌های برق منقضی می‌شوند؟
بله. وریستورهای اکسید فلزی (MOV) داخلی با هر بار جذب نوسان برق فرسوده می‌شوند. بسته به پایداری شبکه و دفعات طوفان، یک محافظ برق ممکن است ظرفیت محافظتی خود را در عرض سه تا پنج سال از دست بدهد.
عبارت UL 1449 روی جعبه به چه معناست؟
استاندارد UL 1449 استاندارد اصلی ایمنی است که توسط آزمایشگاه‌های آندرایترز برای دستگاه‌های محافظ برق تدوین شده است. محصولی که فاقد این گواهینامه باشد، برای مدیریت ایمن نوسانات الکتریکی به‌طور مستقل تایید نشده است.
بررسی عمیق دیدگاه‌ها
نهادهای استاندارد برق
سازمان‌هایی مانند UL و IEEE کاملاً بر آستانه‌های ایمنی قابل تایید و فرسودگی قطعات تمرکز دارند.
برای سازمان‌های استاندارد، اعداد تبلیغاتی چاپ شده روی بسته‌بندی‌ها اهمیتی ندارند. تمرکز آن‌ها بر واقعیت‌های فیزیکی نوسانات الکتریکی و فرار حرارتی است. دستورالعمل‌های IEEE C62 و استاندارد UL 1449 به گونه‌ای طراحی شده‌اند که اطمینان حاصل کنند وقتی یک نوسان ۶۰۰۰ ولتی به مدار وارد می‌شود، محافظ برق نه تنها انرژی را به طور موثر منحرف می‌کند، بلکه در صورت داغ شدن بیش از حد قطعات داخلی، اتصال خود را به طور ایمن قطع کرده و از آتش‌سوزی الکتریکی جلوگیری می‌کند.
برندهای لوازم الکترونیکی مصرفی
تولیدکنندگان خرد اغلب در بازاریابی خود رتبهبندی ژول را در اولویت قرار می‌دهند تا محصولاتشان را در قفسه فروشگاه‌ها متمایز کنند.
در فضای به شدت رقابتی خرده‌فروشی، تولیدکنندگان به عدد ژول تکیه می‌کنند زیرا یک عدد ساده و افزایشی ارائه میدهد که مصرف‌کنندگان آن را با «محافظت بیشتر» مرتبط می‌دانند. یک دستگاه ۴۰۰۰ ژولی ذاتاً برتر از یک دستگاه ۱۰۰۰ ژولی به نظر می‌رسد. اگرچه ظرفیت ژول بالاتر طول عمر عملیاتی محافظ برق را افزایش میدهد، اما تاکید بر این معیار اغلب باعث پنهان ماندن ولتاژ کلمپینگ که بسیار حیاتی‌تر است می‌شود و مصرف‌کنندگان را به خرید دستگاه‌های با ظرفیت بالا سوق میدهد که همچنان اجازه عبور ولتاژ کشنده به سخت‌افزارشان را می‌دهند.
مدیران تاسیسات تجاری
اپراتورهای صنعتی و تجاری به محافظت در برابر نوسانات برق به عنوان یک نیاز زیرساختی چندلایه نگاه می‌کنند.
برای اپراتورهای تجاری که اتاق‌های سرور یا ماشین‌آلات سنگین را مدیریت می‌کنند، محافظ‌های برق دوشاخه‌ای تنها آخرین خط دفاعی هستند. آن‌ها به یک رویکرد آبشاری متکی هستند و دستگاه‌های محافظ برق عظیم نوع ۱ یا نوع ۲ را مستقیماً در تابلوی برق نصب می‌کنند تا بار اصلی نوسانات شبکه را جذب کنند. در این محیط‌ها، هماهنگی بین محافظت در سطح تابلو و چندراهی‌های برق در نقطه مصرف، به شدت توسط استانداردهای IEEE کنترل می‌شود تا اطمینان حاصل شود که هیچ قطعه‌ای به تنهایی تحت فشار بیش از حد قرار نمی‌گیرد.
- نهادهای استاندارد برق
- بر آستانه‌های دقیق آزمایش تمرکز دارند و تاکید می‌کنند که رتبهبندی محافظت ولتاژ (VPR) و قطع‌کننده‌های حرارتی معیارهای واقعی ایمنی هستند.
- حامیان لوازم الکترونیکی
- اولویت آن‌ها ترجمه استانداردهای پیچیده مهندسی به توصیه‌های خرید کاربردی برای خریداران روزمره است.
- تولیدکنندگان قطعات
- محدودیت‌های فیزیکی و طول عمر وریستورهای اکسید فلزی را برجسته کرده و خاطرنشان می‌کنند که رتبهبندی ژول با طول عمر دستگاه ارتباط مستقیم دارد.
دیدگاه‌هایی که این گزارش پوشش نداده
- شرکت‌های بیمه که خطرات آتش‌سوزی ناشی از برق را ارزیابی می‌کنند
- اپراتورهای شبکه‌های برق شهری که نوسانات ولتاژ محلی را مدیریت می‌کنند
