تراشه ای-مارکر و طول کابل: این دو عامل چگونه حداکثر سرعت و توان کابل‌های USB-C را تعیین می‌کنند

در طول دقیق ۰٫۸ متر، کابل مسی پسیو (غیرفعال) USB-C به یک بن‌بست فیزیکی می‌رسد. فراتر از این طول، سیگنال‌های فرکانس بالایی که برای انتقال داده با سرعت ۴۰ گیگابیت بر ثانیه (Gbps) نیاز هستند، به نویزهای غیرقابل خواندن تبدیل می‌شوند. برای جلوگیری از اینکه کاربر یک کابل دو متری را به یک درایو پرسرعت متصل کرده و فایل‌هایش را خراب کند، انجمن پیاده‌سازی USB (USB-IF) استفاده از یک نگهبان میکروسکوپی را الزامی کرده است: تراشه نشانگر الکترونیکی یا ای-مارکر (E-Marker).[2][4]

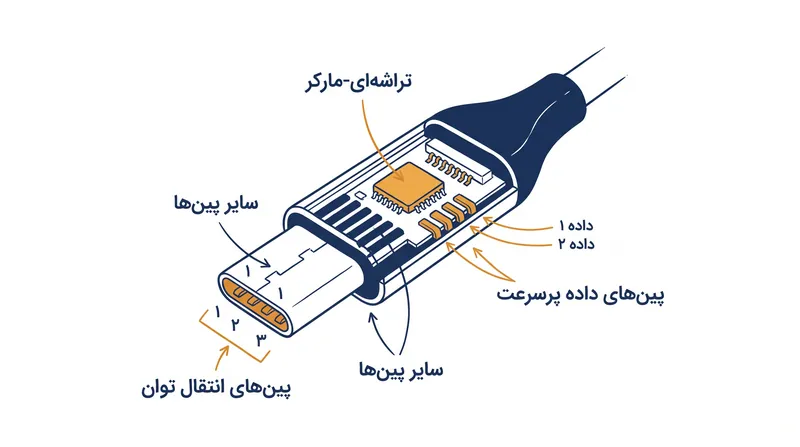

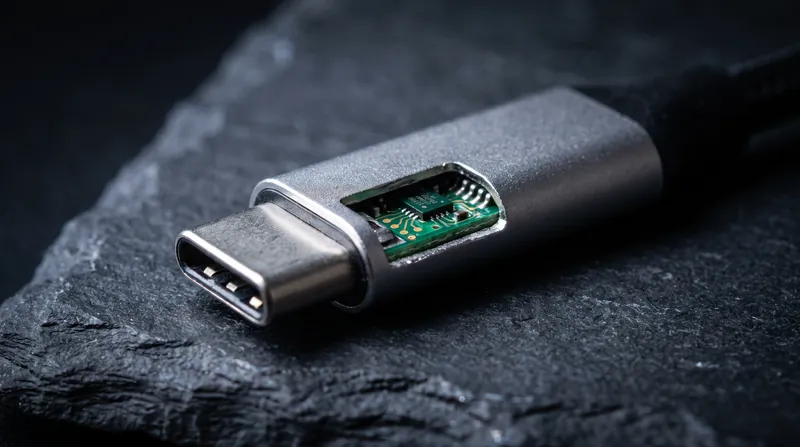

این تراشه که مستقیماً درون محفظه فلزی کانکتور تعبیه شده است، به‌عنوان پاسپورت دیجیتال کابل عمل می‌کند. وقتی کاربر لپ‌تاپی را به شارژر یا مانیتور متصل می‌کند، دستگاه میزبان پیش از ارسال حتی یک ولت برق یا یک بایت داده، اطلاعات تراشه ای-مارکر را بازجویی و بررسی می‌کند.[1][8]

اگر تراشه گزارش دهد که کابل برای جریان ۳ آمپر رتبه‌بندی شده است، شارژر خروجی خود را روی ۶۰ وات محدود می‌کند. اما اگر تراشه رتبه ۵ آمپر را اعلام کند، شارژر توان را تا ۱۰۰ وات (یا ۲۴۰ وات در استاندارد جدیدتر Power Delivery 3.1) آزاد می‌کند.[5]

ضرورت وجود ای-مارکر از حجم عظیم انرژی مورد نیاز دستگاه‌های مدرن نشأت می‌گیرد. استانداردهای اولیه USB حداکثر ۲٫۵ وات توان ارائه می‌دادند که تنها برای شارژ یک گوشی تاشو کافی بود. امروزه، یک کابل ۲۴۰ واتی با محدوده توان گسترده (EPR) جریان کافی برای روشن نگه‌داشتن یک لپ‌تاپ گیمینگ رده‌بالا یا یک نمایشگر بزرگ را از خود عبور می‌دهد.[3][5]

عبور ۵ آمپر جریان از یک سیم مسی نازک باعث تولید گرما می‌شود. اگر شارژری بخواهد ۱۰۰ وات توان را از یک کابل ارزان و بدون تأییدیه که تنها برای ۶۰ وات طراحی شده عبور دهد، مقاومت داخلی باعث ذوب شدن سیم شده و می‌تواند دستگاه‌های متصل را از بین ببرد یا باعث آتش‌سوزی شود.[1][6]

برای جلوگیری از این اتفاق، USB-IF وجود تراشه ای-مارکر را در هر کابلی که برای انتقال بیش از ۳ آمپر جریان یا فعالیت در سرعت‌های بالاتر از استاندارد پایه USB 2.0 (یعنی ۴۸۰ مگابیت بر ثانیه) طراحی شده، الزامی کرده است.[1][4]

در حالی که ای-مارکر تعیین می‌کند کابل «مجاز» به انجام چه کاری است، طول فیزیکی سیم مسی تعیین می‌کند که کابل «قادر» به انجام چه کاری است. انتقال داده و انتقال توان به شکل‌های کاملاً متفاوتی نسبت به مسافت واکنش نشان می‌دهند.[2][7]

انتقال توان عمدتاً با افت ولتاژ محدود می‌شود. با حرکت الکتریسیته در طول سیم، مقاومت طبیعی مس بخشی از ولتاژ را مصرف می‌کند. برای انتقال ۲۴۰ وات در مسافت دو متری، تولیدکنندگان باید از سیم‌های مسی ضخیم‌تر، به‌طور خاص با رتبه پایین‌تر در استاندارد ضخامت سیم آمریکایی (AWG) استفاده کنند.[3][5]

با این حال، انتقال داده با تضعیف سیگنال محدود می‌شود. داده‌های پرسرعت به پالس‌های الکتریکی سریع وابسته‌اند. در طول مسافت، این پالس‌ها لبه‌های تیز خود را از دست داده و در هم محو می‌شوند، تا جایی که دستگاه گیرنده دیگر نمی‌تواند صفر و یک را از هم تشخیص دهد.[2][7]

این موضوع یک رابطه معکوس و دقیق بین طول کابل و حداکثر سرعت داده پسیو آن ایجاد می‌کند. یک کابل می‌تواند به‌صورت پسیو ۴۸۰ مگابیت بر ثانیه را تا ۴ متر منتقل کند. برای رسیدن به ۱۰ گیگابیت بر ثانیه، حداکثر طول به ۲ متر کاهش می‌یابد. برای ۴۰ گیگابیت بر ثانیه (سرعت مورد نیاز برای Thunderbolt 4 یا USB4)، حد فیزیکی یک کابل مسی پسیو تنها ۰٫۸ متر است.[2][3]

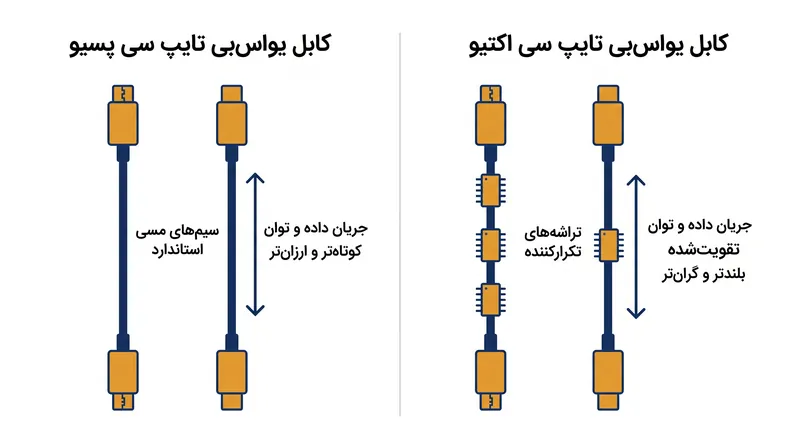

وقتی مصرف‌کننده به کابلی بلندتر از ۰٫۸ متر نیاز دارد که همچنان بتواند سرعت ۴۰ گیگابیت بر ثانیه را پشتیبانی کند، تولیدکنندگان باید از کابل‌های پسیو به کابل‌های اکتیو (فعال) روی بیاورند. کابل‌های اکتیو در کنار تراشه ای-مارکر، از تکرارکننده‌های سیگنال نیز استفاده می‌کنند.[4][8]

این تکرارکننده‌ها سیگنال الکتریکی را در حین حرکت تقویت کرده و محدودیت ۴۰ گیگابیت بر ثانیه را تا ۲ یا حتی ۳ متر افزایش می‌دهند. با این حال، این مدارهای فعال برق مصرف می‌کنند و هزینه تولید را به‌شدت بالا می‌برند؛ به همین دلیل است که یک کابل اکتیو ۲ متری Thunderbolt 4 معمولاً با قیمتی بیش از ۵۰ دلار به فروش می‌رسد.[7][8]

ای-مارکر همچنین حالت‌های جایگزین (Alternate Modes) را مدیریت می‌کند؛ قابلیتی که به کابل‌های USB-C اجازه می‌دهد سیگنال‌های غیر USB مانند DisplayPort یا HDMI را منتقل کنند. وقتی کاربر لپ‌تاپی را به یک مانیتور 4K متصل می‌کند، ای-مارکر به دستگاه میزبان اطلاع می‌دهد که کدام سیم‌های داخلی می‌توانند برای خروجی ویدیو تخصیص یابند.[1][3]

بدون تأیید سازگاری با DisplayPort توسط ای-مارکر، مانیتور خاموش می‌ماند، حتی اگر سیم‌های مسی فیزیکی درون کابل کاملاً قادر به انتقال سیگنال ویدیویی باشند. برنامه‌ریزی این تراشه قطعی و غیرقابل‌تغییر است.[4][8]

گواهی‌های ایمنی این چشم‌انداز را پیچیده‌تر نیز می‌کنند. کابل‌هایی که تحت آزمایش‌های رسمی USB-IF قرار می‌گیرند، یک لوگوی تأییدیه و یک ای-مارکر با امضای دیجیتال دریافت می‌کنند. هنگام اتصال به یک دستگاه میزبان سخت‌گیر، یک ای-مارکر بدون امضا یا تقلبی می‌تواند باعث قفل ایمنی شده و سرعت شارژ را به خط پایه ۱۵ وات کاهش دهد.[6][8]

واقعیت فیزیکی سیم مسی به این معناست که کابل USB-C بی‌نقص (کابلی که سه متر طول داشته باشد، با توان ۲۴۰ وات شارژ کند، داده‌ها را با سرعت ۴۰ گیگابیت بر ثانیه انتقال دهد و کمتر از ۲۰ دلار قیمت داشته باشد) نمی‌تواند وجود داشته باشد. مصرف‌کنندگان باید مشخصات ای-مارکر چاپ‌شده روی بسته‌بندی را بخوانند تا محدودیت‌های فیزیکی کابل را با نیازهای سخت‌افزاری خاص خود تطبیق دهند.[2][5]
