چرا پالایشگاه‌ها برای مهار کراکینگ حرارتی در نفت خام سنگین زیر فشار ۴۰ تور کار می‌کنند؟

در صنعت پالایش نفت، نقطه ۳۷۰ درجه سانتی‌گراد یک مرز عملیاتی حیاتی و غیرقابل‌انعطاف است. هنگامی که نفت خام ورودی در برج تقطیر اتمسفری گرم می‌شود، کارشناسان فرایند می‌توانند با تکیه بر تبخیر و جوشش، هیدروکربن‌های سبکتری نظیر بنزین، نفت سفید و گازوئیل سبک را بدون هیچ مشکلی جداسازی کنند.[2]

اما افزایش دمای کوره به بالای ۳۷۰ درجه سانتی‌گراد، واکنش مخرب کراکینگ یا شکست حرارتی را کلید می‌زند. این پدیده شیمیایی که برای نخستین بار در سال ۱۹۱۳ به‌صورت کنترل‌شده به‌کار گرفته شد، در برج تقطیر اولیه یک فاجعه عملیاتی محسوب می‌شود؛ زیرا پیوندهای کووالانسی مولکول‌های بزرگ هیدروکربن را پیش از زمان لازم خرد می‌کند.[1][4]

شکست حرارتی مهارنشده به تولید کک نفتی منجر می‌شود؛ رسوبی جامد و سرشار از کربن که به‌سرعت بر جداره‌ها و سطوح فلزی سینی‌ها و لوله‌های کوره می‌نشیند. طی چند ساعت، تجمع این لایه کربنی می‌تواند لوله‌های کوره را مسدود کرده و کل خط پالایش را به توقف اضطراری بکشاند.[1]

به دلیل وجود همین سقف حرارتی سخت‌گیرانه ۳۷۰ درجه‌ای، برش‌های سنگین نفت خام امکان جوشش و جداسازی در فشار جو را ندارند و به‌صورت مایعی تیره و متراکم از ته برج خارج می‌شوند که اصطلاحاً «ته‌مانده اتمسفری» نامیده می‌شود.[2]

این ته‌مانده سنگین همچنان حاوی مقادیر قابل‌توجهی از هیدروکربن‌های بسیار ارزشمند است؛ موادی که پایه روغن‌های روان‌ساز صنعتی و خوراک گازوئیل سنگین را تشکیل می‌دهند. استخراج این مشتقات گران‌قیمت نیازمند سازوکاری فیزیکی است که این سد دمایی را دور بزند.[2][3]

مهندسی فشار بخار و ترمودینامیک

راهکار این چالش در پیوند بنیادین میان فشار محیط و نقطه جوش مایعات نهفته است. جوشش زمانی رخ می‌دهد که فشار بخار مایع با فشار محیط بیرونی برابر شود؛ بنابراین اگر فشار محیط پیرامون کاهش یابد، انرژی گرمایی کمتری برای به جوش آوردن مایع مورد نیاز خواهد بود.[1]

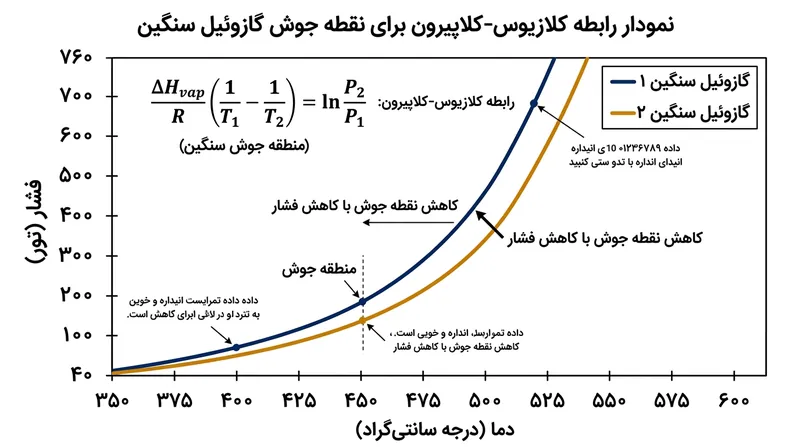

با تخلیه هوا و افت ساختگی فشار در یک محفظه درزبندی‌شده، مهندسان می‌توانند مایع را در دماهایی به‌مراتب پایین‌تر بجوشانند. این رفتار فیزیکی که با رابطه ترمودینامیکی کلازیوس-کلاپیرون توصیف می‌شود، بنیان طراحی فرایند تقطیر در خلأ در مقیاس صنعتی است.[1]

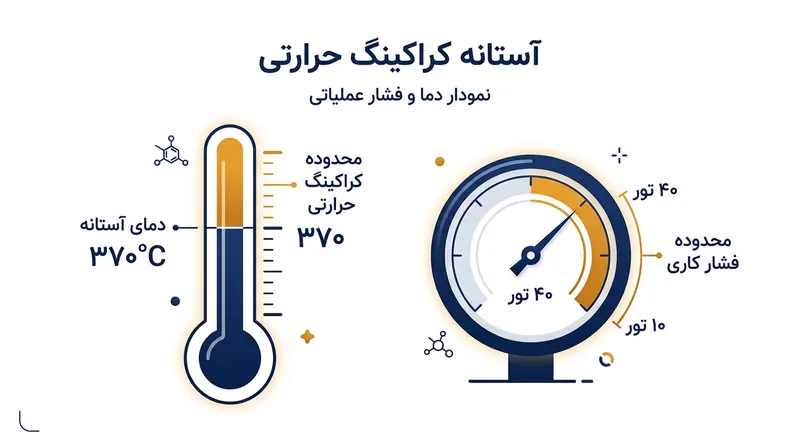

ته‌مانده اتمسفری به برجی ثانویه معروف به واحد تقطیر در خلأ هدایت می‌شود. در این بخش، مکنده‌های عظیم بخار و پمپ‌های مکانیکی با مکش پیوسته گازها، فشار مطلق داخل برج را به محدوده ۱۰ تا ۴۰ تور می‌رسانند.[1][3]

برای درک مقیاس این افت فشار باید توجه داشت که فشار استاندارد اتمسفر در سطح دریا ۷۶۰ تور است. کارکرد در ۴۰ تور بدان معناست که این برج در فشاری معادل حدود ۵ درصد فشار طبیعی جو کار می‌کند و فضایی نزدیک به خلأ کامل برای نفت سنگین می‌سازد.[1][2]

در چنین خلأ شدیدی، نقطه جوش مولکول‌های سنگین هیدروکربنی بین ۱۵۰ تا ۲۰۰ درجه سانتی‌گراد فرو می‌ریزد. در نتیجه، این ترکیبات می‌توانند در دمای ایمن ۳۴۰ تا ۳۶۰ درجه سانتی‌گراد تبخیر شوند و از سقف بحرانی ۳۷۰ درجه فاصله بگیرند.[1][5]

اداره اطلاعات انرژی آمریکا مزیت بنیادین این روش را چنین بیان می‌کند: «در فشارهای پایین، نقطه جوش ته‌مانده برج اتمسفری به‌اندازه‌ای افت می‌کند که محصولات سبک‌تر می‌توانند بدون خطر کراکینگ یا تخریب ساختار نفت، تبخیر و جداسازی شوند.»[2]

ویژگی‌های طراحی برای فشار منفی

احداث برجی که بتواند در فشار ۴۰ تور پایدار بماند، نیازمند محاسبات مهندسی سنگینی است. افت شدید فشار سبب می‌شود حجم بخار تولیدی به ازای هر بشکه نفت به میزان چشمگیری در قیاس با شرایط اتمسفری منبسط شود.[1]

برای مهار این حجم کلان بخار بدون بالا رفتن فشار داخلی برج، ستون‌های تقطیر در خلأ با قطرهای بسیار بزرگ ساخته می‌شوند. در تأسیسات پالایشگاهی استاندارد، پهنای این واحدها تا ۱۵ متر و ارتفاع آن‌ها به بیش از ۵۰ متر می‌رسد.[1]

درون این برج‌های غول‌پیکر، سینی‌های متداول تقطیر عملاً کاربردی ندارند؛ زیرا مقاومت فیزیکی سینی‌ها مانع حرکت بخار شده و افت فشار غیرقابل‌قبولی میان بالای برج و کف آن ایجاد می‌کند.[1]

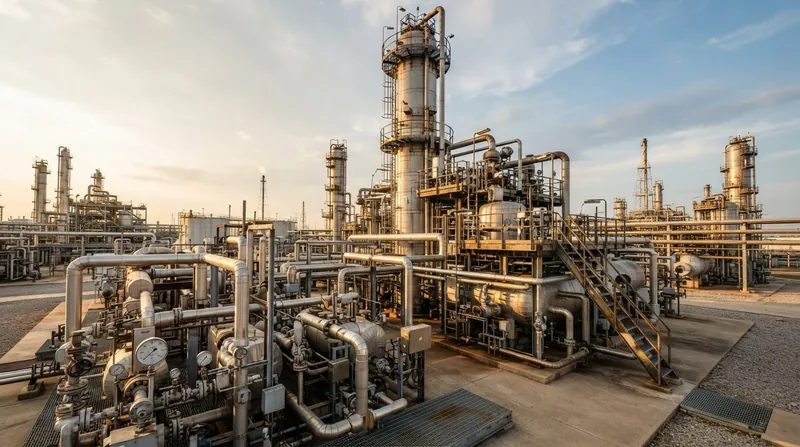

مهندسان فرایند به جای سینی از پکینگ‌های فلزی منظم یا نامنظم مانند حلقه‌های راشینگ استفاده می‌کنند. این ساختارها بدون اینکه مسیر خلأ را ببندند، سطح تماس گسترده‌ای برای برهم‌کنش بخار صعودی و مایع نزولی فراهم می‌آورند.[1]

خوراک داغ وارد بخش پایینی برج می‌شود و افت ناگهانی فشار باعث تبخیر آنی بخش‌های سبک‌تر ته‌مانده می‌گردد، در حالی که سنگین‌ترین اجزای غیرقابل تبخیر در کف جمع شده و به عنوان ته‌مانده برج خلأ تخلیه می‌شوند.[3]

جداسازی و فرآوری برش‌های سنگین

با بالا رفتن بخار از لابه‌لای پکینگ‌ها، جریان گاز به‌آرامی خنک شده و در ارتفاع‌های مختلف ستون مایع می‌گردد. گردانندگان برج این برش‌ها را در بازه‌های دمایی مشخص از خروجی‌های جانبی بیرون می‌کشند.[1]

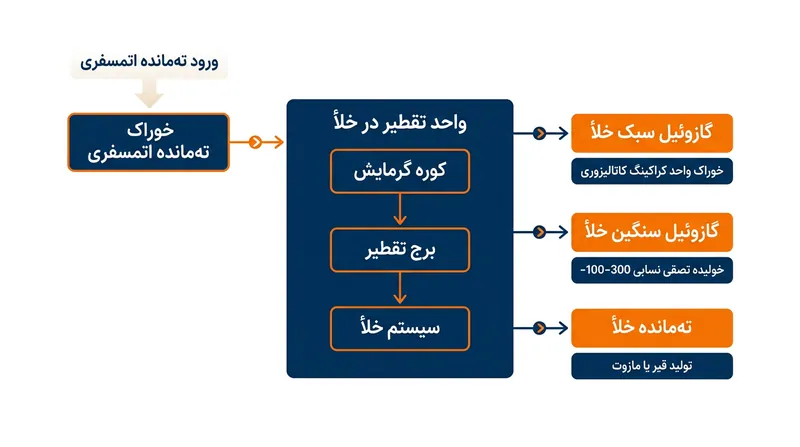

مهم‌ترین خروجی‌های این فرایند، گازوئیل سبک خلأ و گازوئیل سنگین خلأ هستند؛ جریان‌های میانی که هرچند به‌طور مستقیم به عنوان سوخت نهایی قابل استفاده نیستند، اما خوراک اصلی واحدهای تبدیل ثانویه به شمار می‌روند.[2][3]

این برش‌های گازی به واحدهای شکست کاتالیستی بستر سیال یا هیدروکراکینگ انتقال می‌یابند تا به کمک کاتالیزورهای پیشرفته به بنزین مرغوب و گازوئیل استاندارد تبدیل شوند؛ مولکول‌هایی که در غیاب برج خلأ در لجن‌های بی‌ارزش ته برج حبس می‌شدند.[2][3]

واحدهای شکست کاتالیستی به این برش‌های خاص وابسته‌اند، زیرا زنجیره کربنی آن‌ها برای تولید سوخت‌های با عدد اکتان بالا بهینه‌ترین ساختار را دارد؛ در حالی که تخریب تصادفی آن‌ها در برج اتمسفری، این زنجیره‌ها را به محصولات کم‌ارزش بدل می‌کرد.[2][4]

علاوه بر این، در صورت پالایش نفت‌های خام ویژه، برش‌های روغنی باکیفیتی از ستون خلأ برداشت می‌شود که ماده پایه برای فرمولاسیون روغن‌موتورها، روان‌کننده‌های سنگین صنعتی و سیالات هیدرولیک در شبکه صنعتی دنیاست.[3]

باقی‌مانده‌ای که حتی در فشار ۱۰ تور نیز تبخیر نمی‌شود، در پایین‌ترین نقطه برج ته‌نشین می‌گردد. این ته‌مانده خلأ که در واقع همان قیر مایع است، برای آسفالت جاده‌ها فروخته شده یا به واحدهای کک‌سازی فرستاده می‌شود.[1][3]

مدیریت رسوب‌گذاری و کک‌زدگی

با وجود پایین بودن دمای عملیاتی، بهره‌برداری از واحدهای تقطیر در خلأ با چالش‌های فنی دشواری همراه است. نفت سنگین ورودی معمولاً حامل مقادیر متنابهی از ترکیبات سنگین آلی و معدنی است که به مرور زمان ته‌نشین می‌شوند.

رسوب موم‌ها و آسفالتین‌های سنگین بر روی سطوح پکینگ و لوله‌های مبدل‌های حرارتی، راندمان انتقال حرارت را افت داده و گذرگاه عبور بخار درون ستون را تنگ و مسدود می‌کند.[1]

اگر سامانه‌های خلأ دچار نقص فنی شوند یا فشار برج ناگهان افزایش یابد، نقطه جوش مواد بلافاصله بالا می‌رود. در چنین وضعیتی، کوره مجبور است دمای خود را بالاتر ببرد که این امر ریسک عبور از آستانه ۳۷۰ درجه و کک‌زدگی سریع را در پی دارد.[1]

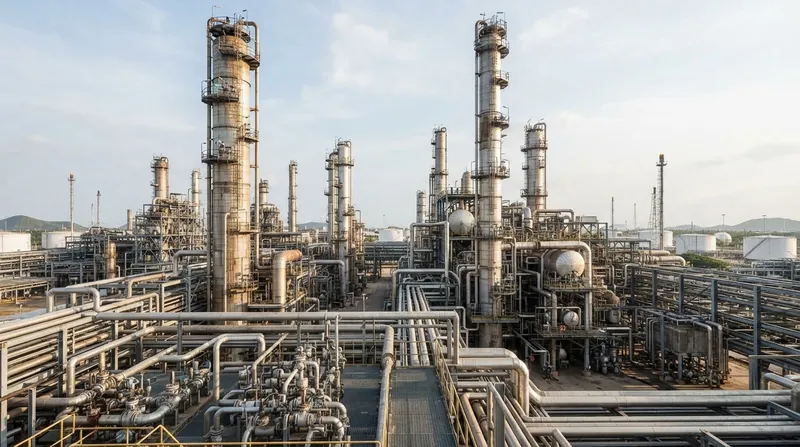

از همین رو، کارشناسان اتاق کنترل پیوسته فشار مطلق برج و دمای خروجی کوره‌ها را رصد می‌کنند. سیستم‌های ابزار دقیق خودکار با تنظیم تزریق بخار و جریان‌های چرخشی خنک‌کننده، تعادل حرارتی را حفظ می‌نمایند.[2]

تزریق بخار آب به کف برج تقطیر در این میان نقشی دوگانه بازی می‌کند؛ هم هیدروکربن‌های سبک‌تر باقی‌مانده در مایع را می‌شوید و هم با کاهش فشار جزئی هیدروکربن‌ها، بازدهی سیستم خلأ را تقویت می‌کند.[1]

هنگامی که شدت رسوب‌گذاری از حد مجاز فراتر رود، پالایشگاه ناچار است واحد را برای شست‌وشوی شیمیایی از مدار خارج کند؛ تعمیری پرهزینه که کنترل دقیق دما و فشار را به اولویت نخست تیم‌های فنی بدل کرده است.[5]

بیشینه‌سازی راندمان اقتصادی هر بشکه

صرفه اقتصادی پالایشگاه‌های پیشرفته امروزی بر پایه حداکثر بهره‌برداری از هر قطره هیدروکربن استوار است و واحد تقطیر در خلأ نقشی محوری در تحقق این بازدهی حداکثری ایفا می‌کند.[2][3]

با بازیافت گازوئیل سنگین از جریان پسماندهای قیری، راندمان کلی پالایشگاه در تولید سوخت‌های ترابری تا ۲۰ درصد بهبود می‌یابد؛ بهبودی که مستقیماً نیاز به برداشت نفت خام جدید از ذخایر زیرزمینی را تعدیل می‌کند.[2][5]

افزون بر ارتقای بهره‌وری، مهار شکست حرارتی در مراحل ابتدایی تقطیر، حجم کک نفتی را به حداقل می‌رساند؛ ماده‌ای پُرکربن و آلاینده که سوختن آن در صنایع تبعات زیست‌محیطی سنگینی در پی دارد.[1][4]

در نهایت، تسلط بر ترمودینامیک افت نقطه جوش نشان می‌دهد که زیرساخت انرژی چگونه با مهار هوشمندانه فشار به جای افزودن حرارت خام، ته‌مانده‌های سنگین و غیرقابل مصرف را به سوخت‌هایی برای گردش چرخ اقتصاد بدل می‌سازد.[5]
