جداسازی آب حل‌شده مخزن در برج‌های گلیکول برای پیشگیری از انسداد خطوط انتقال گاز با هیدرات

انتقال ایمن گاز طبیعی تحت فشار بالا در مسافت‌های طولانی، به رطوبت‌زدایی بسیار دقیق و پایدار وابسته است. چنانچه بخار آب حل‌شده در جریان گاز پیش از ورود به خطوط لوله سرد زیردریایی یا خشکی خارج نشود، کل سامانه خط لوله از آستانه ترمودینامیکی پایداری هیدرات عبور خواهد کرد.[1][3]

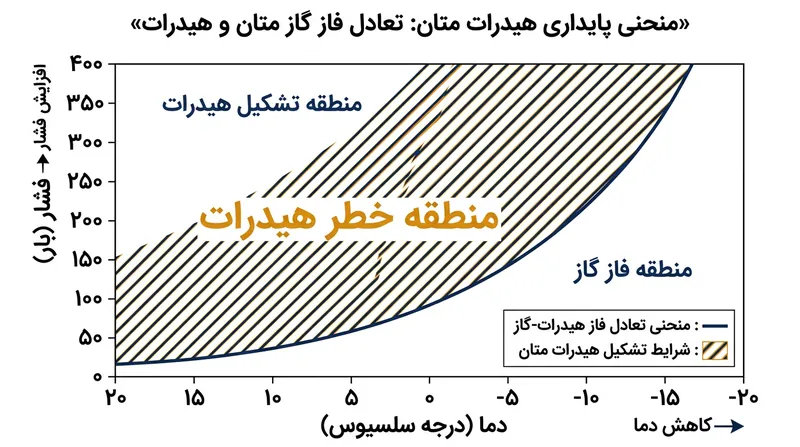

در فشارهای عملیاتی بیش از ۶۰۰ پوند بر اینچ مربع و دماهای نزدیک به انجماد، مولکول‌های آب و متان در شبکه‌ای بلوری و صلب به هم پیوند می‌خورند. این ساختارهای یخ‌گونه که از نظر شیمیایی کلاترات یا هیدرات متان نامیده می‌شوند، به‌سرعت انباشته شده و به دیواره‌های داخلی لوله می‌چسبند.[3][5]

تشکیل توده‌های سخت هیدرات مانند دیواره‌ای بتنی مسیر خط لوله را به‌کلی مسدود می‌کند، جریان گاز را متوقف می‌سازد و اختلاف فشارهای شدید و خطرناکی به بار می‌آورد که سلامت ساختاری تأسیسات را تهدید می‌کند. پاک‌سازی این توده‌ها مستلزم تخلیه فشار فوق‌العاده پرخطر یا تزریق سنگین مواد شیمیایی است، ازاین‌رو پیشگیری مطلق تنها رویکرد پایدار در مهندسی فرآیند به شمار می‌رود.[3][5]

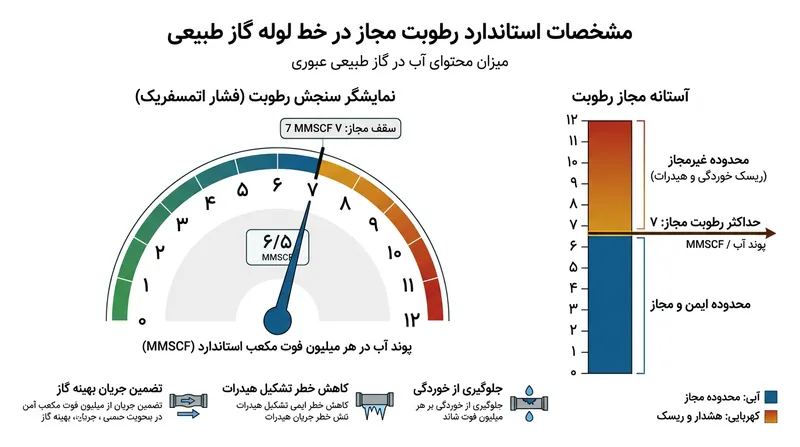

به منظور مهار تشکیل هیدرات، بهره‌برداران ملزم‌اند آب حل‌شده مخزن را بلافاصله در تأسیسات پالایشی پیش از تزریق به شبکه سراسری جدا کنند. استانداردهای صنعتی حداکثر میزان مجاز رطوبت را به رقمی سخت‌گیرانه یعنی هفت پوند آب به ازای هر میلیون فوت مکعب استاندارد گاز طبیعی محدود کرده‌اند.[1][4]

دستیابی پایدار به این شاخص سخت‌گیرانه نیازمند فرآیند پیوسته جذب شیمیایی پیش از خروج گاز از پالایشگاه است. فناوری غالب و بنیادین در سراسر زیرساخت‌های انرژی جهان برای این رطوبت‌زدایی، سامانه نم‌زدایی با تری‌اتیلن گلیکول به‌عنوان یک نم‌گیر مایع پربازده است.[1][2]

شیمی تری‌اتیلن گلیکول

تری‌اتیلن گلیکول به دلیل ساختار مولکولی متمایز و پایداری حرارتی کم‌نظیر، گزینه‌ای ایده‌آل برای نم‌زدایی مایع به حساب می‌آید. این ترکیب از سه واحد اتیلن اکساید تشکیل شده که به گروه‌های هیدروکسیل ختم می‌شوند و میل پیوندی شدیدی برای به دام انداختن مولکول‌های آب عبوری ایجاد می‌کنند.[2]

این ماده جاذب رطوبت، میل ترکیبی بالایی دارد و به شکل فعال بخار آب را جذب و با آن پیوند برقرار می‌کند، درحالی‌که جریان گازهای هیدروکربوری عبوری را تا حد زیادی نادیده می‌گیرد. همچنین نقطه جوش بالای آن یعنی ۵۵۰ درجه فارنهایت، خصیصه‌ای فیزیکی است که نقشی حیاتی در مرحله بازیافت گلیکول ایفا می‌کند.[1][2]

چرخه نم‌زدایی درون مخزنی تحت‌فشار و عمودی موسوم به برج تماس یا برج جذب آغاز می‌شود. گاز طبیعی مرطوب مستقیماً از تفکیک‌کننده‌های سرچاهی با فشاری معمولاً بین ۶۰۰ تا ۱۲۰۰ پوند بر اینچ مربع وارد پایه پایینی این برج می‌شود.[1][4]

هم‌زمان با صعود گاز فشرده از میان سینی‌ها یا پکینگ‌های ساختاریافته درون برج، گلیکول خشک و بازیافتی از بخش بالایی تزریق می‌شود. این نم‌گیر مایع به صورت بارانی به سمت پایین ریزش کرده و جریانی متقابل و متلاطم در برابر گاز بالارونده ایجاد می‌کند.[1]

طراحی جریان ناهمسو، سطح تماس فیزیکی میان گاز مرطوب و مایع نم‌گیر فرودآینده را به حداکثر می‌رساند. گلیکول با چگالی بالاتر رطوبت را از جریان هیدروکربور بیرون می‌کشد و بخار آب را سینی‌به‌سینی به خود جذب می‌کند.[1]

گاز در زمان رسیدن به تاج برج تماس، به‌طور کامل رطوبت‌زدایی و آماده انتقال شده است. این گاز خشک و استاندارد برج را ترک کرده و به مشخصه سخت‌گیرانه کمتر از هفت پوند آب بر میلیون فوت مکعب استاندارد دست می‌یابد.[1][4]

تبخیر و جداسازی آب جذب‌شده

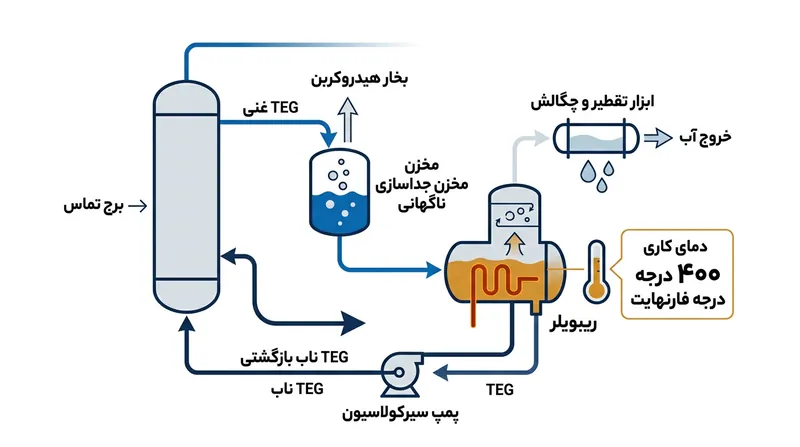

درحالی‌که گاز خشک روانه شبکه لوله‌های انتقال می‌شود، گلیکول اشباع‌شده از آب که در صنعت با عنوان گلیکول غنی یا غلیظ شناخته می‌شود، در کف برج جمع می‌گردد. این جریان باید به طور پیوسته احیا و بازیافت شود تا پیوستگی عملیاتی چرخه نم‌زدایی پالایشگاه حفظ گردد.[1]

گلیکول غنی از بخش تحتانی برج خارج شده و وارد یک مخزن تفکیک‌کننده ناگهانی یا فلش می‌شود. این مخزن میانی فشار سیال را تا نزدیکی سطح اتمسفر کاهش می‌دهد تا گازهای متان و هیدروکربن‌های سبکی که ناخواسته به همراه گلیکول کشیده شده‌اند به صورت ایمن جدا و بازیافت شوند.[1][4]

سیال پس از خروج از مخزن فلش به ریبویلر هدایت می‌شود که قلب حرارتی کل سامانه بازیافت محسوب می‌گردد. ریبویلر با اعمال حرارت مستقیم، آب جذب‌شده مخزن را از گلیکول از طریق فرایند تقطیر پیوسته جدا می‌سازد.[1]

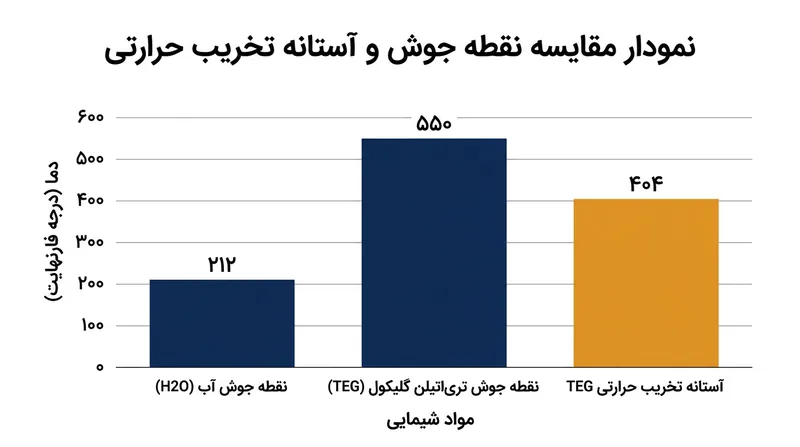

کنترل دقیق دمای ریبویلر بازدهی و ایمنی کل فرایند را رقم می‌زند. از آنجا که نقطه جوش آب ۲۱۲ درجه فارنهایت و تری‌اتیلن گلیکول ۵۵۰ درجه فارنهایت است، مهندسان با تکیه بر این اختلاف دمای قابل‌توجه، بخار آب را بدون تبخیر گلیکول خارج می‌کنند.[1][2]

دمای کاری ریبویلر در شرایط متعارف بهره‌برداری معمولاً بین ۳۵۰ تا ۴۰۰ درجه فارنهایت تثبیت می‌شود. این بازه دمایی تبخیر سریع آب محبوس را تضمین می‌کند، ضمن آنکه ایمن‌تر از آستانه بحرانی ۴۰۴ درجه فارنهایت است؛ جایی که مولکول گلیکول دچار شکست و زوال حرارتی می‌شود.[1][2]

آب تبخیرشده از مجرای عمودی برج تقطیر همراه به اتمسفر تخلیه شده و رطوبتی را که از گاز طبیعی استخراج شده بود خارج می‌کند. آنچه در مخزن باقی می‌ماند گلیکول تهی یا احیاشده است که خلوص آن دوباره به ۹۸.۵ تا ۹۹.۵ درصد بازگشته است.[1]

مهار ترکیبات آلی فرار

فرایند احیای حرارتی با وجود کارایی بالا در بازسازی گلیکول، چالش‌های محیط‌زیستی و نظارتی قابل‌توجهی برای پالایشگاه‌ها به همراه دارد. تری‌اتیلن گلیکول نه‌تنها آب را جذب می‌کند، بلکه اندکی تمایل به انحلال هیدروکربن‌های آروماتیک همراه گاز خام نیز دارد.[1][2]

طی فاز جذب در برج تماس، گلیکول مقادیر اندکی از بنزن، تولوئن، اتیل‌بنزن و زایلن‌ها را جذب می‌کند. این آلاینده‌های خطرناک در محلول گلیکول غنی حل شده و از برج پرفشار مستقیم به ریبویلر داغ منتقل می‌شوند.[1][4]

وقتی گلیکول غنی برای تبخیر آب حرارت می‌بیند، ترکیبات آروماتیک و گازهای آلی فرار نیز هم‌زمان به جوش می‌آیند. در گذشته، این آلاینده‌های غلیظ همراه با بخار بی‌خطر آب از ونت‌های خروجی مستقیماً وارد اتمسفر می‌شدند.[1]

مقررات مدرن محیط‌زیستی، نظیر ضوابط سال ۲۰۰۷ آژانس حفاظت از محیط‌زیست ایالات متحده، انتشار این گازها را به‌شدت محدود کرده‌اند. اکنون پالایشگاه‌ها موظف‌اند جریان‌های گازی ونت را مهار و معدوم کنند؛ الزامی که معماری تأسیسات نم‌زدایی را متحول ساخته است.[1]

بهره‌برداران، گازهای خروجی برج تقطیر را از درون چگالنده‌های تخصصی عبور می‌دهند تا هیدروکربن‌های مایع سنگین‌تر برای فروش یا دفع جداسازی شوند. سپس گازهای غیرقابل‌چگالش از جمله متان و ترکیبات فرار سبک‌تر از طریق خطوط لوله بسته به سامانه‌های اکسیداسیون حرارتی یا محفظه‌های احتراق بسته منتقل می‌شوند.[1][4]

این کورههای دمابالا تا ۹۹ درصد آلاینده‌های زیان‌بار را سوزانده و آن‌ها را به دی‌اکسید کربن و بخار آب تبدیل می‌کنند. این زیرساخت مهار انتشار اکنون یکی از اجزای اجباری و تحت نظارت دقیق تمام واحدهای نم‌زدایی جدید به شمار می‌رود.[1]

موازنه دبی گردشی و بار حرارتی

مدیریت یک واحد نم‌زدایی گلیکول مستلزم موازنه‌ای ظریف و مداوم میان دینامیک سیالات و ترمودینامیک است. اساسی‌ترین پارامتر عملیاتی نرخ چرخش گلیکول است که مهندسان آن را بر اساس گالن مایع پمپاژشده به ازای هر پوند آب حذف‌شده می‌سنجند.[1]

یک سامانه نم‌زدایی استاندارد بین دو تا شش گالن گلیکول را به ازای هر پوند آب استخراج‌شده به گردش درمی‌آورد. افزایش دبی گردشی موجب رطوبت‌زدایی بیشتر می‌شود، اما بار حرارتی ریبویلر را برای گرم‌کردن این حجم از مایع به‌صورت تصاعدی بالا می‌برد.[1]

دبی بالاتر گلیکول همچنین به جذب بیشتر ترکیبات آروماتیک می‌انجامد که فشار فرآیندی سامانه‌های کنترل انتشار را سنگین‌تر می‌کند. ازاین‌رو بهره‌برداران دور پمپ‌ها را در نقطه‌ای تنظیم می‌کنند که بدون تحمیل بار اضافی بر ریبویلر و مشعل‌ها، مشخصات گاز حفظ شود.[1][4]

دمای گلیکول بازیافتی هنگام ورود به بالای برج تماس نیز تأثیری تعیین‌کننده بر عملکرد کل واحد دارد. اگر گلیکول بیش‌ازحد داغ باشد تبخیر شده و با گاز خشک خارج می‌شود و اگر بیش‌ازحد سرد باشد گرانروی آن افزایش یافته و راندمان جذب به‌شدت افت می‌کند.[1][2]

بهره‌برداران گلیکول بازیافتی را معمولاً با دمایی ۱۰ تا ۱۵ درجه فارنهایت گرم‌تر از گاز ورودی تزریق می‌کنند. این موازنه حرارتی مانع از میعان ناخواسته هیدروکربن‌های سنگین‌ترِ گاز به فاز مایع درون برج تماس می‌شود.[1]

بهای تضمین پایداری جریان

هزینه‌های سرمایه‌ای و جاری نم‌زدایی با گلیکول سهم چشمگیری از کل هزینه‌های فرآورش گاز طبیعی را به خود اختصاص می‌دهد. ریبویلر به تنهایی حجم زیادی از گاز سوخت پالایشگاه را برای حفظ دمای عملیاتی ۴۰۰ درجه در تمام طول سال مصرف می‌کند.[1][4]

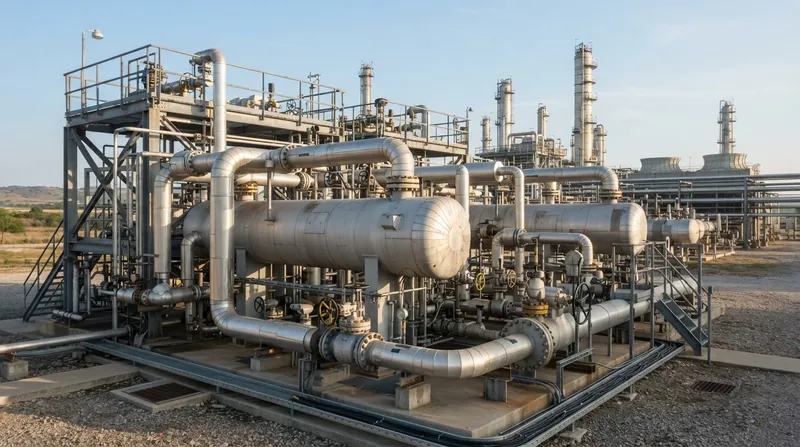

برای کاهش این بار سنگین انرژی، تأسیسات مدرن مبدل‌های حرارتی گلیکول غنی و فقیر را در شبکه لوله‌کشی مستقر می‌کنند. این مبدل‌ها حرارت گلیکول داغ خروجی از ریبویلر را به گلیکول سرد ورودی از برج تماس منتقل کرده و آن را پیش‌گرم می‌کنند.[1]

این یکپارچگی حرارتی مصرف سوخت ریبویلر را تا ۴۰ درصد کاهش داده و هزینه‌های عملیاتی و انتشار ناشی از احتراق را به‌طور چشمگیری مهار می‌کند. همچنین گلیکول تهی را پیش از ورود مجدد به برج تا حدی خنک کرده و نیاز به تجهیزات تبرید را کم می‌کند.[1]

با وجود مصرف بالای انرژی، توجیه اقتصادی نم‌زدایی مداوم در برابر خسارات انسداد خطوط کاملاً روشن است. ایجاد حتی یک توده هیدرات در خط لوله زیردریایی آب‌های عمیق، تولید میلیون‌ها دلار گاز را متوقف کرده و مستلزم هفته‌ها عملیات رفع انسداد پرهزینه و خطرناک است.[3][5]

برج‌های رطوبت‌زدایی با حذف آب حل‌شده در مبدأ، پایداری جریان را که لازمه فیزیکی انتقال گاز در فواصل طولانی است تضمین می‌کنند. میل پیوندی تری‌اتیلن گلیکول شریان‌های انرژی جهان را بدون انسداد، با فشار یکنواخت و آماده بهره‌برداری نگه می‌دارد.[1][2]
