هماهنگی سختی فنر بادی با فشار باد: چرا سیستم تعلیق بادی بسامد سواری را ثابت نگه می‌دارد؟

بارگذاری حدود ۴۵۰ کیلوگرم (۱۰۰۰ پوند) چمدان، سرنشین و سوخت در یک شاسی‌بلند لوکس مدرن، واقعیت فیزیکی خودرو را به کلی دگرگون می‌کند. شاسی ناگهان با افزایش چشمگیر جرم فنربندی‌شده مواجه می‌شود. در خودرویی مجهز به فنرهای لول فولادی سنتی، این وزن اضافه فقط سپر عقب را به سمت آسفالت متمایل نمی‌کند.[1]

بلکه کیفیت سواری خودرو را به طور فعال کاهش می‌دهد. واکنش تعلیق کند و بی‌رمق می‌شود، شاسی روی پستی‌وبلندی‌های بزرگراه تکان‌های ناخوشایند می‌خورد و آن فرمان‌پذیری دقیقی که مهندسان برای خودرو تدارک دیده‌اند از بین می‌رود.

این افت عملکرد به دلیل یک رابطه ریاضی دقیق رخ می‌دهد که نحوه جذب ضربات در خودرو را کنترل می‌کند. اما در خودرویی مجهز به سیستم تعلیق بادی، مانند پورشه کاین مدل ۲۰۲۶ یا رنج‌روور، این بار ۴۵۰ کیلوگرمی عملا محو و بی‌اثر می‌شود.

فیزیک بسامد سواری

حس رانندگی خودرو در زمان پر بودن سرنشینان، عینا مشابه زمانی است که فقط راننده پشت فرمان نشسته باشد. این پدیده صرفا نتیجه تنظیم و تراز کردن ارتفاع خودرو نیست؛ بلکه حاصل تطبیق بی‌نقص سختی پنوماتیک با فشار باد سیستم است.[2]

برای فهمیدن این‌که چرا وزن اضافی کیفیت سواری خودروهای مجهز به فنر فولادی را به هم می‌ریزد، باید به فرمول بسامد طبیعی نگاه کرد. به گفته شرکت آپتیمم‌جی (OptimumG): «بسامد سواری همان بسامد طبیعی نامیرا و ذاتی بدنه در حین حرکت است.» این بسامد بر حسب هرتز، یا چرخه بر ثانیه، سنجیده می‌شود.

آکادمی های پرفورمنس (High Performance Academy) اشاره می‌کند: «خودروهای جاده‌ای روی ۱٫۰ تا ۱٫۵ هرتز تنظیم می‌شوند، خودروهای تندرو روی ۱٫۵ تا ۲٫۰، خودروهای مسابقه‌ای بدون نیروی دان‌فورس روی ۲٫۰ تا ۲٫۵ و خودروهای دارای نیروی دان‌فورس روی ۳٫۰ و بالاتر.» این بسامد ۱٫۰ تا ۱٫۵ هرتزی تقریبا مشابه ریتم گام برداشتن طبیعی انسان هنگام راه رفتن است؛ به همین خاطر برای مغز حس راحتی و آرامش ایجاد می‌کند.

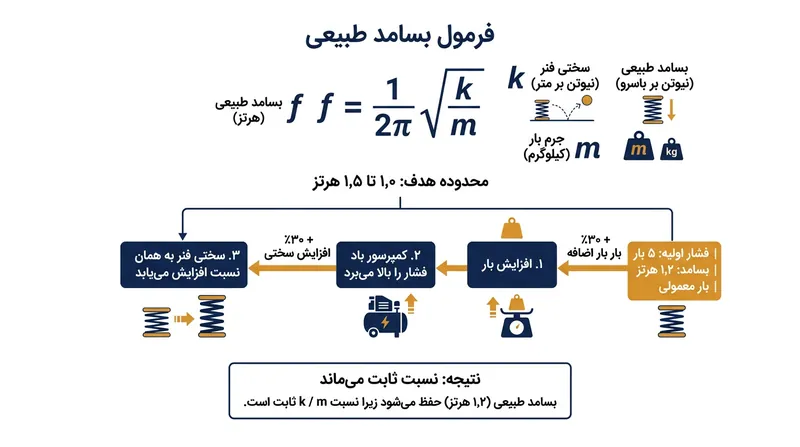

بسامد طبیعی از تقسیم سختی فنر بر جرم فنربندی‌شده زیر آن و سپس محاسبه ریشه دوم (جذر) این نسبت به دست می‌آید.

طبق تعریف ویکی‌پدیا: «جرم فنربندی‌شده... بخشی از جرم کل خودرو است که توسط فنرهای سیستم تعلیق نگه داشته و تحمل می‌شود.»[1]

چگونه فنرهای بادی مشکل جرم اضافه را حل می‌کنند

در یک سیستم تعلیق مرسوم، فنر لول فولادی سختی ثابتی دارد. این ضریب فنر در زمان ساخت قطعه، برای همیشه درون ساختار فلز تثبیت شده است.

هنگامی که خودرو را پر از بار می‌کنید، جرم موجود در مخرج معادله بالا می‌رود، اما سختی فنر در صورت کسر بدون هیچ تغییری باقی می‌ماند. با بزرگ‌تر شدن مخرج و ثابت ماندن صورت، کل نسبت کوچک‌تر شده و بسامد سواری افت می‌کند.

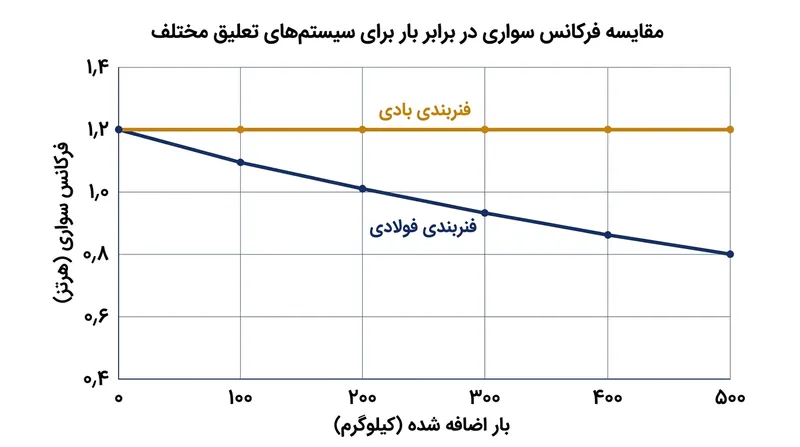

یک خودروی لوکس که برای بسامد ایده‌آل ۱٫۲ هرتز مهندسی شده، با بار کامل ممکن است به ۰٫۸ هرتز سقوط کند. در این بسامد پایین‌تر، نوسان سیستم تعلیق بیش از حد کُند می‌شود و حالتی شناور و شبیه به تاب خوردن قایق پدید می‌آورد؛ سواری تهوع‌آوری که توان کنترل اینرسی بدنه را روی دست‌اندازهای مسیر ندارد.

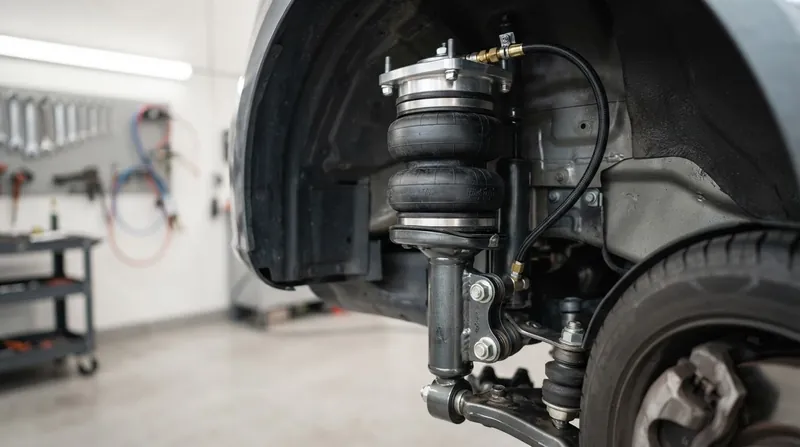

سیستم تعلیق بادی، فنر فولادی را با یک کیسه لاستیکی منعطف و تقویت‌شده پر از هوای فشرده جایگزین می‌کند. وقتی همان ۴۵۰ کیلوگرم بار اضافه به خودرو تحمیل می‌شود، این جرم مازاد فنر بادی را فشرده کرده و ارتفاع خودرو افت می‌کند.

حسگرهای تراز ارتفاع این فرورفتگی را تشخیص داده و به کمپرسور باد دستور مداخله می‌دهند. کمپرسور هوای بیشتری به داخل کیسه می‌فرستد تا ارتفاع خودرو دوباره به تراز هدف بازگردد.

حفظ نسبت ریاضی

با تزریق هوای بیشتر به همان حجم فیزیکی ثابت، سامانه فشار باد درونی را به میزان قابل‌توجهی افزایش می‌دهد. این درست همان جایی است که فیزیک گازها پاسخی هوشمندانه برای حل معضل بار اضافی ارائه می‌کند.[2]

بر اساس قانون بویل و اصول دینامیک شاره‌ها، سختی یک حجم مشخص از گاز به صورت مستقیم با فشار مطلق آن متناسب است.[2]

اگر بار واردشده جرم فنربندی‌شده را ۳۰ درصد افزایش دهد، کمپرسور باید فشار داخلی فنر بادی را دقیقا ۳۰ درصد بالا ببرد تا بتواند این جرم را به ارتفاع اولیه برگرداند.

به دلیل این‌که فشار باد ۳۰ درصد افزایش می‌یابد، سختی پنوماتیک فنر بادی نیز دقیقا ۳۰ درصد بیشتر می‌شود.[2]

میراکنندگی تطبیقی و سطح مؤثر

حال دوباره به معادله بسامد طبیعی نگاه کنید. اگر جرم فنربندی‌شده ۳۰ درصد زیاد شود و سختی فنر نیز هم‌زمان ۳۰ درصد بالا برود، نسبت میان این دو عدد کاملا ثابت می‌ماند.

جذر این نسبت دست‌نخورده باقی می‌ماند. در نتیجه، بسامد سواری بدون توجه به این‌که چه مقدار بار در کابین یا صندوق عقب چیده شده، دقیقاً روی همان هدف مهندسی‌شده ۱٫۲ هرتز قفل می‌ماند.

این افزایش متناسب، برتری بنیادین تعلیق بادی است. همین ویژگی نشان می‌دهد چرا تریلی‌های تجاری که در حالت خالی ممکن است حدود ۱۶ تن و در حالت بارگیری کامل به بیش از ۳۶ تن برسند، تماما به فنرهای بادی اتکا دارند.[2]

اگر کامیونی از فنرهای فولادی آن‌قدر سفت استفاده می‌کرد که بتواند بار یک تریلر کامل را تحمل کند، بسامد سواری خودرو در حالت خالی چنان بالا می‌رفت که تعلیق به سختی یک تکه سنگ می‌شد و روی هر چاله ستون فقرات راننده را خرد می‌کرد. فنرهای بادی به کامیون اجازه می‌دهند در هر دو حالت نهایت راحتی را ارائه دهد.[2]

تراکم بی‌دررو و سختی پویا

با این حال، حفظ بسامد طبیعی فنر تنها نیمی از ماجراست؛ کمک‌فنرها یا میراکننده‌ها نیز باید بتوانند این سختی افزایش‌یافته را مدیریت کنند.

اگر ضریب فنر ۳۰ درصد افزایش یابد اما نیروی میراکننده ثابت بماند، سیستم دچار کم‌میرایی می‌شود که پس از هر ضربه موجب جهش‌ها و تکان‌های مکرر خواهد شد.

به همین خاطر است که سیستم‌های تعلیق بادی مدرن تقریبا همیشه با کمک‌فنرهای تطبیقی همراه می‌شوند. به محض این‌که واحد کنترل الکترونیکی خودرو افزایش فشار باد و وزن بار را شناسایی می‌کند، هم‌زمان به کمک‌فنرهای تطبیقی فرمان می‌دهد تا مسیر عبور روغن هیدرولیک را محدود کنند و نیروی میرایی را متناسب با سفتی فنر بادی افزایش دهند.

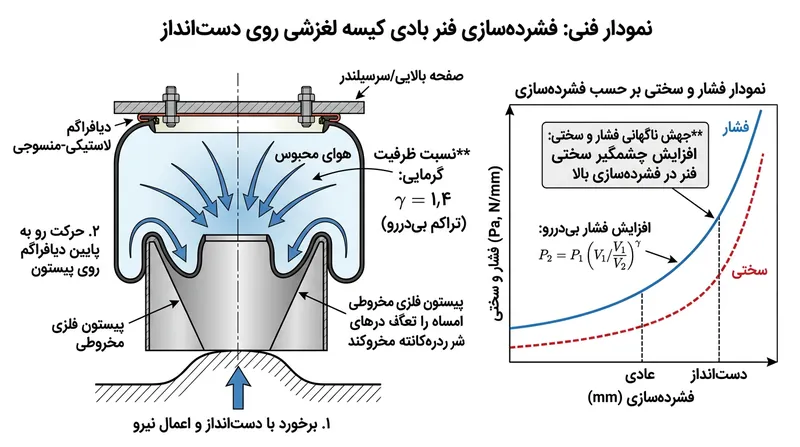

ساختار فیزیکی فنر بادی نیز نقش بسزایی در رفتار دینامیکی آن ایفا می‌کند. اغلب فنرهای بادی خودرو از طرح «کیسه لغزشی» بهره می‌برند، جایی که دیافراگم لاستیکی هم‌زمان با فشرده شدن تعلیق، روی یک پیستون مرکزی فلزی یا پلاستیکی به سمت پایین می‌لغزد.[2]

مهندسان با مخروطی کردن یا باز کردن شیب این پیستون مرکزی می‌توانند سطح مؤثر فنر را به صورت پویا کنترل کنند. اگر پیستون در قسمت پایین عریض‌تر شود، سطح مؤثر با فشرده شدن فنر افزایش می‌یابد؛ پدیده‌ای که باعث افزایش نمایی ضریب فنر می‌شود تا در ضربات سنگین، مانع از برخورد شاسی با ضربه‌گیرها گردد.[2]

با وجود این‌که رابطه ایستایی بین فشار و بار، بسامد سواری را کاملا حفظ می‌کند، رفتار دینامیکی فنر بادی روی دست‌انداز پیچیدگی دیگری را نیز وارد بازی می‌کند.[2]

وقتی خودرو با سرعت ۱۰۰ کیلومتر بر ساعت وارد یک چاله می‌شود، هوای درون کیسه در کسری از ثانیه فشرده می‌شود. این تراکم برق‌آسا فرصتی برای انتقال گرما به محیط باقی نمی‌گذارد و فرآیندی بی‌دررو یا آدیاباتیک می‌سازد.[2]

در طول تراکم بی‌دررو، هوا مانند یک گاز کامل با نسبت ظرفیت گرمایی تقریبا ۱٫۴ رفتار می‌کند. این گرمایش آنی باعث می‌شود فشار — و در نتیجه سختی فنر — برای لحظه‌ای ناگهان جهش کند و مانند یک ضربه‌گیر طبیعی مانع از کوبش انتهای کورس تعلیق شود.[2]

در نهایت، تعلیق بادی صرفا ابزاری برای بالا بردن شاسی روی موانع آفرود یا کاهش ارتفاع برای بهبود آیرودینامیک در سرعت‌های بزرگراهی نیست.

این سیستم یک متعادل‌کننده ریاضی و پویاست که خواص فیزیکی خود را پیوسته بازتنظیم می‌کند تا سنگینی هیچ باری نتواند آسایش مهندسی‌شده خودرو را بر هم بزند.[2]
