کسینوس زاویه فاز: ضریب توان چگونه جریمه‌های توان راکتیو شبکه را تعیین می‌کند

شرکت برق ساختار صورت‌حساب مصرف‌کنندگان صنعتی را تعیین می‌کند و با در اختیار داشتن اختیار قانونی برای وضع جریمه‌های مالی در قبال استفاده ناکارآمد از شبکه، این قدرت را در پایان هر دوره صورت‌حساب ماهانه اعمال می‌کند. هنگامی که یک کارخانه تولیدی از شبکه برق می‌گیرد، شرکت برق تنها انرژی خام مصرف‌شده را اندازه‌گیری نمی‌کند، بلکه میزان کارایی تبدیل این انرژی به کار مفید را نیز می‌سنجد. این بازده توسط ضریب توان کمی‌سازی می‌شود؛ معیاری که تعیین می‌کند آیا یک تأسیسات باید نرخ‌های استاندارد را بپردازد یا متحمل جریمه‌های سنگین توان راکتیو شود.[3]

سازوکار این سیستم جریمه ریشه در فیزیک بنیادی مدارهای جریان متناوب (AC) دارد. در یک سیستم الکتریکی ایده‌آل، شکل‌موج‌های ولتاژ و جریان در هماهنگی کامل با هم بالا و پایین می‌روند. با این حال، محیط‌های صنعتی تحت سلطه بارهای القایی هستند - مانند موتورهای الکتریکی، ترانسفورماتورها و روشنایی‌های تخلیه با شدت بالا - که برای عملکرد خود به میدان‌های مغناطیسی وابسته‌اند. این میدان‌های مغناطیسی باعث می‌شوند شکل‌موج جریان از شکل‌موج ولتاژ عقب بیفتد و یک اختلاف فاز ایجاد کند.[1]

این اختلاف فاز تمایز مهمی را میان انواع مختلف توان که در شبکه جریان دارند، ایجاد می‌کند. توان واقعی که با کیلووات (kW) اندازه‌گیری می‌شود، انرژی واقعی است که کار فیزیکی انجام می‌دهد، مانند چرخاندن محور یک موتور. توان راکتیو که با کیلوولت-آمپر راکتیو (kVAR) اندازه‌گیری می‌شود، انرژی مورد نیاز برای حفظ میدان‌های مغناطیسی است. اگرچه توان راکتیو هیچ کار مفیدی انجام نمی‌دهد، اما همچنان ظرفیت خطوط انتقال و ترانسفورماتورهای شرکت برق را اشغال می‌کند.[6]

رابطه بین این انواع توان به صورت هندسی توسط مثلث توان نشان داده می‌شود. جمع برداری توان واقعی و توان راکتیو، توان ظاهری را به دست می‌دهد که با کیلوولت-آمپر (kVA) اندازه‌گیری می‌شود و نشان‌دهنده کل توانی است که شرکت برق باید تولید و تحویل دهد. ضریب توان از نظر ریاضی به عنوان نسبت توان واقعی به توان ظاهری تعریف می‌شود. نکته کلیدی این است که این نسبت دقیقاً برابر با کسینوس زاویه فاز بین شکل‌موج‌های ولتاژ و جریان است.[1][6]

ضریب توان ۱.۰ یا واحد، نشان می‌دهد که ولتاژ و جریان کاملاً هم‌تراز هستند، به این معنی که تمام توان تحویلی در حال انجام کار مفید است. با افزایش زاویه فاز به دلیل بارهای القایی، کسینوس آن زاویه کاهش می‌یابد که منجر به ضریب توان پایین‌تر می‌شود. به عنوان مثال، ضریب توان ۰.۷۰ به این معنی است که تنها ۷۰ درصد از توان کشیده‌شده از شبکه در حال انجام کار واقعی است، در حالی که ۳۰ درصد باقی‌مانده توان راکتیو است که برای حفظ میدان‌های مغناطیسی در رفت و برگشت است.[1]

از دیدگاه شرکت برق، این ناکارآمدی نشان‌دهنده یک بار زیرساختی قابل‌توجه است. برای تحویل توان واقعی لازم به تأسیساتی با ضریب توان پایین، شرکت برق باید مقدار بسیار بیشتری توان ظاهری تولید و منتقل کند. این امر نیازمند ژنراتورهای بزرگ‌تر، کابل‌های انتقال ضخیم‌تر و ترانسفورماتورهای حجیم‌تر برای مدیریت جریان اضافی است که در عین حال تلفات حرارتی مقاومتی را در طول شبکه توزیع افزایش می‌دهد.[4]

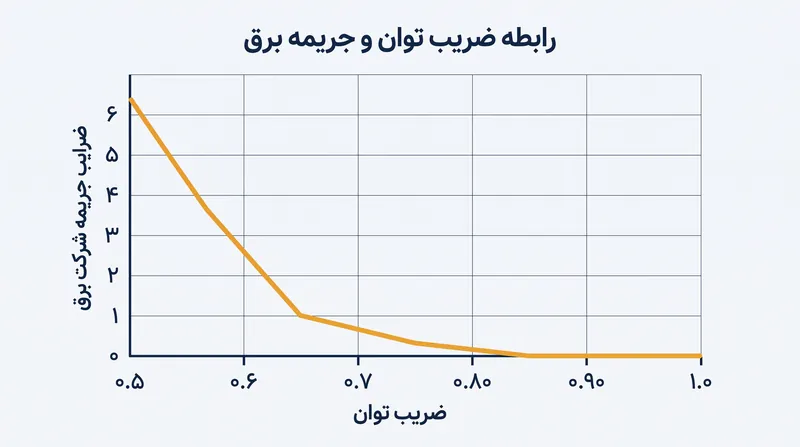

برای جبران هزینه‌های این زیرساخت‌های مازاد، شرکت‌های برق جریمه‌های توان راکتیو را بر مصرف‌کنندگان صنعتی و تجاری بزرگ اعمال می‌کنند. بر اساس داده‌های سازمان تحقیق و توسعه انرژی ایالت نیویورک (NYSERDA)، این جریمه‌ها معمولاً زمانی اعمال می‌شوند که ضریب توان یک تأسیسات از آستانه مشخصی که اغلب توسط اپراتورهای منطقه‌ای شبکه بین ۰.۸۵ و ۰.۹۵ تعیین می‌شود، پایین‌تر بیاید. تعدیل‌های صورت‌حساب می‌تواند قابل‌توجه باشد. در یک گزارش توجیهی در سال ۲۰۲۶ از شرکت Heaven Green Energy توضیح داده شده است: «جریمه ضریب توان، جریمه‌ای است که توسط هیئت برق یا شرکت برق به دلیل عدم حفظ ضریب توان در محدوده مقرر از مصرف‌کننده دریافت می‌شود»، و خاطرنشان می‌کند که چنین جریمه‌هایی می‌توانند کل هزینه‌های برق را تا ۲۰ درصد افزایش دهند.[3][4]

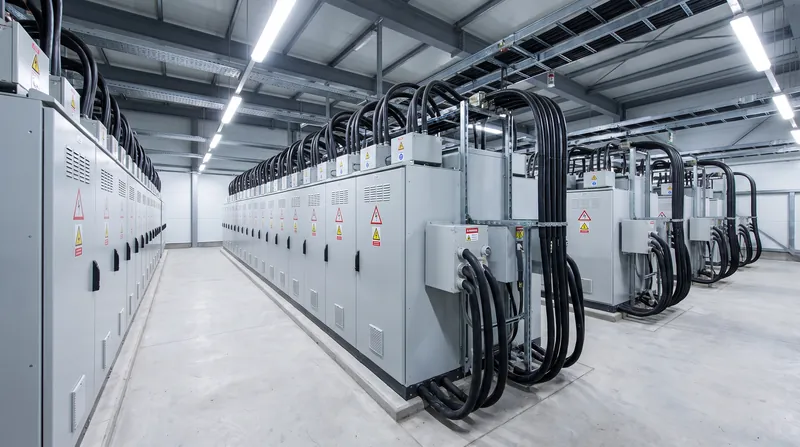

دفاع اصلی در برابر این جریمه‌ها، اصلاح ضریب توان (PFC) است. با نصب بانک‌های خازنی به موازات بارهای القایی، تأسیسات می‌توانند با جریان پس‌فاز مقابله کنند. خازن‌ها توان راکتیو را به گونه‌ای ذخیره و آزاد می‌کنند که از شکل‌موج ولتاژ پیشی می‌گیرد و عملاً توان راکتیو پس‌فاز مورد نیاز موتورها و ترانسفورماتورها را خنثی می‌کند. این تبادل محلی انرژی راکتیو مانع از آن می‌شود که این انرژی مسیر طولانی از ژنراتورهای شرکت برق را طی کند.[2][5]

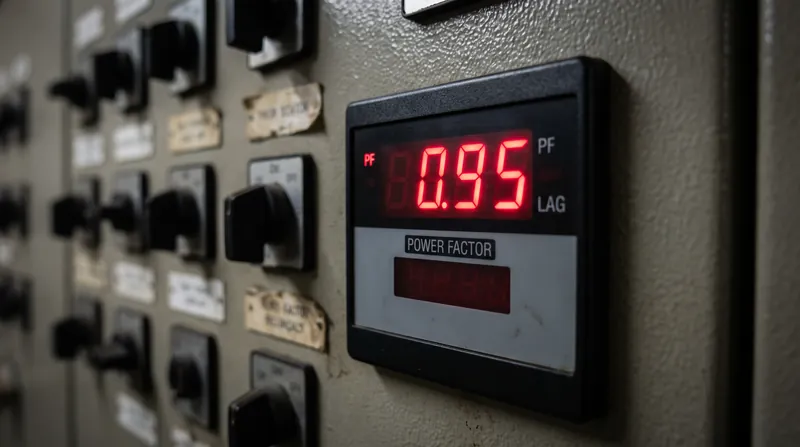

اجرای اصلاح ضریب توان در محل بار نیازمند ارزیابی دقیق پروفایل الکتریکی تأسیسات است. مهندسان باید ظرفیت دقیق کیلوولت-آمپر راکتیو (kVAR) بانک‌های خازنی مورد نیاز برای کاهش زاویه فاز و افزایش ضریب توان به بالاتر از آستانه جریمه شرکت برق را محاسبه کنند. مستندات فنی شرکت Toshiba America Electronic Components با اشاره به اینکه «مدارهای اصلاح ضریب توان (PFC) برای بهبود ضریب توان بارهای الکتریکی استفاده می‌شوند»، به تفصیل شرح می‌دهد که چگونه مدارهای PFC فعال می‌توانند با روشن و خاموش شدن ماشین‌آلات مختلف، ظرفیت خازنی را به صورت پویا و در لحظه تنظیم کنند.[2][4]

منطق مالی اصلاح ضریب توان بر اساس دوره بازگشت سرمایه هدایت می‌شود. هزینه سرمایه‌ای مورد نیاز برای خرید و نصب بانک‌های خازنی یا کندانسورهای سنکرون در برابر صرفه‌جویی ماهانه حاصل از حذف جریمه‌های شرکت برق سنجیده می‌شود. همان‌طور که در دستورالعمل‌های صنعتی شرکت Schneider Electric بیان شده است، برای مصرف‌کنندگان سنگین صنعتی که به طور پیوسته فعالیت می‌کنند، بازگشت سرمایه اغلب به سرعت محقق می‌شود و یک جریمه نظارتی را به یک ارتقای زیرساختی قابل پیش‌بینی تبدیل می‌کند.[5]

فراتر از صورت‌حساب‌های فردی، اصلاح گسترده ضریب توان نقش مهمی در ثبات کلان شبکه ایفا می‌کند. با گذار شبکه‌های برق به سمت نفوذ بیشتر انرژی‌های تجدیدپذیر در سال ۲۰۲۶ و پس از آن، مدیریت توان راکتیو به طور فزاینده‌ای پیچیده می‌شود. ژنراتورهای سنتی سوخت فسیلی به طور طبیعی پشتیبانی توان راکتیو را فراهم می‌کنند، اما منابع مبتنی بر اینورتر مانند انرژی خورشیدی و بادی برای تقلید از این رفتار به سیستم‌های کنترلی پیچیده‌ای نیاز دارند.[7]

با به حداقل رساندن بار توان راکتیو در سطح مصرف‌کننده، شرکت‌های برق می‌توانند ظرفیت انتقال موجود را آزاد کرده و نیاز به توسعه پرهزینه شبکه را به تعویق بیندازند. بنابراین، کسینوس زاویه فاز صرفاً یک مفهوم ریاضی انتزاعی نیست؛ بلکه یک معیار بنیادین است که کارایی فیزیکی و دوام اقتصادی زیرساخت‌های برق مدرن را هدایت می‌کند.[7]
