کف اینرسی: چگونه اینورترهای شکل‌دهنده شبکه جایگزین انرژی جنبشی توربین‌های چرخان می‌شوند

شبکه برق جریان متناوب بر اساس یک محدودیت فیزیکی سختگیرانه عمل می‌کند: عرضه و تقاضا باید به‌طور لحظه‌ای در تعادل باشند تا فرکانس دقیقاً روی ۶۰ هرتز (یا ۵۰ هرتز در بسیاری از نقاط جهان) حفظ شود. اگر تقاضا به‌شدت افزایش یابد یا یک خط انتقال قطع شود، این فرکانس افت می‌کند. از نظر تاریخی، این محدودیت توسط جرم فیزیکی عظیم ژنراتورهای شبکه برآورده می‌شد.

نیروگاه‌های زغال‌سنگ، هسته‌ای و گاز طبیعی همگی با چرخاندن روتورهای فولادی عظیم برق تولید می‌کنند. هنگامی که یک عدم تعادل ناگهانی رخ می‌دهد، انرژی جنبشی ذخیره‌شده در این هزاران تن فلز در حال چرخش مانند یک کمک‌فنر عمل کرده و در برابر تغییر فرکانس مقاومت می‌کند، درست همان‌طور که یک چرخ‌لنگر سنگین در برابر تغییر سرعت مقاومت نشان می‌دهد. این ویژگی که به عنوان اینرسی سنکرون شناخته می‌شود، سنگ‌بنای پایداری شبکه است.

با جایگزینی نیروگاه‌های حرارتی با پنل‌های خورشیدی و ذخیره‌سازهای باتری توسط شرکت‌های برق، این جرم فیزیکی از سیستم حذف می‌شود. آرایه‌های خورشیدی و باتری‌ها نمی‌چرخند؛ آن‌ها برق جریان مستقیم (DC) تولید می‌کنند که باید توسط دستگاه‌هایی به نام اینورتر به جریان متناوب (AC) تبدیل شود. از نظر تاریخی، این دستگاه‌ها اینورترهای «پیرو شبکه» بودند. آن‌ها برای همگام‌سازی خروجی خود به فرکانس موجود شبکه متکی هستند و اساساً به ضربان ایجادشده توسط توربین‌های چرخانِ باقیمانده گوش می‌دهند و ریتم خود را با آن تطبیق می‌دهند.[3]

آسیب‌پذیری یک سیستم پیرو شبکه زمانی آشکار می‌شود که نسبت انرژی‌های تجدیدپذیر از یک آستانه بحرانی عبور کند. اگر تعداد زیادی از توربین‌های چرخان از مدار خارج شوند، اینرسی کل شبکه به زیر حداقل کف مورد نیاز برای جلوگیری از سقوط فرکانس کاهش می‌یابد. در حالت اینرسی پایین، یک خطای معمول — مانند قطع شدن یک خط انتقال ۳۴۵ کیلوولتی — می‌تواند باعث فروپاشی فرکانس با سرعتی بیشتر از توانایی اندازه‌گیری و واکنش اینورترهای پیرو شبکه شود و خاموشی‌های زنجیره‌ای را به دنبال داشته باشد.

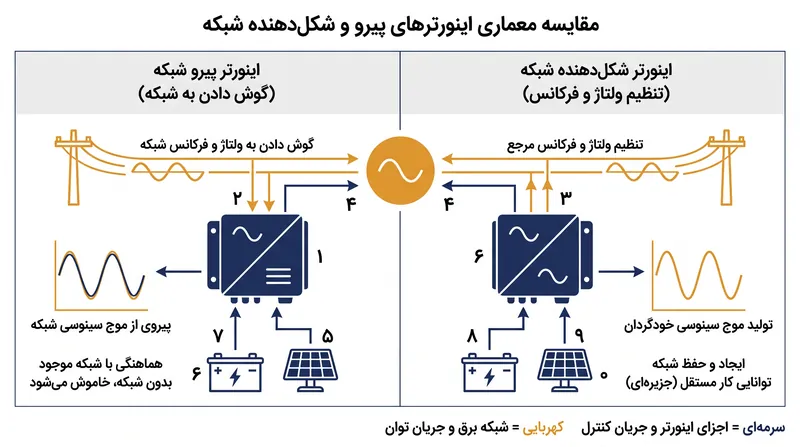

این نقص مکانیکی توسط اینورترهای شکل‌دهنده شبکه (GFM) حل می‌شود. یک اینورتر شکل‌دهنده شبکه به‌جای گوش دادن منفعلانه به فرکانس شبکه، خود به‌طور فعال مرجع ولتاژ و فرکانس را ایجاد می‌کند. با استفاده از الگوریتم‌های کنترلی پیشرفته و ترانزیستورهای دوقطبی با گیت عایق‌شده (IGBT) فرکانس بالا، اینورتر GFM به‌طور پیوسته نیاز شبکه را محاسبه کرده و مقدار دقیق توان اکتیو و راکتیو مورد نیاز برای ثابت نگه‌داشتن فرکانس را تزریق می‌کند.[2]

این سازوکار بر اینرسی مصنوعی متکی است. هنگامی که یک اینورتر شکل‌دهنده شبکه افت فرکانس را تشخیص می‌دهد، بلافاصله توان را از باتری یا آرایه خورشیدی متصل به خود دریافت کرده و به شبکه تزریق می‌کند. از آنجا که این فرآیند به‌جای تکانه فیزیکی توسط نرم‌افزار کنترل می‌شود، واکنش تقریباً آنی است.

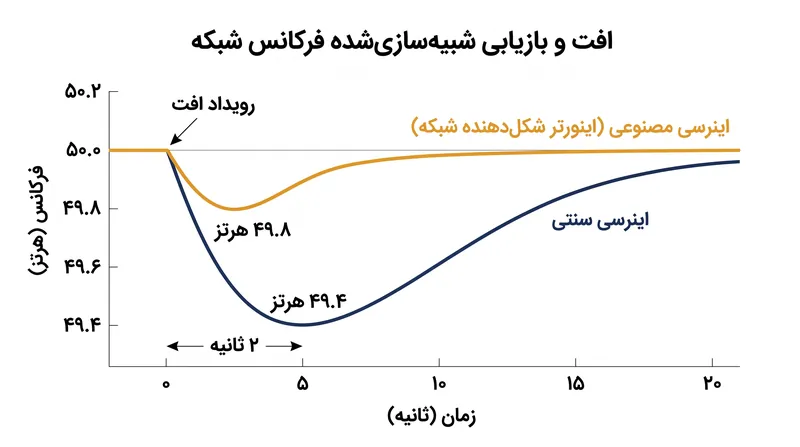

در حالی که یک توربین مکانیکی ممکن است برای توقف کامل انحراف فرکانس به ۱.۵ تا ۲.۰ ثانیه زمان نیاز داشته باشد، یک اینورتر شکل‌دهنده شبکه می‌تواند در یک چرخه الکتریکی منفرد — تقریباً ۱۶.۶ میلی‌ثانیه در یک سیستم ۶۰ هرتزی — واکنش نشان دهد.[3][4]

این زمان پاسخ‌دهی زیر یک چرخه، محاسبات پایداری شبکه را به‌طور بنیادین تغییر می‌دهد. از آنجا که واکنش مبتنی بر نرم‌افزار تا ۶۰ برابر سریع‌تر از تکانه فیزیکی است، شبکه برای حفظ همان حاشیه ایمنی به اینرسی کل بسیار کمتری نیاز دارد.

پایداری سیستم از یک ویژگی مکانیکی فلزات سنگین به یک ویژگی دیجیتالی الکترونیک قدرت تبدیل می‌شود. در گزارش چشم‌انداز فناوری سال ۲۰۲۶ وزارت انرژی آمریکا آمده است: «اینورترهای شکل‌دهنده شبکه قادرند عملکردهای پشتیبانی سیستم را در شبکه‌های برق با مقادیر بسیار زیادی از منابع تجدیدپذیر مبتنی بر اینورتر ارائه دهند.»[1]

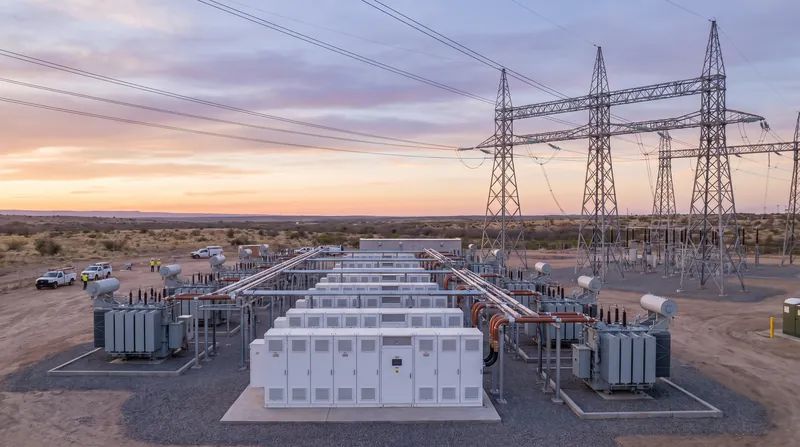

استقرار این فناوری در حال گذر از پروژه‌های آزمایشی به الزامات سراسری سیستم است. در مناطقی با نفوذ بالای انرژی‌های تجدیدپذیر، مانند استرالیای جنوبی و هاوایی، اپراتورهای شبکه از هم‌اکنون الزام کرده‌اند که تاسیسات جدید ذخیره‌سازی باتری باید دارای قابلیت‌های شکل‌دهی شبکه باشند. باتری دالریمپل در استرالیای جنوبی رفتار شکل‌دهی شبکه را در یک محیط واقعی شبکه به نمایش گذاشت و پشتیبانی سریع فرکانسی را که زمانی توربین‌های چرخان به‌طور خودکار ارائه می‌دادند، تامین کرد.[3]

این گذار بدون چالش‌های مهندسی نیست. اینورترهای شکل‌دهنده شبکه باید به‌دقت تنظیم شوند تا از رقابت با یکدیگر جلوگیری کنند. اگر چندین GFM در یک مدار تلاش کنند فرکانس را به‌طور همزمان و بدون کنترل افت مناسب — یک سازوکار نرم‌افزاری که به آن‌ها می‌گوید چگونه بار را به اشتراک بگذارند — تنظیم کنند، می‌توانند جریان‌های توان نوسانی ایجاد کنند که شبکه محلی را بی‌ثبات می‌کند.

در تحلیل سال ۲۰۲۵ موسسه مهندسان برق و الکترونیک در مورد طراحی اینرسی مصنوعی آمده است: «یک ضریب اینرسی بزرگ به مبدل‌های GFM اجازه می‌دهد تا پاسخ دینامیکی ژنراتورهای سنکرون را تقلید کنند، اما می‌تواند همگام‌سازی شبکه را در طول رویدادهای فرکانسی شدید به خطر بیندازد.»[4]

علاوه بر این، در حالی که GFMها در تزریق اینرسی مصنوعی عالی عمل می‌کنند، توسط محدودیت‌های حرارتی خود محدود می‌شوند. یک توربین فولادی چرخان می‌تواند جریان‌های خطای عظیم — اغلب ۵ تا ۶ برابر خروجی نامی خود — را برای چند ثانیه بدون ذوب شدن تحمل کند و به رله‌های حفاظتی زمان کافی برای جداسازی اتصال کوتاه بدهد.

با این حال، الکترونیک قدرت جرم حرارتی بسیار کمی دارد. اگر یک اینورتر جریان بیش از حدی را به یک نقطه خطا وارد کند، قطعات سیلیکونی آن در عرض چند میلی‌ثانیه بیش از حد گرم شده و از کار می‌افتند.[2]

برای جبران این کمبود جرم حرارتی، برنامه‌ریزان شبکه باید سخت‌افزار اینورتر را ۲۰ تا ۳۰ درصد بزرگتر از حد نیاز طراحی کنند یا GFMها را با کندانسورهای سنکرون — موتورهای چرخان بدون نیروی محرکه که جریان خطای فیزیکی را بدون تولید برق تامین می‌کنند — جفت کنند. این رویکرد ترکیبی تضمین می‌کند که شبکه هم سرعت دیجیتال اینرسی مصنوعی و هم دوام فیزیکی لازم برای رفع اتصال کوتاه را در اختیار دارد.[3]

استانداردسازی فناوری GFM در حال حاضر تمرکز اصلی نهادهای نظارتی حوزه برق است. کنسرسیوم قابلیت همکاری جهانی برای اینورترهای شکل‌دهنده شبکه که توسط وزارت انرژی تامین مالی می‌شود، در حال توسعه مشخصات عملکردی یکپارچه است تا اطمینان حاصل کند که اینورترهای تولیدشده توسط فروشندگان مختلف می‌توانند به‌طور یکپارچه در یک شبکه انتقال با یکدیگر تعامل داشته باشند.[2]

تغییر از معماری پیرو شبکه به شکل‌دهنده شبکه، نشان‌دهنده آخرین مانع فنی در کربن‌زدایی بخش برق است. با اثبات اینکه یک شبکه الکتریکی پایدار برای چرخش فلزات سنگین نیازی به احتراق مداوم سوخت‌های فسیلی ندارد، شرکت‌های برق در حال گشودن راه به سوی سیستمی هستند که در آن قابلیت اطمینان به‌جای جرم یک توربین، با سرعت نرم‌افزار تعریف می‌شود.

مرحله بعدی استقرار بستگی به این دارد که آیا سازمان‌های انتقال منطقه‌ای به اپراتورهای باتری برای ارائه این اینرسی دیجیتال پولی پرداخت خواهند کرد یا خیر، تا سیگنال‌های بازار لازم برای بازنشسته کردن ناوگان حرارتی باقیمانده ایجاد شود.[1][3]
