بازیافت حرارت ۶۰۰ درجه‌ای اگزوز: عبور بازدهی نیروگاه‌های سیکل ترکیبی از مرز ۶۰ درصد

تنگنای بنیادین در تمامی نیروگاه‌های حرارتی، «حد کارنو» است؛ اصل مسلّمی در ترمودینامیک که نشان می‌دهد اختلاف دمای منبع گرم و سرد، سقف بازدهی حرارتی را تعیین می‌کند. در یک توربین منفرد، بخش عمده‌ای از انرژی حرارتی حاصل از سوخت اجباراً وارد جو شده و به هدر می‌رود.[1][3]

به لحاظ تاریخی، این جبر فیزیکی سبب می‌شد بهترین نیروگاه‌های تک‌چرخه جهان تنها ۳۵ تا ۴۰ درصد از انرژی سوخت را به برق تبدیل کنند. ۶۰ درصد باقیمانده به شکل حرارت اتلافی تلف می‌شد که بازدهی اقتصادی و زیست‌محیطی تاسیسات حرارتی را به شدت محدود می‌کرد.[3]

مهندسان برای عبور از این گلوگاه، دو حلقه ترمودینامیکی مستقل را به شکل یک ساختار آبشاری پیوسته به یکدیگر متصل ساختند. با هدایت گازهای خروجی ۶۰۰ درجه سانتی‌گرادی توربین گاز به یک چرخه بخار ثانویه، نیروگاه‌های مدرن موفق شده‌اند از یک حجم واحد سوخت، دو مرحله توان مکانیکی مجزا تولید کنند.[2]

این معماری سیکل ترکیبی، بازدهی کل سامانه را به فراتر از ۶۰ درصد و در برخی پیکربندی‌های پیشرفته حتی به ۶۴ درصد رسانده است. چنین تحولی اقتصاد شبکه را بازآرایی کرده و به اپراتورها اجازه می‌دهد برق پایه به مراتب بیشتری را بدون افزایش مصرف گاز طبیعی یا توسعه انتشار آلاینده‌ها تامین کنند.

چرخه بالادستی برایتون

این فرآیند با چرخه بالادستی یا «سیکل برایتون» آغاز می‌شود. یک کمپرسور صنعتی عظیم، هوای محیط را مکیده و پس از متراکم‌سازی شدید، آن را وارد محفظه احتراق می‌کند؛ جایی که هوا با گاز طبیعی ترکیب شده و تحت احتراق پیوسته و پرحرارت قرار می‌گیرد.[1]

اشتعال درون محفظه دما را به ۱۲۰۰ تا ۱۴۰۰ درجه سانتی‌گراد می‌رساند و جریانی پرسرعت از گازهای در حال انبساط پدید می‌آورد. این انرژی حرارتی شدید، توربین گاز اولیه را می‌چرخاند و از طریق شفت متصل به ژنراتور، نخستین بخش از جریان برق نیروگاه را تولید می‌کند.[3]

در نیروگاه‌های گازی ساده (سیکل باز)، فرآیند ترمودینامیکی همین‌جا خاتمه می‌یافت و گازهای حاصل از احتراق مستقیماً از دودکش خارج می‌شدند. از آنجا که محدودیت‌های متالورژیکی مانع از جذب تمام انرژی حرارتی توسط پره‌های توربین می‌شود، گاز خروجی همچنان فوق‌العاده داغ و آکنده از انرژیِ بهره‌برداری‌نشده است.[1][3]

گازهای خروجی با دمای حدود ۶۰۰ درجه سانتی‌گراد توربین گاز را ترک می‌کنند، در حالی که بیش از نیمی از انرژی اولیه گاز طبیعی را با خود حمل می‌کنند. مهار و هدایت دقیق این جریان حرارتی، پایه و اساس مهندسی نیروگاه‌های سیکل ترکیبی مدرن را شکل می‌دهد.[2]

بویلر بازیاب حرارت (HRSG)

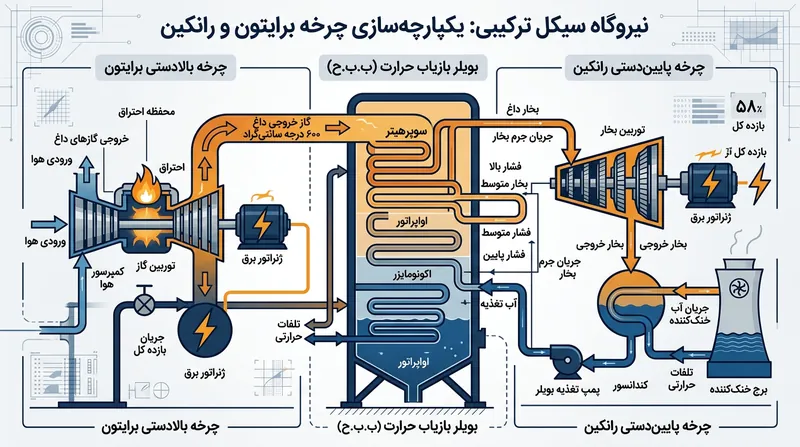

به جای رهاسازی بیهوده در جو، این گاز خروجی ۶۰۰ درجه‌ای مستقیماً به یک مبدل حرارتی بسیار بزرگ به نام بویلر بازیاب حرارت (HRSG) هدایت می‌شود. این سازه غول‌پیکر به عنوان یک پل حرارتی حیاتی میان دو چرخه نیروگاهی عمل کرده و مانع هدررفت انرژی می‌شود.[2]

درون بویلر بازیاب حرارت، گازهای داغ از روی کیلومترها لوله‌ مارپیچ با رسانایی بالا که حاوی آب هستند عبور می‌کنند. دمای ۶۰۰ درجه گازهای خروجی گرمای کافی برای به جوش آوردن آب و تبدیل آن به بخار فوق‌داغ (سوپرهیت) با فشار بالا را بدون نیاز به هیچ‌گونه سوخت ثانویه یا احتراق مضاعف فراهم می‌سازد.[3]

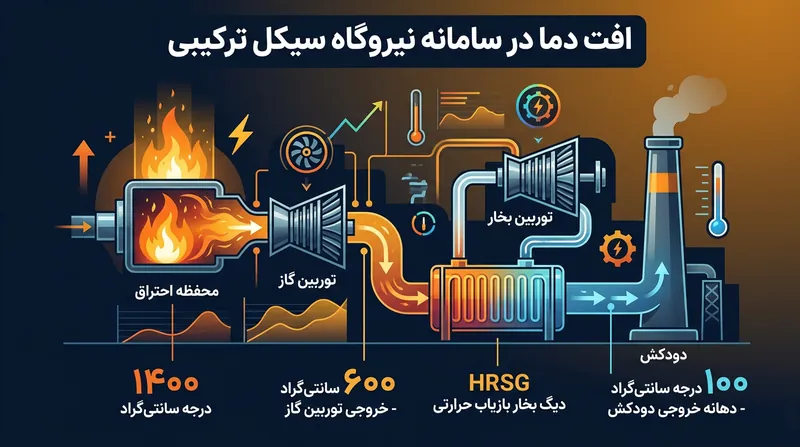

طراحی‌های پیشرفته بویلر بازیاب حرارت از سطوح فشاری چندگانه—معمولاً پرفشار، فشار متوسط و کم‌فشار—بهره می‌برند تا حداکثر انرژی ممکن را از گازهای خروجی که تدریجاً سرد می‌شوند بیرون بکشند. در لحظه خروج از دودکش، دمای این گازها از ۶۰۰ درجه به حدود ۱۰۰ درجه سانتی‌گراد افت کرده و تقریباً تمام حرارت مفید آن جذب شده است.[2]

بخار فوق‌داغ تولیدشده در این فاز بازیابی، مستقیماً وارد چرخه پایین‌دستی می‌شود. این انتقال حرارت اتلافی در یک مدار بسته، دقیقاً همان عاملی است که امکان شکستن سقف بازدهی سنتی نیروگاه‌ها را فراهم کرده است.[1]

چرخه پایین‌دستی رانکین

چرخه پایین‌دستی بر مبنای اصول ترمودینامیکی «سیکل رانکین» کار می‌کند؛ سازوکاری کاملاً مشابه آنچه در نیروگاه‌های زغال‌سنگی و هسته‌ای به کار می‌رود. بخار پرفشار خروجی از بویلر بازیاب روی پره‌های مهندسی‌شده توربین بخار ثانویه منبسط می‌شود.[1][3]

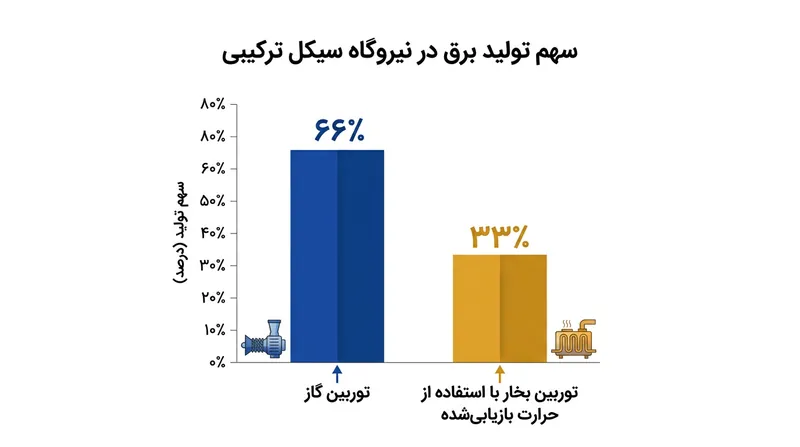

انبساط بخار با فشار بالا سبب چرخش ژنراتور دوم شده و یک جریان کاملاً مستقل الکتریکی پدید می‌آورد. این چرخه رانکین معمولاً حدود یک‌سوم از کل برق تولیدی نیروگاه سیکل ترکیبی را تشکیل می‌دهد و صدها مگاوات انرژی را صرفاً از بازیافت حرارت اتلافی تامین می‌کند.[2]

پس از گذر از مراحل توربین، بخار کم‌فشار وارد یک کندانسور عظیم شده و به کمک آب خنک‌کننده به فاز مایع بازمی‌گردد. پمپ‌های تغذیه پرقدرت سپس این مایع را مجدداً به بویلر بازیاب تزریق می‌کنند تا حلقه رانکین کامل شده و فرآیند ترمودینامیکی پیوسته تکرار شود.[2][3]

انجمن مهندسان مکانیک آمریکا (ASME) در ارزیابی فنی سال ۲۰۲۳ سامانه‌های نوین تولید برق خاطرنشان می‌کند: «سیکل ترکیبی در ظاهر پیچیده‌تر به نظر می‌رسد، اما توربین بخار اضافی می‌تواند کاری بسیار بیشتر از یک واحد سوخت نسبت به توربین گاز تنها استخراج کند.»

جهش در بازدهی و صرفه اقتصادی شبکه

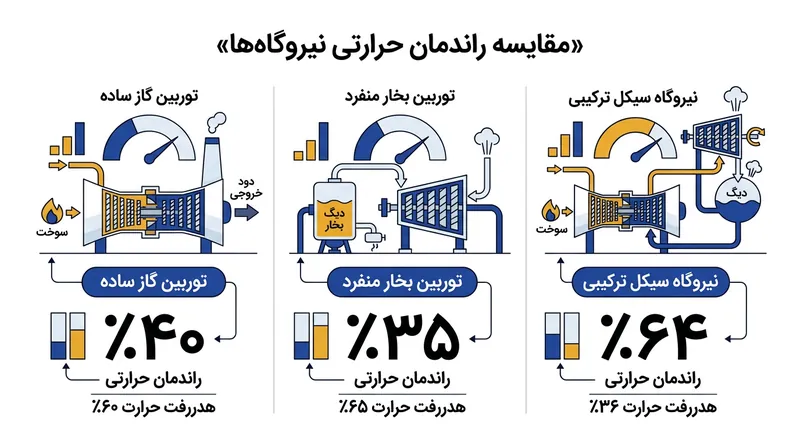

حاصل ریاضیاتی این ساختار آبشاری، جهشی چشمگیر در بازدهی حرارتی است. در حالی که یک توربین گاز منفرد نزدیک به ۴۰ درصد از انرژی سوخت را به برق تبدیل می‌کند، چرخه بخار پایینی با بازیافت حرارت، ۲۰ تا ۲۴ درصد دیگر به بازده خالص می‌افزاید.[1]

این سازوکار بازدهی کل سامانه را به محدوده ۶۰ تا ۶۴ درصد می‌رساند و توربین‌های گاز سیکل ترکیبی را به کارآمدترین نیروگاه‌های سوخت فسیلی در شبکه سراسری جهان تبدیل می‌کند. این صرفه‌جویی عظیم در مصرف سوخت مستقیماً به کاهش هزینه‌های عملیاتی شرکت‌های برق و مشترکان منتهی می‌شود.

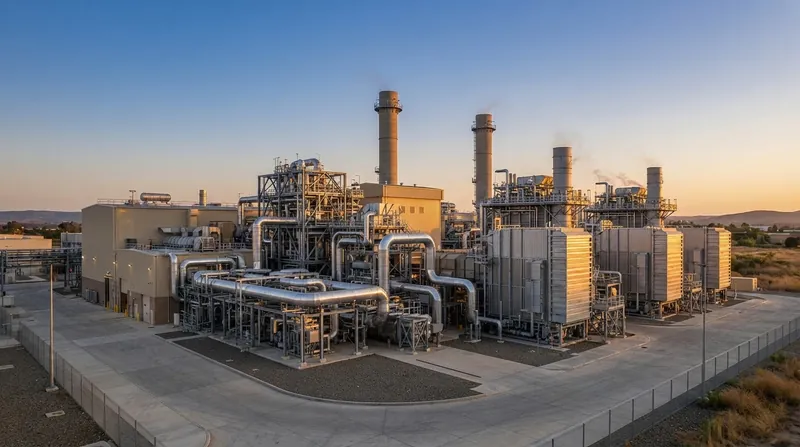

این مزایای اقتصادی غیرقابل‌انکار، الگوی توزیع بار در بازارهای عمده برق را دگرگون کرده است. بر پایه گزارش اداره اطلاعات انرژی آمریکا (EIA)، واحدهای سیکل ترکیبی مدرن به سرعت جایگاه ژنراتورهای پایه اصلی را تصاحب کرده و جایگزین نیروگاه‌های قدیمی‌تر و کم‌بازده زغال‌سنگ‌سوز و گازسوز شده‌اند.

اداره اطلاعات انرژی آمریکا در تحلیلی پیرامون نرخ بهره‌برداری از ظرفیت شبکه اعلام کرده است: «از آنجا که واحدهای سیکل ترکیبی ساخته‌شده بین سال‌های ۲۰۱۰ تا ۲۰۲۲ معمولاً پایین‌ترین هزینه‌های عملیاتی را دارند، در مقایسه با واحدهای قدیمی‌تر سیکل ترکیبی بیشتر در مدار تولید قرار می‌گیرند.»

انعطاف عملیاتی و تنگناهای فیزیکی

علاوه بر بازدهی ترمودینامیکی، نیروگاه‌های سیکل ترکیبی انعطاف‌پذیری عملیاتی بالایی را در اختیار شبکه قرار می‌دهند. توربین گاز اولیه می‌تواند ظرف چند دقیقه به حداکثر بار برسد و پاسخگوی افت ناگهانی منابع تجدیدپذیر مانند باد و خورشید در شرایط متغیر آب‌وهوایی باشد.[3]

رسیدن چرخه بخار ثانویه به دمای کارکرد بهینه نیازمند زمان بیشتری است، اما پس از گرمایش کامل، بار پایه تولیدی نیروگاه را تثبیت می‌کند. این قابلیت واکنش دوگانه به گردانندگان شبکه اجازه می‌دهد جهش‌های ناگهانی تقاضا را بدون از دست دادن بازدهی بلندمدت سامانه مدیریت نمایند.[3]

با این حال، این فناوری با محدودیت‌های فیزیکی مشخصی نیز مواجه است. بازدهی چرخه بخار رانکین در بارهای جزئی افت شدیدی پیدا می‌کند، به این معنا که نیروگاه باید نزدیک به ظرفیت نامی کار کند تا بتواند به بازدهی ۶۰ درصدیِ اعلام‌شده دست یابد.

علاوه بر این، دمای فوق‌العاده بالای ۶۰۰ درجه‌ای در اگزوز مستلزم متالورژی پیشرفته و سامانه‌های مهار دقیق تلرانس حرارتی است تا از فرسایش و خزش پره‌های توربین جلوگیری شود. مهندسان همواره ناچارند میان افزایش دمای احتراق و محدودیت‌های فیزیکی مواد و هزینه‌های تعمیرات تعادل برقرار کنند.[2][3]

خنک‌کاری پیشرفته و افق‌های آینده

برای نزدیک‌تر کردن بازدهی به مرز تئوریک ۶۴ درصد، سازندگان مکانیزم‌های خنک‌کاری پیچیده‌ای را برای پره‌های توربین گاز ابداع کرده‌اند. با به گردش درآوردن هوا یا بخار درون مجاری توخالی پره‌ها، می‌توان دمای احتراق اولیه را بدون ذوب شدن فلزات پایه بالا برد.[3]

دمای بالاتر احتراق در چرخه برایتون، کیفیت حرارتی گازهای ورودی به بویلر بازیاب را تقویت می‌کند. این گازهای داغ‌تر، بخاری با فشار بالاتر تولید می‌کنند که به نوبه خود کار مکانیکی بیشتری از توربین بخار رانکین استخراج کرده و بازدهی کل مجموعه را ارتقا می‌دهد.[1]

در برخی تاسیسات نوین، آزمایش‌هایی برای احتراق کمکی با تزریق مقادیر اندک گاز طبیعی مستقیماً به داخل بویلر بازیاب انجام گرفته است. هرچند این کار در اوج مصرف شبکه، میزان تولید بخار را افزایش می‌دهد، اما با وارد کردن سوخت به خارج از چرخه اولیه برایتون، بازدهی حرارتی کلی نیروگاه را اندکی افت می‌دهد.[3]

پیوند آبشاری چرخه‌های برایتون و رانکین اوج تکامل ترمودینامیک سوخت‌های فسیلی است. مهندسان با حذف سازمان‌یافته حرارت اتلافی، خروجی ۶۰۰ درجه‌ای اگزوز را از یک هدررفت بزرگ به باارزش‌ترین منبع ثانویه برای تولید توان در شبکه برق مبدل ساخته‌اند.[1][4]
