مهار ضربه قوچ با دیسک‌های فنردار: آب‌بندی شیر خودکار پیش از معکوس‌شدن جریان

سرنوشت خطوط لوله اصلی آب شهری نه در لحظه از کار افتادن پمپ رقم می‌خورد و نه زمانی که موج فشار ناشی از آن اتصالات لوله را در هم می‌شکند؛ نتیجه دقیقاً در کسری از ثانیه مشخص می‌شود: همان بازه بسیار کوتاهی که جریان آب رو به جلو کُند می‌شود اما هنوز تغییر جهت نداده است.[7]

اگر یک شیر یک‌طرفه منتظر بماند تا آب به عقب برگردد و سپس با چرخش بسته شود، کار سامانه از پیش تمام است. ستون سیال برگشتی دیسک شیر را با شدت به نشیمنگاه می‌کوبد و این انرژی جنبشی عظیم به موجی صوتی و مخرب بدل می‌شود که تمامی فلنج‌ها و اتصالات را از هم می‌گسلد.[2][6]

این پدیده که در سراسر جهان با نام ضربه قوچ شناخته می‌شود، خطوط لوله صنعتی را از درون تخریب می‌کند. با این حال، راه‌حل متکی بر مداخله‌ای مکانیکی و شگفت‌آور است: افزودن یک فنر کالیبره‌شده به دیسک شیر تا آن را وادار کند پیش از تغییر جهت جریان سیال، کاملاً بسته شود.[1][4]

شیرهای یک‌طرفه جریان محوری فنردار برای بسته‌شدن منتظر گرانش یا جریان معکوس نمی‌مانند؛ آن‌ها مستقیماً در برابر تکانه ضعیف‌شده جریان رو به جلو فشار می‌آورند و شیر را درست در همان میلی‌ثانیه‌ای که سرعت سیال به صفر می‌رسد می‌بندند و تهدید را در نطفه خفه می‌کنند.[1][5]

این شیرها با بسته‌شدن پیش از آنکه جهت حرکت آب معکوس شود، انرژی جنبشی لازم برای ایجاد موج ضربه‌ای را از بین می‌برند. اجماع مهندسی کاملاً روشن است: مهار فاز افت سرعت تنها پدافند قابل اتکا در برابر شوک هیدرولیکی در سامانه‌های پمپاژ پرظرفیت محسوب می‌شود.[5][7]

کالبدشکافی یک شوک هیدرولیکی

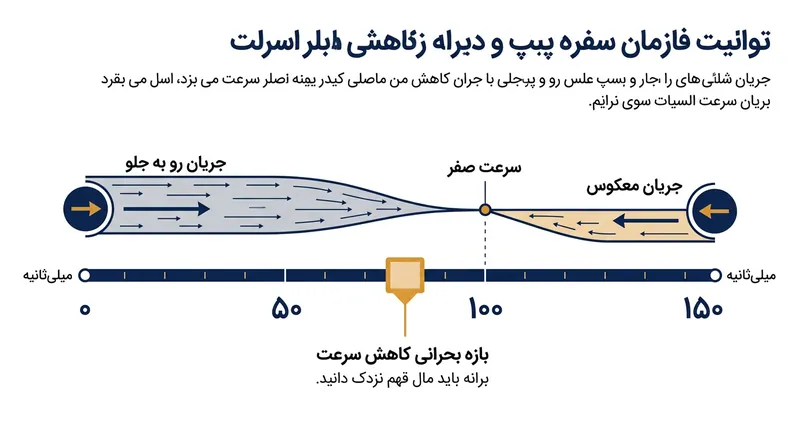

برای درک علت حیاتی بودن زمان‌بندی، باید فیزیک از کار افتادن ناگهانی پمپ را واکاوی کرد. وقتی پمپی ۵۰۰ اسب بخاری در شبکه شهری ناگهان بی‌برق می‌شود، آبی که رو به جلو رانده می‌شد درجا متوقف نمی‌گردد، بلکه تحت تأثیر جرم سنگین خود به حرکت ادامه می‌دهد.[3][7]

اینرسی، ستون سیال را در امتداد لوله به پیش می‌راند و بلافاصله در پایین‌دست پمپ، ناحیه‌ای گذرا با فشار پایین ایجاد می‌کند. در نهایت، اصطکاک دیواره لوله و هد استاتیکی سیستم بالادست بر این تکانه رو به جلو غلبه کرده و آب را برای لحظه‌ای متوقف می‌سازد.[3][5]

آب متوقف می‌شود و سپس گرانش آن را به عقب می‌کشد. در سامانه‌های متداول شهری، این شتاب معکوس می‌تواند به ۱۵ فوت بر مجذور ثانیه برسد و هزاران لیتر آب را به دژکوبی پرسرعت تبدیل کند که مستقیماً ایستگاه پمپاژ را هدف گرفته است.[5]

هنگامی که این ستون در حال بازگشت به شیری برخورد می‌کند که ناگهان بسته می‌شود، سیال بی‌درنگ متوقف می‌گردد، اما انرژی آن محو نمی‌شود؛ بلکه به جهش فشاری عظیمی بدل می‌شود که با سرعت صوت (نزدیک به ۴۸۰۰ فوت بر ثانیه در لوله‌های فولادی صلب) درون آب منتشر می‌گردد.[2][5]

این موج فشاری مدام بین شیر بسته و نزدیک‌ترین مخزن باز نوسان می‌کند و انبساط و انقباض شدیدی در لوله پدید می‌آورد. همان‌طور که در پژوهشی سال ۲۰۰۳ در نشریه Water Technology قید شده: «کوبش شیر یک‌طرفه، چه تکانه‌ای جزئی باشد و چه غرش رعدآسایی که سازه را بلرزاند، نیازمند ارزیابی دقیق است».[2]

چرا گرانش پاسخگوی شیرهای لولایی نیست؟

بیش از یک قرن است که شیرهای یک‌طرفه لولایی سنتی نخستین خط دفاع در برابر جریان معکوس بوده‌اند؛ طرحی با دیسکی لولاشده که درون مسیر جریان آویزان است و بر اثر حرکت رو به جلوی آب باز نگه داشته می‌شود.[1][6]

با توقف پمپ، این دیسک متکی به نیروی گرانش و آغاز جریان معکوس است تا به نشیمنگاه خود بازگردد. همین طراحی انفعالی، ریشه اصلی پیدایش پدیده ضربه قوچ در شبکه‌های پرسرعت مدرن انتقال سیال به شمار می‌رود.[5][6]

از آنجا که دیسک دامنه حرکتی بلندی دارد و اغلب باید قوسی ۶۰ تا ۹۰ درجه‌ای را بپیماید، زمان زیادی تا بسته شدن نهایی تلف می‌شود. در طول همین تاخیر مکانیکی، جهت جریان آب معکوس شده و با شتاب به سمت پوسته پمپ هجوم می‌آورد.[1][5]

تا زمانی که آب بازگشتی دیسک را گرفته و با شدت بکوبد، سرعت سیال ممکن است به چندین فوت بر ثانیه رسیده باشد. توقف ناگهانی این سرعت معکوس، جهش‌های فشاری سهمگینی پدید می‌آورد که خطوط لوله را می‌ترکاند و تجهیزات گران‌قیمت پمپاژ را نابود می‌کند.[2][4]

گزارش فنی سال ۲۰۱۵ شرکت کرین اینجینیرینگ پدیده ضربه قوچ را «پاشنه آشیل» شیرهای خودکار دانسته و متذکر می‌شود که شیرهای لولایی سنتی ذاتاً آسیب‌پذیرند، زیرا عملکردشان به همان جریان معکوسی وابسته است که قرار بوده جلویش را بگیرند.[6]

راهکار مبتنی بر دیسک فنردار

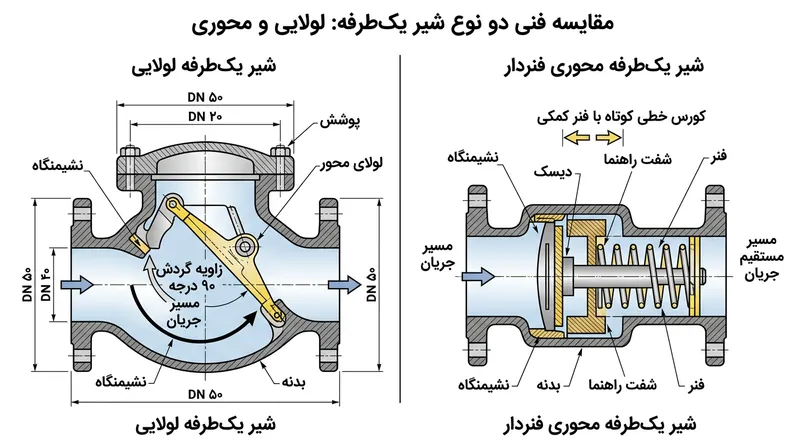

راه‌حل مکانیکی در برابر ضعف‌های شیر لولایی، استفاده از شیرهای خودکار جریان محوری مجهز به فنر است. این شیرها به جای داشتن دریچه‌ای آویزان، از دیسکی مرکزی بهره می‌برند که روی شفتی مرکزی و هم‌راستا با محور افقی لوله می‌لغزد.[1][7]

فنری کالیبره‌شده در پشت دیسک تعبیه شده که پیوسته آن را به سمت موقعیت بسته هدایت می‌کند. در حالت عادی، فشار رو به جلوی پمپ بر مقاومت فنر غلبه کرده، شیر را باز نگه می‌دارد و امکان عبور آب را از گرداگرد دیسک آیرودینامیک فراهم می‌سازد.[1][4]

تفاوت بنیادین دقیقاً در لحظه قطع کارکرد پمپ خود را نشان می‌دهد؛ هم‌زمان با افت سرعت جریان رو به جلو، فشار هیدرولیکی نگه‌دارنده دیسک کاهش یافته و نیروی مکانیکی فنر غالب می‌شود تا دیسک را شتابان به نشیمنگاه برساند.[3][5]

فنر دیسک را در حالی به سمت نشیمنگاه می‌راند که آب هنوز با سرعتی رو به جلو در حرکت است. شرکت وال-ماتیک در گزارشی فنی با تاکید بر نقش حیاتی زمان‌بندی یادآور می‌شود: «افت سرعت ستون سیال تعیین‌کننده پاسخ دینامیکی مورد نیاز شیر است».[5]

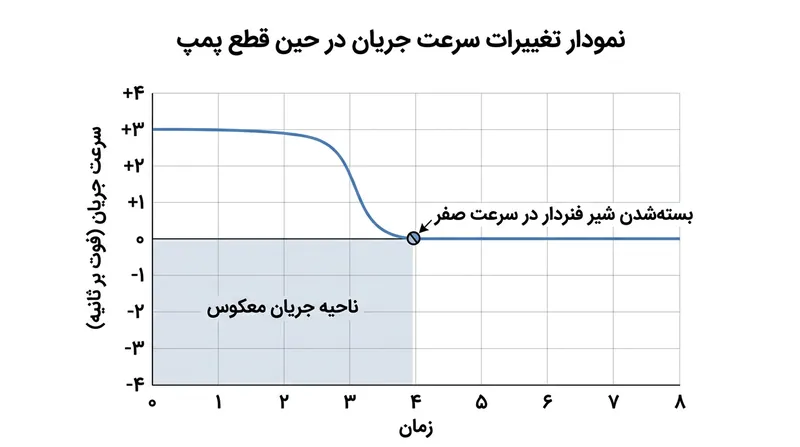

چون فنر مستقل از گرانش و جریان برگشتی عمل می‌کند، اطمینان می‌دهد که شیر دقیقاً در همان لحظه صفر شدن سرعت رو به جلو روی نشیمنگاه قرار می‌گیرد؛ به این ترتیب جریان معکوسی شکل نمی‌گیرد و هیچ موج فشاری درون لوله خلق نمی‌شود.[1][5]

ویژگی‌های دینامیکی و محدودیت‌های سامانه

کارایی یک شیر فنردار تماماً به مشخصات دینامیکی و زمان پاسخ‌دهی آن به بسته شدن گره خورده است. اگر فنر ضعیف باشد، دیسک دیر بسته می‌شود و اگر فنر بیش از حد سفت باشد، پمپ انرژی بسیار زیادی را تنها برای باز نگه داشتن شیر هدر خواهد داد.[3][5]

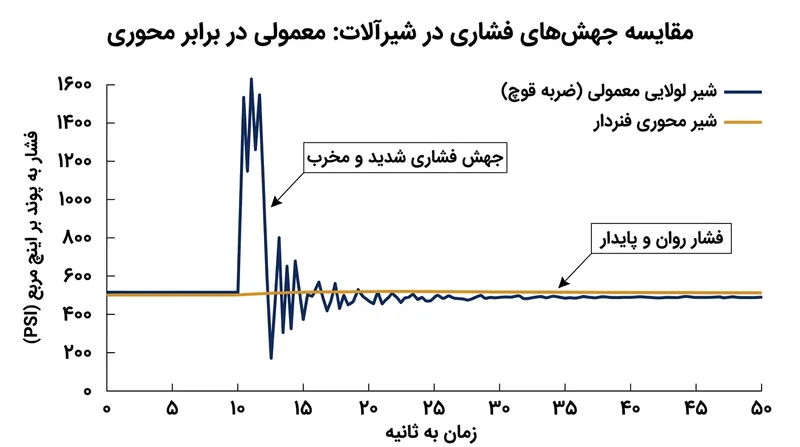

پژوهشی در سال ۲۰۲۲ در نشریه MDPI که جریان گذرا را در باز و بسته شدن شیرهای دو دیسکی شبیه‌سازی کرده بود، نشان داد تطبیق دقیق نیروی فنر با پروفایل افت سرعت سامانه، شرط گریزناپذیر پیشگیری از کوبش شیر است.[3]

منتقدان این سیستم‌ها عموماً بر افت فشار بیشتر آن‌ها دست می‌گذارند. از آنجا که پمپ باید بی‌وقفه با نیروی فنر بجنگد تا مسیر باز بماند، مصرف انرژی در کارکرد عادی اندکی بیشتر از شیرهای لولایی معمولی است که آزادانه در مسیر جریان معلق می‌مانند.[1][7]

با این حال، این هزینه مستمر انرژی در تاسیسات زیربنایی نوعی حق بیمه گریزناپذیر تلقی می‌شود؛ چرا که خسارت ناشی از ترکیدن یک خط لوله ۲۴ اینچی بسیار فراتر از هزینه ناچیز برق مصرفی برای غلبه بر نیروی فنر در کل چرخه عمر شیر خواهد بود.[4][7]

والوتکنولوژی در ارزیابی فنی سال ۲۰۲۶ متذکر شد که جلوگیری از ضربه قوچ صرفاً حفاظت از لوله‌ها نیست، بلکه پدافندی برای خود پمپ‌هاست؛ امواج فشاری شدید می‌توانند پروانه پمپ را وادار به چرخش معکوس کرده و یاتاقان‌های آن را متلاشی کنند.[4]

اجماع مهندسی بر سر مهار فعال

گذر از شیرهای لولایی انفعالی به طراحی‌های فنردار پیشگیرانه، تحولی اساسی در مدیریت دینامیک سیالات است؛ مهندسان دریافته‌اند جذب ضربه پس از پیدایش با مخازن ضربه‌گیر بسیار کم‌اثرتر از ریشه‌کن کردن موج پیش از شکل‌گیری است.[5][7]

شیرهای فنردار با تمرکز بر فاز کاهش سرعت به‌جای جریان معکوس، ریشه مسئله را هدف می‌گیرند. آن‌ها عملکرد شیر را از نیروهای مخرب ستون آب جدا کرده و به انرژی مکانیکی ذخیره‌شده متکی می‌شوند.[1][5]

قوانین فیزیک بی‌رحمانه اما کاملاً پیش‌بینی‌پذیرند. وقتی شیر پیش از معکوس‌شدن آب بسته شود، خطوط لوله ایمن مانده و ظرفیت مخرب ضربه قوچ درست در نطفه مهار می‌گردد.[4][7]
