چرا تخلیه ناگهانی مخازن هوا مایعات محبوس را به درایرها تزریق می‌کند؟

وقتی فشار یک مخزن ذخیره گاز ناگهان تخلیه می‌شود، افت فشار شدید، سرعت هوای خروجی را چنان شتاب می‌دهد که آب تجمع‌یافته در کف مخزن با نیروی برشی کنده شده و به هوا پرتاب می‌شود. این ذرات معلق پرسرعت، تله‌های رطوبت‌گیر استاندارد را دور می‌زنند و مستقیماً وارد درایرهای هوا می‌شوند؛ بسترهایی که صرفاً برای جذب رطوبت گازی و بخار طراحی شده‌اند.[3]

ریشه فیزیکی این خرابی به نیروی برشی آیرودینامیکی بازمی‌گردد؛ عاملی که مهندسان در طراحی پروتکل‌های تخلیه پنوماتیک مدام آن را دست‌کم می‌گیرند. ادعای ما روشن است: نگاه کردن به مخزن تحت فشار تنها به عنوان ظرفی برای نگهداری گاز، نادیده گرفتن قطعی میعانات است؛ خطای دید خطرناکی که تجهیزات گران‌قیمت پایین‌دست را به نابودی می‌کشاند.[3]

سیستم‌های هوای فشرده به طور طبیعی آب تولید می‌کنند؛ چرا که فشرده‌سازی هوای محیط، رطوبت نسبی آن را به شدت متراکم کرده و سپس با سرد شدن هوا در داخل مخزن ذخیره، میعان اتفاق می‌افتد. در عملکرد عادی، این میعانات بی‌خطر در کف مخزن فولادی جمع می‌شوند تا شیر برقی تخلیه به موقع آن‌ها را خالی کند.[2]

اما به محض اینکه اپراتور یک شیر تخلیه سریع را باز می‌کند، همان استخر راکد و بی‌خطر به پرتابه‌ای تخریب‌کننده تبدیل می‌شود. انبساط ناگهانی گاز، محیط ایستا را به یک تونل باد پرسرعت بدل می‌کند و رفتار هیدرودینامیکی مایع را از اساس تغییر می‌دهد.[1]

مکانیک نیروی برشی آیرودینامیکی

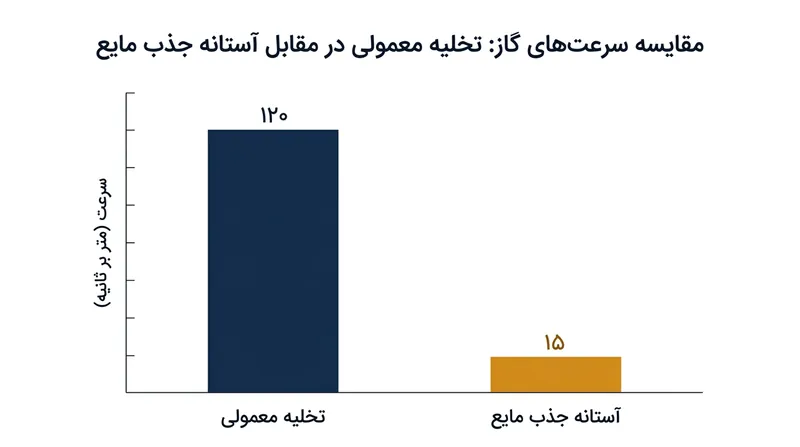

با باز شدن شیر خودکار تخلیه، فشار ساکن به ناگهان از ۷ بار معمول به فشار اتمسفر افت می‌کند. گاز فشرده برای پر کردن خلأ کم‌فشار به سرعت منبسط شده و با سرعتی که معمولاً از ۱۰۰ متر بر ثانیه فراتر می‌رود، به سمت درگاه خروجی هجوم می‌آورد.[1]

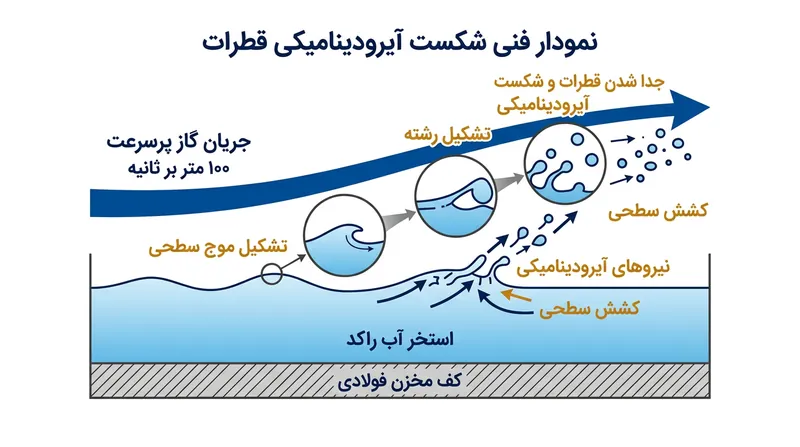

در چنین سرعت‌های سرسام‌آوری، هوای متحرک نیروی اصطکاک عظیمی را بر سطح میعانات انباشته اعمال می‌کند. قوانین دینامیک سیالات تصریح دارند که با عبور سرعت گاز از حدود ۱۵ متر بر ثانیه، نیروی کشش سطحی و جاذبه دیگر توان نگه داشتن مایع را نخواهند داشت.[1]

جریان هوا لایه سطحی مایع را می‌شکافد و آن را به ریزقطراتی میکروسکوپی با قطر کمتر از ۱۰ میکرون خرد می‌کند. بدین ترتیب، دیگر با آبی راکد در کف مخزن روبرو نیستیم، بلکه مهی غلیظ و پرسرعت شکل گرفته که مستقیماً به سوی تجهیزات حساس رطوبت‌گیری شلیک می‌شود.[1]

در تحلیلی که سال ۲۰۲۴ در نشریه Journal of Fluids Engineering منتشر شد، آمده است: «هنگامی که سرعت گاز از آستانه بحرانی جذب فراتر می‌رود، کشش سطحی در برابر پسای آیرودینامیکی تسلیم شده و مایعات راکد به ذرات معلق و پرسرعت آئروسل بدل می‌شوند.» این برهم‌کنش فازی نشان می‌دهد چرا مخازنی که خشک پنداشته می‌شدند، ناگهان مقادیر عظیمی آب به بیرون پرتاب می‌کنند.[1]

حجم مایع منتقل‌شده مستقیماً به مدت‌زمان تخلیه و ابعاد مخزن وابسته است. مخزنی ۲ هزار لیتری که از فشار ۱۰ بار تخلیه می‌شود، می‌تواند سرعت بحرانی جریان را تا بیش از ۳۰ ثانیه تداوم بخشد و لیترها آب را در خط لوله‌کشی پایین‌دست پودر کند.[1][3]

چرا درایرهای جذبی در برابر هجوم مایعات تسلیم می‌شوند؟

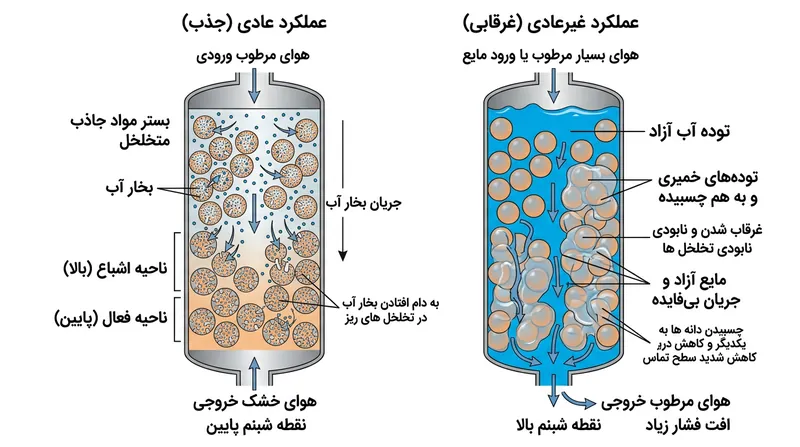

درایرهای هوای فشرده، به ویژه مدل‌های دو برجه جذبی، دقیقاً به این منظور مهندسی شده‌اند که بخار آب را جذب سطحی کنند؛ یعنی رطوبتی که در حالت گازی باقی مانده است. آن‌ها بر دانه‌های متخلخل آلومینای فعال متکی هستند تا مولکول‌های منفرد آب را در شبکه بلوری میکروسکوپی خود به دام بیندازند.

این بسترهای بسیار حساس جذبی در برابر توده‌های مایع کاملاً بی‌دفاع‌اند. هنگامی که میعانات پودرشده ناشی از تخلیه سریع به درایر برخورد می‌کنند، لایه‌ای پیوسته از آب روی دانه‌های آلومینا تشکیل می‌شود و حفرات میکروسکوپی مورد نیاز برای جذب سطحی بخار را مسدود می‌سازد.

این پدیده که در صنعت به «شسته‌شدن ماده جاذب» یا Desiccant Wash-out معروف است، قابلیت ماده را در دستیابی به نقطه شبنم منفی ۴۰ درجه سانتی‌گراد بلافاصله نابود می‌کند. مایع آزاد، انسجام ساختاری دانه‌ها را در هم می‌شکند و این ماده گران‌قیمت را به لجن گچی بی‌مصرف تبدیل می‌نماید.

با اشباع شدن دانه‌ها بر اثر توده مایع، نقطه شبنم کل شبکه پنوماتیک به طور ناگهانی افزایش می‌یابد. در نتیجه هوای مرطوب به ابزارهای پنوماتیک، شیرهای کنترلی و خطوط تولید منتقل شده و زمینه‌ساز خوردگی و خرابی‌های مکانیکی زنجیره‌ای در کارخانه می‌شود.[2]

تعویض یک بستر آسیب‌دیده ماده جاذب جریمه مالی سنگینی به همراه دارد و معمولاً هزینه‌ای بالغ بر ۱۵ هزار دلار بابت خرید مواد و توقف تولید روی دست واحد صنعتی می‌گذارد. یک نوبت تخلیه اشتباه کافی است تا بستری که باید سه تا پنج سال به طور مداوم کار می‌کرد، نابود شود.[3]

ترمودینامیک حاکم بر پدیده میعان

برای درک علت اصلی تجمع آب، باید ترمودینامیک فشرده‌سازی صنعتی هوا را بازخوانی کرد. یک کمپرسور که هوای محیطی را در دمای ۲۰ درجه سانتی‌گراد و رطوبت نسبی ۶۰ درصد می‌مکد، هنگام متراکم کردن گاز، رطوبت را به غلظت بسیار بالایی می‌رساند.[2]

فرآیند فشرده‌سازی گرمای شدیدی تولید می‌کند و غالباً دمای خروجی را به بالای ۸۰ درجه سانتی‌گراد می‌رساند؛ گرمایی که مانع از میعان شده و رطوبت را کاملاً به صورت بخار نگه می‌دارد. اما به محض ورود این هوای داغ به فضای بزرگ و عایق‌بندی‌نشده مخزن فولادی، دما به سرعت کاهش یافته و به دمای محیط نزدیک می‌شود.[2]

از آنجا که هوای سرد ظرفیت کمتری برای نگهداری رطوبت نسبت به هوای گرم دارد، بخار آب روی دیواره‌های داخلی مخزن به مایع بدل می‌شود. این قطرات از دیواره پایین می‌لغزند و در کف مخزن حوضچه‌ای تشکیل می‌دهند؛ حوضچه‌ای که تخلیه سریع، آن را به سلاحی مخرب تبدیل خواهد کرد.[2]

استاندارد ISO 8573-1 ویژه خلوص هوای فشرده صراحتاً در مورد این تغییر فاز هشدار می‌دهد و یادآور می‌شود که افت دما در مخازن ذخیره، عامل اصلی پدیداری آب آزاد در شبکه‌های هوای فشرده است. کنترل این آب نیازمند تخلیه دائمی است، اما شیرهای تخلیه نیز مدام دچار نقص شده یا با روغن کمپرسور مسدود می‌شوند.[2]

دیدگاه مدافعان تخلیه سریع فشار

موافقان تخلیه سریع استدلال می‌کنند که این اقدام برای افت فشار اضطراری یا آزمون‌های سریع سیستم امری ضروری است. در سناریوهای ایمنی و بحرانی، رساندن سریع فشار به حد اتمسفر اولویتی بالاتر از حفظ تجهیزات رطوبت‌زدایی پایین‌دست قلمداد می‌شود.[3]

مدیران کارخانه‌ها برای تخلیه خطوط هنگام تعویض شیفت یا در زمان فرآیندهای قفل ایمنی و تعمیرات، مکرراً به شیرهای تخلیه سریع خودکار تکیه می‌کنند. فرض غالب این است که فیلترهای کوالسر تعبیه‌شده در ورودی درایرها، هرگونه آب مایع را پیش از آسیب زدن به بسترهای جذبی مهار خواهند کرد.

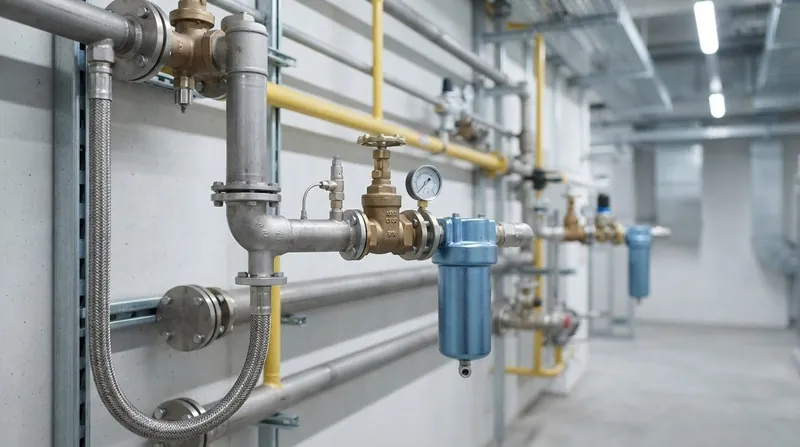

با این حال، چنین فرضی نشان‌دهنده ناآگاهی عمیق از نحوه عملکرد فیلترهای کوالسر در شرایط اختلاف فشار بسیار بالا است. این فیلترها برای دبی و سرعتی مشخص طراحی شده‌اند و ساختاری پرپیچ‌وخم از الیاف شیشه بوروسیلیکات دارند تا ذرات میکروسکوپی را به قطرات درشت برای تخلیه تبدیل کنند.

هنگامی که تخلیه سریع، هوا را با سرعتی ۵ تا ۱۰ برابر ظرفیت نامی وارد فیلتر می‌کند، اختلاف فشار بسیار بالا مایع را مستقیماً از میان منافذ الیاف عبور می‌دهد. جریان تندبادمانند هوا، آب را از سد حفاظتی عبور داده و کارایی فیلتر کوالسر را به کلی خنثی می‌کند.

راهکارهای مهندسی برای جلوگیری از فرار میعانات

مؤثرترین راهکار برای مقابله با کشیده شدن میعانات، مهار سرعت انبساط گاز در زمان تخلیه است. نصب یک اوریفیس محدودکننده جریان یا استفاده از یک شیر نسبتی با بازشوی تدریجی روی خط تخلیه، اوج سرعت گاز را بسیار پایین‌تر از آستانه برشی ۱۵ متر بر ثانیه نگه می‌دارد.[1]

با کنترل و پایین نگه داشتن سرعت هوا، آب تجمع‌یافته در کف مخزن دست‌نخورده باقی می‌ماند. گاز در بازه‌ای چند دقیقه‌ای با ایمنی خارج می‌شود و آب مایع نیز بعداً از طریق یک شیر تخلیه خودکار بدون افت بار تخلیه می‌گردد.

افزون بر این، هندسه لوله‌کشی نقشی کلیدی در مهار نیروی برشی دارد. استقرار خروجی گاز در بالای مخزن به جای کناره‌ها یا کف، فاصله میان جریان هوا و آب راکد را به حداکثر می‌رساند و نیروهای وارده بر سطح مایع را تضعیف می‌کند.[1]

برخی مجتمع‌ها بلافاصله پس از مخزن از سپراتورهای گریز از مرکز استفاده می‌کنند تا پیش از رسیدن جریان به فیلترها، حجم عمده آب گرفته شود. این جداکننده‌ها با استفاده از نیروی گردابی، قطرات سنگین را به خارج پرتاب کرده و سدی مکانیکی و قابل اتکا ایجاد می‌نمایند.

تلقی کردن مخازن ذخیره باد به عنوان مخازنی ساده، نادیده گرفتن دینامیک سیالات پیچیده حاکم بر آنها است. درک ماهیت دوفازی مخزن—جایی که گاز پرسرعت و مایع راکد در کنش متقابل‌اند—تنها راه طراحی پروتکل تخلیه‌ای است که کل زیرساخت پنوماتیک را مصون بدارد.[3]

حل این معضل نیازمند تغییر در نگرش‌های رایج تعمیرات و نگهداری است؛ گذر از راحتیِ تخلیه ناگهانی به سمت روش‌های کنترل‌شده و مهندسی‌شده کاهش فشار. احترام گذاشتن به محدودیت‌های آیرودینامیکی آب راکد تضمین می‌کند که درایرهای گران‌قیمت تمام عمر مفید خود را سپری کنند و کارخانه با هوایی همواره خشک به کار ادامه دهد.[3]
