معادله ΔSmix = -R ∑ xi ln xi: چرا ترکیب دو عنصر همیشه آلیاژ را از اجزای خالصش پایدارتر می‌کند؟

جهان هستی داور نهایی پایداری ساختاری است و معیار تعیین‌کننده آن، بی‌نظمی است. وقتی متالورژیست‌ها فلزات خالص را در کوره ترکیب می‌کنند، صرفاً در حال ذوب کردن جامدات نیستند؛ آن‌ها یک فرمان ریاضی را فعال می‌کنند.

قوانین ترمودینامیک دیکته می‌کنند که یک حالت ترکیبی نسبت به حالت خالص، ریزحالت‌های (microstates) بیشتری دارد و این امر به آلیاژ سطح انرژی پایه پایین‌تری می‌بخشد. این تصمیم در همان لحظه‌ای که مایع به یک شبکه بلوری سرد می‌شود، نهایی شده و اتم‌ها را در پیکربندی خاصی قفل می‌کند که برای باز کردن آن به انرژی خارجی عظیمی نیاز است.[1][7]

قانون حاکم بر این پدیده، آنتروپی پیکربندی است که با معادله ΔSmix = -R ∑ xi ln xi بیان می‌شود. به همین دلیل است که آهن خالص نسبتاً نرم و واکنش‌پذیر است، اما ترکیب آن با کربن یا کروم، فولادی را به دست می‌دهد که می‌تواند وزن آسمان‌خراش‌ها را تحمل کند. این معادله ثابت می‌کند که نفسِ عملِ ترکیب کردن، یک لنگر ترمودینامیکی ایجاد می‌کند که در برابر تخریب مقاومت کرده و خواص فیزیکی ماده را به طور بنیادین تغییر می‌دهد.[1][4]

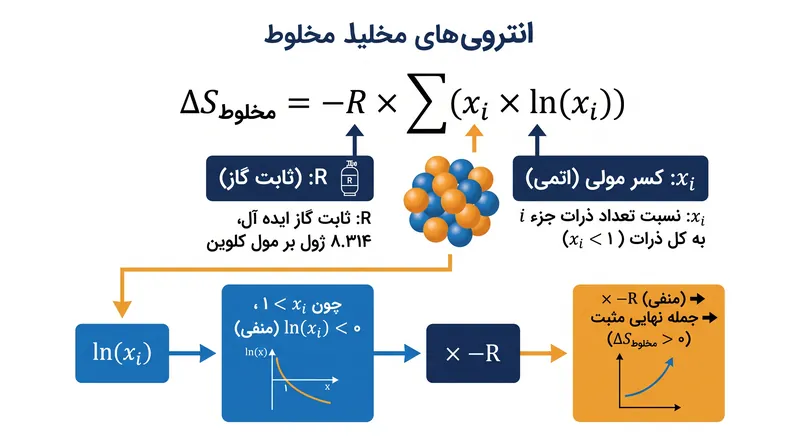

برای درک سازوکار این پدیده، باید به متغیرهای آن نگاه کرد. حرف R نشان‌دهنده ثابت گاز ایده‌آل است که روی ۸.۳۱۴ ژول بر مول بر کلوین ثابت شده است. متغیر xi نشان‌دهنده کسر اتمی هر عنصر در مخلوط است. از آنجا که هر کسری کمتر از ۱.۰ است، لگاریتم طبیعی آن (ln xi) همیشه یک عدد منفی خواهد بود. این قطعیت ریاضی، موتور محرک کل این معادله است.[1]

ضرب کردن این لگاریتم منفی در علامت منفیِ ابتدای معادله، نتیجه را به یک مقدار مثبت تبدیل می‌کند. بنابراین، ΔSmix همیشه مثبت است. ریاضیات تضمین می‌کند که افزودن یک عنصر جدید به یک فلز خالص، همواره آنتروپی سیستم را افزایش می‌دهد. هیچ سناریوی فیزیکی وجود ندارد که در آن ترکیب دو عنصر متمایز در یک محلول جامد تصادفی، آنتروپی پیکربندی سیستم را کاهش دهد.[1][3]

اما آنتروپی به تنهایی پایداری را دیکته نمی‌کند؛ بلکه باید با آنتالپی مبارزه کند. تصویر کامل این فرآیند توسط معادله انرژی آزاد گیبس ترسیم می‌شود: ΔG = ΔH - TΔS. برای اینکه یک آلیاژ بتواند یک محلول جامد پایدار تشکیل دهد، تغییر کل در انرژی آزاد گیبس (ΔG) باید منفی باشد. دو جمله سمت راست این معادله در طول فرآیند خنک شدن، در یک طناب‌کشی دائمی گرفتار هستند.[3][5]

آنتالپی اختلاط (ΔH) نشان‌دهنده میل شیمیایی بین اتم‌هاست. اگر عناصر یکدیگر را دفع کنند، ΔH مثبت است و سیستم را به سمت ناپایداری سوق می‌دهد. با این حال، جمله آنتروپی (ΔS) در دمای مطلق (T) ضرب می‌شود. با افزایش دمای کوره به بالای ۱۰۰۰ کلوین، جمله TΔS به شدت بزرگ شده و بر هرگونه دافعه شیمیایی غلبه می‌کند و عناصر را مجبور می‌سازد تا به طور یکنواخت با هم ترکیب شوند.[2][3]

این تعادل ترمودینامیکی همان دلیلی است که نشان می‌دهد چرا آلیاژها اساساً از اجزای تشکیل‌دهنده خود پایدارترند. یک فلز خالص دارای آنتروپی پیکربندی صفر است و در یک حالت انرژی بالاتر و متزلزل‌تر قرار دارد. اما آلیاژ ترکیبی در یک دره عمیق ترمودینامیکی آرام می‌گیرد و برای شکستن پیوندهای اتمی و تحمیل تغییر فاز، به انرژی خارجی بسیار بیشتری (چه حرارتی، چه مکانیکی و چه شیمیایی) نیاز دارد.[4][7]

قرن‌ها متالورژی بر یک عنصر میزبان اولیه متکی بود. برنز عمدتاً مس است؛ فولاد عمدتاً آهن است؛ آلیاژهای تیتانیوم عمدتاً تیتانیوم هستند. در این سیستم‌های دوتایی یا سه‌تایی، آنتروپی اختلاط نسبتاً کوچک است. یک آلیاژ دوتایی کاملاً یکنواخت، که در آن هر عنصر کسر ۵۰ درصدی دارد، افزایش آنتروپی در حدود 0.69R ایجاد می‌کند. این مقدار برای پایدار کردن فلز کافی است، اما پتانسیل ترمودینامیکی عظیمی را دست‌نخورده باقی می‌گذارد.[2][4]

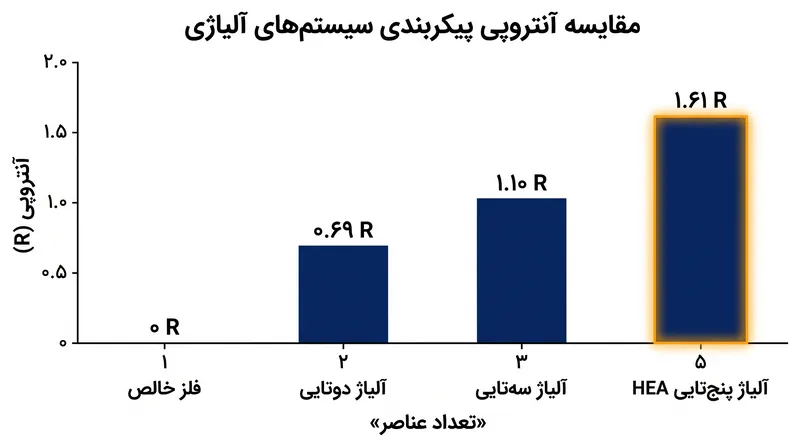

در سال ۲۰۰۴، پژوهشگرانی به نام‌های جی.دبلیو. یه (J.W. Yeh) و برایان کانتور (Brian Cantor) به طور مستقل مقالاتی منتشر کردند که این پارادایم را وارونه کرد. آن‌ها به جای استفاده از یک فلز پایه، پنج عنصر یا بیشتر را به نسبت مساوی با هم ترکیب کردند. این رویکرد، کسرهای xi را در چندین متغیر به حداکثر می‌رساند. با ترکیب پنج عنصر، هر کدام با کسر اتمی ۲۰ درصد، جمله آنتروپی به 1.61R جهش می‌کند که بیش از دو برابرِ نیروی تثبیت‌کننده یک آلیاژ دوتایی سنتی است.[4][6]

این مواد اکنون به عنوان آلیاژهای با آنتروپی بالا (HEAs) شناخته می‌شوند. با به حداکثر رساندن جمله ΔSmix، این آلیاژها به حالت نفوذ کند (sluggish diffusion) دست می‌یابند. اتم‌ها به قدری تصادفی و از نظر ترمودینامیکی در وضعیت راحتی قرار دارند که حتی تحت تنش شدید یا تشعشع نیز در برابر حرکت مقاومت می‌کنند. آنتروپی بالا عملاً اتم‌ها را در موقعیت‌های شبکه‌ای خود به دام می‌اندازد.[5][6]

یک مقاله مروری در سال ۲۰۲۵ که در arXiv منتشر شده، این تغییر را به عنوان «پارادایمی جدید در علم و مهندسی مواد برای پیشبرد متالورژی پایدار» توصیف می‌کند. نویسندگان استدلال می‌کنند که بهره‌گیری از آنتروپی، به جای تکیه صرف بر فلزات پایه کمیاب یا گران‌قیمت، امکان طراحی آلیاژهایی با نسبت استحکام به وزن بی‌سابقه‌ای را فراهم می‌کند. ریاضیاتِ بی‌نظمی، جایگزین نیاز به عناصر ذاتاً قوی و سنگین می‌شود.[6]

مجله MDPI اخیراً این موضوع را از طریق شبیه‌سازی‌های محاسباتی تأیید کرده و خاطرنشان ساخته است که «پایداری فاز و انتقال در آلیاژهای با آنتروپی بالا» با استفاده از مدل‌های گاز شبکه‌ای مبتنی بر معادله ΔSmix مستقیماً قابل پیش‌بینی هستند. این مدل‌ها تأیید می‌کنند که جمله آنتروپی در دماهای بالا بر رفتار ماده تسلط دارد و از شکستگی آلیاژ در هنگام قرار گرفتن در معرض شوک حرارتی جلوگیری می‌کند.[5]

با این حال، دیدگاه کاملاً ریاضیاتی نیز محدودیت‌های خود را دارد. این معادله یک محلول جامد ایده‌آل را فرض می‌کند که در آن هر اتم دقیقاً هم‌اندازه است و کاملاً در یک شبکه تصادفی جای می‌گیرد. اما در واقعیت، شعاع اتمی عناصر به طور قابل توجهی متفاوت است. اگر تفاوت اندازه بین یک اتم کبالت و یک اتم تنگستن از ۱۵ درصد فراتر رود، شبکه دچار اعوجاج شده و اصطکاک داخلی ایجاد می‌کند.[3][4]

این اعوجاج، انرژی کرنش الاستیک ایجاد می‌کند که به عنوان یک جریمه در برابر دستاوردهای آنتروپی عمل می‌کند. اگر این کرنش بیش از حد زیاد شود، آلیاژ مخلوط تصادفی را پس زده و ترکیبات بین‌فلزی شکننده‌ای را رسوب می‌دهد. جمله آنتروپی قدرتمند است، اما نمی‌تواند بر عدم تطابق هندسی شدید بین اتم‌های تشکیل‌دهنده غلبه کند.[2][5]

اکنون بحث در میان دانشمندان مواد بر سر چگونگی ایجاد تعادل بین این نیروها متمرکز است. یک گروه طرفدار آن است که با ترکیب هفت یا هشت عنصر، جمله آنتروپی را به حد مطلق خود برسانیم و در ازای پایداری ترمودینامیکی عظیم، مقداری کرنش شبکه‌ای را بپذیریم. گروهی دیگر استدلال می‌کنند که سیستم‌های سه‌تایی با آنتالپی‌های دقیق تنظیم‌شده، پیش‌بینی‌پذیری بهتری برای تولید صنعتی ارائه می‌دهند.[6][7]

خطرات و اهمیت این عملِ تعادل‌بخشی ترمودینامیکی بسیار بالاست. مهندسان هوافضا به موادی نیاز دارند که یکپارچگی ساختاری خود را در دمای ۱۵۰۰ درجه سانتی‌گراد در داخل موتورهای توربین جت حفظ کنند. سوپرآلیاژهای سنتی در حال نزدیک شدن به محدودیت‌های فیزیکی خود هستند و تحت بارهای حرارتی و مکانیکی شدیدِ مورد نیاز برای هوانوردی مدرن، ذوب یا اکسید می‌شوند.[6]

آلیاژهای با آنتروپی بالا، که توسط جمله -R ∑ xi ln xi پایدار شده‌اند، یک مسیر عملی و رو به جلو ارائه می‌دهند. از آنجا که پایداری آن‌ها به جای پیوندهای شیمیایی شکننده، ریشه در ریاضیات بنیادینِ بی‌نظمی دارد، استحکام خود را در دماهایی که فولاد معمولی را به مایع تبدیل می‌کند، حفظ می‌کنند. آنتروپی به عنوان یک سپر حرارتی عمل کرده و انرژی را بدون شکستن شبکه جذب می‌کند.[4][5]

گذار از ترمودینامیک نظری به کاربرد تجاری در حال شتاب گرفتن است. با بهبود مدل‌های محاسباتی، متالورژیست‌ها می‌توانند انرژی آزاد گیبسِ میلیون‌ها ترکیب عنصری بالقوه را پیش از روشن کردن کوره شبیه‌سازی کنند. معادله‌ای که روزگاری صرفاً توضیح می‌داد چرا برنز از مس سخت‌تر است، اکنون به طرح و نقشه‌ای برای نسل بعدی مواد پیشرفته تبدیل شده است.[5][7]
