سیستم تعلیق فعال پوش‌راد در ابرخودروها چگونه کار می‌کند؟

بسیاری از رانندگان و علاقه‌مندان به خودرو تصور می‌کنند که سیستم تعلیق تنها همان کمک‌فنرهای عمودی و فنرهای لول است که مستقیماً پشت چرخ‌ها قرار گرفته‌اند و وظیفه‌شان صرفاً جذب ضربات جاده و تامین راحتی سرنشینان است. در این دیدگاه سنتی، یک ابرخودرو تنها به نسخه‌ای سفت‌تر و اسپرت‌تر از همین قطعات نیاز دارد تا در پیچ‌ها پایدار بماند.[3]

اما واقعیت مهندسی در بالاترین سطح خودروسازی، این ادعا را کاملاً رد می‌کند. در خودروهایی که صدم‌های ثانیه و پایداری در سرعت‌های بالای ۳۰۰ کیلومتر بر ساعت اهمیت دارد، سیستم تعلیق سنتی به یک مانع آیرودینامیکی و یک اضافه‌بار تبدیل می‌شود. مهندسان در مسابقات فرمول یک و توسعه‌دهندگان ابرخودروها برای حل این مشکل، به سراغ سیستم‌های تعلیق داخلی (Inboard Suspension) مانند پوش‌راد (Push-rod) و پول‌راد (Pull-rod) رفته‌اند.[1]

انتقال به داخل شاسی؛ انقلاب پوش‌راد

سیستم پوش‌راد در پایه و اساس خود از همان ساختار جناغی دوبل (Double Wishbone) استفاده می‌کند که در بسیاری از خودروهای اسپرت دیده می‌شود. تفاوت اصلی در این است که فنر و کمک‌فنر دیگر مستقیماً به بازوهای کنترلی متصل نیستند. در عوض، یک میله قطور و مورب به نام پوش‌راد (میله فشارنده) از بازوی کنترلی پایین به سمت بالا و داخل شاسی امتداد می‌یابد.[1][2]

این میله در بالاترین نقطه خود به یک اهرم مثلثی شکل به نام راکر (Rocker) یا بل‌کرنک (Bellcrank) متصل می‌شود. هنگامی که چرخ خودرو با یک دست‌انداز برخورد می‌کند و به سمت بالا می‌رود، بازوی پایینی میله پوش‌راد را به سمت بالا و داخل شاسی فشار می‌دهد. این فشار باعث چرخش اهرم بل‌کرنک می‌شود.[2]

این اهرم نیز به نوبه خود، نیروی عمودی را به یک نیروی افقی تبدیل کرده و کمک‌فنری را که به صورت افقی در داخل شاسی نصب شده است، فشرده می‌کند. لامبورگینی در سال ۲۰۱۱ با معرفی مدل اونتادور، این فناوری الهام‌گرفته از مسابقات را به دنیای خودروهای تولید انبوه خیابانی آورد و نشان داد که چگونه می‌توان تکنولوژی پیست را برای جاده‌های شهری رام کرد.[2]

تفاوت پوش‌راد و پول‌راد در چیست؟

در مقابل سیستم پوش‌راد، سیستم دیگری به نام پول‌راد (Pull-rod) یا میله کشنده وجود دارد که دقیقاً با همان منطق اما در جهت معکوس کار می‌کند. در سیستم پول‌راد، میله رابط از بازوی کنترلی بالایی به سمت پایین و کف شاسی امتداد می‌یابد. هنگامی که چرخ به سمت بالا حرکت می‌کند، این میله به جای فشرده شدن، کشیده می‌شود.[1]

این کشش باعث می‌شود اهرم بل‌کرنک نصب شده در پایین شاسی بچرخد و کمک‌فنر را فشرده کند. انتخاب بین این دو سیستم معمولاً به محدودیت‌های بسته‌بندی (Packaging) و اهداف آیرودینامیکی بستگی دارد. مزیت اصلی پول‌راد این است که تمام قطعات سنگین مانند فنرها و دمپرها در پایین‌ترین نقطه ممکن از شاسی نصب می‌شوند که این امر مرکز ثقل خودرو را به شکل قابل‌توجهی پایین می‌آورد.[1]

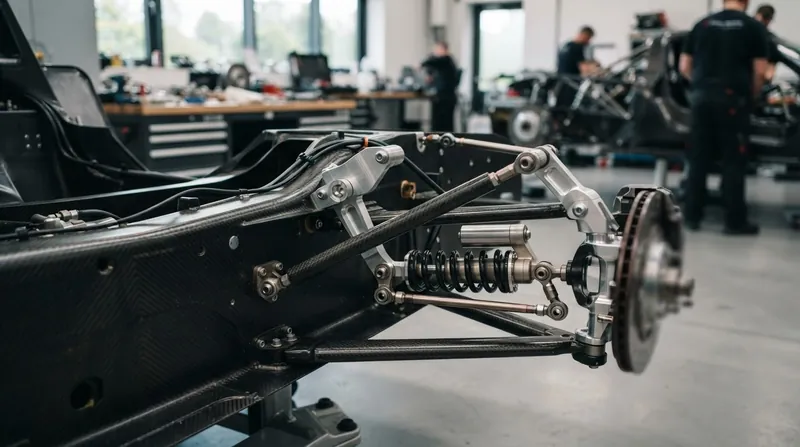

با این حال، دسترسی مکانیک‌ها به سیستم پول‌راد برای تنظیمات سریع در پیست دشوارتر است، به همین دلیل بسیاری از تیم‌ها و سازندگان ابرخودروها، سیستم پوش‌راد را به دلیل دسترسی آسان‌تر ترجیح می‌دهند. هر دو سیستم از نظر عملکرد دینامیکی بسیار شبیه به هم هستند و هدف مشترک آن‌ها، خارج کردن قطعات حجیم از مسیر جریان هوا است.[3]

پیروزی در نبرد جرم فنربندی‌نشده

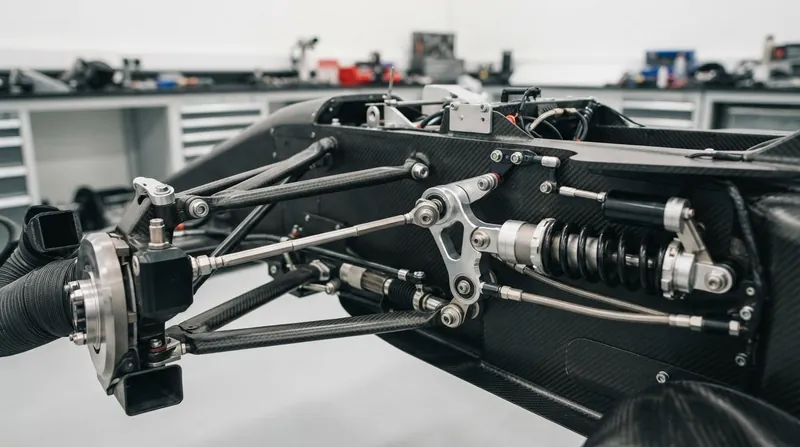

یکی از مهم‌ترین مفاهیم در مهندسی دینامیک خودرو، جرم فنربندی‌نشده (Unsprung Mass) است. این اصطلاح به وزن تمام قطعاتی اشاره دارد که توسط سیستم تعلیق پشتیبانی نمی‌شوند؛ از جمله چرخ‌ها، لاستیک‌ها، ترمزها و بخش‌هایی از بازوهای کنترلی. هرچه این جرم بیشتر باشد، اینرسی چرخ در هنگام برخورد با دست‌اندازها بیشتر خواهد بود.[1]

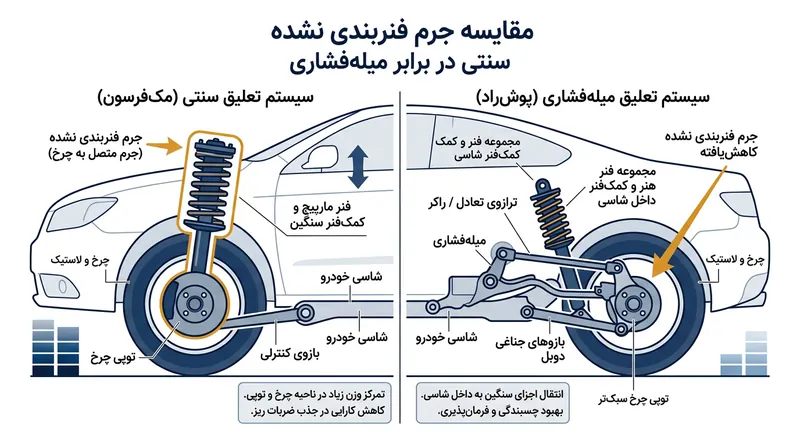

در یک سیستم تعلیق سنتی مک‌فرسون یا جناغی دوبل، نیمی از وزن فنر و کمک‌فنر به عنوان جرم فنربندی‌نشده محاسبه می‌شود. اما در سیستم‌های پوش‌راد و پول‌راد، وزن این قطعات سنگین به طور کامل به شاسی (جرم فنربندی‌شده) منتقل می‌شود. تنها قطعه‌ای که به جرم فنربندی‌نشده اضافه می‌شود، خود میله آلومینیومی یا کربنی پوش‌راد است که وزن بسیار ناچیزی دارد.[2]

نتیجه این کاهش وزن، واکنش فوق‌العاده سریع چرخ‌ها به تغییرات سطح مسیر است. لاستیک‌ها می‌توانند با سرعت بیشتری نوسانات را دنبال کنند و تماس خود را با آسفالت حفظ نمایند. در ابرخودروهایی که با سرعت‌های فراتر از ۳۰۰ کیلومتر بر ساعت در پیست حرکت می‌کنند، حفظ این سطح از تماس برای انتقال قدرت موتور کاملاً حیاتی است.[2][3]

نسبت حرکت و تنظیم‌پذیری دقیق

یکی دیگر از مزایای پنهان سیستم‌های تعلیق داخلی، امکان تغییر نسبت حرکت (Motion Ratio) از طریق طراحی اهرم بل‌کرنک است. در سیستم‌های سنتی، حرکت چرخ تقریباً برابر با میزان فشردگی کمک‌فنر است. اما مهندسان با استفاده از بل‌کرنک می‌توانند این نسبت را به دلخواه تغییر دهند.

این اهرم‌بندی به طراحان اجازه می‌دهد تا از فنرها و دمپرهای کوچک‌تر و سبک‌تری استفاده کنند و در عین حال، کنترل بسیار دقیقی روی میرایی (Damping) داشته باشند. در لامبورگینی اونتادور، نسبت حرکت در اهرم بل‌کرنک تقریباً ۱ به ۱ طراحی شده است، به این معنی که نیروی ورودی از پوش‌راد با همان نسبت به فنر منتقل می‌شود.[2]

علاوه بر این، ادغام سیستم‌های ضد غلتش (Anti-roll bars) در تعلیق‌های داخلی بسیار ساده‌تر و کارآمدتر است. مهندسان می‌توانند میله موج‌گیر را مستقیماً به بل‌کرنک‌ها متصل کنند تا در هنگام پیچیدن، انتقال بار بین چرخ‌های چپ و راست با دقت ریاضی‌وار کنترل شود و بادی‌رول به حداقل برسد.

هزینه‌ها و چالش‌های کاربری شهری

با وجود تمام این مزایای شگفت‌انگیز، چرا تمام خودروها از سیستم پوش‌راد استفاده نمی‌کنند؟ پاسخ در هزینه، پیچیدگی و فضای اشغال‌شده نهفته است. سیستم‌های تعلیق داخلی نیازمند قطعات متحرک بیشتر، بلبرینگ‌های دقیق‌تر و شاسی‌های بسیار مستحکم‌تری هستند که هزینه ساخت خودرو را به شدت افزایش می‌دهد.[1][3]

علاوه بر این، انتقال کمک‌فنرها به داخل شاسی، فضای ارزشمند داخلی را اشغال می‌کند. در خودروهای مسابقه‌ای این موضوع اهمیتی ندارد، اما در خودروهای خیابانی به معنای از دست دادن فضای صندوق بار یا تنگ‌تر شدن کابین است. همچنین، این سیستم‌ها به دلیل اتصال مستقیم به شاسی، ارتعاشات جاده را با شدت بیشتری به کابین منتقل می‌کنند.[1]

با این حال، برای خریداران ابرخودروهایی مانند لامبورگینی اونتادور، این خشکی سواری یک نقطه ضعف محسوب نمی‌شود، بلکه بخشی از تجربه رانندگی با یک ماشین مسابقه‌ای پلاک‌دار است. در نهایت، سیستم‌های پوش‌راد نمادی از پیروزی مهندسی بر محدودیت‌های فیزیکی هستند؛ جایی که آیرودینامیک و توزیع وزن، بر راحتی غلبه می‌کنند.[2][3]
