چگونه روتورهای القایی بدون نیاز به کلاچ مکانیکی اتلاف انرژی خودروهای برقی را به صفر می‌رسانند

میزان پیمایش بزرگراهی یک خودروی برقی دو موتوره در صورت درگیر ماندن موتور کمکی هنگام حرکت بدون گاز یا خلاص، با افتی چشمگیر مواجه می‌شود. مهندسان خودرو برای حل این نیروی مقاوم مزاحم، کلاچ‌های مکانیکی سنتی را کنار گذاشته و به راهکاری نرم‌افزاری روی آورده‌اند: ترکیب یک موتور محرک اصلی فوق بهینه با یک موتور القایی ثانویه که هر زمان نیاز نباشد، می‌توان آن را با یک خط فرمان خاموش کرد.[2][6]

وقتی جریان برق موتور القایی قطع می‌شود، میدان مغناطیسی داخلی آن به‌طور کامل فرومی‌پاشد. در این وضعیت، روتور هماهنگ با چرخ‌ها آزادانه می‌چرخد و هیچ‌گونه مقاومت مغناطیسی بازدارنده‌ای تولید نمی‌کند. این سازوکار به خودرو اجازه می‌دهد تا هنگام حرکت یکنواخت در جاده، درست با بازدهی یک خودروی تک موتوره حرکت کند و تنها در شتاب‌گیری‌های سنگین یا مسیرهای لغزنده، محور دوم را فوراً به مدار بیاورد.[2][6]

این رویکرد، پاسخی فنی به یکی از قوانین بنیادی فیزیک در پلتفرم‌های تمام‌چرخ‌محرک الکتریکی است. اغلب خودروهای برقی امروزی برای پیشرانه اصلی خود به موتورهای سنکرون آهنربای دائم یا PMSM متکی هستند. این موتورها با جاگذاری آهنرباهای خاکی کمیاب نئودیمیوم درون روتور، چگالی گشتاور استثنایی و بازدهی حداکثری کم‌نظیری در بازه ۹۵ تا ۹۷ درصد ارائه می‌دهند.[3][5]

اما این بازدهی خیره‌کننده فقط تا زمانی برقرار است که موتور فعالانه چرخ‌ها را به پیش براند. چالش زمانی آغاز می‌شود که خودرو در سرعت‌های بزرگراهی خلاص می‌چرخد؛ آهنرباهای دائم هرگز خاموش نمی‌شوند و چرخش پیوسته روتور، میدان مغناطیسی دائمی را از میان سیم‌پیچ‌های مسی استاتور عبور می‌دهد.[2][3]

فیزیک مقاومت و نیروی ضد محرکه الکتریکی

همین برهم‌کنش، موتور خاموش را عملاً به یک ژنراتور ناخواسته تبدیل می‌کند. حرکت میدان مغناطیسی باعث القای ولتاژ در سیم‌پیچ‌های استاتور می‌شود؛ پدیده‌ای که در فیزیک با نام نیروی ضد محرکه الکتریکی یا Back-EMF شناخته می‌شود. غلبه بر این ولتاژ القایی به انرژی فیزیکی نیاز دارد که مستقیماً از اینرسی و اندازه حرکت خودرو دزدیده شده و اثر ترمزی مداومی به وجود می‌آورد.[2][6]

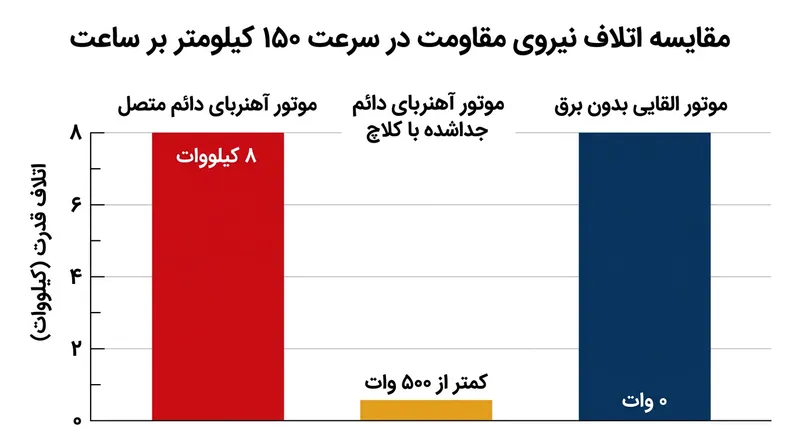

این اتلاف انرژی در سرعت‌های بالا ابعادی هشداردهنده پیدا می‌کند. بر اساس آزمایش‌های دینامومتری شرکت سازنده قوای محرکه JJE در سال ۲۰۲۳، یک موتور آهنربای دائم ۲۰۰ کیلوواتی در صورت چرخش بدون تغذیه در سرعت ۱۵۰ کیلومتر بر ساعت، نزدیک به ۸ کیلووات نیروی مقاوم بازدارنده تولید می‌کند. متصل نگه داشتن چنین موتوری در یک سفر جاده‌ای، قاتل ظرفیت بسته باتری خواهد بود.[1][6]

خودروسازانی چون هیوندای و کیا برای جلوگیری از افت پیمایش در پلتفرم E-GMP، سراغ یک وصله‌پینه‌ مکانیکی رفتند. آنها کلاچ‌های جداکننده فیزیکی بین موتور آهنربای دائم جلو و چرخ‌ها تعبیه کردند؛ زمانی که خودرو به سرعت کروز می‌رسد، یک عملگر الکترومکانیکی مجموعه کلاچ را باز کرده و پیوند مکانیکی را قطع می‌کند.[2]

قطع پیوند محور به‌وضوح این نیروی مقاوم را مهار می‌کند. داده‌های شرکت JJE نشان می‌دهد باز شدن کلاچ، اتلاف توان در سرعت ۱۵۰ کیلومتر بر ساعت را از ۸ کیلووات به کمتر از ۵۰۰ وات کاهش می‌دهد. چرخ‌ها آزادانه می‌چرخند و موتور جلو کاملاً متوقف می‌شود تا انرژی باتری برای محور محرک عقب حفظ شود.[1]

سازش اجباری بر سر کلاچ‌های مکانیکی

اما این بازدهی، بهای مهندسی سنگینی دارد. کلاچ‌های فیزیکی باعث افزایش وزن، اشغال فضای ارزشمند در ساب‌فریم و افزایش هزینه‌های مونتاژ می‌شوند. از آن مهم‌تر، کلاچ یک قطعه مکانیکی در معرض استهلاک است که در طول عمر مفید خودرو باید هزاران بار پیاپی درگیر و آزاد شود.[1][2]

علاوه بر این، کلاچ نوعی تأخیر واکنش ناخوشایند ایجاد می‌کند. یک کلاچ الکترومغناطیسی دومانا حدود ۷۰ میلی‌ثانیه زمان نیاز دارد تا دور موتور ساکن را با چرخ‌های در حال چرخش هماهنگ کرده و صفحات را قفل کند. گرچه روی کاغذ ناچیز به نظر می‌رسد، اما این وقفه هنگام فشردن ناگهانی پدال گاز برای سبقت‌گیری کاملاً توسط راننده احساس می‌شود.[1]

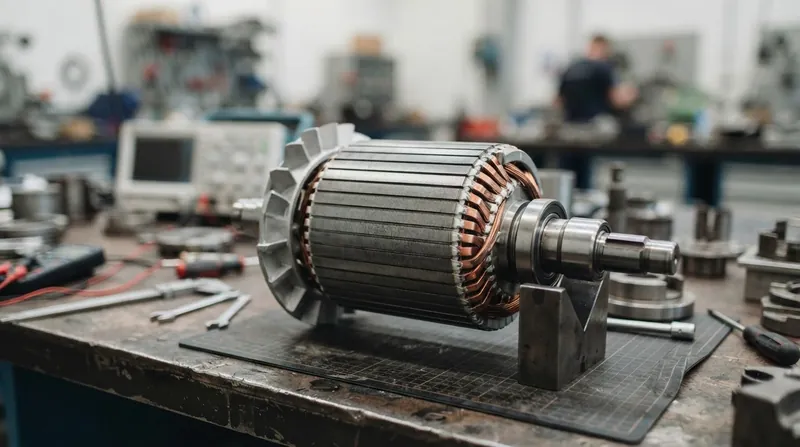

برای گریز از این معایب، مهندسان تسلا، فولکس‌واگن و آئودی به طرحی بازگشتند که نیکولا تسلا در سال ۱۸۸۸ به ثبت رسانده بود: موتور القایی آسنکرون. این موتور به جای تکیه بر آهنرباهای کمیاب، از روتوری متشکل از قفس ساده‌ای از میله‌های مس یا آلومینیوم استفاده می‌کند و میدان مغناطیسی‌اش را صرفاً از طریق القای الکتریکی می‌سازد.[2][4]

هنگامی که جریان متناوب وارد استاتور موتور القایی می‌شود، میدانی مغناطیسی و دوار پدید می‌آورد. این میدان، جریان الکتریکی را در میله‌های روتور القا می‌کند؛ جریانی که میدان مغناطیسی ثانویه‌ای می‌آفریند تا به دنبال میدان استاتور بدود و روتور را با گشتاور بالا به چرخش وادار سازد.[2][3]

دستیابی به چرخش آزاد با مقاومت مغناطیسی صفر

برگ برنده موتور القایی درست در لحظه‌ای نمایان می‌شود که اینورتر جریان متناوب را قطع می‌کند. بدون تغذیه استاتور، جریان القایی روتور بلافاصله ناپدید می‌شود. میدان مغناطیسی در یک پلک‌بهم‌زدن فرومی‌پاشد و آنچه درون پوسته موتور می‌چرخد، چیزی جز فلزی بی‌اثر نیست.[2][6]

سندی مونرو، تحلیل‌گر نام‌آشنای صنعت خودرو و بنیان‌گذار شرکت مهندسی مونرو و شرکا، در تحلیل کالبدشکافی فنی سال ۲۰۲۴ اشاره می‌کند: «شما می‌توانید این موتورها را خاموش کنید و در این حالت، اتلاف چرخش آن‌ها عملاً ناچیز است.» بدون وجود میدان مغناطیسی پایدار، پدیده Back-EMF شکل نمی‌گیرد، موتور بدون مقاومت الکترومغناطیسی خلاص می‌چرخد و نیاز به کلاچ مکانیکی خودبه‌خود منتفی می‌شود.[2]

مدیریت این جابه‌جایی در کسری از ثانیه توسط نرم‌افزار انجام می‌گیرد. در خودروهایی مانند تسلا مدل Y یا فولکس‌واگن ID.4، کنترلر موتور هنگام حرکت پایدار در بزرگراه به موتور القایی جلو دستور خواب می‌دهد. خودرو منحصراً با موتور آهنربای دائم عقبی کار می‌کند و حداکثر پیمایش را بدون یدک‌کشیدن یک ژنراتور مقاومت‌زا محقق می‌سازد.[4][6]

به محض اینکه راننده به شتاب یا پایداری دو دیفرانسیل نیاز پیدا کند، اینورتر جریان را به استاتور جلو سرازیر می‌کند. میدان مغناطیسی بی‌درنگ القا شده و در چند میلی‌ثانیه گشتاور را به چرخ‌ها می‌رساند. از آنجا که روتور از قبل با سرعت دقیق در حال چرخش بوده، هیچ همگام‌سازی مکانیکی یا درگیری فیزیکی دیسک و صفحه‌ای نیاز نیست.[2][6]

معماری پیوند دوگانه در سطح سامانه

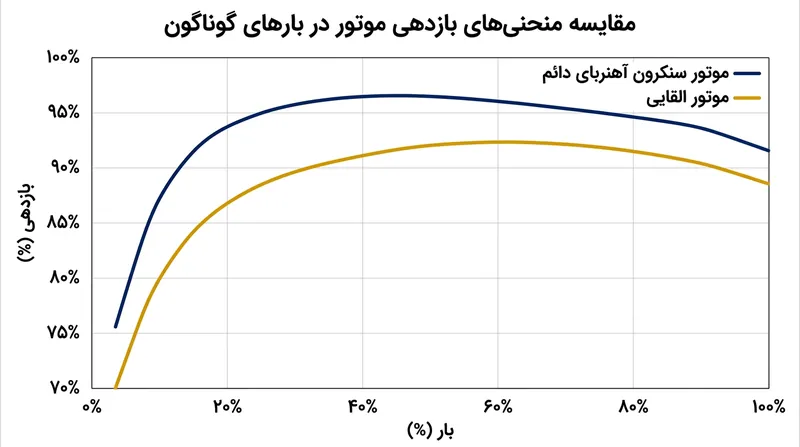

این چیدمان ترکیبی (یک موتور آهنربای دائم روی یک محور و یک موتور القایی روی محور دیگر) یک سازش مهندسی حساب‌شده در سطح سامانه است. موتورهای القایی به‌طور کلی ابعاد بزرگ‌تر، وزن بیشتر و در زیر بار سنگین، بازدهی حداکثری پایین‌تری در مقایسه با موتورهای مغناطیس دائم دارند؛ اوج راندمان آنها بین ۹۰ تا ۹۳ درصد است که از بازدهی ۹۷ درصدی PMSM عقب‌تر می‌ماند.[3][5]

اگر خودرویی تماماً در ترافیک شهری متوقف و حرکت کند، استفاده از دو موتور آهنربای دائم با بازیابی قوی‌تر ترمز، راندمان بالاتری رقم می‌زند. با این حال، بخش عمده انرژی یک خودرو صرف تثبیت سرعت در بزرگراه‌ها می‌شود؛ جایی که حذف کامل اتلاف محور کمکی، بازدهی کمتر موتور القایی در لحظات شتاب‌گیری را کاملاً جبران می‌کند.[3][6]

نحوه آرایش محورها میان سازندگان متفاوت است، اما منطق فنی یکسانی دارد: محور اصلی که بار پایه را تأمین می‌کند به موتور آهنربای دائم مجهز می‌شود و محور ثانویه که فقط در شتاب‌گیری یا لغزش چرخ‌ها وارد مدار می‌شود، موتور القایی را دریافت می‌کند تا راندمان اندک پایین‌تر آن کمترین اثر منفی را بر جای بگذارد.[4][6]

تسلا نخستین بار در سال ۲۰۱۸ با عرضه مدل ۳ دوموتوره این پیکربندی را به کار بست و موتور القایی را در جلو نشاند. آئودی نیز در مدل Q4 e-tron همین الگو را تکرار کرد و دینامیک محرک‌عقب را برای کروز جاده‌ای برگزید، در حالی که موتور القایی جلو تا حس لغزش یا نیاز به تمام توان در خواب کامل باقی می‌ماند.[4]

معادله زنجیره تأمین عناصر خاکی کمیاب

فراتر از بهره‌وری آیرودینامیک و الکتریکی، تمایل به موتورهای القایی یک چالش بزرگ در زنجیره تأمین خودرو را التیام می‌بخشد. موتورهای آهنربای دائم به‌شدت به نئودیمیوم، پرازئودیمیوم و دیسپروزیوم وابسته‌اند؛ فلزات نادری که با نوسانات وحشتناک قیمت و انحصار ژئوپلیتیکی، پیش‌بینی بلندمدت تولید را مختل می‌کنند.[3][5]

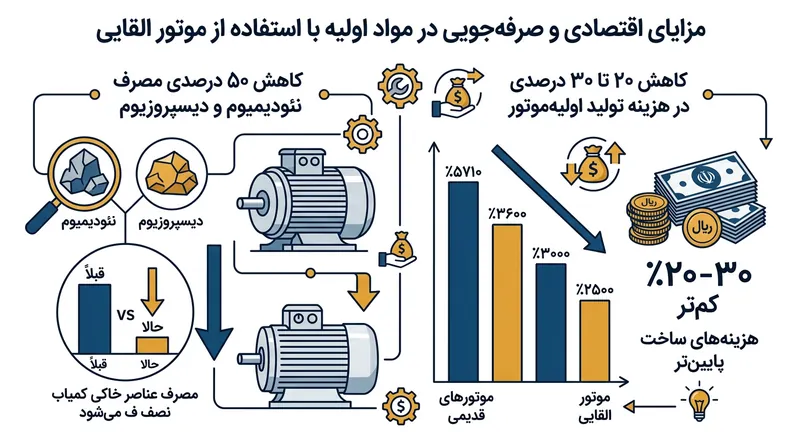

با جایگزین کردن یکی از دو موتور با نمونه القایی، خودروسازان وابستگی هر خودروی چهارچرخ محرک به فلزات خاکی کمیاب را تا ۵۰ درصد کاهش می‌دهند. مس و آلومینیوم مورد نیاز در روتور القایی در تمام جهان به‌وفور یافت می‌شوند، قابلیت بازیافت عالی دارند و در بازارهای کالایی شفاف و باثبات دادوستد می‌شوند.[3][6]

بر اساس آمارهای سال ۲۰۲۶ تأمین‌کننده قوای محرکه CMVTE، این جایگزینی، هزینه تولید اولیه یونیت محرک را بین ۲۰ تا ۳۰ درصد پایین می‌آورد. این صرفه‌جویی مالی دست خودروساز را باز می‌گذارد تا ظرفیت باتری را اندکی ارتقا داده و پیمایش خودرو را بدون افزایش قیمت تمام‌شده بهبود بخشد.[3]

ترمز بازیافتی و چالش سقف حرارتی

نوع موتور کمکی، چگونگی بازیابی انرژی ترمز یا Regenerative Braking را نیز دگرگون می‌کند. موتورهای آهنربای دائم ذاتاً در بازپس‌گیری انرژی حرکتی و تبدیل آن به برق عالی هستند. وقتی راننده پا را از روی پدال گاز برمی‌دارد، سیستمی با دو موتور PMSM می‌تواند همزمان از هر دو محور انرژی جذب کرده و راندمان رانندگی شهری را به سقف برساند.[2][6]

موتورهای القایی نیز می‌توانند ترمز بازیافتی ارائه دهند، اما پیش از تولید برق نیازمند دریافت یک پالس جریان از باتری برای تشکیل میدان اولیه‌اند. همین نکته باعث می‌شود تا در عمل، واکنش آنها برای بازیافت‌های سبک و سرعت‌پایین کندتر باشد؛ در نتیجه، نرم‌افزار خودروهای ترکیبی ترجیح می‌دهد بخش اعظم ترمزهای روزمره را به دوش موتور آهنربای دائم عقب بگذارد.[2][6]

پایداری حرارتی مزیت مشهود دیگری برای موتورهای القایی است. آهنرباهای دائم به شدت نسبت به حرارت بالا آسیب‌پذیرند. اگر یک موتور PMSM برای مدتی طولانی تحت فشار بیشینه کار کند، آهنرباهای نئودیمیوم ممکن است از آستانه حرارتی خود عبور کرده و دچار افت مغناطیسی بازگشت‌ناپذیر شوند؛ آسیبی که گشتاور موتور را برای همیشه فلج می‌کند.[5]

در روتورهای القایی هیچ آهنربایی وجود ندارد که خراب شود. این موتورها می‌توانند در دماهای بسیار بالاتری به فعالیت ادامه دهند و سقف کارکرد آنها تنها به تحمل حرارتی عایق‌بندی سیم‌پیچ و خنک‌کاری استاتور محدود است. همین استقامت بالا روتور القایی را به پیشرانه‌ای مطمئن برای یدک‌کشی سنگین یا صعود طولانی از گردنه‌ها با سرعت بالا بدل می‌سازد.[3][5]

با ارتقای مداوم چگالی انرژی باتری‌ها، مناقشه میان طراحان پیرامون معماری ایده‌آل قوای محرکه همچنان پابرجاست. گروهی از سازندگان همچنان بر دو موتور آهنربای دائم به همراه کلاچ‌های فیزیکی پافشاری دارند تا روی کاغذ بالاترین رکوردهای راندمان نظری را ثبت کنند. در مقابل، برخی شرکت‌ها به سمت موتورهای سنکرون تحریک‌شده خارجی یا EESM رفته‌اند که به‌جای آهنربا از سیم‌پیچ مسی استفاده می‌کنند.[3][6]

اما هماهنگی یک موتور آهنربای دائم در محور اصلی با یک موتور القایی در محور کمکی نشان داد که پیچیدگی مکانیکی همواره بهترین راه برای دستیابی به بهره‌وری نیست. مهندسان با درک صحیح قوانین الکترومغناطیس توانسته‌اند سامانه‌های سنگین و مستعد خرابی کلاچ را با چند سطر کد نرم‌افزاری در اینورتر جایگزین کنند.[6]

حاصل این دگرگونی، خودرویی سبک‌تر، مقرون‌به‌صرفه‌تر و با دوام‌تر است که در بزرگراه‌ها بدون کوچک‌ترین اتلاف توان حرکت می‌کند. این فناوری تلفیقی دقیق از توقعات مشتریان از خودروی برقی و واقعیت‌های فیزیک بزرگراهی است؛ جایی که گاهی بهترین هنر مهندسی، خاموش کردن بخشی از سامانه است نه پیچیده‌تر کردن آن.[6]
