چگونه سوخت کرایوژنیک و کانال‌های فرزکاری‌شده مانع از ذوب نازل موشک در دمای ۳۰۰۰ درجه می‌شوند

در نگاه ناظران غیرمتخصص، تصور رایج بر این است که راکت‌های مداری فشار حرارتی خردکننده هنگام پرتاب را به مدد زره‌های ضخیم یا سپرهای فرسایشی سنگین مهار می‌کنند. ثبت تصویر فضاپیماهایی که حین ورود دوباره به جو زمین در پشت سپری ضخیم و رو به تحلیل پناه می‌گیرند، این گمانه را تقویت کرده که مصون ماندن از دماهای فوق‌بحرانی همواره مستلزم قربانی کردن توده‌ای عظیم از ماده محافظ است.

با این حال، واقعیت‌های مهندسی درون محفظه احتراق یک موتور موشک با پیشران مایع دوپایه‌ای، پیوندی با این تصویر ندارد. مهندسان هوافضا به جای استفاده از ورق‌های ضخیم فولاد یا تیتانیوم، دیواره محفظه احتراق را از آلیاژهای مس با رسانندگی حرارتی بسیار بالا و با ضخامتی در مقیاس تنها چند میلی‌متر می‌سازند. آنان برای بقای ساختاری سازه در برابر تبخیر آنی حین مأموریت، منحصراً به چرخش سوخت کرایوژنیک یا فوق‌سردِ خود موشک متکی هستند.

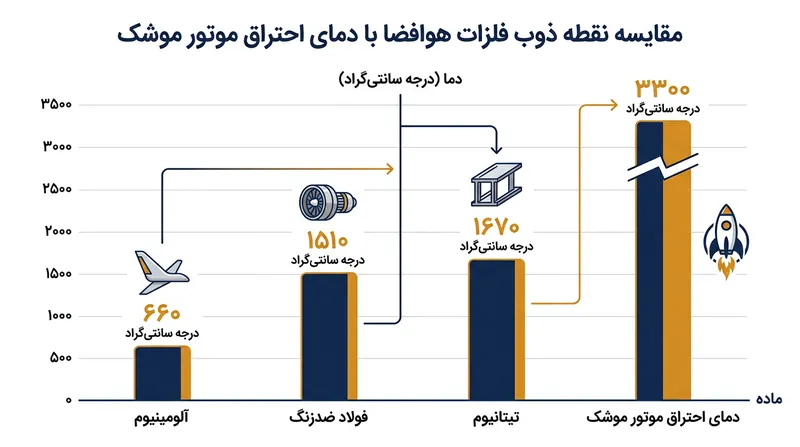

دمای گازها درون محفظه احتراق یک موتور موشک پیشرفته حین برخاستن می‌تواند به ۳۳۰۰ درجه سانتی‌گراد برسد؛ محیطی حرارتی که تقریباً سه برابر داغ‌تر از گدازه‌های آتشفشانی است و نقطه ذوب تقریباً تمامی فلزات شناخته‌شده را پشت سر می‌گذارد. برای نمونه، آلومینیوم در ۶۶۰ درجه، فولاد ضدزنگ در ۱۵۱۰ درجه و تیتانیوم در ۱۶۷۰ درجه سانتی‌گراد ذوب می‌شوند.[2]

اگر موتور موشک به مثابه یک چاهک حرارتی صلب از فلز یکپارچه ساخته می‌شد، گازهای ناشی از احتراق با دمای ۳۳۰۰ درجه در عرض چند ثانیه کل نازل را ذوب می‌کردند. از این رو، موتور برای بقا در جریان یک احتراق پایدار، ناگزیر است انرژی حرارتی را با سرعتی فراتر از نرخ انباشت گرما از دیواره فلزی دور کند؛ چرخه‌ای پیوسته که در دینامیک حرارتی پیشرانش به عنوان خنک‌کاری بازیابنده یا رجنراتیو شناخته می‌شود.[1][2]

مکانیسم خنک‌کاری بازیابنده

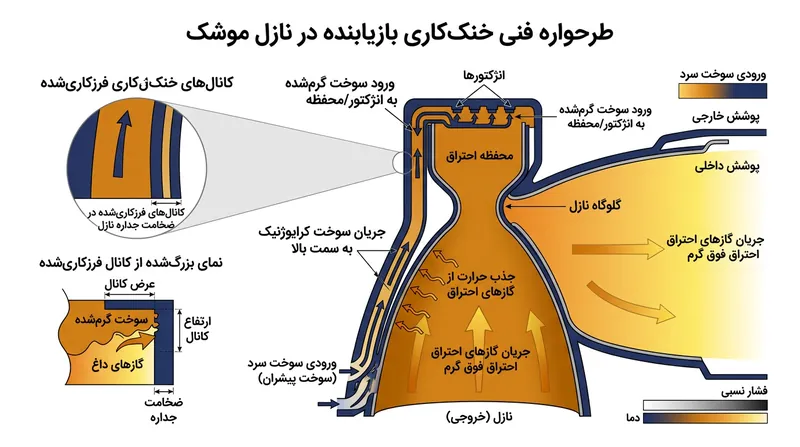

سامانه خنک‌کاری بازیابنده همچنان ستون فقرات مدیریت بارهای حرارتی بحرانی در محفظه‌های رانش با کارایی بالا به شمار می‌رود. پیش از آنکه پیشران مایع به ناحیه احتراق تزریق و مشتعل شود، ابتدا درون یک پوسته محافظ یا شبکه‌ای از کانال‌های فرزکاری‌شده پیرامون نازل جریان می‌یابد.[1]

سوخت فوق‌سرد، از جمله هیدروژن یا متان مایع، هنگام عبور از ناحیه فوق‌العاده داغ گلویی نازل نقش یک خنک‌کننده با بازدهی استثنایی را ایفا می‌کند. این سوخت گرمای مخرب را از جداره‌های محفظه جذب می‌کند و افزون بر حفظ یکپارچگی مکانیکی فلز، خود پیش‌گرم شده و در نتیجه راندمان ترمودینامیکی کل احتراق را افزایش می‌دهد.[1]

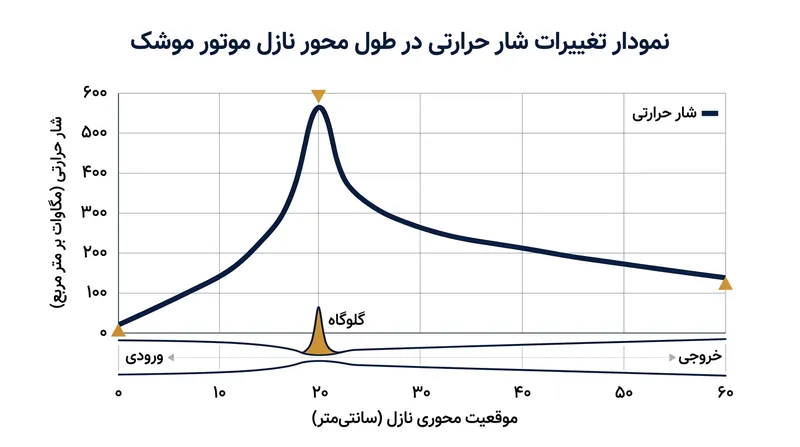

سطح مقطع این مجاری باریک به عمد بسیار کوچک طراحی می‌شود تا سرعت جریان سیال خنک‌کننده بالا رفته و تبادل حرارت در نقاطی که بیشترین شار گرمایی را تجربه می‌کنند، به اوج برسد. گلویی نازل، یعنی باریک‌ترین بخش مجرا با کمترین مساحت جانبی، شدیدترین تمرکز بار حرارتی را متحمل می‌شود و سخت‌ترین گره سامانه برای کنترل حرارت است.[1][2]

طراحی این هندسه مستلزم برقراری موازنه‌ای ظریف میان عرض مجاری خنک‌کننده، آستانه‌های مجاز دما و افت فشار هیدرولیکی ناشی از اصطکاک است. کانال‌های باریک‌تر نرخ انتقال حرارت بهتری فراهم می‌آورند، اما هم‌زمان فشار کاری توربوپمپ‌های موتور را برای راندن سوخت از میان گذرگاه‌های فشرده به شدت بالا می‌برند.

تیم تحلیلی Everyday Astronaut در بررسی سال ۲۰۲۲ خود پیرامون روش‌های خنک‌کاری موتور موشک یادآور شد: «فشار داخل جداره‌ها لزوماً باید فراتر از فشار درون محفظه احتراق باشد.» از آنجا که این مجاری مستقیماً به انژکتورهای پاشش ختم می‌شوند، سیال خنک‌کننده باید فشاری بالاتر از گازهای خروجی داشته باشد تا جهت شارش به درستی حفظ شود.

آلیاژهای مس و فناوری ساخت افزایشی

مهندسان برای بیشینه‌سازی انتقال حرارت به سیال جاری، به فلزاتی با ضریب رسانایی گرمایی بالا متوسل می‌شوند. اگرچه مس خالص رسانایی بی‌نظیری دارد، اما فاقد استحکام مکانیکی لازم برای تحمل فشارهای عظیم موتور موشک در دماهای بالا است.

برای حل این گلوگاه ساختاری، ناسا خانواده ویژه‌ای از آلیاژهای مس-کروم-نیوبیم را توسعه داد که برجسته‌ترین آنها GRCop-42 است. این آلیاژ سخت‌شده با فاز پراکنده، رسانندگی حرارتی بالا را در کنار استحکام مکانیکی در دماهای فوق‌العاده فراهم می‌آورد تا تنش‌های شدید ترمومکانیکی حین احتراق دفع شوند.

آلیاژ GRCop-42 به طور خاص برای مقاومت در برابر خزش و خستگی چرخه‌ای حرارتی فرموله شده است؛ قابلیتی که آن را گزینه‌ای آرمانی برای پیشرانه‌های راکتی با قابلیت استفاده مجدد می‌سازد. این ماده به محفظه اجازه می‌دهد در دماهای بالاتر کار کند که این امر به نوبه خود بازده چرخه منبسط‌کننده را از طریق انتقال انرژی بیشتر به سوخت به طرز چشمگیری ارتقا می‌دهد.[1]

از منظر تاریخی، ساخت شبکه‌های پیچیده خنک‌کاری بازیابنده نیازمند جوشکاری سخت و لحیم‌کاری صدها لوله فلزی مجزا در کنار یکدیگر بود. اما امروزه سازندگان صنایع هوافضا از روش ساخت افزایشی، به ویژه همجوشی بستر پودر با لیزر، بهره می‌برند تا کل محفظه احتراق و پوسته خنک‌کننده را به صورت یک قطعه یکپارچه و پیوسته چاپ کنند.[1]

تولید افزایشی امکان مهندسی اشکال هندسی بسیار پیچیده‌ای را برای مجاری فراهم می‌آورد که با ماشین‌کاری متعارف غیرممکن بود. طراحان با تغییر نسبت ارتفاع به عرض کانال‌ها در طول بدنه نازل، انتقال گرما را دقیقاً در نقاط بحرانی شار حرارتی متمرکز و بهینه‌سازی می‌کنند.

مهار تنش‌های حرارتی و مکانیکی

رویارویی حرارت شدید احتراق در یک سو و سرمای انجمادی سوخت کرایوژنیک در سوی دیگر، گرادیان حرارتی عظیمی را در ضخامت جداره محفظه پدید می‌آورد. پوسته داخلی موتور تحت تنش فشاری بسیار شدیدی قرار می‌گیرد، در حالی که دیواره بیرونی کانال‌ها تنش‌های محیطی یا حلقوی قابل‌توجهی را تجربه می‌کند.[1]

جداره داخلی به سبب دمای گازهای داغ دچار انبساط حرارتی شدید می‌شود، اما لایه بیرونی و خنک‌تر مانع از این انبساط آزادانه می‌گردد. این تضاد مکانیکی تنش‌های حرارتی مداومی تولید می‌کند که پس از چندین چرخه احتراق می‌تواند به ترک‌خوردگی‌های مویی یا خستگی سطحی در گلویی نازل بینجامد.[1]

تیم راکت دانشگاه ام‌آی‌تی هنگام طراحی موتور اوزیریس در سال ۲۰۲۶ مستقیماً با این مانع سازه‌ای روبه‌رو شد. این تیم در مستندات فنی خود تشریح کرد: «پوسته خنک‌کننده مانع انبساط حرارتی دیواره‌های کانال داخلی می‌شود. با نفوذ گرما از سمت گاز داغ، کانال‌ها تلاش می‌کنند رو به بیرون منبسط شوند، اما سازه پوسته جلوی این تغییر فرم را می‌گیرد.»

برای تعدیل و مهار این تمرکز تنش، مهندسان غالباً خنک‌کاری بازیابنده را با خنک‌کاری لایه‌ای یا فیلمی ترکیب می‌کنند. در این روش، لایه نازکی از پیشران مستقیماً در امتداد سطح داخلی محفظه تزریق می‌شود تا یک لایه مرزی محافظ در برابر امواج شدید گرما شکل بگیرد.

این رهیافت چندلایه به موتورهای موشک با سوخت مایع اجازه می‌دهد دقایق طولانی با قابلیت اطمینان بالا کار کرده و در ده‌ها پرتاب پیاپی دوباره به کار گرفته شوند. در این سامانه یکپارچه، خود سوخت به سپر محافظ سازه‌ای بدل می‌شود و حرارتی را جذب می‌کند که در غیر این صورت فضاپیما را پیش از رسیدن به مدار متلاشی می‌کرد.[1]

مرزهای علم مواد

حاشیه خطا در چنین چرخه‌های خنک‌کاری عملاً صفر است. اگر جریان سوخت کرایوژنیک درون کانال‌های فرزکاری‌شده حتی برای کسری از ثانیه دچار اختلال یا قطع شود، دمای آلیاژ مس بی‌درنگ از نقطه ذوب فراتر رفته و دیواره دچار سوختگی آنی و فاجعه‌بار می‌شود.[2]

این سامانه باید شیب دمایی پیوسته‌ای بیش از ۱۶۰۰ درجه سانتی‌گراد را در ضخامتی به باریکی تنها چند میلی‌متر پایدار نگه دارد؛ به گونه‌ای که پوسته داخلی فلز صدها درجه زیر آستانه ذوب حفظ شود، در حالی که لایه گاز مجاور آن حرارتی دو برابر نقطه تسلیم ماده دارد.[3]

با خیز شرکت‌های فضایی برای دستیابی به توان رانش بالاتر و نرخ استفاده مجدد فراتر، فشار وارده بر شبکه‌های خنک‌کاری بازیابنده فزونی می‌یابد. فشارهای بالاتر در محفظه و احتراق‌های داغ‌تر نیازمند نرخ انتقال حرارتی باز هم سریع‌تر هستند تا سلامت سخت‌افزار تضمین شود.

توسعه آلیاژهای پیشرفته نظیر GRCop-42 و دقت چاپ سه‌بعدی مجاری خنک‌کننده، مرزهای نهایی مدیریت حرارتی در مهندسی پیشرانش را نشان می‌دهند. این گذرگاه‌های باریک و نامرئی سوخت، تنها حائلی هستند که مرز میان یک تزریق مداری موفق و پدیده تبخیر آنی کل پیشرانه را ترسیم می‌کنند.[2]
