چرا شیرهای تبدیل دومنظوره باید برای جلوگیری از برگشت مکشی آب، هوا بکشند؟

در اول ژوئیه ۲۰۱۸، انجمن مهندسان مکانیک آمریکا (ASME) نسخه بازنگری‌شده استاندارد A112.18.1 را منتشر کرد؛ تغییری که بی‌سروصدا جایگاه شیر تبدیل دومنظوره را از یک سوئیچ ساده تغییر مسیر آب، به یک سپر حیاتی برای سلامت عمومی ارتقا داد. این استاندارد مقرر کرد که هر شیر تبدیلی که به شلنگ انعطاف‌پذیر متصل است، باید بتواند به‌طور فعال هوا بکشد تا خلأ ایجادشده شکسته شود.[1]

اجماع مهندسی تردیدی در ضرورت این موضوع نداشت، اما اجرای آن بلافاصله با مقاومت سازندگان شیرآلات روبه‌رو شد. الزام به تعبیه مجرای اتمسفریک، عملاً یک نقطه آسیب‌پذیر تعمدی برای نشتی در سیستمی ایجاد می‌کرد که ذاتاً باید کاملاً آب‌بند باشد. این یک بده‌بستان آشکار بود: ترجیح ایمنی عمومی بر بی‌نقص بودن ظاهری محصول.

دلیل فنی این آسیب‌پذیری مکانیکی، یک واقعیت هیدرولیکی غیرقابل‌چشم‌پوشی است: بدون وجود مجرای ورود هوا، کافی است سردوش داخل آب وان بیفتد و هم‌زمان فشار شبکه شهری ناگهان افت کند؛ آن‌وقت یک شیر آب معمولی در حمام شما به یک مکنده ویرانگر تبدیل می‌شود.[2]

سازوکار برگشت مکشی صرفاً براساس دینامیک سیالات و فشار اتمسفر بر روی خلأ عمل می‌کند. وقتی لوله اصلی آب در کوچه بشکند یا آتش‌نشانی یک شیر هیدرانت را ناگهان باز کند، فشار داخل لوله‌کشی منازل می‌تواند فوراً به زیر صفر برسد.[2]

فیزیک مکش خلأ در آب غوطه‌ور

این فشار منفی نوعی خلأ مکنده می‌سازد که تلاش می‌کند آب را در جهت معکوس داخل لوله‌ها بکشد. حال اگر شیر تبدیل روی سردوشِ غوطه‌ور در وان چرک و صابون باز مانده باشد، همان آب آلوده به مسیر کم‌ترین مقاومت هیدرولیکی تبدیل می‌شود.

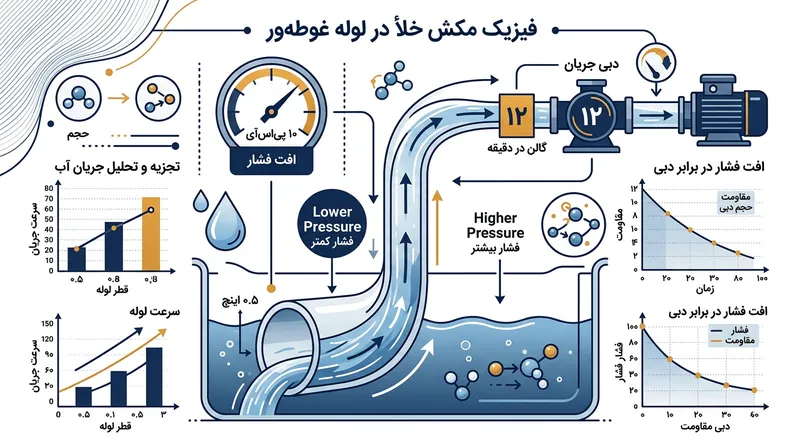

در یک افت فشار منفی استاندارد معادل ۱۰ پوند بر اینچ مربع (psi)، این خلأ قادر است تا ۱۲ گالن در دقیقه آب کثیف را از شلنگ نیم‌اینچی سردوش بالا بکشد؛ جریانی پرشتاب که وان حمام را ظرف چند دقیقه خالی می‌کند.[3]

این مایع آلوده بدون ورود به آبگرمکن مستقیماً به شبکه آب آشامیدنی ساختمان و در ادامه لوله‌کشی شهری تزریق می‌شود. تنها راه نجات شبکه از این آلودگی سمی، شکستن آنی خلأ پیش از رسیدن ستون آب به بدنه شیر است.[4]

اینجاست که مجرای اتمسفریک وارد میدان می‌شود. شیر تبدیل باید طوری طراحی شده باشد که در ثانیه افت فشار مثبت و حاکم شدن خلأ، فوراً به سمت هوای آزاد باز شود؛ یعنی قربانی کردن آب‌بندی در ازای حفظ سلامت آب شرب.[1]

ورود هوا چگونه سد راه مکش معکوس می‌شود؟

در دل یک شیر تبدیل امروزی، سوپاپ کوچک قارچی‌شکل (پاپت) یا یک دیسک الاستومری با فشار رو به جلو آب، بسته نگه داشته می‌شود. تا وقتی آب با فشار عادی جاری است، این سوپاپ مجرای هوا را محکم می‌بندد و مانع فرار قطره‌ای آب می‌شود.

اما به‌محض سقوط این فشار هیدرولیکی، جاذبه و یک فنر ظریف سوپاپ را پایین می‌اندازند تا از نشیمنگاه خود جدا شود. با این کار، روزنه‌ای که معمولاً در پایه شیر یا محل اتصال شلنگ است باز می‌شود.

در نتیجه، خلأ به جای کشیدن آب سنگین و لزج داخل وان، هوای آزاد را از این سوراخ به درون می‌بلعد. چگالی هوا حدود ۸۰۰ برابر کمتر از آب است و با سرعتی باورنکردنی لوله را پر کرده و فشار را خنثی می‌کند.[3]

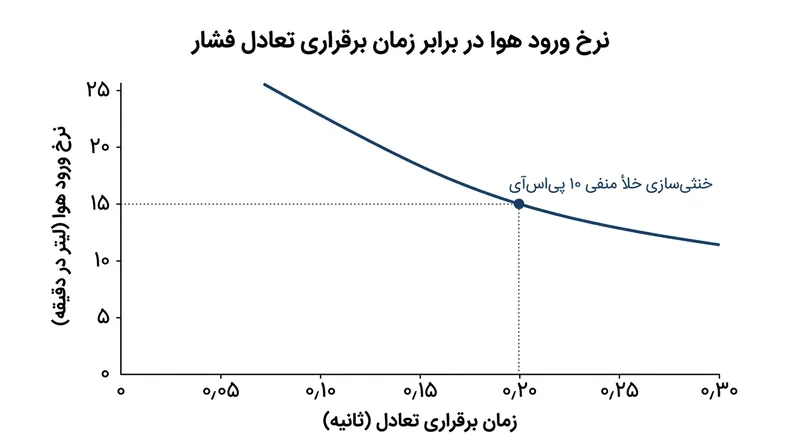

یک سوراخ به وسعت تنها ۰.۱۵ اینچ مربع در خلاء منفی ۱۰ پی‌اس‌آی، ۱۵ لیتر هوا را در دقیقه وارد لوله می‌کند. این تزریق برق‌آسا فشار داخل لوله را در کمتر از ۰.۲ ثانیه به تعادل می‌رساند و ستون آب وارونه را بلافاصله متوقف می‌سازد.[3]

دوراهی فنی سازندگان شیرآلات

اگرچه فیزیک این مکانیزم ضدمکش فوق‌العاده زیباست، پیاده‌سازی آن در خط تولید چالش‌های بزرگی به دنبال دارد؛ چراکه مجرای هوا اساساً به معنی ایجاد روزنه در لوله تحت فشار و تکیه بر یک قطعه متحرک برای حفظ آب‌بندی است.

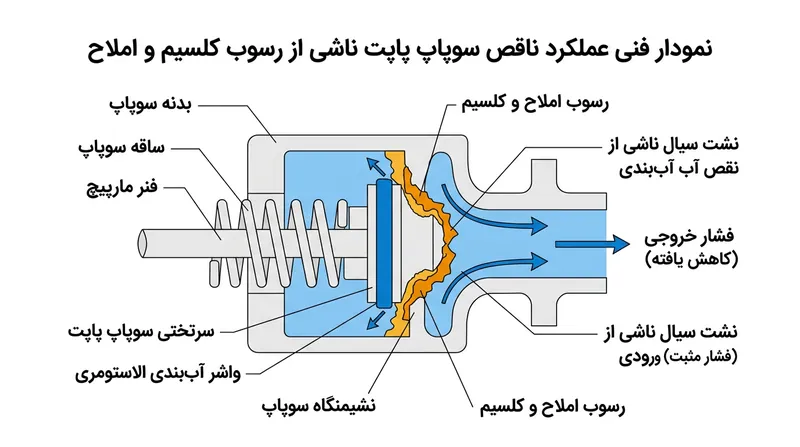

تولیدکنندگان شیرآلات معتقدند این بخش‌های متحرک در برابر رسوب ناشی از آب سخت به‌شدت آسیب‌پذیرند. تجمع سریع کربنات کلسیم و منیزیم روی سوپاپ پاپت می‌تواند مانع بسته شدن کیپ آن هنگام باز بودن جریان آب شود.[4]

در صورت آب‌بندی ناقص، آب از مجرای تخلیه در حین دوش گرفتن چکه می‌کند. مشتریان معمولاً این رفتار طبیعی و ایمنی‌بخش را نقص فنی شیر قلمداد می‌کنند که منجر به ارجاع گارانتی، نارضایتی و هزینه‌های بی‌مورد لوله‌کشی می‌شود.

برای خلاصی از این چکه کردن آزاردهنده، برخی مالکان روی روزنه را با نوارچسب می‌پوشانند یا با چسب دوقلو کور می‌کنند. این دستکاری عملاً سد ضدمکش را نابود کرده و خطر اتصال متقاطع مرگبار را بدون آگاهی مصرف‌کننده احیا می‌کند.[2]

ضرورت مطلق سلامت عمومی

با تمام این دردسرهای نگهداری، متولیان بهداشت عمومی باز هم بر اجباری بودن این مجرای فیزیکی اصرار دارند. سازمان حفاظت از محیط زیست ایالات متحده (EPA)، شلنگ‌های رهاشده در مخازن آب کثیف را از خطرناک‌ترین اتصالات متقاطع در ساختمان‌ها می‌داند.[2]

دستورالعمل‌های EPA نمونه‌های فراوانی از مکش معکوس پساب وان، اتاق‌های تاریک عکاسی و سینک‌های کارگاهی به شبکه شهری را ثبت کرده‌اند؛ وقایعی که حجم زیادی باکتری، مواد شوینده غلیظ و فلزات سنگین را به آب آشامیدنی مردم سرازیر کرده است.[2]

در چنین بزنگاه‌هایی، شیر تبدیل آخرین و تنها مانع مکانیکی بین مخزنی از آب آلوده و دهان مصرف‌کننده است. دل خوش کردن به این‌که مردم همیشه شلنگ دوش را از کف وان برمی‌دارند، خطای رفتاری غیرقابل‌قبولی در مهندسی ایمنی به شمار می‌رود.[4]

بنابراین مقررات ملی ساختمان حکم می‌کند که محافظت باید منفعل و کاملاً خودکار باشد: شیر باید بدون دخالت دست هوا بکشد و حتی بعد از سال‌ها بی‌توجهی و جرم‌گرفتگی باز هم واکنش نشان دهد.[1]

تحول در استانداردهای ساخت سوپاپ

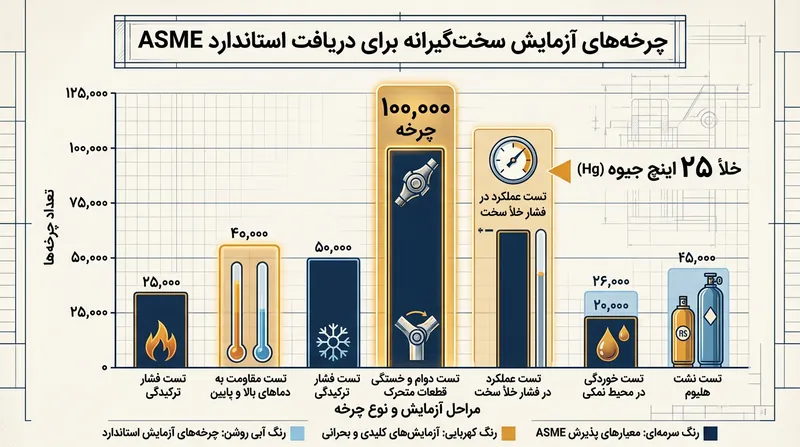

برای دریافت تأییدیه استاندارد ASME، شیرها آزمون‌های طاقت‌فرسایی را سپری می‌کنند. تکنسین‌های آزمایشگاه مکش منفی ناگهانی به بزرگی ۲۵ اینچ جیوه به سیستم اعمال می‌کنند تا مطمئن شوند سوپاپ در سخت‌ترین شرایط خلأ بی‌درنگ باز می‌شود.[1]

شیر تبدیل همچنین باید ۱۰۰,۰۰۰ بار چرخه کارکرد مداوم را بدون گیرپاژ یا تخریب واشر الاستومری تاب بیاورد تا اطمینان حاصل شود طول عمر سامانه ضدمکش، از عمر مفید کاشی و حمام کمتر نخواهد بود.[1]

اگر در آزمایش مکش هوا وارد نشود، یا هنگام برقراری فشار آب نشتی سوپاپ از چند قطره بیشتر باشد، طرح شیر بلافاصله مردود خواهد شد. این آزمون سخت‌گیرانه رد/قبول، چاره‌ای جز اولویت دادن به کارایی مجرای هوا برای سازنده باقی نمی‌گذارد.[4]

برای برطرف کردن دغدغه خرابی زودهنگام، مهندسان اخیراً به سراغ ترکیبات پلیمری پیشرفته در آب‌بندها رفته‌اند. سوپاپ‌های جدید با سیلیکون‌های مقاوم تولید می‌شوند که جذب املاح و رسوب روی آن‌ها بسیار کمتر از واشرهای لاستیکی سنتی است.

علاوه بر این، در برخی مدل‌های بالارده، یک سامانه سوپاپ یک‌طرفه دوبل (Dual-check) به‌طور سری با مجرای هوا همراه شده است. با این افزونگی، حتی اگر مجرای هوا در اثر رسوب بسته بماند، یک سد مکانیکی دوم مانع جریان معکوس آب خواهد شد.[1]

با این همه، بیشتر مقررات بهداشتی وجود سوپاپ یک‌طرفه را به‌تنهایی کافی نمی‌دانند؛ یک دانه شن ریز می‌تواند سوپاپ یک‌طرفه را در حالت باز گیر بیندازد، درحالی‌که ورود هوا پیوستگی هیدرولیکی سیال در لوله را از ریشه متلاشی می‌کند.[4]

اجبار شیرهای دومنظوره به کشیدن هوا، بازتابنده اصل بنیادین مهندسی بهداشت است: ترجیح مکانیسم دفاعی خطاناپذیر بر زیبایی و آب‌بندی مطلق، تا به جای بالا کشیدن فاضلاب، هوای پاک به داخل لوله کشیده شود.[3]

در نهایت، چکه‌چکه کردن گهگاه این مجراها در اثر سختی آب، تاوانی است که آگاهانه می‌پردازیم؛ چراکه این ترشح کوچک، نشانه زنده بودن شیری است که فردا روز در تاریکی افت فشار شهری، از مسموم شدن خانه شما جلوگیری خواهد کرد.
