میکسینگ همدوس هتروداین چطور مانع تداخل نوری در لیدار FMCW می‌شود؟

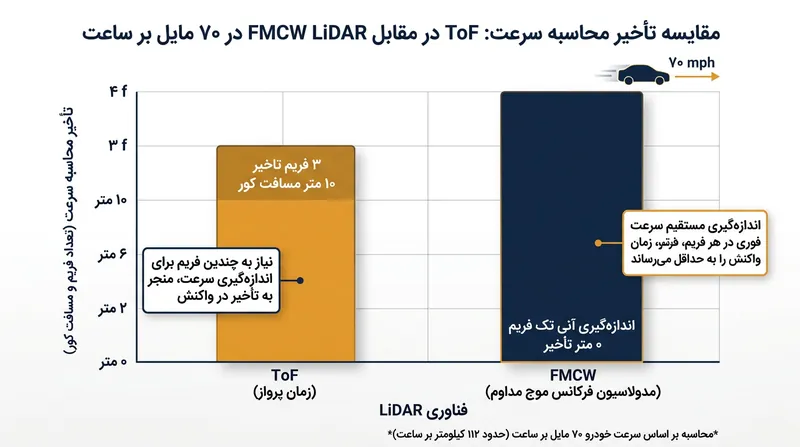

در سرعت ۷۰ مایل در ساعت (حدود ۱۱۰ کیلومتر بر ساعت)، یک خودروی خودران طی کسری از ثانیه که حسگر لیزری سنتی برای تایید سرعت خودروی مقابل نیاز دارد، ۱۰ متر جابه‌جا می‌شود. این نقطه کور ۱۰ متری به این دلیل رخ می‌دهد که لیدارهای سنتی «زمان پرواز» (ToF) باید حداقل سه فریم پی‌درپی ثبت کنند تا بتوانند سرعت را تخمین بزنند؛ تاخیری که مسافت بسیار ارزشمندی را از خط ترمز راننده می‌کاهد.[1]

تا همین اواخر، عمده سامانه‌های لیدار خودرویی بر همین فناوری پالسی ToF تکیه می‌کردند. سازوکار کار ساده است: فرستنده یک پالس نوری فوق‌العاده کوتاه می‌فرستد و گیرنده مدت‌زمان رفت و برگشت نور به مانع را اندازه می‌گیرد؛ سپس با ضرب این زمان در نصف سرعت نور، فاصله دقیق تا هدف به دست می‌آید.[2]

اگرچه این روش در مراحل اولیه تست خودروهای خودران کافی بود، اما در سرعت‌های بالا با محدودیت‌های فیزیکی سنگینی روبه‌رو می‌شود. این حسگرها با تابش گسسته پالس فقط فاصله را می‌سنجند و نمی‌توانند سرعت حرکت هدف را مستقیم اندازه‌گیری کنند؛ بنابراین کامپیوتر خودرو ناچار است چندین نقشه سه‌بعدی پیاپی را با هم مقایسه کند تا حرکت جسم را تخمین بزند.

تیم مهندسی شرکت Aurora یادآور می‌شود: «خودروهایی که از لیدار مدولاسیون دامنه (AM) استفاده می‌کنند، نسبت به سامانه‌های FMCW نیازمند سخت‌افزار اضافه، نرم‌افزارهای پیچیده‌تر و توان پردازشی بسیار بیشتری هستند تا خطاهای حاصل از این شیوه را برطرف کنند.» این بار پردازشی باعث تاخیر مرگبار می‌شود؛ وقتی عابری ناگهان به خیابان قدم بگذارد، هر میلی‌ثانیه زمان صرف‌شده برای پردازش فریم‌ها، یک میلی‌ثانیه از فرصت ترمزگیری کم می‌کند.

علاوه بر این، حسگرهای پالسی در فواصل دور برای شناسایی اجسامی با بازتاب نوری کم دچار مشکل می‌شوند. پالس لیزر در مسیر پراکنده شده و انرژی‌اش افت می‌کند؛ در نتیجه تشخیص لباسی تیره یا خودرویی سیاه در فاصله دور دشوار می‌شود. برای جبران، مهندسان ناچارند توان لیزر را بالا ببرند که این کار هم بلافاصله به محدودیت‌های ایمنی چشم انسان برمی‌خورد.

تهدید تداخل نوری در ترافیک سنگین

با ورود بیشتر خودروهای خودران به خیابان‌ها، چالش تازه‌ای سر برآورده است: تداخل نوری (Optical Crosstalk). زمانی که ده‌ها خودروی مجهز به لیدار ToF وارد تقاطعی شلوغ شوند، پرتوهای نوری پالسی کوتاه و مشابه، محیط را بمباران می‌کنند.[2]

از آنجا که حسگرهای ToF فقط به دنبال بازتاب پالس‌های نوری می‌گردند، تشخیص بازتاب پرتوهای خودی از پرتوهای شلیک‌شده توسط خودروهای روبه‌رو برایشان تقریبا غیرممکن است. این اشتباه باعث می‌شود پالس خودروی دیگر شبیه بازتاب مانعی جلو راه قلمداد شود و اشباحی خیالی روی نقشه فضایی خودرو ثبت گردند.[2]

تحلیلی در نشریه EE World در سال ۲۰۲۵ تشریح می‌کند: «تداخل یعنی لیدار می‌تواند سیگنال‌های تابیده‌شده از سایر لیدارها را دریافت کند؛ امری که به قضاوت و درک کاملا نادرست محیط ختم می‌شود.» با افزایش تراکم خودروها این بحران تصاعدی تشدید خواهد شد؛ بی راهکاری برای فیلتر پرتوهای غریبه، یک اتوبان پرتردد تبدیل به میدان آشفته‌ای از پرتوهای کورکننده لیزری می‌شود.[2]

نور خورشید نیز مسئله‌ای مشابه است. تابش شدید آفتاب فتودیودهای حساس حسگرهای ToF را اشباع کرده و پالس‌های ضعیف بازگشتی را محو می‌کند. برای حسگر سنتی، پرتوهای خورشید در حال غروب همچون دیواری از نور به نظر می‌رسند که هنگام رانندگی به سمت غرب خودرو را عملاً نابینا می‌سازد.

برای غلبه بر این اختلالات، صنعت خودروهای خودران معماری زیربنایی جدیدی را در پیش گرفته است. لیدار موج پیوسته با مدولاسیون فرکانس (FMCW) رویکرد نورافکن پالسی را کنار گذاشته و از یک پرتو نوری پیوسته و با فرکانس کاملاً مهارشده استفاده می‌کند.

سازوکار میکسینگ همدوس هتروداین

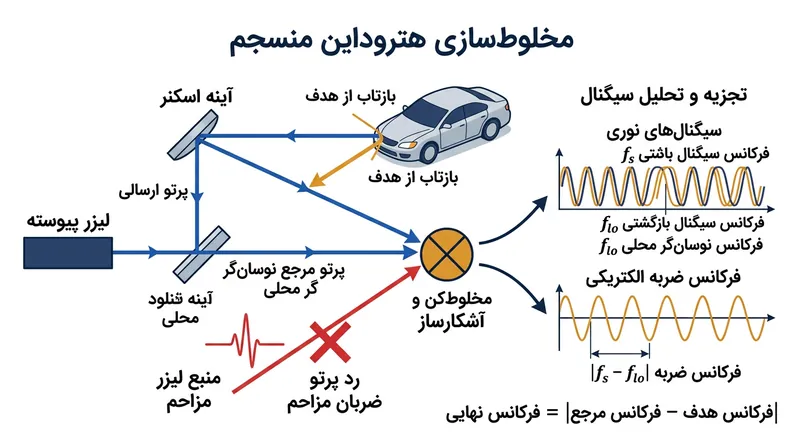

لیدار FMCW به جای شلیک پالس‌های مقطعی، پرتویی ممتد می‌تاباند که فرکانس آن در گذر زمان مدام بالا و پایین می‌شود. این دستکاری فرکانسی یک الگوی منحصر‌به‌فرد یا اصطلاحاً «چیرپ» پدید می‌آورد؛ نوری که از مانع بازمی‌گردد، نسخه‌ای دارای تاخیر زمانی از همان چیرپ اختصاصی است.[2]

جهش مهندسی در نحوه پردازش این نور بازگشتی نهفته است. در روشی موسوم به «میکسینگ همدوس هتروداین»، گیرنده نور پژواک‌یافته را با بخش اندکی از پرتو اصلی فرستاده‌شده که «نوسان‌ساز محلی» (Local Oscillator) نام دارد ترکیب می‌کند.[2][4]

این آشکارسازی همدوس مانند یک قفل رمزنگاری نفوذناپذیر در برابر تداخل نوری عمل می‌کند. از آنجا که گیرنده تنها نوری را تقویت می‌کند که فاز و فرکانس آن عیناً با پرتو مرجع نوسان‌ساز تطابق داشته باشد، سایر نورها پس زده می‌شوند. بنابراین پالس‌های متفرقه از خودروهای روبرو هرگز نمی‌توانند فرکانس تپش پایداری تولید کنند.[2]

گزارش EE World توضیح می‌دهد: «تنها سیگنال‌هایی که با نور مرجع داخلی همدوس باشند تداخل موثر ایجاد می‌کنند؛ از این رو پالس‌های خارجی هرگز در عملکرد آشکارسازی اختلال وارد نخواهند ساخت.» با این قابلیت، سامانه‌های FMCW عملاً هم در برابر نور مستقیم آفتاب و هم در برابر لیزر سایر خودروها مصون می‌مانند.[2]

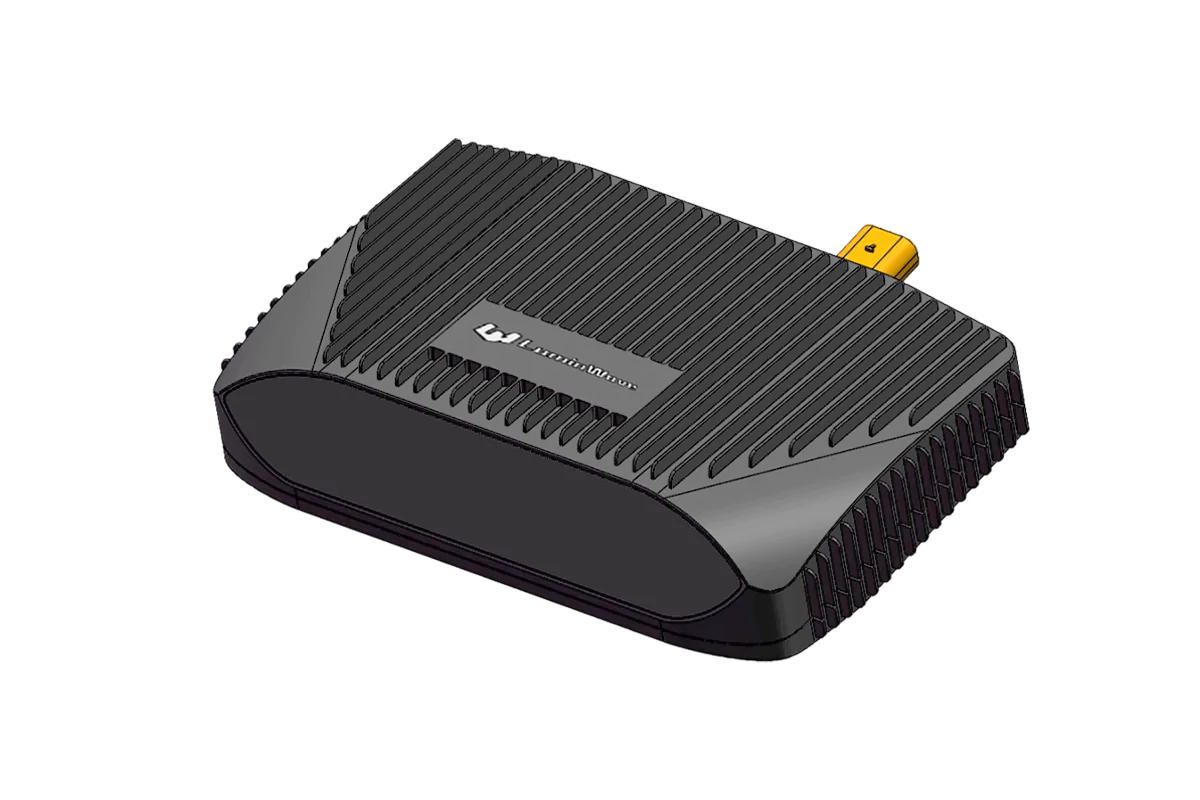

فرایند میکسینگ همچنین موجب تقویت شگرف سیگنال می‌شود. بر پایه گزارش شرکت Luminwave، نوسان‌ساز محلی می‌تواند سیگنال نوری ضعیف بازگشتی را تا ۱۰۰ هزار برابر تقویت کند. این سازوکار اجازه می‌دهد حسگر بدون نیاز به افزایش خطرناک توان تابشی، بازتاب بسیار ضعیف اجسام تیره و دوردست را آشکار سازد.[4]

سنجش آنی سرعت به لطف اثر داپلر

جدا از حذف تداخل، لیدار FMCW معضل تاخیر در محاسبه سرعت را نیز با استفاده از پدیده داپلر حل کرده است. پایش پیوسته فرکانس نور بازگشتی به حسگر امکان می‌دهد کوچک‌ترین جابه‌جایی فرکانسی ناشی از اثر داپلر را بلافاصله دریافت کند.

هنگامی که باریکه لیزر به جسمی در حال حرکت برخورد می‌کند، اگر جسم نزدیک شود فرکانس نور متراکم‌تر و اگر دور شود کشیده‌تر می‌شود. با ثبت این جابه‌جایی داپلر در کنار فرکانس تپش، حسگر FMCW همزمان فاصله و سرعت دقیق هدف را در یک اندازه‌گیری واحد به دست می‌آورد.

این مزیت دوگانه واکنش سامانه خودران به خطرات را دگرگون می‌کند. به گفته مهندسان Aurora: «دستیابی آنی به سرعت حرکت، سیستم ادراک محیطی را قادر می‌سازد داده‌های پراکنده و دوردست را سریع‌تر به عنوان شیء شناسایی کرده و مسیر حرکت آن‌ها را ردیابی کند.»

اگر یک حسگر FMCW در فاصله ۳۰۰ متری بازتاب نوری بسیار ضعیفی ثبت کند، همان لحظه تشخیص می‌دهد که آیا این مانع تابلوی کنار جاده است یا کامیونی که با سرعت ۱۱۰ کیلومتر بر ساعت به سوی خودرو می‌آید. سیستم پردازش خودرو دیگر محتاج بررسی فریم‌های متوالی نیست و زمان حیاتی نجات پیدا می‌کند.

برای سرنشین یا خریداری که خودروی الکتریکی نسل بعد را انتخاب می‌کند، این فناوری به معنای امنیت عینی است. داده‌های آنی داپلر به سیستم ترمز خودرو حدود ۲۰ متر فضای واکنش و تصمیم‌گیری بیشتر نسبت به سیستم‌های ToF می‌دهد؛ مزیتی که ایستادن‌های مطمئن‌تر و خطاهای کمتری را به دنبال دارد.[1]

مزیت توان و طول موج ۱۵۵۰ نانومتر

حرکت به سوی معماری FMCW همچنین طول موج لیزرهای خودرویی را تغییر داده است. در حالی که سامانه‌های سنتی ToF بیشتر روی طول موج ۹۰۵ نانومتر کار می‌کنند، حسگرهای نوین FMCW به نور ۱۵۵۰ نانومتر متکی هستند که پیش از رسیدن به شبکیه چشم، کاملاً در قرنیه جذب می‌شود.

به دلیل ایمن بودن طول موج ۱۵۵۰ نانومتر برای چشم، نهادهای ناظر اجازه انتشار توان بسیار بالاتری را صادر کرده‌اند. طبق ارزیابی شرکت Inphenix، حسگرهای ۱۵۵۰ نانومتری می‌توانند تا ۴۰ برابر قدرتمندتر از سیستم‌های ۹۰۵ نانومتری بتابند، بدون اینکه کمترین خطری برای بینایی عابران پیاده ایجاد شود.

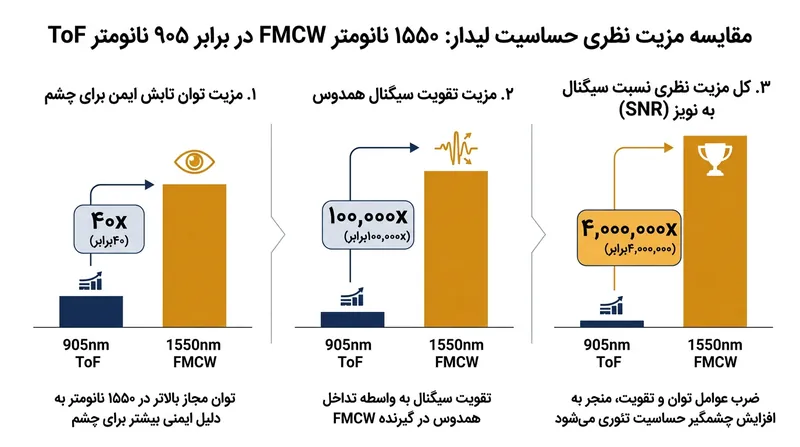

وقتی توان تابشی ۴۰ برابری با تقویت ۱۰۰ هزار برابری حاصل از میکسینگ همدوس هتروداین ترکیب شود، نتیجه یک افزایش حساسیت خیره‌کننده است؛ نسبت سیگنال به نویز در لیدارهای FMCW به لحاظ تئوری تا میلیون‌ها برابر فراتر از حسگرهای سنتی ToF قرار می‌گیرد.[3]

این حساسیت افراطی باعث می‌شود لیدار FMCW در شرایط بد جوی که سایر حسگرها را فلج می‌کند دید مناسبی داشته باشد. باران، مه و برف پالس‌های نوری متناوب را می‌پراکنند، اما پرتو ممتد و همدوس FMCW از میان این موانع عبور کرده و فرکانس تپش را بدون افت برمی‌گرداند.

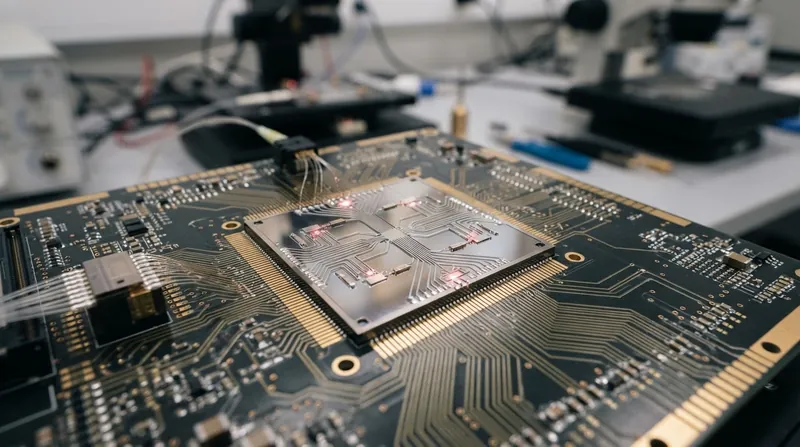

اگرچه تراشه‌های فوتونیک سیلیکونی مورد نیاز برای حسگرهای FMCW در حال حاضر پیچیده‌تر و گران‌تر از ادوات ToF هستند، زنجیره تولید این قطعات با شتاب زیادی در حال گسترش است. با استاندارد شدن این حسگرهای همدوس، خودروهای خودران آینده می‌توانند بدون خطر کور کردن یکدیگر، ایمن و هماهنگ در خیابان‌ها تردد کنند.[2]
