فناوری تلمتری و حسگرهای اولتراسونیک در پارک دوبل خودکار خودرو چگونه کار می‌کنند؟

شرط اصلی برای پارک خودکار

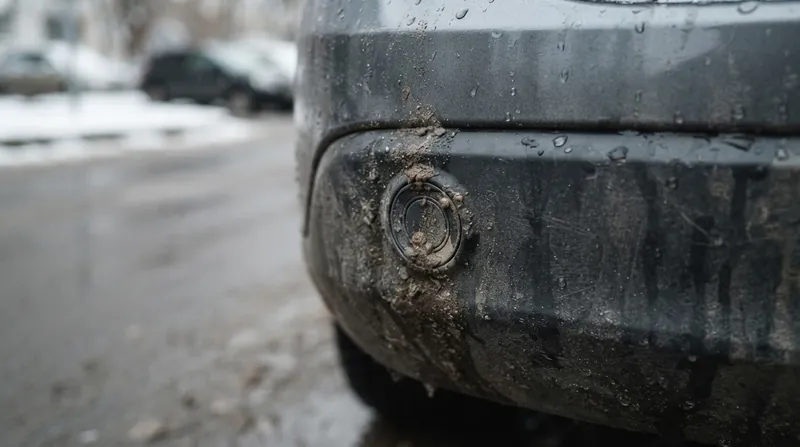

برای اینکه یک سیستم پارک دوبل خودکار بتواند به درستی کار کند، یک شرط فیزیکی مطلق باید رعایت شود: سپرهای خودرو باید کاملاً تمیز باشند. اگر لایه‌ای از گل و لای زمستانی، برف یا کثیفی شدید حسگرهای اولتراسونیک را بپوشاند، امواج صوتی نمی‌توانند خارج شوند یا بازگردند.[1][3]

برای یک خریدار یا راننده روزمره، این بدان معناست که پیشرفته‌ترین فناوری پارک جهان می‌تواند با یک سپر کثیف بلافاصله غیرفعال شود. در حال حاضر، این محدودیت برای تقریباً تمام خودروهای مجهز به سیستم‌های پیشرفته همیار راننده (ADAS) صادق است و عملکرد آن‌ها به این دیسک‌های کوچک وابسته است.[3]

پیش از آنکه خودرو بتواند فرمان را در دست بگیرد و در یک فضای تنگ خیابانی مانور دهد، کاملاً به این حسگرهای تعبیه‌شده در سپرها متکی است. وقتی حسگرها تمیز باشند، سیستم یک وظیفه پراسترس شهری را به یک معادله ریاضی بی‌نقص و روان تبدیل می‌کند.[1][4]

نحوه دیدن محیط با امواج صوتی

با ترکیب پژواک‌يابی اولتراسونیک و داده‌های لحظه‌ای تلمتری، کامپیوتر خودرو مسیر دقیق مورد نیاز برای ورود به یک فضای پارک را محاسبه می‌کند. این حسگرها دقیقاً بر اساس همان اصل بیولوژیکی کار می‌کنند که خفاش‌ها و دلفین‌ها برای جهت‌یابی در تاریکی از آن بهره می‌برند.[3][4]

حسگرهای اولتراسونیک امواج صوتی با فرکانس بالا را که بسیار فراتر از محدوده شنوایی انسان است، به هوای اطراف خودرو ارسال می‌کنند. زمانی که این امواج صوتی به یک جسم فیزیکی مانند خودروی پارک‌شده، جدول خیابان یا یک عابر پیاده برخورد می‌کنند، به سمت حسگر بازتاب داده می‌شوند.[3]

کامپیوتر سیستم زمان دقیق پرواز (Time of Flight) را اندازه‌گیری می‌کند. این معیار در واقع مدت زمانی است که طول می‌کشد تا پژواک صدا بازگردد و از طریق آن، فاصله دقیق تا مانع با دقت میلی‌متری محاسبه و ثبت می‌شود.[4]

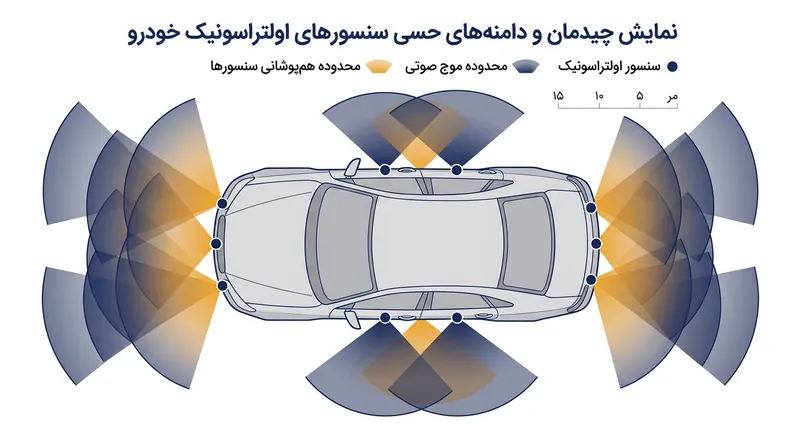

یک سیستم پارک خودکار استاندارد معمولاً از شبکه‌ای شامل ۱۲ حسگر اولتراسونیک استفاده می‌کند. به طور معمول، چهار حسگر روی سپر جلو، چهار حسگر روی سپر عقب و چهار حسگر دیگر در کناره‌ها یا پهلوهای خودرو نصب می‌شوند تا پوشش کاملی ایجاد کنند.[2]

حسگرهای جانبی در مرحله اولیه پارک دوبل حیاتی‌ترین نقش را ایفا می‌کنند. هنگامی که راننده به آرامی از کنار صفی از خودروهای پارک‌شده عبور می‌کند، این حسگرهای پهلویی فضاهای خالی را اسکن کرده و طول و عمق دقیق فضای موجود را اندازه‌گیری می‌کنند.

سیستم برای تلاش ایمن جهت پارک دوبل، به فضایی نیاز دارد که تقریباً ۱.۲ تا ۱.۲۵ برابر طول کل خودرو باشد. اگر شکاف اندازه‌گیری‌شده با این آستانه ریاضی مطابقت داشته باشد، داشبورد با یک صدای بوق به راننده هشدار می‌دهد که یک مکان مناسب برای پارک پیدا شده است.[1]

نقش تلمتری و واحد کنترل

پیدا کردن فضای مناسب تنها نیمی از معادله است؛ قرار دادن دقیق خودرو در آن فضا به تلمتری دقیق نیاز دارد. تلمتری در این زمینه به جریان مداوم داده‌هایی اشاره دارد که از سیستم‌های مکانیکی داخلی خودرو مانند سرعت چرخش چرخ‌ها و زاویه فرمان ارسال می‌شود.[1][4]

واحد کنترل الکترونیکی (ECU) که به عنوان مغز متفکر سیستم پارک عمل می‌کند، اندازه‌گیری‌های فاصله اولتراسونیک را با این داده‌های تلمتری ترکیب می‌کند. این واحد یک نقشه هندسی دوبعدی و در لحظه از محیط و موقعیت دقیق خودرو در آن ایجاد می‌کند.[4]

با استفاده از این مدل ریاضی، واحد کنترل یک مسیر حرکت یا خط سیر بهینه را تولید می‌کند. این سیستم دقیقاً محاسبه می‌کند که چه زمانی باید فرمان را چرخاند، زاویه چقدر باید تند باشد و چه زمانی باید فرمان را برگرداند تا خودرو کاملاً موازی با جدول قرار گیرد.[4]

برای مالک خودرو، این بدان معناست که وسیله نقلیه صدها بار در ثانیه موقعیت خود را به‌روزرسانی می‌کند. اگر خودرو روی یک دست‌انداز برود یا لاستیک کمی بلغزد، داده‌های تلمتری این اختلاف را تشخیص داده و واحد کنترل فوراً زاویه فرمان را برای جبران آن تغییر می‌دهد.[1][4]

اجرای مانور و کنترل فرمان

هنگامی که راننده فضای پارک را تأیید کرده و سیستم را فعال می‌کند، مرحله اجرای خودکار آغاز می‌شود. در سیستم‌های مدرن سطح دو و سه، خودرو کنترل کامل فرمان برقی، پدال گاز و ترمزها را به دست می‌گیرد تا مانور را اجرا کند.

خودرو شروع به حرکت به سمت عقب می‌کند و دقیقاً مسیری را که توسط واحد کنترل محاسبه شده است، دنبال می‌کند. در طول این حرکت، حسگرهای اولتراسونیک عقب و جانبی به طور مداوم محیط را پایش می‌کنند تا سپر عقب بیش از حد به خودروی پشتی نزدیک نشود.[4]

هنگامی که حسگرهای عقب تشخیص دهند که حداقل فاصله ایمن فرا رسیده است، سیستم به طور خودکار ترمزها را اعمال می‌کند. سپس دنده را به حالت حرکت به جلو تغییر داده و فرمان را در جهت مخالف می‌چرخاند تا خودرو در فضای موجود صاف شود.[2]

در تمام طول این رقص مکانیکی، تنها وظیفه راننده نظارت بر محیط اطراف و آمادگی برای مداخله است. اگر یک مانع غیرمنتظره مانند یک سگ سرگردان یا سبد خرید ناگهان وارد نقطه کور حسگرها شود، راننده باید بلافاصله با فشردن ترمز کنترل خودرو را در دست بگیرد.[1]

محدودیت‌های فیزیکی و شرایط جوی

با وجود دقت ریاضی بالا، حسگرهای اولتراسونیک محدودیت‌های فیزیکی سخت‌گیرانه‌ای دارند که خریداران باید از آن‌ها آگاه باشند. از آنجا که این حسگرها به انرژی صوتی در حال حرکت در هوا متکی هستند، عملکرد آن‌ها در اثر صدای شدید محیطی یا بادهای طوفانی به شدت کاهش می‌یابد.[3]

علاوه بر این، حسگرهای اولتراسونیک دارای حداکثر برد موثر در حدود ۲.۵ تا ۴.۵ متر هستند. این برد کوتاه دلیل اصلی استفاده انحصاری از آن‌ها برای مانورهای با سرعت پایین مانند پارک کردن است و برای ناوبری در بزرگراه‌ها کاربردی ندارند.

محدودیت دیگر این سیستم‌ها، حداقل برد تشخیص آن‌هاست. حسگرهای اولتراسونیک در اندازه‌گیری دقیق اشیایی که در فاصله بسیار نزدیک قرار دارند، دچار مشکل می‌شوند. اگر شیئی مستقیماً به سپر چسبیده باشد، موج صوتی آن‌قدر سریع بازمی‌گردد که گیرنده نمی‌تواند آن را پردازش کند.[2]

به همین دلیل است که اگر فاصله بیش از حد تنگ شود، سیستم به طور ناگهانی خودرو را متوقف کرده و از راننده می‌خواهد کنترل را به دست بگیرد. کامپیوتر برنامه‌ریزی شده است تا به جای خطر تصادف در نقطه کور خود، تمام حرکات را متوقف کند.[1]

مهم‌ترین محدودیت همچنان انسداد فیزیکی است. یک لایه نازک یخ، پاشیده شدن گل و لای، یا حتی باران سیل‌آسا می‌تواند امواج صوتی را پراکنده کند. این امر باعث می‌شود سیستم نتواند یک شیء را تشخیص دهد یا به اشتباه مانعی را گزارش کند که وجود ندارد.[3]

هنگامی که این اتفاق می‌افتد، داشبورد معمولاً هشدار خاموش بودن سیستم پارک یا مسدود بودن حسگر را نمایش می‌دهد. برای رانندگانی که در آب و هوای سخت زمستانی زندگی می‌کنند، تمیز کردن دستی سپرها به یک کار اجباری برای حفظ عملکرد این فناوری گران‌قیمت تبدیل می‌شود.[1][3]

آینده فناوری پارک هوشمند

با حرکت صنعت خودرو به سمت وسایل نقلیه کاملاً خودران، اتکا به حسگرهای اولتراسونیک مستقل در حال تغییر است. مهندسان به طور فزاینده‌ای به سمت ترکیب حسگرها حرکت می‌کنند، جایی که داده‌های اولتراسونیک با دوربین‌های با وضوح بالا و رادارهای موج میلی‌متری ادغام می‌شوند.

تا زمانی که این ترکیب فناوری‌ها فراگیر شود، درک نحوه کار این دیسک‌های صوتی کوچک به رانندگان کمک می‌کند تا ضمن احترام به محدودیت‌های سیستم، به آن اعتماد کنند. این یک دستیار رباتیک درخشان است، اما همچنان به یک سپر تمیز و یک ناظر انسانی هوشیار نیاز دارد.[1]
